Introdução

No vasto universo da eletrônica digital, os circuitos lógicos desempenham um papel fundamental, sendo a base para o funcionamento de praticamente todos os dispositivos eletrônicos que utilizamos no dia a dia. Para garantir o desempenho ideal e a compatibilidade entre diferentes componentes, esses circuitos são agrupados em categorias conhecidas como famílias de circuitos lógicos.

Compreender as características e as diferenças entre essas famílias é fundamental para quem vai fazer a banca ANAC para AVIÔNICOS.

Veja aqui os detalhes das principais famílias de circuitos lógicos, suas características, tecnologias de fabricação e os tipos de encapsulamento utilizados em circuitos integrados. Ao final, você terá uma visão geral sobre como esses blocos constroem a lógica digital e impulsionam a inovação tecnológica.

O que são Famílias de Circuitos Lógicos?

Famílias de circuitos lógicos são conjuntos de circuitos integrados que compartilham características elétricas e de fabricação semelhantes. Essas características incluem níveis de tensão de operação, imunidade a ruídos, velocidade de comutação (tempo de propagação) e consumo de potência.

A padronização dessas propriedades permite que diferentes componentes de uma mesma família sejam interconectados sem problemas de compatibilidade, simplificando o design e a implementação de sistemas digitais complexos.

Essencialmente, uma família de circuitos lógicos define o tipo de estrutura interna que permite a confecção dos blocos lógicos em circuitos integrados. Essa estrutura é determinada pela tecnologia de semicondutores utilizada e pela forma como os componentes (transistores, diodos, resistores) são interligados para formar as portas lógicas básicas (AND, OR, NOT, NAND, NOR, XOR, XNOR).

Principais Famílias de Circuitos Lógicos

Ao longo da história da eletrônica digital, diversas famílias de circuitos lógicos foram desenvolvidas, cada uma com suas vantagens e desvantagens. As mais proeminentes incluem:

• RTL (Resistor-Transistor Logic)
• DTL (Diode-Transistor Logic)
• HTL (High Threshold Logic)
• TTL (Transistor-Transistor Logic)
• ECL (Emitter-Coupled Logic)
• C-MOS (Complementary MOS)

Vamos explorar cada uma delas em detalhes, destacando suas características e aplicações típicas.

Família RTL (Resistor-Transistor Logic)

A família RTL foi uma das primeiras a ser amplamente utilizada em circuitos digitais. Como o nome sugere, ela emprega uma combinação de resistores e transistores para construir as portas lógicas. A porta lógica fundamental na RTL é a porta NOR. Embora tenha sido superada por tecnologias mais avançadas, a RTL foi crucial no desenvolvimento inicial da eletrônica digital.

Características Principais:

• Componentes: Transistores e resistores.
• Porta Lógica Principal: NOR.
• Imunidade a Ruídos: Possui boa imunidade a ruídos.
• Tempo de Propagação: Da ordem de 12 ns.
• Potência Dissipada por Bloco Lógico: Da ordem de 10 mW.
• Alimentação: 3V ± 10%.

Família DTL (Diode-Transistor Logic)

A família DTL representa um avanço em relação à RTL, incorporando diodos e transistores em sua estrutura. Essa configuração permitiu a formação de portas lógicas como AND, OR, NAND e NOR, oferecendo maior flexibilidade no design de circuitos. A DTL foi um passo importante na evolução dos circuitos integrados, melhorando o desempenho e a confiabilidade em comparação com a RTL.

Características Principais:

• Componentes: Diodos e transistores.
• Portas Lógicas: AND, OR, NAND, NOR.
• Imunidade a Ruídos: Da ordem de 0,8V.
• Tempo de Propagação: Da ordem de 30 ns.
• Potência Dissipada por Bloco Lógico: Da ordem de 10 mW.
• Alimentação: 5V ± 10%.

Família HTL (High Threshold Logic)

A família HTL é uma variação da DTL, projetada para oferecer uma imunidade a ruídos ainda maior. Isso é conseguido pela adição de um diodo Zener, que eleva o nível de entrada e, consequentemente, a margem de ruído. Embora a HTL se destaque pela robustez em ambientes ruidosos, ela geralmente apresenta um tempo de propagação mais elevado e maior dissipação de potência.

Características Principais:

• Componentes: Diodos e transistores (com diodo Zener).
• Imunidade a Ruídos: Alta.
• Tempo de Propagação: Elevado.
• Potência Dissipada: Da ordem de 60 mW.

Família TTL (Transistor-Transistor Logic)

A família TTL é uma das mais difundidas e bem-sucedidas na história da eletrônica digital. Originária da DTL, a TTL utiliza transistores multiemissores, o que elimina a necessidade de diodos e resistores de entrada, resultando em maior velocidade e menor custo.

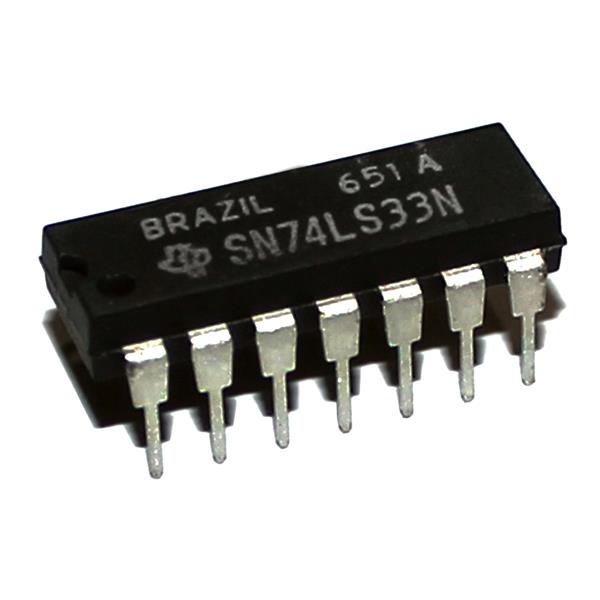

A série 74xx é um exemplo clássico de componentes TTL, amplamente utilizados em diversas aplicações.

Características Principais:

• Componentes: Transistores multiemissores.
• Imunidade a Ruídos: Boa.
• Tempo de Propagação: Da ordem de 10 ns.
• Potência Dissipada por Bloco Lógico: Da ordem de 20 mW.
• Identificação Comercial: Série 74.
• Faixa de Temperatura: 0°C a 75°C.

Família ECL (Emitter-Coupled Logic)

A família ECL é conhecida por sua altíssima velocidade de comutação, sendo a mais rápida entre as famílias bipolares. Isso é alcançado através do acoplamento pelo emissor dos transistores, o que os faz operar em regime de não saturação. Essa característica evita os atrasos associados à saturação do transistor, tornando a ECL ideal para aplicações que exigem processamento de dados em velocidades extremas, como em supercomputadores e equipamentos de comunicação de alta frequência.

Características Principais:

• Componentes: Transistores com acoplamento pelo emissor.
• Imunidade a Ruídos: Boa.
• Tempo de Propagação: Muito baixo, da ordem de 3 ns.
• Potência Dissipada por Bloco: Da ordem de 25 mW.
• Alimentação: -5,2 V ± 20%.

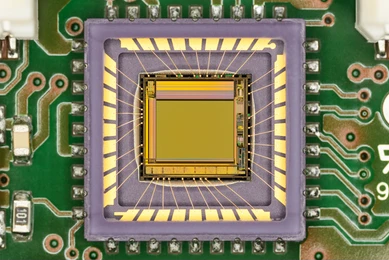

Família C-MOS (Complementary MOS)

A família C-MOS (Complementary Metal-Oxide-Semiconductor) é uma variação da tecnologia MOS e se destaca por seu baixíssimo consumo de potência, tornando-a ideal para dispositivos alimentados por bateria e aplicações de baixa energia. Ela consiste em pares de transistores MOS complementares (um tipo P e um tipo N), que operam de forma que, em qualquer estado lógico, apenas um dos transistores do par está conduzindo, minimizando a corrente de repouso e, consequentemente, a dissipação de potência.

Embora o tempo de propagação do C-MOS convencional seja maior que o do TTL e ECL, as versões mais recentes (como o HCMOS) alcançaram velocidades comparáveis.

Características Principais:

• Componentes: Pares de transistores MOS complementares (PMOS e NMOS).
• Baixa Dissipação de Potência: Da ordem de 10 µW.
• Alto Índice de Integração: Permite a colocação de grande quantidade de componentes.
• Alta Imunidade a Ruídos: Excelente.
• Tempo de Propagação: Ainda elevado (60 a 70 ns para C-MOS convencional), mas versões modernas são mais rápidas.
• Larga Faixa de Alimentação: 3V a 18V.

Tecnologia MOS (Metal Oxide Semiconductor)

A tecnologia MOS é a base para a família C-MOS e é amplamente utilizada na fabricação de circuitos integrados devido às suas vantagens em termos de consumo de energia e densidade de integração. Os circuitos MOS são formados por MOSFETs (Transistores de Efeito de Campo Metal-Óxido-Semicondutor), que são transistores controlados por tensão, em contraste com os transistores bipolares (utilizados em RTL, DTL, HTL, TTL e ECL), que são controlados por corrente.

Uma das principais vantagens da tecnologia MOS é a facilidade de fabricação e o menor espaço ocupado por transistor, o que permite uma maior densidade de componentes em um único

chip e, consequentemente, um custo menor. Essa característica é fundamental para a fabricação de memórias e microprocessadores, onde a miniaturização e a capacidade de integração são cruciais.

Comparação entre Famílias

A escolha da família de circuitos lógicos ideal para um projeto depende de diversos fatores, como velocidade, consumo de potência, imunidade a ruídos e custo. A tabela a seguir resume as principais características das famílias discutidas:

Família	Componentes Principais	Porta Lógica Fundamental	Tempo de Propagação (aprox.)	Potência Dissipada por Bloco (aprox.)	Imunidade a Ruídos	Tensão de Alimentação (típica)
RTL	Transistores, Resistores	NOR	12 ns	10 mW	Boa	3V
DTL	Diodos, Transistores	NAND, NOR	30 ns	10 mW	0,8V	5V
HTL	Diodos, Transistores, Diodo Zener	–	Elevado	60 mW	Alta	–
TTL	Transistores multiemissores	NAND	10 ns	20 mW	Boa	5V
ECL	Transistores (acoplamento pelo emissor)	OR/NOR	3 ns	25 mW	Boa	-5,2V
C-MOS	Transistores MOS complementares	NAND, NOR	60-70 ns (convencional)	10 µW	Alta	3V a 18V

É importante notar que os valores apresentados são aproximados e podem variar dependendo da subfamília e do fabricante. No entanto, a tabela oferece uma boa base para entender as diferenças relativas entre as tecnologias.

Métodos de Fabricação de Circuitos Integrados

A fabricação de circuitos integrados é um processo complexo que envolve diversas etapas para criar os componentes eletrônicos em uma única peça de material semicondutor. Existem três formas básicas de fabricar circuitos integrados:

• Monolítico
• Película Fina/Espessa
• Híbrido

Método Monolítico

O método monolítico é o mais difundido e consiste em construir o circuito integrado inteiramente a partir de um único pedaço de silício semicondutor, conhecido como pastilha ou “chip”. Através de processos de difusão e implantação iônica, materiais semicondutores são introduzidos na base de silício, formando diodos, transistores e resistores.

O resultado é um circuito completo, com todos os componentes e interligações, integrados em uma única estrutura, daí o termo “monolítico”.

Os circuitos integrados monolíticos digitais são subdivididos em dois tipos principais: Bipolares (como TTL e ECL) e MOS (como C-MOS). A principal diferença reside no tipo de transistor utilizado. Os circuitos MOS são geralmente mais fáceis de fabricar e ocupam menos espaço, permitindo uma maior densidade de componentes e um custo de produção mais baixo.

Método de Película Fina ou Espessa

Neste método, os circuitos são obtidos depositando-se materiais sobre uma base não condutora, como a cerâmica. Essa deposição forma resistores, capacitores e, em alguns casos, indutores. No entanto, dispositivos semicondutores (diodos e transistores) geralmente não são fabricados por este processo, sendo adicionados posteriormente como componentes discretos ou chips monolíticos.

• Película Fina: Envolve a deposição de camadas muito finas de material (da ordem de nanômetros) por técnicas como evaporação a vácuo ou sputtering.
• Película Espessa: Utiliza pastas condutoras, resistivas e dielétricas que são impressas na superfície do substrato e, em seguida, queimadas em altas temperaturas.

Método Híbrido

O circuito integrado híbrido é uma combinação dos métodos monolítico e de película. Ele permite a integração de circuitos monolíticos (chips de silício) com componentes passivos (resistores, capacitores) e, por vezes, ativos (diodos, transistores) fabricados por técnicas de película fina ou espessa.

Essa abordagem oferece grande flexibilidade, permitindo a criação de circuitos com funções complexas que seriam difíceis ou impossíveis de obter com apenas uma das tecnologias. Os híbridos são frequentemente utilizados em aplicações que exigem alta performance, miniaturização e customização.

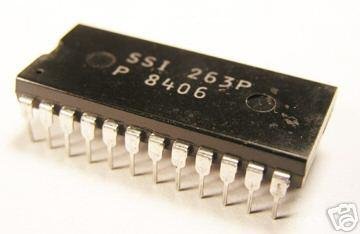

Classificação dos Circuitos Integrados Digitais

Os circuitos integrados digitais são classificados de acordo com o número de portas lógicas ou dispositivos equivalentes que contêm. Essa classificação reflete o nível de integração e a complexidade do chip:

• SSI (Small Scale Integration – Integração em Pequena Escala): Contêm um número limitado de portas lógicas (geralmente menos de 10). São os blocos construtivos mais básicos, como portas AND, OR, NOT, NAND, NOR. Para formar circuitos funcionais completos, os componentes SSI precisam ser interligados externamente.
• MSI (Medium Scale Integration – Integração em Média Escala): Contêm um número maior de portas lógicas (geralmente entre 10 e 100), formando circuitos funcionais completos, como decodificadores, contadores, multiplexadores e registradores. Esses chips integram várias portas interligadas para desempenhar funções mais complexas.
• LSI (Large Scale Integration – Integração em Grande Escala): Contêm 100 ou mais portas lógicas ou dispositivos equivalentes. Os circuitos LSI formam grandes blocos funcionais, equivalentes a vários circuitos MSI. Seu principal campo de aplicação são as memórias (RAM, ROM) e os microprocessadores, onde a alta densidade de componentes é essencial.

Com o avanço da tecnologia, surgiram classificações ainda mais elevadas, como VLSI (Very Large Scale Integration), ULSI (Ultra Large Scale Integration) e GSI (Giga Scale Integration), que representam milhões e até bilhões de transistores em um único chip, possibilitando a criação de processadores cada vez mais poderosos e complexos.

Encapsulamento de Integrados

O encapsulamento é a estrutura física que protege o chip semicondutor do ambiente externo e fornece os meios para sua conexão elétrica com o circuito impresso. Ao longo do tempo, diversos tipos de encapsulamento foram desenvolvidos para atender a diferentes necessidades de aplicação, dissipação de calor e montagem. Os tipos mais comuns incluem:

• TO5 ou “caneca”
• FLAT PACK ou invólucro chato
• DIP (Dual In-line Package) ou em linha dupla

Encapsulamento TO5 (Transistor Outline 5)

O encapsulamento TO5 foi uma das primeiras versões utilizadas para circuitos integrados, adaptado de um invólucro padrão para transistores. Sua aparência lembra uma “caneca” metálica com pinos radiais na parte inferior.

A principal vantagem do TO5 reside em seu bom poder de dissipação de calor, o que o torna adequado para circuitos lineares e aplicações que geram mais calor.

Encapsulamento Flat Pack

O encapsulamento Flat Pack, ou invólucro chato, é caracterizado por seu formato plano e retangular, com pinos que se estendem para fora em duas ou quatro direções.

Ele apresenta o menor tamanho físico entre os encapsulamentos tradicionais, o que o torna ideal para aplicações onde a densidade de componentes na placa é crítica, como em equipamentos de aviação, sistemas militares de alta confiabilidade e equipamentos industriais especiais.

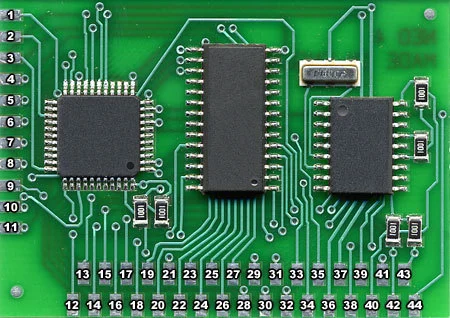

Os Flat Packs são projetados para soldagem em superfície, permitindo que os componentes fiquem muito próximos uns dos outros.

Encapsulamento DIP (Dual In-line Package)

O encapsulamento DIP, ou “em linha dupla”, é um dos tipos mais reconhecíveis e amplamente utilizados. Ele possui duas fileiras paralelas de pinos que se estendem para baixo, permitindo a inserção em soquetes ou a soldagem em furos na placa de circuito impresso. O DIP foi projetado para facilitar a inserção automática de componentes em linhas de produção.

Existem diversas variações de DIP, desde o MINI-DIP de oito pinos até encapsulamentos maiores com quarenta pinos ou mais. A maioria dos circuitos SSI é encontrada em encapsulamentos de 8, 14 ou 16 pinos, enquanto os MSI geralmente utilizam 14, 16 ou 24 pinos. Os circuitos LSI, devido à sua maior complexidade, são frequentemente encontrados em encapsulamentos com 24, 28 ou 40 pinos.

Conclusão

As famílias de circuitos lógicos são a espinha dorsal da eletrônica digital, cada uma com suas características únicas que as tornam adequadas para diferentes cenários de aplicação. Desde as pioneiras RTL e DTL até as rápidas ECL e as eficientes C-MOS, a evolução dessas tecnologias impulsionou o desenvolvimento de dispositivos eletrônicos cada vez mais complexos, rápidos e eficientes. A compreensão dos métodos de fabricação e dos tipos de encapsulamento complementa esse conhecimento, fornecendo uma visão completa sobre como os circuitos integrados são projetados, produzidos e utilizados no mundo da eletrônica.

Glossário de Famílias de Circuitos Lógicos

Famílias de Circuitos Lógicos

Definição: Agrupamentos de circuitos integrados com características de projeto e estruturas internas similares, otimizados para aplicações específicas.

Tecnologia MOS

Definição: Família de circuitos baseada em transistores MOSFET, conhecida por baixo consumo e alta integração.

Família RTL (Resistor-Transistor Logic)

Definição: Família pioneira que utiliza transistores e resistores, formando portas NOR.

Características: Boa imunidade a ruídos, tempo de propagação de 12 ns, 10 mW de dissipação por bloco, alimentação 3V ± 10%.

Família DTL (Diode-Transistor Logic)

Definição: Evolução da lógica de diodos, emprega diodos e transistores para formar portas E, OU, NAND e NOR.

Características: Imunidade a ruídos de 0,8V, tempo de propagação de 30ns, 10 mW de dissipação por bloco, alimentação 5V ± 10%.

Família HTL (High Threshold Logic)

Definição: Similar à DTL, mas com diodo Zener para maior imunidade a ruídos.

Características: Alta imunidade a ruídos, alto tempo de propagação, 60 mW de dissipação.

Família TTL (Transistor-Transistor Logic)

Definição: Derivada da DTL, usa transistores multiemissores para maior velocidade e menor custo. Amplamente difundida.

Características: Boa imunidade a ruídos, tempo de propagação de 10 ns, 20 mW de dissipação por bloco, série 74 (0° a 75° C).

Família ECL (Emitter-Coupled Logic)

Definição: Utiliza acoplamento por emissor, operando em não saturação para a mais alta velocidade de comutação.

Características: Boa imunidade a ruídos, tempo de propagação de 3 ns, 25 mW de dissipação por bloco, alimentação -5,2 V ± 20%.

Família C-MOS (Complementary MOS)

Definição: Variação da família MOS com pares de canais complementares, oferecendo maior velocidade que o MOS convencional.

Características: Baixa dissipação (10 µW), alto índice de integração, alta imunidade a ruídos, tempo de propagação de 60 a 70 ns, alimentação de 3 a 18 V.

Métodos de Fabricação de Circuitos Integrados

Método Monolítico

Definição: Fabricação em um único pedaço de silício (chip), onde todos os componentes são formados por difusão de materiais semicondutores.

Tipos: Bipolares e MOS. Circuitos MOS são menores e mais baratos.

Método de Película Fina ou Espessa

Definição: Deposição de materiais sobre uma base não condutora (ex: cerâmica) para formar resistores, capacitores e indutores.

Método Híbrido

Definição: Combinação de circuitos monolíticos e de película, permitindo maior variedade de funções.

Classificação dos Circuitos Integrados Digitais

SSI – Small Scale Integration (Pequena Escala)

Definição: Circuitos básicos (amplificadores, portas) com função elementar, exigindo interligação externa para funcionalidade completa.

MSI – Medium Scale Integration (Média Escala)

Definição: Circuitos mais complexos com várias portas interligadas, formando funções completas (decodificadores, contadores, multiplexadores).

LSI – Large Scale Integration (Grande Escala)

Definição: Contêm 100+ portas ou dispositivos, formando grandes circuitos funcionais (memórias, microprocessadores).

Encapsulamento de Integrados

TO5 ou “caneca”

Definição: Primeira versão de encapsulamento, tipo “caneca”, com alta dissipação de calor, ideal para circuitos lineares.

FLAT PACK ou invólucro chato

Definição: Menor encapsulamento, tipo “chato”, para alta densidade de componentes em placas, usado em aplicações críticas (aviação, militar).

DIP (Dual In-Line Pack) ou em linha dupla

Definição: Encapsulamento com duas fileiras paralelas de terminais, projetado para inserção automática. Varia de 8 a 40 pinos, comum em SSI, MSI e LSI.
