A ação geradora é o princípio fundamental da indução eletromagnética para gerar energia elétrica. Esse princípio é essencial para o funcionamento de geradores e alternadores em aeronaves, que convertem energia mecânica em eletricidade, alimentando diversos sistemas de bordo. Abaixo, detalhamos o funcionamento da ação geradora, a aplicação da regra da mão esquerda para determinar a direção da corrente e as principais configurações usadas em sistemas aeronáuticos.
Princípio da Ação Geradora
A ação geradora ocorre sempre que há movimento relativo entre um campo magnético e um condutor. Quando um condutor, como um fio ou bobina, se move através das linhas de força de um campo magnético (ou vice-versa), uma tensão elétrica é induzida no condutor. Esse movimento gera uma corrente elétrica, desde que o circuito esteja fechado.
Para que a tensão seja induzida, três elementos são necessários:
- Campo Magnético: Geralmente produzido por ímãs permanentes ou eletroímãs.
- Condutor: Normalmente na forma de fio, frequentemente enrolado em bobinas para amplificar a tensão.
- Movimento Relativo: Pode ser obtido deslocando o condutor ou o campo magnético, como ocorre ao girar uma bobina dentro de um campo fixo ou girar o campo magnético em torno de uma bobina fixa.

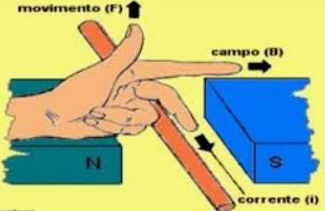

Direção da Corrente Induzida: Regra da Mão Esquerda para Geradores
A regra da mão esquerda para geradores é uma maneira prática de determinar a direção da corrente induzida em um condutor que se move dentro de um campo magnético. Para aplicá-la:
- Estenda o polegar, o dedo indicador e o dedo médio da mão esquerda, formando ângulos retos entre si.
- Polegar: Aponte na direção do movimento do condutor.
- Dedo indicador: Aponte na direção do campo magnético (do polo norte para o polo sul).
- Dedo médio: Indicará a direção da corrente induzida no condutor.
Essa regra facilita a análise de circuitos geradores e ajuda a prever o comportamento da corrente elétrica em sistemas de geração de energia.
Exemplo de Ação Geradora com Movimento de Ímãs e Bobinas

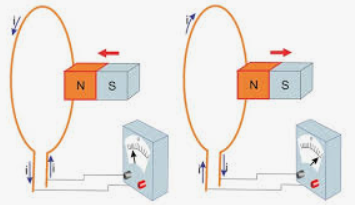

Outra maneira de induzir corrente é por meio do movimento de um ímã através de uma bobina. Este processo pode ser exemplificado ao:
- Mover uma barra de ímã para dentro de uma bobina de fio conectada a um medidor sensível.
- Observar o medidor mostrar corrente em uma direção enquanto o ímã entra na bobina.
- Notar que, ao parar o movimento do ímã, a corrente cessa.
- Quando o ímã é retirado da bobina, a corrente flui na direção oposta.

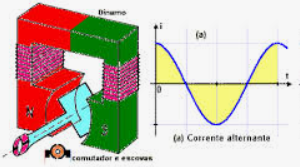

Neste caso, a corrente muda de direção conforme o ímã se move para dentro ou para fora da bobina. Esse processo é fundamental para alternadores, onde a corrente alternada (CA) é gerada devido à natureza cíclica do movimento dos campos magnéticos em relação aos condutores.
Configurações Comuns em Sistemas de Geração de Aeronaves
Os sistemas de geração em aeronaves utilizam variações do princípio da ação geradora para obter alta eficiência:
- Rotação de Bobinas em Campos Fixos: Esta configuração é comum em geradores, onde bobinas giram dentro de um campo magnético fixo, induzindo uma corrente elétrica.

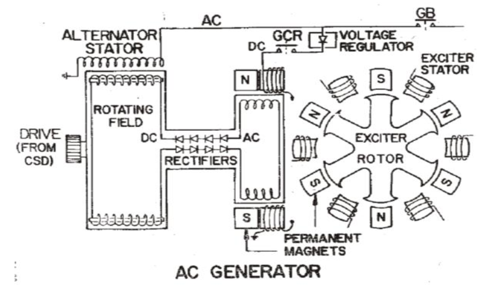

- Rotação de Campos em Bobinas Fixas: Alternadores usam campos magnéticos giratórios, onde o rotor magnético gira em torno de bobinas fixas. Isso é eficaz para produzir corrente alternada, que pode ser facilmente convertida em corrente contínua se necessário.

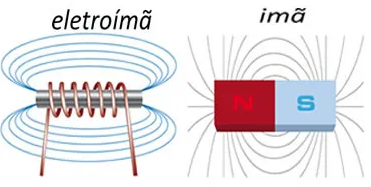

Vantagens do Uso de Eletroímãs
Embora ímãs permanentes possam ser usados para gerar campos magnéticos, eletroímãs são preferidos em aeronaves por sua capacidade de gerar campos magnéticos mais intensos e controláveis. Os eletroímãs permitem o ajuste da intensidade do campo, o que facilita o controle da tensão e corrente geradas. Essa flexibilidade é crucial para atender à demanda elétrica variável de diferentes sistemas aeronáuticos, desde iluminação até sistemas de navegação e comunicação.
Aplicações da Ação Geradora em Aeronaves
Os sistemas baseados na ação geradora são amplamente usados para:
- Geradores e Alternadores: Produzem eletricidade para abastecer todos os sistemas eletrônicos e elétricos da aeronave.
- Transformadores: Aproveitam o princípio de indução para modificar a tensão e corrente conforme necessário para diferentes sistemas de bordo.
- Sistemas de Emergência: Alternadores de backup garantem que a aeronave tenha uma fonte confiável de energia elétrica em caso de falha do sistema principal.
Considerações de Manutenção
Manter os sistemas de geração de energia em aeronaves em perfeitas condições é essencial para a segurança operacional. A manutenção deve focar em:
- Inspeção do Rotor e Estator: Verificar o alinhamento e o desgaste dos componentes que realizam a rotação e mantêm o campo magnético constante.
- Teste de Continuidade nas Bobinas: As bobinas devem ter continuidade e isolamento adequados para evitar falhas de indução e sobreaquecimento.
- Avaliação de Componentes Magnéticos: Tanto ímãs permanentes quanto eletroímãs devem ser inspecionados regularmente para garantir que estejam operando conforme o especificado.
- Indução Eletromagnética
A indução eletromagnética é um fenômeno físico essencial para gerar força eletromotriz (FEM) e corrente elétrica, aproveitando-se do movimento de um condutor em um campo magnético. Quando um condutor, como um fio metálico, é movido entre os polos de um ímã, uma FEM é induzida devido à variação do fluxo magnético que atravessa o condutor. Esse princípio fundamenta a operação de dispositivos como geradores e alternadores, que convertem energia mecânica em energia elétrica.
Livro Aeronaves e Motores – Conhecimentos Técnicos de Avião – Jorge M. Homa A Lei de Faraday formaliza esse fenômeno, afirmando que a FEM induzida em um circuito é proporcional à taxa de variação do fluxo magnético que o atravessa. Por exemplo, ao mover um anel metálico dentro de um campo magnético variável, surge uma corrente elétrica no anel. Este conceito é aplicado em sistemas aviônicos, como alternadores, onde o movimento mecânico gerado pelo motor da aeronave é transformado em eletricidade para alimentar os sistemas elétricos do avião.
Livro Aeronaves e Motores – Conhecimentos Técnicos de Avião – Jorge M. Homa
