Estrutura Básica do Computador

Para você que está se preparando para a prova de aviônicos da ANAC, compreender a estrutura básica de um computador é um passo fundamental. Os sistemas de aviação modernos dependem intensamente de computadores para controle, navegação e monitoramento. Este post vai detalhar os componentes e conceitos essenciais que você precisa saber, com base no material de estudo recomendado.

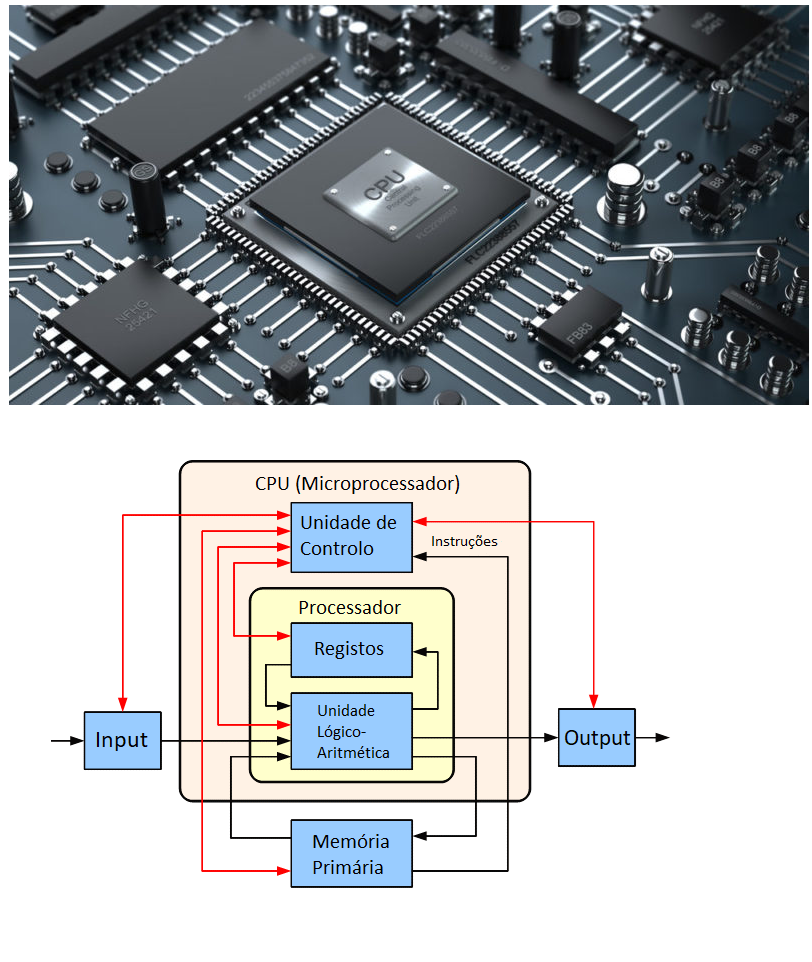

A Arquitetura Fundamental de um Computador

Todo computador, desde o mais simples ao mais complexo, segue uma arquitetura básica que consiste em três componentes principais:

•Unidade Central de Processamento (CPU): O cérebro do sistema.

•Memória: Onde os dados e as instruções são armazenados.

•Dispositivos de Entrada e Saída (E/S): A interface com o mundo exterior.

Esses componentes são interligados por barramentos, que funcionam como vias de comunicação para a troca de dados e sinais de controle. Um clock sincroniza todas as operações, garantindo que tudo funcione em harmonia.

Unidade Central de Processamento (CPU)

A CPU é o coração do computador. Ela é responsável por executar as instruções de um programa e processar os dados. A CPU é composta por várias partes, incluindo:

•Unidade de Controle (UC): Gerencia o fluxo de dados e a execução de instruções.

•Unidade Lógica e Aritmética (ULA): Realiza operações matemáticas e lógicas.

•Registradores: Pequenas áreas de armazenamento de alta velocidade para dados e instruções temporárias.

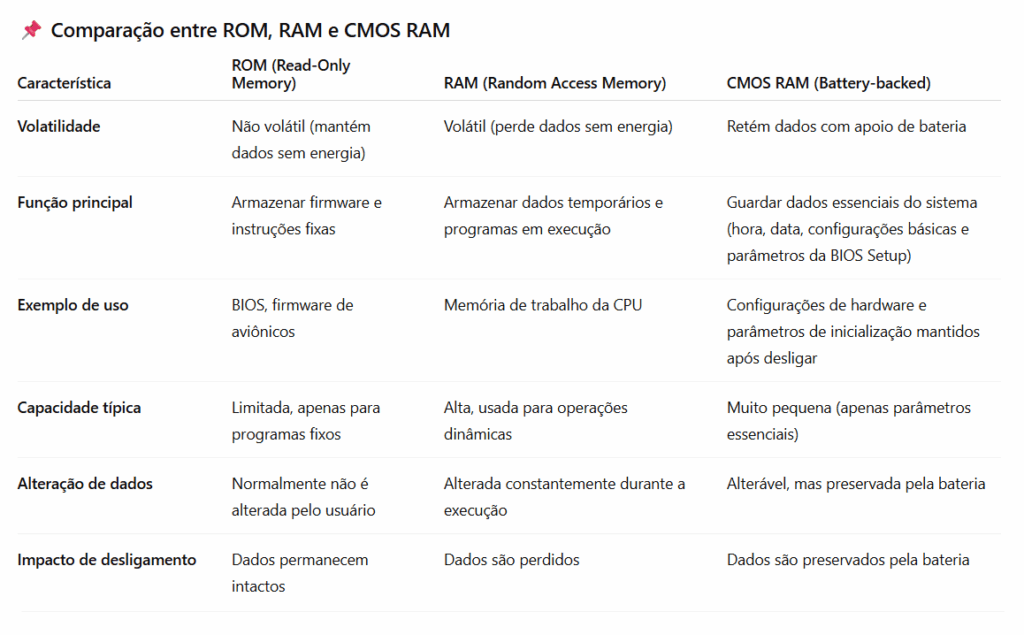

Memória: RAM, ROM e CMOS

A memória é onde o computador armazena informações. Existem diferentes tipos de memória, cada uma com uma finalidade específica:

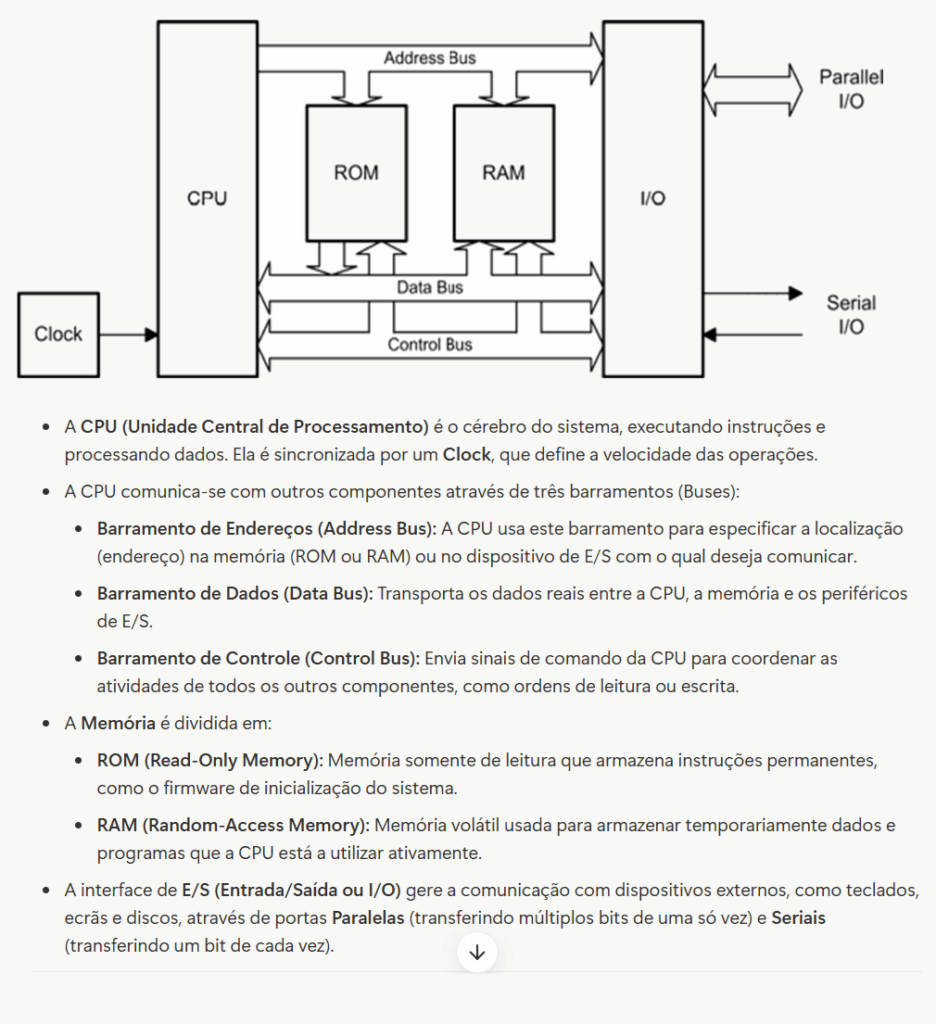

Barramentos: As Vias de Comunicação

Os barramentos são essenciais para a comunicação entre a CPU, a memória e os dispositivos de E/S. Existem três tipos principais de barramentos:

•Barramento de Endereços (Address Bus): Unidirecional, usado pela CPU para especificar a localização na memória.

•Barramento de Dados (Data Bus): Bidirecional, transporta os dados entre os componentes.

•Barramento de Controle (Control Bus): Gerencia os sinais de controle e temporização.

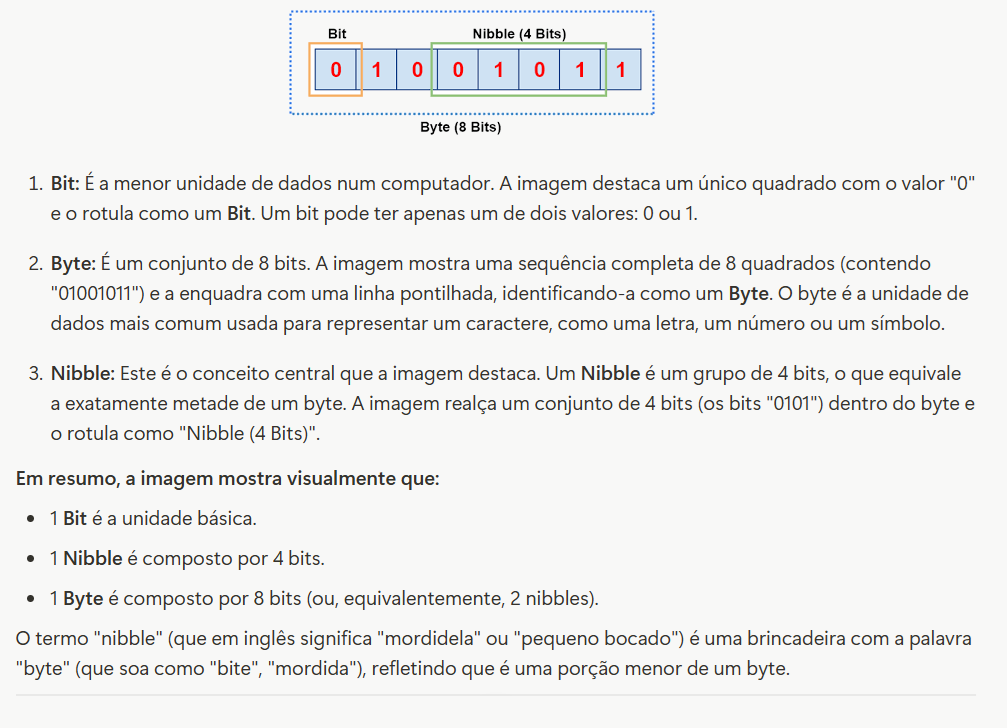

Representação de Dados: Bits, Bytes e Palavras

Os computadores representam informações usando o sistema binário. As unidades básicas de dados são:

•Bit: A menor unidade de dados (0 ou 1).

•Nibble: Um conjunto de 4 bits.

•Byte: Um conjunto de 8 bits, a unidade mais comum para representar um caractere.

•Palavra (Word): A unidade de dados que a CPU pode manipular de uma só vez (pode ter 16, 32, 64 bits, etc.).

A

•Acumulador: Um registrador especial dentro da CPU que armazena temporariamente os resultados de operações aritméticas e lógicas.

•Address Bus (Barramento de Endereços): Uma via de comunicação unidirecional usada pela CPU para especificar um endereço físico na memória ou em um dispositivo de E/S.

•ALU (Arithmetic Logic Unit): Veja Unidade Lógica e Aritmética.

B

•Barramento (Bus): Um conjunto de fios ou trilhas em um circuito que transfere dados entre os componentes de um computador.

•BIOS (Basic Input/Output System): Um tipo de firmware armazenado na memória ROM que é executado quando o computador é ligado, responsável por inicializar o hardware e carregar o sistema operacional.

•Bit (Binary Digit): A menor unidade de dados em um computador, que pode ter um valor de 0 ou 1.

•Byte: Uma unidade de informação digital que consiste em 8 bits. É a unidade de medida mais comum para representar um caractere, como uma letra, número ou símbolo.

C

•Clock: Um circuito eletrônico que gera pulsos a uma frequência constante para sincronizar as operações de todos os componentes do computador.

•CMOS RAM: Um tipo de memória RAM de baixo consumo que retém seus dados com o auxílio de uma pequena bateria, mesmo quando o sistema está desligado. Usada para armazenar configurações do sistema, como data, hora e parâmetros da BIOS.

•Control Bus (Barramento de Controle): Uma via de comunicação que transporta sinais de comando e controle da CPU para coordenar e gerenciar as atividades de outros componentes.

•CPU (Central Processing Unit): Veja Unidade Central de Processamento.

D

•Data Bus (Barramento de Dados): Uma via de comunicação bidirecional que transporta os dados entre a CPU, a memória e os dispositivos de E/S.

•Dispositivos de Entrada e Saída (E/S ou I/O): Periféricos que permitem a interação entre o computador e o mundo exterior. Exemplos incluem teclados (entrada) e monitores (saída).

F

•Firmware: Um tipo de software permanentemente gravado em uma memória não volátil (como a ROM) que fornece controle de baixo nível para o hardware de um dispositivo.

•Flag Register (Registrador de Flags): Um registrador na CPU que contém bits de status, indicando o resultado da última operação (ex: resultado zero, negativo, overflow).

I

•Instruction Decoder (Decodificador de Instruções): Um componente da Unidade de Controle da CPU que interpreta o código da instrução e o traduz em sinais de controle que a CPU pode executar.

•Instruction Register (Registrador de Instruções): Um registrador na CPU que armazena a instrução que está sendo atualmente decodificada e executada.

M

•Memória: Componente do computador que armazena dados e programas, seja de forma temporária (RAM) ou permanente (ROM).

•Microprocessador: Um circuito integrado (chip) que contém todas ou a maioria das funções de uma Unidade Central de Processamento (CPU).

N

•Nibble: Um grupo de 4 bits, o que equivale à metade de um byte.

P

•Palavra (Word): A unidade natural de dados manipulada por uma arquitetura de processador específica. O tamanho de uma palavra (ex: 16, 32 ou 64 bits) varia entre diferentes computadores.

R

•RAM (Random Access Memory): Memória de acesso aleatório, volátil, usada para armazenar temporariamente os dados e programas que a CPU está utilizando ativamente. Seu conteúdo é perdido quando a energia é desligada.

•Registradores: Pequenas unidades de armazenamento de alta velocidade localizadas dentro da CPU, usadas para guardar dados e instruções temporariamente durante o processamento.

•ROM (Read-Only Memory): Memória somente de leitura, não volátil, que armazena instruções e dados permanentes, como o firmware de inicialização (BIOS) do sistema. Seu conteúdo não é perdido com o desligamento da energia.

U

•Unidade de Controle (UC): Componente da CPU que dirige e coordena a maioria das operações do computador. Ela interpreta as instruções do programa e gera os sinais de controle para os outros componentes.

•Unidade Lógica e Aritmética (ULA ou ALU): Componente da CPU que realiza todas as operações aritméticas (adição, subtração) e lógicas (AND, OR, NOT).

V

•VLSI (Very Large-Scale Integration): O processo de criar um circuito integrado (chip) combinando milhares ou milhões de transistores em um único chip de silício. É a tecnologia que permite a existência dos microprocessadores modernos.

1. Quais são os três componentes básicos de um sistema computacional?

Os três componentes essenciais são:

1.Unidade Central de Processamento (CPU): Responsável por executar instruções e processar dados.

2.Memória: Armazena dados e programas (inclui RAM e ROM).

3.Sistema de Entrada e Saída (E/S): Permite a comunicação com dispositivos externos, como teclados, sensores e telas.

2. Qual é a função do Clock em um computador?

O Clock é um gerador de pulsos que produz uma onda quadrada estável e precisa. Sua função é sincronizar todas as operações e transferências de dados dentro do computador, garantindo que os componentes trabalhem em um ritmo coordenado. A frequência do clock, medida em Hertz (Hz), determina a velocidade das operações.

3. O que são barramentos e quais são os três tipos principais?

Barramentos (Buses) são conjuntos de vias de comunicação que interligam a CPU, a memória e os dispositivos de E/S. Os três tipos principais são:

•Barramento de Endereços (Address Bus): Unidirecional, usado pela CPU para especificar a localização (endereço) na memória ou em um dispositivo de E/S com o qual deseja se comunicar.

•Barramento de Dados (Data Bus): Bidirecional, transporta os dados reais entre os componentes do sistema.

•Barramento de Controle (Control Bus): Envia sinais de comando e temporização da CPU para coordenar as atividades de todos os outros componentes (ex: ordens de leitura ou escrita).

CPU (Unidade Central de Processamento)

4. Quais são os principais componentes internos de uma CPU?

Uma CPU é composta por:

•Unidade de Controle (UC): Interpreta as instruções do programa e gerencia o fluxo de dados.

•Unidade Lógica e Aritmética (ULA ou ALU): Realiza todas as operações matemáticas (como adição e subtração) e lógicas (como AND, OR, XOR).

•Registradores: Unidades de memória de alta velocidade para armazenamento temporário de dados, instruções e endereços durante o processamento.

5. O que é o Acumulador?

O Acumulador é um registrador especial dentro da ULA que serve tanto como fonte de um operando quanto como destino para o resultado da maioria das operações lógicas e aritméticas. Por exemplo, em uma soma, um dos números pode vir do acumulador, e o resultado final é armazenado de volta nele.

6. Para que serve o Registrador de Flags (Status)?

O Registrador de Flags monitora o estado atual do processador. Cada bit (flag) neste registrador indica uma condição específica resultante da última operação executada, como se o resultado foi zero, se houve um “carry” (transporte) em uma soma, ou se ocorreu um overflow (estouro de capacidade).

Memórias

7. Qual é a principal diferença entre memória RAM e ROM?

A principal diferença está na volatilidade e na função:

•ROM (Read-Only Memory) é não volátil, o que significa que seus dados permanecem intactos mesmo sem energia. Ela é usada para armazenar informações permanentes, como o firmware de inicialização de um sistema (BIOS) e softwares críticos de aviônicos.

•RAM (Random Access Memory) é volátil, perdendo todos os seus dados quando a energia é desligada. Ela funciona como a memória de trabalho do sistema, armazenando temporariamente os programas e dados que a CPU está utilizando ativamente.

8. O que é a CMOS RAM e por que ela é importante em sistemas de aviação?

A CMOS RAM é um tipo especial de RAM de baixo consumo que é mantida por uma pequena bateria. Graças a essa bateria, ela é capaz de reter dados essenciais mesmo quando o sistema principal está desligado. Em aviônicos, é usada para guardar informações críticas como configurações de hardware, data, hora e parâmetros de inicialização que precisam persistir entre os voos.

9. Onde o firmware de um sistema de aviônica é normalmente armazenado?

O firmware, por ser um software essencial que não deve ser alterado pelo usuário e precisa estar disponível assim que o sistema é ligado, é armazenado na memória ROM (Read-Only Memory).

Representação de Dados

10. Qual é a diferença entre Bit, Byte e Palavra (Word)?

•Bit: É a menor unidade de informação, podendo ser 0 ou 1.

•Byte: É um conjunto de 8 bits. É a unidade padrão para representar um caractere.

•Palavra (Word): É a unidade de dados que um processador manipula de uma só vez. O tamanho de uma palavra (16, 32, 64 bits) depende da arquitetura da CPU e afeta diretamente sua capacidade de processamento.

11. O que é um Nibble?

Um Nibble é um grupo de 4 bits, o que corresponde exatamente à metade de um byte. É um termo frequentemente usado em contextos de representação hexadecimal, já que um único dígito hexadecimal (0-F) pode ser representado por 4 bits.

Sistemas Aviônicos e Aplicações

12. Como os computadores são utilizados em sistemas de aviação?

Os computadores em aviação são utilizados em diversos sistemas críticos, incluindo:

•Clock Computer: Controla o tempo e sincronização de sistemas, incluindo displays de hora/data e comunicação via protocolo ARINC 429.

•Sistemas de Interface I/O: Coletam e processam dados de sensores, formatam informações e gerenciam comunicações entre diferentes sistemas da aeronave.

•Controles de Voo: Processam comandos do piloto e dados de sensores para controlar superfícies de comando.

•Sistemas de Navegação: Calculam posição, rota e orientação da aeronave.

13. O que é o protocolo ARINC 429 mencionado no material?

O ARINC 429 é um padrão de comunicação digital amplamente utilizado na aviação comercial. É um protocolo de transmissão de dados serial que permite a comunicação entre diferentes sistemas aviônicos, garantindo a troca confiável de informações críticas para o voo.

Questões Típicas de Prova

14. Em um diagrama de sistema computacional, como identificar a memória RAM?

Na prova da ANAC, a memória RAM é frequentemente identificada como o componente que fornece memória de leitura/escrita. Diferentemente da ROM, que é somente leitura, a RAM permite tanto operações de leitura quanto de escrita de dados.

15. Qual componente é responsável pelo barramento de endereços?

O barramento de endereços é sempre unidirecional e parte da CPU em direção à memória e dispositivos de E/S. A CPU usa este barramento para especificar onde deseja ler ou escrever dados.

16. Como distinguir entre os diferentes tipos de barramento em um diagrama?

•Address Bus: Sempre unidirecional (CPU → Memória/E/S)

•Data Bus: Bidirecional (dados fluem em ambas as direções)

•Control Bus: Transporta sinais de comando e temporização

Dicas de Estudo

17. Quais são os pontos mais importantes para memorizar para a prova?

Concentre-se em:

•Função de cada componente: CPU (processamento), RAM (memória volátil), ROM (memória não volátil), E/S (interface externa)

•Características dos barramentos: Direção (uni/bidirecional) e função específica

•Diferenças entre tipos de memória: Volatilidade e aplicação

•Unidades de dados: Relação entre bit, byte, nibble e palavra

•Componentes internos da CPU: UC, ULA, registradores e suas funções

18. Como abordar questões sobre diagramas de sistema?

Ao analisar diagramas:

1.Identifique primeiro a CPU (geralmente no centro)

2.Localize as memórias (ROM e RAM)

3.Identifique os barramentos pelas setas e direções

4.Reconheça os dispositivos de E/S pelas conexões externas

5.Observe o clock como elemento de sincronização
