Materiais Compósitos na Construção de Aeronaves

A evolução da indústria aeronáutica sempre esteve intrinsecamente ligada ao desenvolvimento de materiais mais eficientes. Desde os primeiros protótipos em madeira e tecido, a busca por componentes mais leves, resistentes e duráveis tem impulsionado a inovação no setor.

Nesse contexto, os materiais compósitos emergiram como uma revolução tecnológica, permitindo a criação de aeronaves com desempenho superior e eficiência energética sem precedentes.

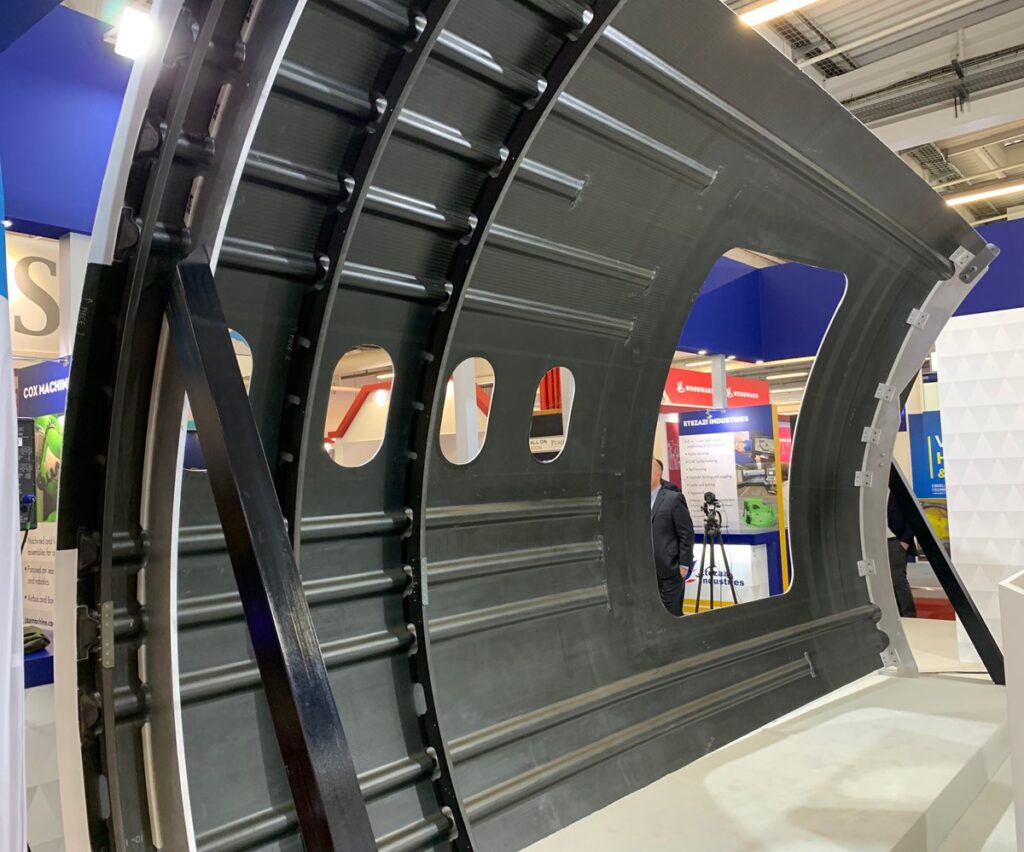

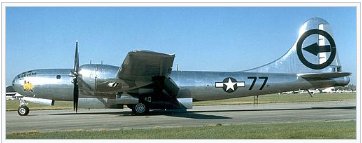

O uso de materiais compósitos na aviação pode ser rastreado até a Segunda Guerra Mundial, quando a fibra de vidro foi utilizada nas fuselagens do bombardeiro B-29.

Nas décadas seguintes, essa tecnologia evoluiu significativamente, resultando na certificação do primeiro avião totalmente em fibra de vidro na categoria normal em 1965 – o planador suíço Diamant HBV. Em 2005, mais de 35% das novas aeronaves já utilizavam materiais compósitos em sua estrutura, número que continua crescendo exponencialmente até os dias atuais.

Neste artigo, exploraremos em profundidade os fundamentos dos materiais compósitos aplicados à indústria aeronáutica, analisando seus componentes, propriedades, vantagens e limitações.

Também discutiremos as diferentes configurações estruturais, métodos de fabricação e tendências futuras, fornecendo uma visão abrangente sobre como essas tecnologias estão redefinindo a engenharia aeroespacial moderna.

Fundamentos dos Materiais Compósitos

Definição e Estrutura Básica

Compostos pré-impregnados, conhecidos como prepregs

Os materiais compósitos consistem na combinação de diferentes materiais unidos para alcançar propriedades estruturais específicas. Diferentemente das ligas metálicas, os materiais compósitos não se dissolvem ou se fundem completamente entre si, mas trabalham em conjunto como uma unidade.

Os componentes individuais podem ser fisicamente identificados na interface entre eles, mantendo suas características distintas enquanto proporcionam propriedades superiores ao material resultante.

Em sua forma mais básica, um material compósito avançado é constituído de dois elementos principais:

1. Fibras: São o elemento principal de suporte de carga do compósito. O material compósito só é forte e rígido na direção das fibras. Podem ser de vidro, carbono, aramida (Kevlar®) ou outros materiais, dependendo da aplicação específica. As fibras representam o reforço estrutural do compósito.
2. Matriz: É o material que envolve as fibras, mantendo-as unidas e transferindo as cargas entre elas. Nas aeronaves, a resina epóxi é a matriz mais comum, classificada como um plástico termofixo. A matriz também protege as fibras do ambiente e determina a temperatura máxima de serviço do compósito.

Esta estrutura fundamental é o que permite aos engenheiros criar materiais com propriedades direcionais específicas, otimizando a relação força/peso para cada aplicação particular. A combinação resultante apresenta características superiores às dos materiais individuais utilizados na sua fabricação.

Prepreg

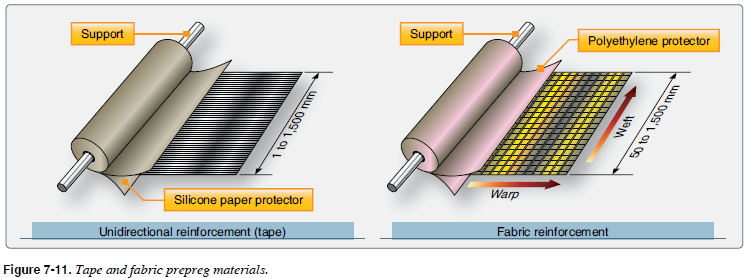

Materiais compostos pré-impregnados, conhecidos como prepregs, são materiais compósitos nos quais fibras de reforço, como carbono, vidro ou aramida, são previamente impregnadas com uma matriz polimérica, geralmente uma resina termofixa como epóxi ou fenólica. Essas fibras podem estar dispostas de forma unidirecional ou em tecidos, e a matriz polimérica parcialmente curada mantém as fibras unidas, facilitando o manuseio e a moldagem antes da cura final.

As fibras de carbono são combinadas com uma matriz epóxi para formar um material compósito resistente e leve:

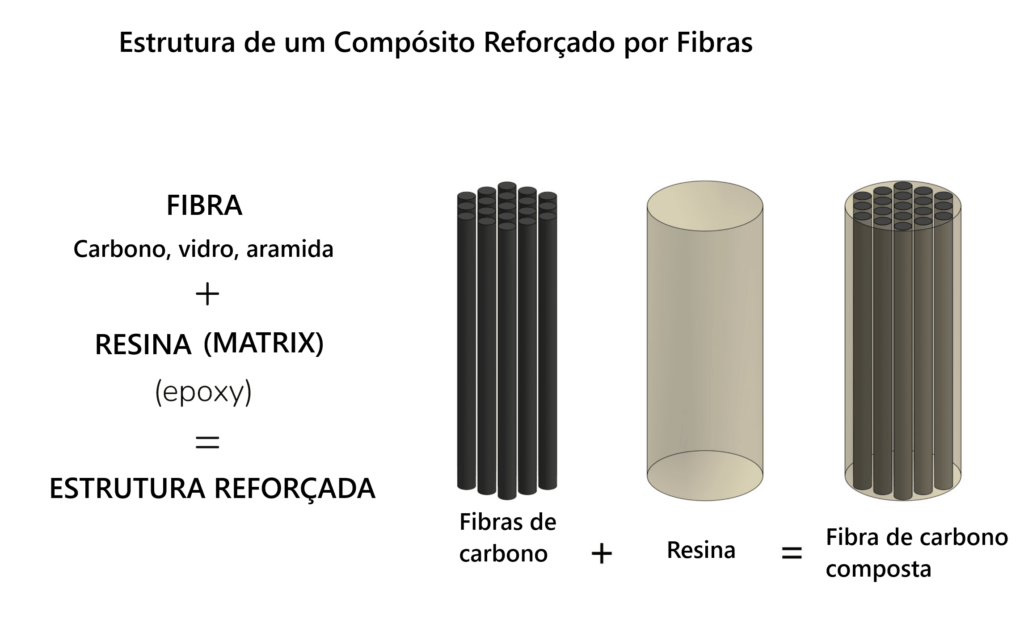

1. Estrutura de um Compósito Reforçado por Fibras

Os materiais compósitos são constituídos por duas fases principais:

• Fibras de Reforço: São materiais de alta resistência mecânica, que suportam a maior parte das tensões aplicadas ao compósito. Podem ser feitas de carbono, vidro ou aramida.
• Matriz Polimérica: Um material que envolve as fibras e mantém sua posição, distribuindo as cargas e protegendo as fibras contra danos ambientais. Normalmente, a matriz é um polímero como a resina epóxi.

2. Formação do Compósito

O processo de fabricação segue os seguintes passos:

1. Fibras de reforço são organizadas de forma unidirecional ou tecidas em padrões específicos para maximizar a resistência em diferentes direções.
2. A matriz polimérica (resina epóxi) é adicionada para envolver as fibras e consolidar a estrutura.
3. Cura do material: O compósito passa por um processo térmico ou químico para endurecer a matriz, garantindo rigidez e resistência estrutural.

4. Aplicações dos Compósitos Reforçados por Fibras

Os compósitos FRC são amplamente utilizados na indústria aeroespacial, automobilística, naval e em equipamentos esportivos devido às suas vantagens:

• Alta resistência mecânica e leveza
• Excelente resistência à fadiga e impacto
• Boa estabilidade térmica e química
• Capacidade de moldagem em diferentes formatos

Propriedades Mecânicas e Físicas

As propriedades estruturais dos compósitos laminados, como rigidez, estabilidade dimensional e resistência, dependem diretamente da sequência de empilhamento das camadas. Esta sequência descreve a distribuição das orientações das camadas ao longo da espessura do laminado.

Os materiais compósitos podem ser:

• Isotrópicos: Possuem propriedades uniformes em todas as direções, como os metais.
• Anisotrópicos: Apresentam propriedades mecânicas e/ou físicas que variam com a direção, sendo mais fortes e rígidos na direção das fibras.

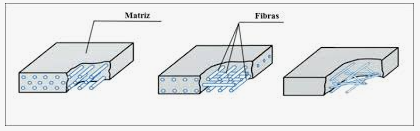

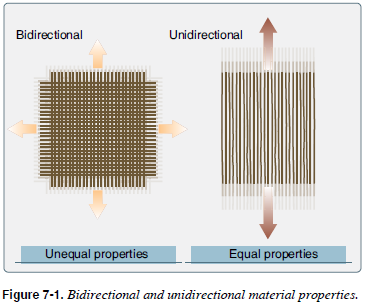

Um aspecto crucial dos compósitos é a orientação das fibras. A resistência e a rigidez de uma estrutura compósita dependem diretamente da sequência de orientação das camadas. Por exemplo, para resistir a cargas axiais, são necessárias camadas a 0°; para cargas de cisalhamento, camadas a ±45°; e para cargas laterais, camadas a 90°.

Existem diferentes configurações de orientação de fibras:

• Material unidirecional: As fibras correm em uma única direção, resultando em alta resistência e rigidez apenas nessa direção. As fitas pré-impregnadas (prepreg) são um exemplo dessa configuração.

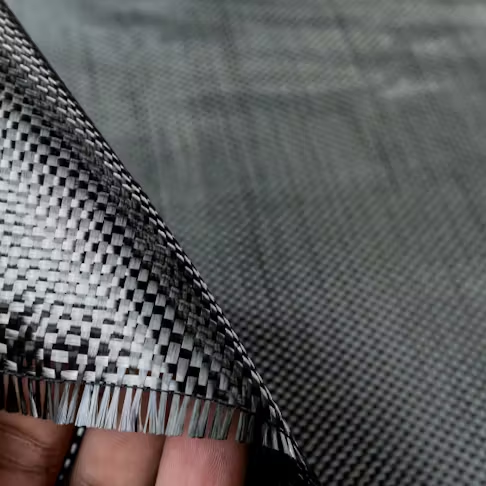

• Material bidirecional: As fibras correm em duas direções, geralmente a 90° uma da outra. Um tecido de trama simples é um exemplo de orientação bidirecional.

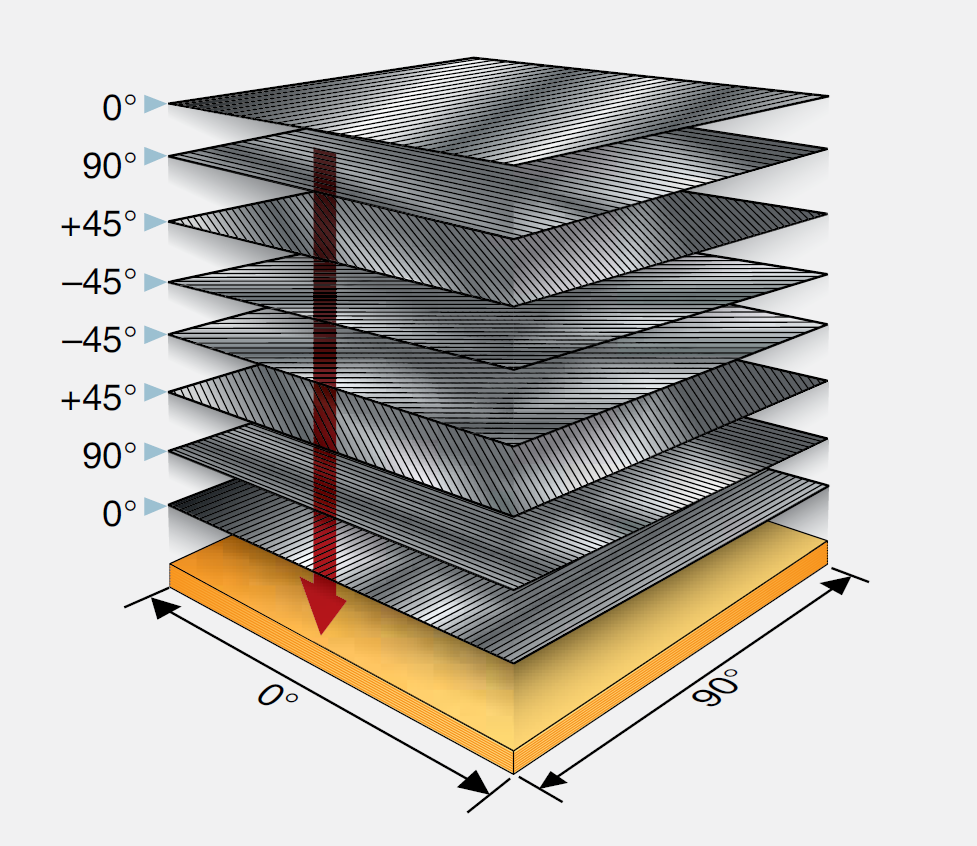

• Configuração quasi-isotrópica: As camadas são empilhadas em sequências de 0°, -45°, 45° e 90°, simulando as propriedades de um material isotrópico. Muitas estruturas aeroespaciais são feitas com esses materiais.

A amplitude prática de resistência e rigidez da fibra de carbono varia de valores tão baixos quanto os fornecidos pela fibra de vidro até tão altos quanto os fornecidos pelo titânio, dependendo da orientação das camadas em relação à carga aplicada.

Tipos de Fibras e Suas Aplicações

Fibra de Vidro

A fibra de vidro é frequentemente utilizada em estruturas secundárias de aeronaves, como carenagens, radomes e pontas de asas, além de pás de rotor de helicópteros. Na indústria da aviação, existem vários tipos de fibra de vidro:

• E-glass (vidro elétrico): Identificado para aplicações elétricas devido à sua alta resistência ao fluxo de corrente. É fabricado a partir de vidro borossilicato.
• S-glass e S2-glass: Identificam fibra de vidro estrutural com maior resistência que o E-glass. O S-glass é produzido a partir de silicato de magnésio-alumínio.

As vantagens da fibra de vidro incluem:

• Custo mais baixo que outros materiais compósitos
• Resistência à corrosão química ou galvânica
• Propriedades elétricas favoráveis (não conduz eletricidade)

A fibra de vidro possui cor branca e está disponível como tecido de fibra seca ou material pré-impregnado. Sua principal desvantagem é ser relativamente pesada, tornando difícil criar estruturas de suporte de carga mais leves que estruturas de alumínio equivalentes bem projetadas.

Kevlar® (Fibra de Aramida)

O Kevlar® é o nome comercial da DuPont para fibras de aramida, que são leves, fortes e resistentes. Na indústria aeronáutica, utilizam-se principalmente dois tipos:

• Kevlar® 49: Alta rigidez
• Kevlar® 29: Baixa rigidez

A principal vantagem das fibras de aramida é sua alta resistência a danos por impacto, por isso são frequentemente usadas em áreas propensas a impactos. Estudos mostram que componentes fabricados com Kevlar® podem absorver até 8% de seu peso em água, exigindo proteção contra o ambiente. Adicionalmente, o Kevlar® apresenta fraqueza em compressão e higroscopia (absorção de umidade).

Outras desvantagens incluem a dificuldade de perfuração e corte, pois as fibras facilmente se desfiam, necessitando de tesouras especiais. O Kevlar® é amplamente utilizado em aplicações militares balísticas e de blindagem corporal, possui cor amarela natural e está disponível como tecido seco e material pré-impregnado.

Fibra de Carbono/Grafite

Uma das primeiras distinções a serem feitas entre as fibras é a diferença entre fibras de carbono e grafite, embora os termos sejam frequentemente usados de forma intercambiável. Ambas são baseadas em redes de camadas de grafeno presentes no carbono, mas com estruturas diferentes:

• Grafite: As camadas de grafeno estão empilhadas com ordem tridimensional. Geralmente requer processamento prolongado em alta temperatura, tornando as fibras de grafite mais caras.
• Carbono: Apresenta apenas ordenamento bidimensional dentro das camadas, sem empilhamento regular.

As fibras de carbono são muito rígidas e resistentes, 3 a 10 vezes mais rígidas que as fibras de vidro. São utilizadas em aplicações estruturais de aeronaves, como vigas de piso, estabilizadores, controles de voo e estruturas primárias de fuselagem e asa.

Vantagens incluem alta resistência e resistência à corrosão. Entre as desvantagens, destaca-se a menor condutividade em comparação ao alumínio, exigindo uma malha ou revestimento de proteção contra raios para partes de aeronaves propensas a descargas atmosféricas. Outro inconveniente é seu alto custo. As fibras de carbono têm cor cinza ou preta e estão disponíveis como tecido seco e material pré-impregnado.

Um aspecto crítico é que as fibras de carbono têm alto potencial para causar corrosão galvânica quando usadas com fixadores e estruturas metálicas, exigindo isolamento adequado entre os materiais.

Fibras Especiais

Além das fibras mais comuns, a indústria aeroespacial utiliza fibras especiais para aplicações específicas:

1. Fibras de Boro: Extremamente rígidas e com alta resistência à tração e compressão. São usadas principalmente para reparar o revestimento de aeronaves de alumínio rachadas, pois a expansão térmica do boro é próxima à do alumínio, sem potencial de corrosão galvânica. No entanto, são muito caras e podem representar risco à saúde dos operadores.
2. Fibras Cerâmicas: Utilizadas para aplicações de alta temperatura, como pás de turbina em motores a jato. Podem suportar temperaturas de até 2.200°F (1.204°C).
3. Fibras de Proteção contra Raios: Em aeronaves compostas, especialmente aquelas com componentes de fibra de carbono, são necessários materiais condutores para proteção contra raios. Enquanto um avião de alumínio dissipa naturalmente as altas correntes de uma descarga atmosférica, as fibras de carbono são 1.000 vezes mais resistivas que o alumínio ao fluxo de corrente, e a resina epóxi é 1.000.000 de vezes mais resistiva. Para proteção contra raios, utilizam-se diversos materiais condutores, desde tecido de grafite revestido de níquel até malhas metálicas, fibra de vidro aluminizada e tintas condutoras. Esses materiais estão disponíveis tanto para aplicação úmida quanto como pré-impregnados.

Sistemas de Matriz e Resinas

Resinas Termofixas

A resina é um termo genérico usado para designar o polímero que forma a matriz do compósito. As resinas termofixas são os materiais mais diversos e amplamente utilizados dentre todos os materiais artificiais. Elas podem ser facilmente vertidas ou moldadas em qualquer forma, são compatíveis com a maioria dos outros materiais e curam rapidamente (por calor ou catalisador) em um sólido insolúvel.

As principais resinas termofixas utilizadas na indústria aeronáutica incluem:

1. Resinas de Poliéster: Relativamente baratas e de processamento rápido, geralmente usadas para aplicações de baixo custo. Resinas de poliéster com baixa produção de fumaça são usadas para partes interiores da aeronave.
2. Resina Vinil Éster: Sua aparência, propriedades de manuseio e características de cura são semelhantes às das resinas de poliéster convencionais. No entanto, a resistência à corrosão e as propriedades mecânicas dos compósitos de vinil éster são muito superiores aos compósitos de resina de poliéster padrão.
3. Resina Fenólica: As resinas fenol-formaldeído foram produzidas comercialmente pela primeira vez no início de 1900. São utilizadas para componentes interiores devido às suas características de baixa produção de fumaça e inflamabilidade.

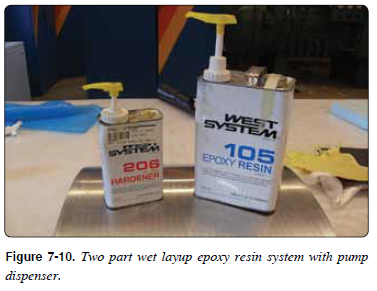

4. Epóxi: As resinas epóxi são termofixas polimerizáveis disponíveis em diversas viscosidades, de líquido a sólido. São amplamente utilizadas em materiais pré-impregnados e adesivos estruturais. Suas vantagens incluem alta resistência e módulo de elasticidade, baixos níveis de voláteis, excelente adesão, baixa contração, boa resistência química e facilidade de processamento. As principais desvantagens são a fragilidade e a redução de propriedades na presença de umidade. As temperaturas de cura variam da temperatura ambiente até aproximadamente 350°F (180°C), sendo mais comuns entre 250°F e 350°F (120-180°C).
5. Poliimidas: Excelentes em ambientes de alta temperatura, onde sua resistência térmica, estabilidade oxidativa, baixo coeficiente de expansão térmica e resistência a solventes beneficiam o projeto. Seus usos principais são em placas de circuito e estruturas quentes de motor e célula de aeronave. Uma poliimida pode ser uma resina termofixa ou um termoplástico.
6. Polibenzimidazóis (PBI): Extremamente resistentes a altas temperaturas, utilizados para materiais de alta temperatura. Disponíveis como adesivo e fibra.
7. Bismaleimidas (BMI): Possuem maior capacidade de temperatura e maior tenacidade que as resinas epóxi, proporcionando excelente desempenho em temperaturas ambiente e elevadas. O processamento das resinas bismaleimidas é semelhante ao das resinas epóxi. São utilizadas em motores aeroespaciais e componentes de alta temperatura.

Resinas Termoplásticas

Os materiais termoplásticos podem ser amolecidos repetidamente pelo aumento da temperatura e endurecidos pela diminuição da temperatura. A velocidade de processamento é a principal vantagem dos materiais termoplásticos. A cura química do material não ocorre durante o processamento, e o material pode ser moldado por moldagem ou extrusão quando está macio.

Os termoplásticos utilizados na indústria aeroespacial incluem:

1. Termoplásticos Semicristalinos: Possuem propriedades de resistência inerente à chama, tenacidade superior, boas propriedades mecânicas em temperaturas elevadas e após impacto, e baixa absorção de umidade. São utilizados em estruturas secundárias e primárias de aeronaves.
2. Termoplásticos Amorfos: Disponíveis em várias formas físicas, incluindo filmes, filamentos e pós. São notados por sua facilidade e velocidade de processamento, capacidade de alta temperatura, boas propriedades mecânicas, excelente tenacidade e resistência ao impacto, e estabilidade química. A estabilidade resulta em vida útil ilimitada, eliminando os requisitos de armazenamento a frio dos pré-impregnados termofixos.
3. Poliéter Éter Cetona (PEEK): Um termoplástico de alta temperatura. Este material cetônico aromático oferece excelentes características térmicas e de combustão e resistência a uma ampla gama de solventes e fluidos proprietários. O PEEK também pode ser reforçado com vidro e carbono.

Estágios de Cura das Resinas

As resinas termofixas utilizam uma reação química para curar. Existem três estágios de cura, denominados A, B e C:

• Estágio A: Os componentes da resina (material base e endurecedor) foram misturados, mas a reação química ainda não começou. A resina está no estágio A durante um procedimento de aplicação úmida.
• Estágio B: Os componentes da resina foram misturados e a reação química começou. O material engrossou e está pegajoso. As resinas dos materiais pré-impregnados estão no estágio B. Para evitar mais cura, a resina é colocada em um freezer a 0°F (-18°C). No estado congelado, a resina do material pré-impregnado permanece no estágio B. A cura começa quando o material é removido do freezer e aquecido novamente.
• Estágio C: A resina está totalmente curada. Algumas resinas curam à temperatura ambiente e outras precisam de um ciclo de cura a temperatura elevada para curar completamente.

Produtos Pré-Impregnados e Adesivos

Materiais Pré-Impregnados (Prepregs)

O material pré-impregnado consiste em uma combinação de matriz e reforço de fibra. Está disponível na forma unidirecional (uma direção de reforço) e na forma de tecido (várias direções de reforço). Todas as cinco principais famílias de resinas de matriz podem ser usadas para impregnar várias formas de fibra.

No pré-impregnado, a resina não está mais em um estágio de baixa viscosidade, mas foi avançada para um nível de cura do estágio B para melhores características de manuseio. Os seguintes produtos estão disponíveis na forma pré-impregnada:

• Fitas unidirecionais
• Tecidos tramados
• Rovings de filamentos contínuos
• Esteiras picadas

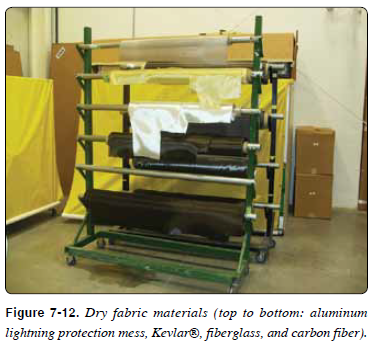

Os materiais pré-impregnados devem ser armazenados em um freezer a uma temperatura abaixo de 0°F (-18°C) para retardar o processo de cura. São curados com temperatura elevada, geralmente a 250°F (121°C) ou 350°F (177°C), utilizando autoclave, forno ou manta térmica. Normalmente são comprados e armazenados em rolo em uma bolsa plástica selada para evitar contaminação por umidade.

Adesivos para Compósitos

Adesivos em Filme

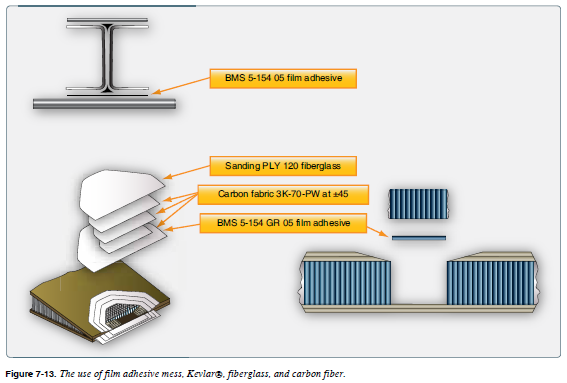

Adesivos estruturais para aplicações aeroespaciais são geralmente fornecidos como filmes finos suportados em um papel protetor e armazenados em condições refrigeradas (-18°C ou 0°F). Os adesivos em filme estão disponíveis usando agentes de cura de amina aromática de alta temperatura ou catalíticos com uma ampla gama de agentes flexibilizantes e tenacificantes.

Os adesivos em filme epóxi endurecidos com borracha são amplamente utilizados na indústria aeronáutica. O limite superior de temperatura de 121-177°C (250-350°F) é geralmente ditado pelo grau de endurecimento necessário e pela escolha geral de resinas e agentes de cura. Em geral, o endurecimento de uma resina resulta em uma temperatura de serviço utilizável mais baixa.

Os materiais em filme são frequentemente suportados por fibras que servem para melhorar o manuseio dos filmes antes da cura, controlar o fluxo de adesivo durante a colagem e auxiliar no controle da espessura da linha de colagem. As fibras podem ser incorporadas como esteiras de fibras curtas com orientação aleatória ou como tecido tramado.

Adesivos em Pasta

Os adesivos em pasta são usados como alternativa ao adesivo em filme. Estes são frequentemente usados para colar secundariamente remendos de reparo a peças danificadas e também utilizados em locais onde é difícil aplicar o adesivo em filme.

Os adesivos em pasta para colagem estrutural são feitos principalmente a partir de epóxi. Sistemas de uma parte e duas partes estão disponíveis. As vantagens dos adesivos em pasta são que podem ser armazenados à temperatura ambiente e têm uma longa vida útil. A desvantagem é que a espessura da linha de colagem é difícil de controlar, o que afeta a resistência da colagem.

Um tecido de scrim pode ser usado para manter o adesivo na linha de colagem ao colar remendos com adesivo em pasta.

Adesivos Expansíveis

A maioria dos adesivos expansíveis são chapas ou folhas de epóxi do estágio B com espessura de 0,025 polegada a 0,10 polegada. Curam a 250°F (121°C) ou 350°F (177°C). Durante o ciclo de cura, os adesivos expansíveis expandem.

Os adesivos expansíveis precisam ser armazenados no freezer, assim como os pré-impregnados, e têm uma vida útil limitada. São usados para unir peças tipo sanduíche (honeycomb) em uma construção sanduíche e para colar plugues de reparo ao núcleo existente durante um reparo com pré-impregnado.

Estruturas tipo Sanduíche e Materiais do Núcleo

Teoria das Estruturas Sanduíche

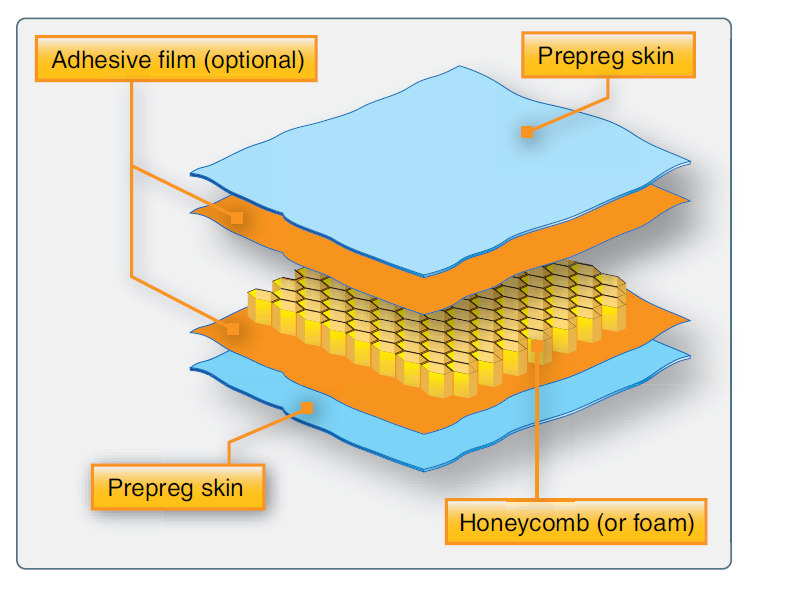

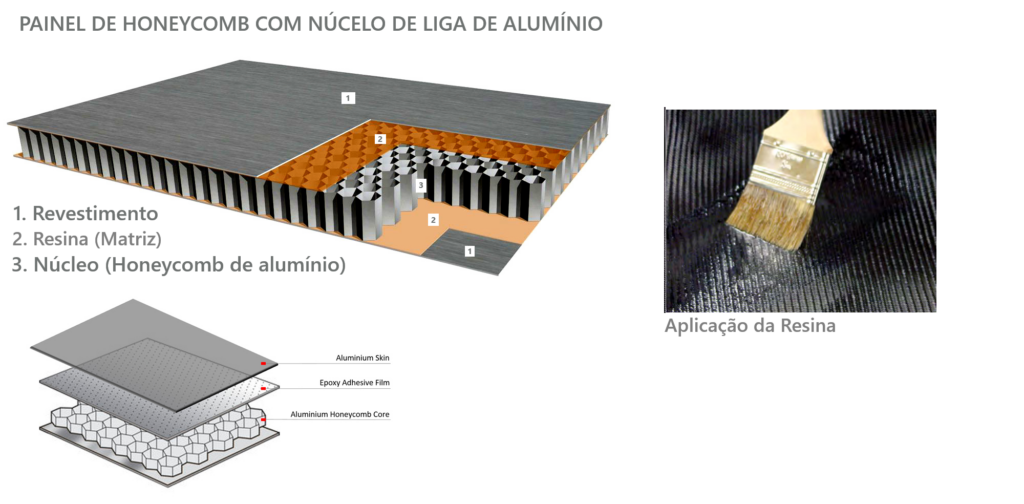

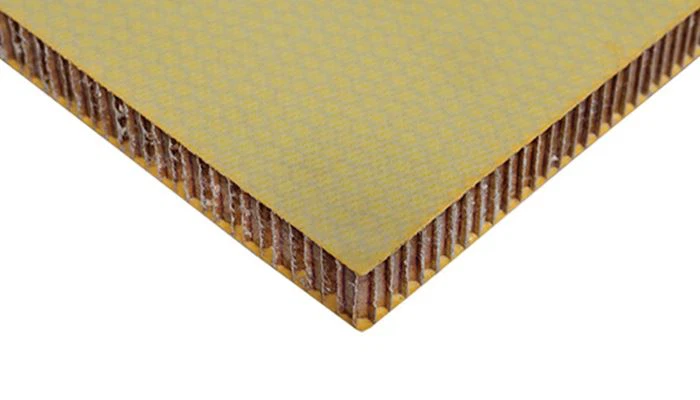

Uma construção tipo sanduíche é um conceito de painel estrutural que consiste, em sua forma mais simples, em duas chapas de face relativamente finas, paralelas, coladas e separadas por um núcleo relativamente espesso e leve. O núcleo suporta as as chapas contra flambagem e resiste a cargas de cisalhamento fora do plano. O núcleo deve ter alta resistência ao cisalhamento e rigidez à compressão.

A construção tipo sanduíche compósita é mais frequentemente fabricada usando cura em autoclave, cura por prensagem ou cura a vácuo. Os laminados do revestimento podem ser pré-curados e posteriormente colados ao núcleo, co-curados ao núcleo em uma operação, ou uma combinação dos dois métodos.

Exemplos de estrutura colmeia (honeycomb) incluem: spoilers de asa, carenagens, ailerons, flaps, naceles, painéis de piso e lemes.

Propriedades das Estruturas tipo Sanduíche

A construção sanduíche tem alta rigidez à flexão com peso mínimo em comparação com a construção de alumínio e laminado compósito. A maioria dos materiais de sanduíche (honeycomb) são anisotrópicos, ou seja, as propriedades são direcionais.

Aumentar a espessura do núcleo aumenta significativamente a rigidez da construção da colmeia, enquanto o aumento de peso é mínimo. Devido à alta rigidez de uma construção da colmeia, não é necessário usar enrijecedores externos, como longarinas e armações.

Materiais do revestimento

A maioria das estruturas tipo sanduíche (honeycomb) usadas na construção de aeronaves tem revestimento de alumínio, fibra de vidro, Kevlar® ou fibra de carbono. As folhas de revestimento de fibra de carbono não podem ser usadas com material de núcleo de colmeia de alumínio, pois causam corrosão do alumínio.

O titânio e o aço são usados para aplicações especiais em construções de alta temperatura. As folhas de revestimento de muitos componentes, como spoilers e controles de voo, são muito finas – às vezes apenas 3 ou 4 camadas. Relatórios de campo indicaram que essas folhas não têm boa resistência ao impacto.

Materiais do Núcleo tipo Colmeia

Colmeia (Honeycomb)

Cada material tipo colmeia proporciona certas propriedades e tem benefícios específicos. O material de núcleo de colmeia mais comum usado para estruturas colmeia de aeronaves é o papel de aramida (Nomex® ou Korex®). A fibra de vidro é usada para aplicações de maior resistência.

Os materiais de núcleo de colemeia incluem:

• Papel Kraft: Relativamente baixa resistência, boas propriedades isolantes, disponível em grandes quantidades e baixo custo.
• Termoplásticos: Boas propriedades isolantes, boa absorção de energia e/ou redirecionamento, paredes de célula lisas, resistência à umidade e química, são ambientalmente compatíveis, esteticamente agradáveis e têm um custo relativamente baixo.
• Alumínio: Melhor relação resistência-peso e absorção de energia, tem boas propriedades de transferência de calor, propriedades de blindagem eletromagnética, tem paredes de célula lisas e finas, é usinável e tem um custo relativamente baixo.
• Aço: Boas propriedades de transferência de calor, propriedades de blindagem eletromagnética e resistente ao calor.
• Metais especiais (titânio): Relação resistência-peso relativamente alta, boas propriedades de transferência de calor, resistência química e resistente ao calor a temperaturas muito altas.
• Papel de aramida: Resistente à chama, retardante de fogo, boas propriedades isolantes, baixas propriedades dielétricas e boa formabilidade.
• Fibra de vidro: Propriedades de cisalhamento adaptáveis por sobreposição, baixas propriedades dielétricas, boas propriedades isolantes e boa formabilidade.
• Carbono: Boa estabilidade dimensional e retenção, retenção de propriedades a altas temperaturas, alta rigidez, coeficiente de expansão térmica muito baixo, condutividade térmica adaptável, módulo de cisalhamento relativamente alto e muito caro.
• Cerâmicas: Resistentes ao calor a temperaturas muito altas, boas propriedades isolantes, estão disponíveis em tamanhos de célula muito pequenos e são muito caras.

As células do núcleo de colmeia para aplicações aeroespaciais são geralmente hexagonais. As células são feitas pela colagem de folhas empilhadas em locais especiais. As folhas empilhadas são expandidas para formar hexágonos. A direção paralela às folhas é chamada de direção da fita.

O núcleo hexagonal bissectado tem outra folha de material cortando cada hexágono. A colmeia hexagonal bissectado é mais rígida e forte que o núcleo hexagonal. O núcleo superexpandido é feito expandindo as folhas mais do que o necessário para fazer hexágonos. As células do núcleo superexpandido são retangulares. O núcleo superexpandido é flexível perpendicular à direção da fita e é usado em painéis com curvas simples. O núcleo em forma de sino, ou flexcore, tem paredes de célula curvas, que o tornam flexível em todas as direções. O núcleo em forma de sino é usado em painéis com curvas complexas.

O núcleo de colmeia está disponível com diferentes tamanhos de célula. Tamanhos menores proporcionam melhor suporte para as folhas do revestimento do núcleo ou sanduíche (honeycomb). A colmeia também está disponível em diferentes densidades. O núcleo de colemeia de maior densidade é mais forte e mais rígido que o núcleo de menor densidade.

Danos e Inspeção em Compósitos

Tipos de Danos em Materiais Compósitos

Defeitos de Fabricação

Os defeitos de fabricação em compósitos incluem:

• Delaminação
• Áreas com falta de resina
• Áreas ricas em resina
• Bolhas, bolhas de ar
• Rugas
• Vazios
• Decomposição térmica

Os danos de fabricação incluem anomalias como porosidade, microfissuras e delaminações resultantes de discrepâncias no processamento. Também incluem itens como cortes de borda inadvertidos, arranhões e raspagens na superfície, furos de fixadores danificados e danos por impacto.

Uma peça é rica em resina se muita resina for usada; para aplicações não estruturais, isso não é necessariamente ruim, mas adiciona peso. Uma peça é chamada de pobre em resina se muita resina for drenada durante o processo de cura ou se não for aplicada resina suficiente durante o processo de aplicação úmida. As áreas pobres em resina são indicadas por fibras que aparecem na superfície. A proporção 60:40 de fibra para resina é considerada ideal.

Danos em Serviço

Os defeitos em serviço incluem:

• Degradação ambiental
• Danos por impacto
• Fadiga
• Rachaduras por sobrecarga local
• Descolagem
• Delaminação
• Fratura de fibra
• Erosão

Muitas estruturas tipo sanduíche (honeycomb), como spoilers de asa, carenagens, controles de voo e portas de trem de pouso, têm finos revestimentos que apresentaram problemas de durabilidade que podem ser agrupados em três categorias: baixa resistência ao impacto, infiltração de líquido e erosão.

Essas estruturas têm rigidez e resistência adequadas, mas baixa resistência a um ambiente de serviço no qual as peças são pisadas, ferramentas são derrubadas e o pessoal de serviço frequentemente desconhece a fragilidade das peças de sandwich com chapas finas.

Os danos a esses componentes, como esmagamento do núcleo, danos por impacto e descolamentos, são frequentemente fáceis de detectar com uma inspeção visual devido aos finos revestimentos. No entanto, às vezes são negligenciados ou danificados pelo pessoal de serviço que não deseja atrasar a partida da aeronave ou chamar atenção para seus incidentes, o que pode refletir negativamente em seu histórico de desempenho. Portanto, às vezes os danos são deixados sem verificação, frequentemente resultando no crescimento do dano devido à infiltração de líquido no núcleo.

O reparo de peças devido à infiltração de líquido pode variar dependendo do líquido, mais comumente água ou Skydrol (fluido hidráulico). A água tende a criar danos adicionais em peças reparadas durante a cura, a menos que toda a umidade seja removida da peça.

A maioria dos sistemas de materiais de reparo cura em temperaturas acima do ponto de ebulição da água, o que pode causar um descolamento na interface chapa-núcleo onde a água aprisionada reside. Por esse motivo, ciclos de secagem do núcleo são tipicamente incluídos antes de realizar qualquer reparo.

O Skydrol apresenta um problema diferente. Uma vez que o núcleo de uma peça sanduíche está saturado, a remoção completa do Skydrol é quase impossível.

A peça continua a exsudar o líquido mesmo na cura até que as linhas de colagem possam ficar contaminadas e a colagem completa não ocorre. A remoção do núcleo contaminado e do adesivo como parte do reparo é altamente recomendada.

Métodos de Inspeção Não Destrutiva (NDI) de Compósitos

Inspeção Visual

A inspeção visual é o método de inspeção primário para inspeções em serviço. A maioria dos tipos de danos causa chamuscamento, manchas, amassados, penetração, abrasão ou lascamento da superfície composta, tornando o dano visível. Uma vez detectado o dano, a área afetada precisa ser inspecionada mais de perto usando lanternas, lupas, espelhos e boroscópios.

Essas ferramentas são usadas para magnificar defeitos que, de outra forma, podem não ser facilmente vistos e para permitir a inspeção visual de áreas que não são facilmente acessíveis.

Falta de resina, excesso de resina, rugas, pontamento de camadas, descoloração (devido a superaquecimento, raio, etc.), danos por impacto por qualquer causa, matéria estranha, bolhas e descolamento são algumas das discrepâncias que podem ser detectadas com uma inspeção visual.

No entanto, a inspeção visual não encontra falhas internas no compósito, como delaminações, descolamentos e craquelamento da matriz. Técnicas de NDI mais sofisticadas são necessárias para detectar esses tipos de defeitos.

Teste Sônico Audível (Teste de Moeda)

Às vezes referido como áudio, sônico ou teste de moeda, esta técnica faz uso de frequências na faixa audível (10 Hz a 20 Hz). Um método surpreendentemente preciso nas mãos de pessoal experiente, o teste de batida é talvez a técnica mais comum usada para a detecção de delaminação e/ou descolamento.

O método é realizado batendo na área de inspeção com um disco sólido redondo ou dispositivo tipo martelo leve e ouvindo a resposta da estrutura ao martelo. Um som claro, nítido e ressonante é indicativo de uma estrutura sólida bem colada, enquanto um som abafado ou tipo batida indica uma área discrepante.

O teste de batida que você menciona é um método de inspeção não destrutiva utilizado para detectar delaminações, descolamentos ou falhas de adesão em estruturas aeronáuticas.

A taxa de batidas deve ser rápida o suficiente para produzir um som que permita identificar diferenças no tom, o que é fundamental para detectar áreas com problemas. Este método é particularmente eficaz em:

1. Linhas de colagem entre chapas finas e enrijecedores
2. Estruturas sanduíche de colmeia (honeycomb) com revestimentos finos
3. Áreas próximas à superfície de laminados espessos, como suportes de pás de rotor

O princípio de funcionamento baseia-se na diferença sonora produzida: áreas bem coladas ou íntegras produzem um som mais agudo e claro, enquanto áreas com delaminações ou descolamentos produzem um som mais grave ou abafado. Esta diferença de tom é o indicador que permite ao técnico identificar regiões com possíveis defeitos.

Este método de inspeção é valorizado na manutenção aeronáutica por ser:

• Rápido de executar
• Não requerer equipamentos sofisticados
• Permitir a inspeção de grandes áreas em pouco tempo
• Não causar danos à estrutura inspecionada

É importante ressaltar que, embora seja um método eficaz para uma avaliação inicial, pode ser necessário complementá-lo com outros métodos de inspeção mais precisos para confirmar e dimensionar os defeitos encontrados.

Teste de Batida Automatizado

Este teste é muito similar ao teste de batida manual, exceto pelo uso de um solenoide em vez de um martelo. O solenoide produz múltiplos impactos em uma única área. A ponta do impactador tem um transdutor que registra o sinal de força versus tempo do impactador. A magnitude da força depende do impactador, da energia de impacto e das propriedades mecânicas da estrutura.

A duração do impacto (período) não é sensível à magnitude da força de impacto; no entanto, essa duração muda à medida que a rigidez da estrutura é alterada. Portanto, o sinal de uma região sem falhas é usado para calibração, e qualquer desvio desse sinal sem falhas indica a existência de dano.

Inspeção Ultrassônica

A inspeção ultrassônica tem se mostrado uma ferramenta muito útil para a detecção de delaminações internas, vazios ou inconsistências em componentes compósitos que não são discerníveis usando metodologia visual ou de batida. Existem muitas técnicas ultrassônicas; no entanto, cada técnica usa energia de onda sonora com uma frequência acima da faixa audível.

Uma onda sonora de alta frequência (geralmente vários MHz) é introduzida na peça e pode ser direcionada para viajar normal à superfície da peça, ou ao longo da superfície da peça, ou em algum ângulo predefinido para a superfície da peça.

Você pode precisar tentar diferentes direções para localizar o fluxo. O som introduzido é então monitorado conforme ele viaja sua rota designada através da peça para qualquer mudança significativa.

As ondas sonoras ultrassônicas têm propriedades semelhantes às ondas de luz. Quando uma onda ultrassônica atinge um objeto interruptor, a onda ou energia é absorvida ou refletida de volta para a superfície. A energia sônica interrompida ou diminuída é então captada por um transdutor receptor e convertida em uma exibição em um osciloscópio ou um gravador de gráfico. A exibição permite ao operador avaliar as indicações discrepantes comparativamente com aquelas áreas conhecidas como boas.

Entre as técnicas ultrassônicas mais comuns estão:

1. Inspeção Ultrassônica por Transmissão Completa: Usa dois transdutores, um em cada lado da área a ser inspecionada. O sinal ultrassônico é transmitido de um transdutor para o outro. A perda de intensidade do sinal é então medida pelo instrumento. O instrumento mostra a perda como uma porcentagem da intensidade do sinal original ou a perda em decibéis. A perda de sinal é comparada com um padrão de referência. Áreas com uma perda maior que o padrão de referência indicam uma área defeituosa.
2. Inspeção Ultrassônica por Eco de Pulso: A inspeção ultrassônica de um único lado pode ser realizada usando técnicas de eco de pulso. Neste método, uma única unidade de busca funciona como transdutor transmissor e receptor que é excitado por pulsos de alta tensão. Cada pulso elétrico ativa o elemento transdutor. Este elemento converte a energia elétrica em energia mecânica na forma de uma onda sonora ultrassônica. A energia sônica viaja através de uma ponta de contato de Teflon® ou metacrilato para a peça de teste. Uma forma de onda é gerada na peça de teste e é captada pelo elemento transdutor. Qualquer mudança na amplitude do sinal recebido, ou tempo necessário para o eco retornar ao transdutor, indica a presença de um defeito.
3. Inspeção com Testador de Colagem Ultrassônico: Testadores de colagem de baixa frequência e alta frequência são usados para inspeções ultrassônicas de estruturas compósitas. Estes testadores de colagem usam uma sonda de inspeção que tem um ou dois transdutores. O testador de colagem de alta frequência é usado para detectar delaminações e vazios. Ele não pode detectar um descolamento entre a chapa e o núcleo de colmeia. Ele pode detectar defeitos tão pequenos quanto 0,5 polegada de diâmetro. O testador de colagem de baixa frequência usa dois transdutores e é usado para detectar delaminação, vazios e descolamentos da chapa para núcleo colmeia. Este método de inspeção não detecta qual lado da peça está danificado e não pode detectar defeitos menores que 1,0 polegada.
4. Inspeção por Array em Fase: A inspeção por array em fase é um dos mais recentes instrumentos ultrassônicos para detectar falhas em estruturas compósitas. Ele opera sob o mesmo princípio de operação que o eco de pulso, mas usa 64 sensores ao mesmo tempo, o que acelera o processo.

Outros Métodos de Inspeção

1. Radiografia: A radiografia, frequentemente referida como raio-X, é um método de NDI muito útil porque essencialmente permite uma visão do interior da peça. Este método de inspeção é realizado passando raios-X através da peça ou conjunto sendo testado enquanto registra a absorção dos raios em um filme sensível a raios-X. O filme exposto, quando revelado, permite ao inspetor analisar variações na opacidade da exposição registrada no filme, efetivamente criando uma visualização da relação dos detalhes internos do componente.
2. Termografia: A inspeção térmica compreende todos os métodos em que dispositivos sensíveis ao calor são usados para medir variações de temperatura para peças sob inspeção. O princípio básico da inspeção térmica consiste em medir ou mapear temperaturas superficiais quando o calor flui de, para ou através de um objeto de teste. Todas as técnicas termográficas dependem de diferenciais na condutividade térmica entre áreas normais, livres de defeitos, e aquelas que têm um defeito.
3. Detector de Umidade: Um medidor de umidade pode ser usado para detectar água em estruturas sanduíche (honeycomb). Um medidor de umidade mede a perda de potência de RF causada pela presença de água. O medidor de umidade é frequentemente usado para detectar umidade em radomes de nariz.

Tendências e Futuro dos Compósitos na Indústria Aeronáutica

Nas décadas que se seguiram à Segunda Guerra Mundial, os compósitos ganharam um papel importante no projeto de estruturas de aeronaves. Sua flexibilidade de projeto e resistência à corrosão, bem como as altas taxas de força/peso possíveis, sem dúvida continuarão a levar a projetos de aeronaves mais inovadores no futuro.

O uso de materiais compósitos na aviação comercial atingiu um marco significativo com o Boeing 787 Dreamliner, cuja fuselagem e asas são feitas quase inteiramente de materiais compósitos, representando aproximadamente 50% do peso da aeronave. O Airbus A350 XWB seguiu essa tendência, com estruturas compostas constituindo cerca de 53% de seu peso.

Os benefícios são substanciais: redução de peso de até 30% em comparação com estruturas de alumínio equivalentes, maior resistência à fadiga e corrosão, menor necessidade de manutenção e maior vida útil de componentes. Além disso, a capacidade de formar estruturas aerodinâmicas mais suaves com curvas complexas contribui para maior eficiência de combustível.

A indústria continua a desenvolver novos materiais compósitos com melhores propriedades, como compósitos de matriz cerâmica (CMC) para aplicações de altíssima temperatura em motores e compósitos auto-regeneradores que podem “curar” pequenos danos automaticamente. Técnicas de fabricação mais eficientes, como deposição automática de fibras e impressão 3D de compósitos, estão reduzindo custos e expandindo as possibilidades de design.

À medida que a indústria aeroespacial se esforça para reduzir emissões e aumentar a eficiência, os materiais compósitos continuarão a desempenhar um papel crucial na próxima geração de aeronaves. Desde o Cirrus SR-20 até o Boeing 787, é evidente que os compósitos encontraram um lugar permanente na construção de aeronaves.

Conclusão

Os materiais compósitos revolucionaram a indústria aeronáutica, oferecendo uma combinação única de propriedades que superam os materiais tradicionais em muitas aplicações. A capacidade de ajustar a resistência e a rigidez através da orientação das fibras permite designs otimizados para requisitos específicos, resultando em aeronaves mais leves, eficientes e duráveis.

Embora apresentem desafios únicos, como detecção de danos e procedimentos especializados de reparo, os benefícios dos compósitos – incluindo relação força/peso superior, resistência à corrosão e flexibilidade de design – continuam a impulsionar sua adoção crescente na indústria aeroespacial.

A evolução dos materiais compósitos na aviação ilustra como a inovação em materiais pode transformar um setor inteiro. Desde as primeiras aplicações em componentes secundários até seu uso atual em estruturas primárias de aeronaves comerciais, os compósitos demonstraram sua capacidade de enfrentar os desafios mais exigentes da engenharia aeroespacial.

Conforme a indústria avança em direção a um futuro de maior eficiência energética e menor impacto ambiental, os materiais compósitos permanecerão essenciais. O desenvolvimento contínuo de novas fibras, matrizes e técnicas de fabricação promete expandir ainda mais as capacidades desses materiais extraordinários, redefinindo os limites do que é possível na tecnologia aeroespacial.

Inspeção, Manutenção e Segurança de Compósitos

Considerações de Segurança

A manipulação de materiais compósitos avançados, incluindo pré-impregnados, sistemas de resina, solventes de limpeza e adesivos, pode ser perigosa, sendo fundamental utilizar equipamentos de proteção individual. É importante ler e compreender as Fichas de Dados de Segurança de Materiais (MSDS) e manusear corretamente todos os produtos químicos, resinas e fibras.

Proteção Ocular

Sempre proteja os olhos contra produtos químicos e objetos voadores. Use óculos de segurança em todos os momentos e, ao misturar ou derramar ácidos, use um protetor facial. Nunca use lentes de contato corretivas em uma oficina, mesmo com óculos de segurança, pois alguns solventes químicos podem derreter as lentes e danificar os olhos.

Proteção Respiratória

Não respire poeira de fibra de carbono e certifique-se sempre de que há um bom fluxo de ar onde o trabalho é realizado. Sempre use equipamentos para auxiliar na respiração ao trabalhar em um espaço confinado. Use um aspirador próximo à fonte da poeira para removê-la do ar.

Proteção da Pele

Durante o trabalho de reparo de compósitos, proteja sua pele de materiais perigosos. Produtos químicos podem permanecer nas mãos que queimam a pele sensível. Sempre use luvas e roupas que ofereçam proteção contra materiais tóxicos. Use apenas luvas aprovadas que protejam a pele e não contaminem o material compósito.

Proteção contra Incêndio

A maioria dos solventes é inflamável. Feche todos os recipientes de solventes e armazene em um armário à prova de fogo quando não estiverem em uso. Certifique-se de que os solventes sejam mantidos longe de áreas onde a eletricidade estática pode ocorrer. É preferível usar ferramentas movidas a ar. Se ferramentas elétricas forem usadas, certifique-se de que sejam do tipo fechado.

Treinamento e Certificação

Dada a complexidade dos materiais compósitos e suas técnicas de reparo, o treinamento adequado é essencial para os técnicos. Organizações como a Federal Aviation Administration (FAA) nos Estados Unidos e a Agência Nacional de Aviação Civil (ANAC) no Brasil oferecem programas de certificação para técnicos que trabalham com estruturas de compósitos.

Estes programas tipicamente cobrem:

• Fundamentos de materiais compósitos
• Métodos de inspeção não destrutiva
• Técnicas de reparo aprovadas
• Segurança no manuseio de materiais
• Documentação e registros de reparo

É fundamental que os técnicos mantenham suas certificações atualizadas e continuem seu desenvolvimento profissional à medida que novos materiais e técnicas são introduzidos na indústria.

Documentação e Rastreabilidade

A documentação adequada é crucial para reparos em materiais compósitos. Todos os materiais utilizados, procedimentos seguidos e inspeções realizadas devem ser registrados meticulosamente. Isso inclui:

1. Identificação de materiais: Todos os materiais compósitos têm prazos de validade e condições de armazenamento específicas. A rastreabilidade desses materiais é essencial para garantir que apenas materiais dentro da validade sejam utilizados.
2. Registros de tempo e temperatura: Para materiais pré-impregnados, o tempo fora do freezer (vida mecânica) deve ser documentado para garantir que o material não tenha iniciado a cura prematuramente.
3. Documentação de ciclos de cura: Parâmetros como rampas de temperatura, tempos de permanência e pressões aplicadas devem ser registrados para verificar que o reparo foi processado corretamente.
4. Resultados de inspeção pós-reparo: Métodos utilizados e resultados obtidos devem ser documentados para demonstrar a integridade do reparo.

Essa documentação não apenas atende aos requisitos regulatórios, mas também fornece dados valiosos para análises futuras caso surjam problemas com o reparo.

Aplicações Específicas de Compósitos na Aviação Moderna

Aeronaves Comerciais

A adoção de materiais compósitos em aeronaves comerciais modernas transformou o design e a eficiência dessas aeronaves:

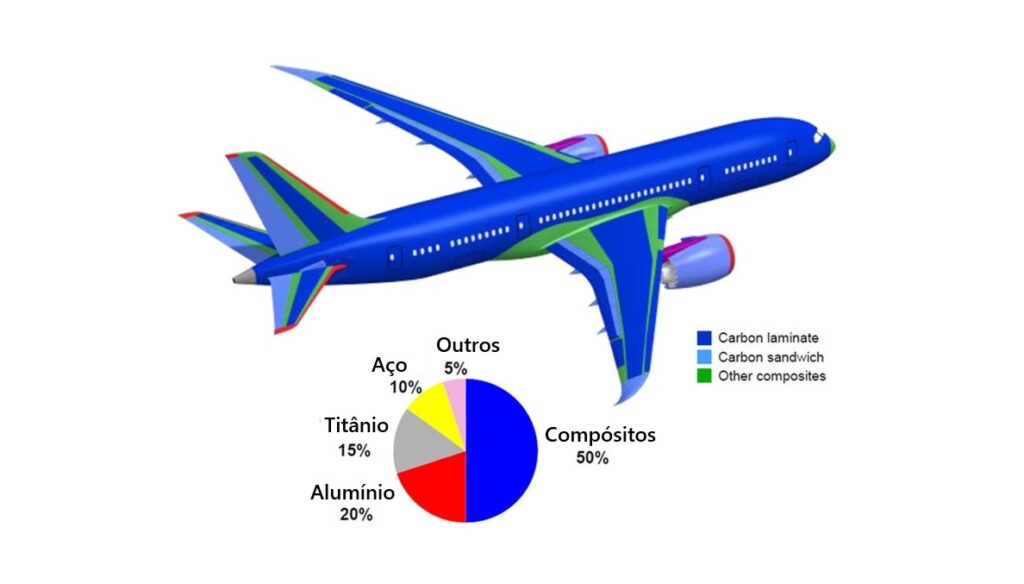

1. Boeing 787 Dreamliner: Com aproximadamente 50% de seu peso em materiais compósitos, o 787 representa um marco na utilização de compósitos em aviação comercial. Sua fuselagem monolítica de compósito permite:
   • Pressurização mais alta na cabine (equivalente a 6.000 pés de altitude em vez dos tradicionais 8.000 pés)
   • Maior umidade na cabine sem preocupações com corrosão
   • Janelas 30% maiores que designs tradicionais
   • Economia de combustível de 20% em comparação com o Boeing 767
2. Airbus A350 XWB: Com 53% de sua estrutura feita de compósitos, o A350 utiliza tecnologias semelhantes às do 787, com ênfase particular em:
   • Seções de fuselagem fabricadas como estruturas monolíticas
   • Asas e empenagem totalmente compostas
   • Integração avançada de sistemas para reduzir o peso total
3. Bombardier C Series (Airbus A220): Embora utilize menos compósitos que o 787 ou A350 (aproximadamente 20% do peso estrutural), o C Series emprega compósitos estrategicamente em:
   • Empenagem
   • Asas
   • Naceles de motor

Aviação Executiva e Geral

A aviação executiva e geral foi pioneira no uso extensivo de compósitos:

1. Cirrus SR Series: A série SR de aeronaves apresenta uma estrutura primária quase totalmente em compósito, incluindo o sistema de paraquedas para toda a aeronave (CAPS) patenteado.
2. Gulfstream G650: Utiliza compósitos extensivamente em superfícies de controle, empenagem e componentes estruturais secundários.
3. HondaJet: Apresenta uma combinação única de fuselagem de alumínio com uma asa avançada de compósito e estabilizadores.
4. Pilatus PC-12 NG: Utiliza compósitos para carenagens, superfícies de controle e componentes não estruturais para redução de peso.

Helicópteros

Os helicópteros modernos fazem uso extensivo de materiais compósitos devido às suas propriedades superiores em ambientes de alta vibração e seus benefícios de peso:

1. Sikorsky S-97 Raider: Utiliza pás de rotor de material compósito avançado e uma estrutura de fuselagem de compósito que contribui para sua capacidade de alta velocidade.
2. Airbus H160: Apresenta pás de rotor Blue Edge™ totalmente compostas que reduzem significativamente o ruído em comparação com designs convencionais.
3. Bell 525 Relentless: Incorpora uma fuselagem de compósito e sistema de rotor que melhora a eficiência aerodinâmica e reduz os requisitos de manutenção.

Veículos Aéreos Não Tripulados (UAVs)

Os UAVs representam uma das aplicações mais inovadoras de materiais compósitos:

1. General Atomics MQ-9 Reaper: Estrutura primária de compósito que permite uma combinação de longo alcance e alta capacidade de carga útil.
2. Northrop Grumman Global Hawk: Utiliza estrutura de compósito avançado para missões de alta altitude e longa resistência (HALE).
3. UAVs comerciais: A maioria dos drones comerciais modernos utiliza extensivamente materiais compósitos para maximizar a relação resistência/peso e melhorar a eficiência energética.

Desafios e Oportunidades Futuras

Desafios Técnicos Contínuos

1. Detecção de danos: Apesar dos avanços em técnicas de NDI, a detecção de danos por impacto de baixa energia em estruturas compósitas continua sendo um desafio. A pesquisa contínua em sensores integrados e métodos de monitoramento de saúde estrutural pode oferecer soluções futuras.
2. Reparabilidade em campo: Os reparos em estruturas primárias de compósito geralmente exigem equipamentos especializados e condições controladas. Desenvolver métodos de reparo em campo mais eficazes continua sendo uma área de pesquisa ativa.
3. Reciclagem: Ao contrário dos metais, os compósitos de matriz termofixável são difíceis de reciclar. À medida que mais aeronaves compostas chegam ao fim de sua vida útil, a reciclagem eficiente se torna uma preocupação crescente.

Oportunidades Tecnológicas

1. Compósitos multifuncionais: Estruturas que combinam funções estruturais com capacidades adicionais:
   • Compósitos com sensores integrados para monitoramento
   • Materiais com capacidade de auto-reparo
   • Estruturas que incorporam blindagem eletromagnética ou gerenciamento térmico
2. Fabricação aditiva (impressão 3D): Os avanços em impressão 3D de compósitos estão permitindo geometrias complexas e estruturas personalizadas que seriam impossíveis com métodos tradicionais de fabricação.
3. Compósitos termoplásticos: Crescente uso de compósitos de matriz termoplástica que oferecem:
   • Processamento mais rápido
   • Melhor tolerância a danos
   • Potencial para reciclagem
   • Vida útil ilimitada (sem preocupações com vida de prateleira)
4. Nanomateriais: A incorporação de nanotubos de carbono, grafeno e outros nanomateriais em compósitos pode melhorar significativamente suas propriedades:
   • Aumento da resistência e rigidez
   • Melhor condutividade elétrica e térmica
   • Capacidades multifuncionais aprimoradas

Sustentabilidade e Meio Ambiente

À medida que a indústria aeroespacial se concentra cada vez mais na sustentabilidade, os materiais compósitos enfrentam tanto desafios quanto oportunidades:

1. Redução da pegada de carbono: Embora os compósitos frequentemente resultem em aeronaves mais leves e eficientes em termos de combustível, sua fabricação pode ser intensiva em energia. A pesquisa em processos de fabricação de baixa energia e uso de matérias-primas de base biológica está em andamento.
2. Compósitos de base biológica: Desenvolvimento de fibras e matrizes derivadas de fontes renováveis:
   • Fibras de linho, cânhamo e outros materiais vegetais
   • Resinas derivadas de óleos vegetais e outros precursores biológicos
3. Estratégias de fim de vida: Desenvolvimento de abordagens mais eficazes para reutilização, repropósito e reciclagem de estruturas compósitas ao final da vida útil da aeronave.

---

Glossário de Materiais Compósitos

Adesivo

É uma substância utilizada para unir permanentemente diferentes componentes estruturais, substituindo ou complementando métodos tradicionais de fixação mecânica, como rebites ou parafusos. Esses adesivos são projetados para suportar cargas estruturais, resistir a condições ambientais adversas e manter a integridade da união ao longo do tempo.

Adesivo em Filme
Tipo de adesivo fornecido como filme fino, geralmente suportado em papel protetor e armazenado refrigerado. Usado em aplicações aeroespaciais para colar componentes compósitos.

Adesivo em Pasta
Alternativa ao adesivo em filme, frequentemente usado para colar remendos de reparo a peças danificadas. Geralmente feito de epóxi, disponível em sistemas de uma ou duas partes.

Adesivos Expansíveis
Chapas ou folhas de epóxi no estágio B com espessura de 0,025 a 0,10 polegada que expandem durante o ciclo de cura. Usados para unir peças em estruturas sanduíche.

Anisotrópico
Material que apresenta propriedades mecânicas e/ou físicas variáveis conforme a direção, sendo mais forte e rígido na direção das fibras.

Aramida
Fibra sintética de alto desempenho conhecida comercialmente como Kevlar®. Caracteriza-se por ser leve, forte e resistente ao impacto, sendo utilizada em áreas propensas a danos.

Autoclave
Sistema pressurizado utilizado para curar materiais compósitos sob condições específicas de tempo, temperatura e pressão.

Bismaleimidas (BMI)
Resinas com maior capacidade de temperatura e tenacidade que as resinas epóxi, proporcionando excelente desempenho em temperaturas ambiente e elevadas.

Bordo de Ataque
Parte frontal de uma superfície aerodinâmica, como uma asa ou estabilizador, que primeiro entra em contato com o fluxo de ar.

Bordo de Fuga
Extremidade traseira de uma superfície aerodinâmica, como uma asa ou estabilizador.

Ciclo de Cura
Sequência controlada de tempo, temperatura e pressão usada para curar uma resina termofixa ou material pré-impregnado.

Co-curar
Processo em que duas partes são curadas simultaneamente. A interface entre as duas partes pode ou não ter uma camada adesiva.

Colmeia (Honeycomb)
Estrutura de núcleo leve usada em construções tipo sanduíche, formada por células geralmente hexagonais. Proporciona alta resistência com peso mínimo.

Compósito
Material formado pela combinação de dois ou mais materiais com propriedades físicas ou químicas distintas, que permanecem separados e distintos no produto final, resultando em um material com características superiores.

Compósito Avançado
Material compósito feito de material fibroso incorporado em uma matriz de resina, geralmente laminado com fibras orientadas em direções alternadas para dar força e rigidez.

Compósitos de Matriz Cerâmica (CMC)
Compósitos que utilizam cerâmicas como matriz, proporcionando resistência a altas temperaturas e estabilidade térmica, sendo utilizados em componentes expostos a condições extremas.

Compósitos de Matriz Metálica (MMC)
Compósitos que utilizam metais como matriz, oferecendo alta resistência e capacidade de operar em temperaturas elevadas.

Compósitos de Matriz Termofixa
Compósitos que utilizam resinas termofixas como matriz, proporcionando alta resistência térmica e estabilidade dimensional após a cura.

Compósitos de Matriz Termoplástica
Compósitos que utilizam termoplásticos como matriz, oferecendo vantagens como reciclabilidade e processos de fabricação mais rápidos.

Compósitos Híbridos
Compósitos que combinam dois ou mais tipos de fibras de reforço em uma única matriz, visando obter uma combinação ideal de propriedades mecânicas e físicas.

Delaminação
Separação entre camadas em um laminado compósito, geralmente causada por impacto, sobrecarga ou defeitos de fabricação.

Descolamento
Falha na ligação adesiva entre componentes, como entre o revestimento e o núcleo em estruturas tipo sanduíche.

Enrolamento Filamentar
Técnica de fabricação de compósitos onde filamentos contínuos são enrolados em torno de um molde para formar estruturas ocas e resistentes, como tubos e tanques de pressão.

Envelhecimento Ambiental
Degradação das propriedades dos compósitos devido à exposição a fatores ambientais como umidade, temperatura e radiação UV.

Epóxi
Resina termofixa polimerizável disponível em diversas viscosidades, amplamente utilizada em materiais pré-impregnados e adesivos estruturais devido à sua alta resistência, baixa contração e boa adesão.

Estágio A
Fase inicial da cura de resinas termofixas, onde os componentes foram misturados mas a reação química ainda não começou.

Estágio B
Fase intermediária da cura de resinas termofixas, onde a reação química começou. O material engrossou e está pegajoso. Os materiais pré-impregnados normalmente estão neste estágio.

Estágio C
Fase final da cura de resinas termofixas, onde a resina está completamente curada.

Estrutura Sanduíche
Conceito estrutural composto por duas chapas de face relativamente finas, separadas por um núcleo relativamente espesso e leve. Oferece alta rigidez com peso mínimo.

Fadiga
Processo de degradação do material devido a carregamentos cíclicos, podendo levar à falha estrutural. Compósitos são projetados para ter alta resistência à fadiga.

Fibra

É um elemento alongado e fino que atua como fase de reforço dentro de uma matriz, conferindo ao material final propriedades mecânicas superiores, como maior resistência à tração, rigidez e resistência ao impacto.

Fibra de Boro
Fibra muito rígida com alta resistência à tração e compressão, usada principalmente para reparar revestimentos de aeronaves de alumínio.

Fibra de Carbono
Fibra sintética composta principalmente de carbono, muito rígida e resistente (3 a 10 vezes mais rígida que a fibra de vidro), usada em componentes estruturais primários de aeronaves.

Fibra de Vidro
Material composto por filamentos extremamente finos de vidro, usado em estruturas secundárias de aeronaves. Tipos incluem E-glass (para aplicações elétricas) e S-glass/S2-glass (para aplicações estruturais).

Fibras Aramidas (Kevlar)
Fibras sintéticas conhecidas por sua alta resistência à tração e impacto, utilizadas como material de reforço em compósitos aeronáuticos.

Fibras Cerâmicas
Utilizadas para aplicações de alta temperatura, como pás de turbina, suportando temperaturas de até 2.200°F (1.204°C).

Fibras de Proteção contra Raios
Materiais condutores usados em aeronaves compostas para proteção contra descargas atmosféricas, incluindo tecido de grafite com níquel, malhas metálicas e fibra de vidro aluminizada.

GLARE
Acrônimo para “Glass Laminate Aluminum Reinforced Epoxy”, é um laminado híbrido composto por camadas alternadas de alumínio e fibra de vidro impregnada com resina epóxi, utilizado na aviação devido à sua alta resistência e leveza.

Grafite
Forma de carbono onde as camadas de grafeno estão empilhadas com ordem tridimensional. Materiais baseados em grafite são utilizados em componentes aeroespaciais que requerem alta resistência mecânica.

Inspeção Não Destrutiva (NDI)
Conjunto de técnicas utilizadas para avaliar a integridade de materiais e componentes sem causar danos. Inclui métodos como ultrassom, radiografia e termografia.

Isotrópico
Material que possui propriedades uniformes em todas as direções, como a maioria dos metais.

Kevlar®
Nome comercial da DuPont para fibras de aramida. Kevlar® 49 tem alta rigidez e Kevlar® 29 tem baixa rigidez. Conhecido por sua alta resistência ao impacto.

Laminado
Material compósito feito de múltiplas camadas (plies) de material fibroso incorporado em uma matriz de resina.

Material Bidirecional
Configuração onde as fibras correm em duas direções, geralmente a 90° uma da outra, como em um tecido de trama simples.

Material Unidirecional
Configuração onde as fibras correm em uma única direção, resultando em alta resistência e rigidez apenas nessa direção.

Materiais Compósitos
São materiais formados pela combinação de dois ou mais componentes com propriedades distintas, resultando em um material com características superiores. Na aviação, os compósitos são amplamente utilizados devido à sua leveza e alta resistência mecânica.

Matriz
Material que envolve as fibras em um compósito, mantendo-as unidas e transferindo cargas entre elas. Na aviação, a resina epóxi é a matriz mais comum.

Matrizes Poliméricas
São materiais poliméricos que atuam como a fase contínua em compósitos, envolvendo as fibras de reforço e transferindo as cargas aplicadas.

Moldagem por Autoclave
Processo de fabricação onde o compósito é curado sob pressão e temperatura controladas em um autoclave, resultando em peças de alta qualidade e desempenho.

Moldagem por Transferência de Resina (RTM)
Processo de fabricação de compósitos onde a resina é injetada em um molde fechado contendo o material de reforço, permitindo a produção de peças com alta qualidade e precisão.

Nomex®
Papel de aramida usado em núcleos honeycomb. Resistente a fogo e químicos, comum em painéis internos de aeronaves.

Núcleo
Componente interno de uma estrutura sanduíche que suporta as chapas de face, resistindo a cargas de cisalhamento. Materiais comuns incluem papel de aramida (Nomex®), alumínio e fibra de vidro.

PEEK (Poliéter Éter Cetona)
Termoplástico de alta temperatura usado em aplicações aeroespaciais devido às suas excelentes características térmicas e de combustão.

Polibenzimidazóis (PBI)
Resinas extremamente resistentes a altas temperaturas, utilizadas para materiais de alta temperatura.

Poliimidas
Resinas que se destacam em ambientes de alta temperatura devido à sua resistência térmica e estabilidade oxidativa. Podem ser termofixas ou termoplásticas.

Pré-impregnado (Prepreg)
Material de reforço, como fibra de carbono ou vidro, que já vem impregnado com resina, facilitando o processo de fabricação de compósitos.

Pultrusão
Processo contínuo de fabricação de perfis compósitos, onde fibras de reforço são impregnadas com resina e puxadas através de uma matriz aquecida, resultando em peças com seção transversal constante.

Quasi-isotrópico
Configuração de laminado onde as camadas são empilhadas em sequências específicas (geralmente 0°, -45°, 45° e 90°) para simular as propriedades de um material isotrópico.

Radome
Carenagem de radar em fibra de vidro (E-glass) para permitir transmissão de sinais. Requer baixa condutividade elétrica.

Resina
Termo genérico usado para designar o polímero que forma a matriz do compósito. Na indústria aeronáutica, as resinas epóxi são as mais comuns.

Resina Epóxi
Polímero termoendurecível utilizado como matriz em compósitos, responsável por envolver e manter as fibras de reforço unidas, proporcionando forma e resistência ao material.

Resinas Termofixas
Materiais que, uma vez curados por calor ou catalisadores, não podem ser derretidos ou reformados. Incluem epóxi, poliéster, fenólica e bismaleimidas.

Resinas Termoplásticas
Materiais que podem ser amolecidos repetidamente com aumento de temperatura e endurecidos pela diminuição de temperatura, sem alteração química.

S-glass
Fibra de vidro estrutural, 30% mais resistente que E-glass. Usada em componentes críticos sob carga.

Scrim
Tecido de reforço leve usado para manter o adesivo na linha de colagem ao colar remendos com adesivo em pasta.

Semimonocoque
Tipo de construção de fuselagem que utiliza uma subestrutura à qual o revestimento da aeronave é fixado, distribuindo as tensões entre o revestimento e os elementos internos.

Termografia
Método de inspeção que mapeia variações térmicas para identificar defeitos. Eficaz em detectar descolamentos em grandes áreas.

Teste de Batida (Tap Test)
Método de inspeção não destrutiva onde a área a ser inspecionada é batida com um objeto sólido e a resposta sonora é analisada para detectar delaminações ou descolamentos.

Teste Ultrassônico
Método de inspeção não destrutiva que utiliza ondas sonoras de alta frequência para detectar falhas internas em materiais compósitos.

Titânio (Núcleo)
Usado em honeycomb para aplicações de alta temperatura. Compatível com compósitos de carbono para evitar corrosão galvânica.

Ultrassom por Eco de Pulso
Técnica de inspeção ultrassônica onde um único transdutor atua como transmissor e receptor, detectando defeitos através da análise das ondas refletidas.

Ultrassom por Transmissão Completa
Técnica de inspeção ultrassônica que usa dois transdutores, um em cada lado da área inspecionada, medindo a atenuação do sinal ao atravessar o material.

Vida de Armazenamento
Tempo máximo permitido para armazenamento de um pré-impregnado em baixa temperatura, tipicamente 6 meses a 1 ano.

Vida Mecânica
Tempo máximo permitido para um material pré-impregnado à temperatura ambiente antes que comece a curar excessivamente.

---

📘FAA Chapter 07 Advanced Composite Material. (Baixar)

🌎 Complementação com fontes externas: Indústria aeroespacial e aplicações específicas em aeronaves modernas, como o Boeing 787 Dreamliner e o Airbus A350 XWB.
