O que são Circuitos Combinacionais?

Aprenda os fundamentos dos circuitos combinacionais: codificadores, decodificadores, multiplexadores, demultiplexadores e displays de 7 segmentos com explicações didáticas e aplicações práticas em sistemas digitais focado para banca da ANAC para AVI.

Circuitos combinacionais são a base da eletrônica digital e aparecem de calculadoras a processadores. Sua característica central é que as saídas dependem apenas das entradas atuais, sem memória do estado anterior — ao contrário dos circuitos sequenciais. Por isso, entender combinacionais é essencial para compreender sistemas digitais.

Codificadores e decodificadores

Um Codificador tem a função de “tradutor” de um código (linguagem) conhecido ou comum, para um código desconhecido ou incomum.

Um Decodificador tem a função de “tradutor” de um código (linguagem) desconhecido ou incomum, para um código conhecido ou comum.

Na prática, estão em inúmeras aplicações (controle industrial, comunicações, equipamentos médicos e automotivos), tornando-se componentes versáteis e confiáveis da era digital.

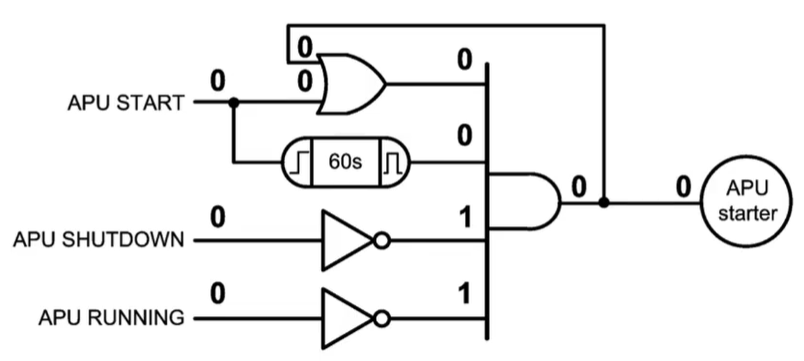

Circuito combinacional de partida da APU

Conceitos que a figura exemplifica:

Circuito combinacional (saída depende apenas das entradas atuais)
Interlock/permissivas de segurança
Auto-manutenção (seal-in) por feedback
Temporizador monostável (janela de 60 s para a partida)

A figura (lógica de partida da APU) — é um circuito combinacional: a saída depende apenas das entradas presentes naquele instante.

Entradas / blocos

APU START: pedido de partida.
60s: temporizador monostável; mantém um “enable” de partida por até 60 s após o disparo.
APU SHUTDOWN → NOT: intertravamento de corte (ativa em 0; o NOT gera 1 quando não há shutdown).
APU RUNNING → NOT: intertravamento que impede energizar o motor de partida quando a APU já está em regime (ativa em 0; o NOT gera 1 enquanto a APU não está rodando).
OR no topo: soma lógica do pedido de partida com uma realimentação (feedback) da própria saída — efeito de auto-manutenção enquanto as permissivas estiverem válidas.
AND final: só libera o APU starter se todas as condições forem verdadeiras.

Como funciona (passo a passo)

Condição de start = APU_START OR (feedback da saída) OR pulso do temporizador 60s.
Essa condição passa pelo AND junto com as permissivas:
- ¬APU_SHUTDOWN (não estar mandando desligar)
- ¬APU_RUNNING (APU ainda não em regime)
Saída (APU starter) energiza somente se todas forem 1.

Cenários rápidos

Estado mostrado: S=0, D=0, R=0. Os NOT de D e R valem 1, mas como S=0 e T=0 (ninguém disparou), o AND recebe um 0 ⇒ saída = 0.
Partida normal: S passa a 1 → OR=1, temporizador dispara (T=1 por 60 s) → AND vê 1 ∧ ¬D ∧ ¬R ⇒ liga o starter.
Quando APU_RUNNING vira 1, ¬R cai para 0 ⇒ desliga o starter.
Shutdown ativo (D=1): ¬D=0 ⇒ bloqueio imediato da partida.
Tentativa com APU já rodando (R=1): ¬R=0 ⇒ intertravamento impede energizar o starter.
Proteção por tempo: se a APU não entrar em regime dentro da janela (T expira), o AND perde 1 no topo e a saída cai, evitando esforço excessivo do starter.

Por que é combinacional?

Porque, a cada instante, a saída é função das entradas atuais (START, SHUTDOWN, RUNNING, pulso do temporizador). A realimentação só mantém o nível enquanto as permissivas (¬D, ¬R, T) estiverem verdadeiras; não há memória independente como em flip-flop (tema de circuitos sequenciais).

Definição e Características dos Circuitos Combinacionais

O que são Circuitos Combinacionais?

Um circuito lógico combinacional, ou simplesmente circuito combinacional, é definido como aquele cujo estado de saída é uma função exclusiva das combinações possíveis das variáveis de entrada no momento presente. Esta definição, embora concisa, encerra conceitos fundamentais que merecem uma análise detalhada.

Circuitos combinacionais são circuitos digitais onde a saída depende apenas das entradas atuais, sem memória de estados anteriores. Para a mesma combinação de entradas, a saída será sempre idêntica e instantânea, como portas lógicas, codificadores e somadores.

A palavra “combinacional” deriva do facto de que as saídas do circuito são determinadas pela combinação específica dos valores das entradas num dado instante. Não existe qualquer forma de memória ou armazenamento interno que possa influenciar o comportamento do circuito. Esta característica fundamental distingue os circuitos combinacionais dos circuitos sequenciais, criando uma categoria distinta de sistemas digitais com propriedades e aplicações específicas.

Circuitos Combinacionais – Resumo da Aula

Definição Fundamental

Circuito Combinacional é aquele cuja saída depende exclusivamente das combinações possíveis das variáveis de entrada. O resultado obtido depende unicamente das entradas atuais, sem memória de estados anteriores.

Exemplo Prático: Sistema de partida da APU (Auxiliary Power Unit) – só funciona quando todas as condições de entrada são satisfeitas simultaneamente.

Codificadores e Decodificadores

Codificador (Encoder)

Função: Tradutor de código conhecido para código desconhecido/incomum
Exemplo: Converter decimal para binário
Características: Pega linguagem natural e transforma em código técnico

Decodificador (Decoder)

Função: Tradutor de código desconhecido para código conhecido/comum
Exemplo: Converter binário para decimal
Características: Interpreta códigos técnicos em linguagem compreensível

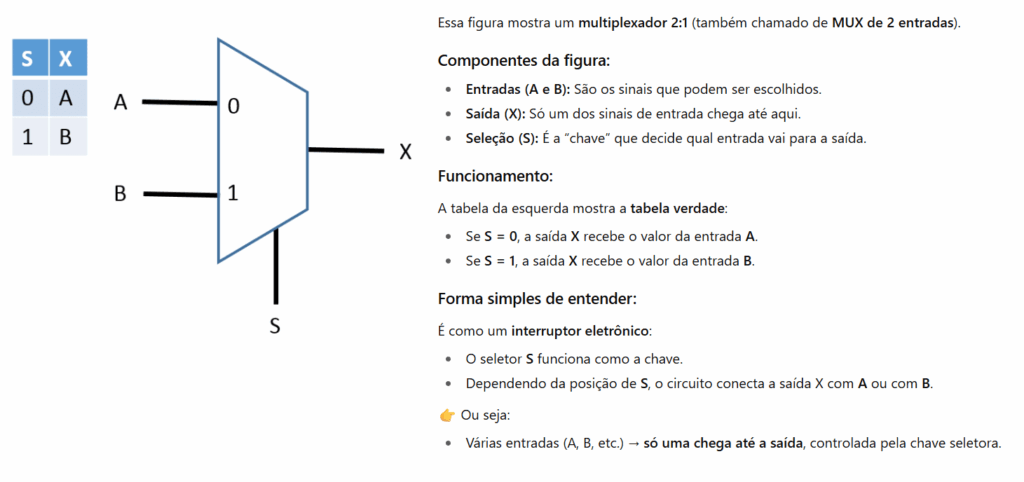

Multiplexadores (MUX)

Conceito

Múltiplas entradas → Uma saída
Funciona como chave seletora de várias posições
Chaves de seleção determinam qual entrada será direcionada à saída

Exemplo Prático

MUX 16×1: 16 entradas, 1 saída
MUX 4×1: 4 entradas (X0, X1, X2, X3), 1 saída (Y)
Chaves seletoras (A, B) escolhem qual entrada aparece na saída

Aplicação Real

Multiplexação Óptica: Várias fontes (voz, telefonia, sensores) → fibra óptica → transmissão

Demultiplexadores (DEMUX)

Conceito

Uma entrada → Várias saídas
Operação inversa do multiplexador
Distribui sinal de entrada para saídas selecionadas

Funcionamento

Entrada única recebe o sinal
Chaves seletoras determinam qual(is) saída(s) será(ão) ativada(s)
Outras saídas permanecem inativas

Aplicação Real

Demultiplexação Óptica: Fibra óptica → separação de sinais → destinos específicos (antena, telefone, processadores)

Resumo Comparativo

Componente	Entradas	Saídas	Função Principal
Codificador	Múltiplas	Menos linhas	Conhecido → Desconhecido
Decodificador	Menos linhas	Múltiplas	Desconhecido → Conhecido
Multiplexador	Múltiplas	Uma	Seleção de entrada
Demultiplexador	Uma	Múltiplas	Distribuição de saída

Displays de 7 Segmentos: Aplicação Prática de Decodificadores

Conceito e Estrutura

Os displays de 7 segmentos representam uma das aplicações mais comuns e didáticas dos decodificadores em sistemas digitais. Estes dispositivos permitem a visualização de dígitos decimais (0-9) e algumas letras através da combinação de sete segmentos luminosos dispostos numa configuração específica.

Organização dos Segmentos

Os sete segmentos são tradicionalmente identificados pelas letras A, B, C, D, E, F e G, dispostos da seguinte forma:

 AAA
F   B
F   B
 GGG
E   C
E   C
 DDD

Sequência dos Segmentos (sentido horário a partir do topo):

Segmento A: Horizontal superior
Segmento B: Vertical direito superior
Segmento C: Vertical direito inferior
Segmento D: Horizontal inferior
Segmento E: Vertical esquerdo inferior
Segmento F: Vertical esquerdo superior
Segmento G: Horizontal central

Codificação dos Dígitos Decimais

Cada dígito decimal é representado por uma combinação específica de segmentos ativos. A seguir, a codificação completa para cada número:

Dígito 0

Segmentos ativos: A, B, C, D, E, F
Segmentos inativos: G
Descrição: Forma um retângulo completo sem a barra central

Dígito 1

Segmentos ativos: B, C
Segmentos inativos: A, D, E, F, G
Descrição: Apenas as duas barras verticais do lado direito

Dígito 2

Segmentos ativos: A, B, G, E, D
Segmentos inativos: C, F
Descrição: Forma um “S” seguindo o padrão superior-direita-centro-esquerda-inferior

Dígito 3

Segmentos ativos: A, B, G, C, D
Segmentos inativos: E, F
Descrição: Similar ao 2, mas com as barras verticais do lado direito

Dígito 4

Segmentos ativos: F, G, B, C
Segmentos inativos: A, D, E
Descrição: Forma um “4” com barra vertical esquerda superior, centro e lado direito completo

Dígito 5

Segmentos ativos: A, F, G, C, D
Segmentos inativos: B, E
Descrição: Espelho do dígito 2, começando pela esquerda

Dígito 6

Segmentos ativos: A, F, G, E, D, C
Segmentos inativos: B
Descrição: Similar ao 5, mas com a barra vertical inferior direita ativa

Dígito 7

Segmentos ativos: A, B, C
Segmentos inativos: D, E, F, G
Descrição: Barra superior e lado direito completo

Dígito 8

Segmentos ativos: A, B, C, D, E, F, G
Segmentos inativos: Nenhum
Descrição: Todos os segmentos acesos, formando um “8” completo

Dígito 9

Segmentos ativos: A, B, C, D, F, G
Segmentos inativos: E
Descrição: Similar ao 8, mas sem a barra vertical inferior esquerda

Tabela de Codificação Completa

Dígito	A	B	C	D	E	F	G	Código Binário (ABCDEFG)
0	1	1	1	1	1	1	0	1111110
1	0	1	1	0	0	0	0	0110000
2	1	1	0	1	1	0	1	1101101
3	1	1	1	1	0	0	1	1111001
4	0	1	1	0	0	1	1	0110011
5	1	0	1	1	0	1	1	1011011
6	1	0	1	1	1	1	1	1011111
7	1	1	1	0	0	0	0	1110000
8	1	1	1	1	1	1	1	1111111
9	1	1	1	1	0	1	1	1111011

Decodificador BCD para 7 Segmentos

Funcionamento do Decodificador

O decodificador BCD (Binary Coded Decimal) para 7 segmentos é um circuito combinacional que converte um código BCD de 4 bits (representando dígitos 0-9) nos sinais de controle necessários para acender os segmentos apropriados do display.

Entradas do Decodificador:

4 bits BCD (D₃, D₂, D₁, D₀) representando valores de 0000 a 1001
Entrada de habilitação (Enable) para controlar o funcionamento
Entrada de teste de lâmpadas (Lamp Test) para acender todos os segmentos

Saídas do Decodificador:

7 saídas correspondentes aos segmentos A, B, C, D, E, F, G
Saída de ripple blanking para supressão de zeros à esquerda

Tipos de Configuração

Ânodo Comum: Todos os ânodos dos LEDs estão conectados ao VCC. O decodificador fornece nível baixo (0) para acender um segmento.

Cátodo Comum: Todos os cátodos dos LEDs estão conectados ao GND. O decodificador fornece nível alto (1) para acender um segmento.

Implementação Lógica

Equações Booleanas para cada Segmento

Para um decodificador BCD para display de cátodo comum, as equações simplificadas são:

Segmento A: A = D₀ + D₂ + (D₁ · D₃) + (D̄₁ · D̄₃)
Segmento B: B = D̄₁ + (D̄₀ · D̄₂) + (D₀ · D₂)
Segmento C: C = D₁ + D̄₀ + D₂
Segmento D: D = D₀ + (D̄₁ · D̄₂) + (D₁ · D̄₂ · D₃) + (D̄₁ · D₂ · D̄₃)
Segmento E: E = D₀ + (D̄₁ · D̄₂)
Segmento F: F = D₀ + (D̄₂ · D̄₃) + (D₁ · D̄₂) + (D₁ · D̄₃)
Segmento G: G = (D̄₁ · D̄₂) + (D₁ · D̄₂ · D̄₃) + (D̄₁ · D₂ · D₃)

Aplicações Práticas

Relógios Digitais

Os displays de 7 segmentos são amplamente utilizados em relógios digitais, onde múltiplos displays mostram horas, minutos e segundos.

Instrumentos de Medição

Multímetros, frequencímetros e outros instrumentos utilizam displays de 7 segmentos para mostrar valores numéricos.

Sistemas de Contagem

Contadores digitais em aplicações industriais frequentemente utilizam displays de 7 segmentos para visualização.

Calculadoras

Calculadoras básicas utilizam displays de 7 segmentos para mostrar números e alguns símbolos.

Técnicas Avançadas

Multiplexação de Displays

Em sistemas com múltiplos displays, a multiplexação temporal permite reduzir o número de conexões necessárias, ativando os displays sequencialmente numa frequência alta o suficiente para que o olho humano perceba todos como continuamente acesos.

Controle de Brilho

Técnicas de PWM (Pulse Width Modulation) podem ser utilizadas para controlar o brilho dos displays, ajustando a largura dos pulsos de ativação.

Supressão de Zeros

Circuitos adicionais podem ser implementados para suprimir zeros não significativos à esquerda, melhorando a legibilidade dos números exibidos.

Clarificações sobre Multiplexadores e Demultiplexadores

Multiplexadores: Múltiplas Entradas, Uma Saída

Os multiplexadores (MUX) são circuitos combinacionais que implementam a função “muitas entradas para uma saída”. Esta característica fundamental pode ser resumida como:

Configuração Básica:

Múltiplas entradas de dados: 2ⁿ entradas (onde n é o número de linhas de seleção)
Uma única saída: Reproduz o valor da entrada selecionada
Linhas de seleção: n linhas que determinam qual entrada é conectada à saída
Entrada de habilitação: Controla o funcionamento geral do circuito

Analogia Prática: Um multiplexador funciona como uma chave seletora rotativa que pode conectar uma de várias entradas a uma única saída, controlada digitalmente pelas linhas de seleção.

Exemplo de Funcionamento (MUX 4:1):

4 entradas de dados (I₀, I₁, I₂, I₃)
2 linhas de seleção (S₁, S₀)
1 saída (Y)
Quando S₁S₀ = 00: Y = I₀
Quando S₁S₀ = 01: Y = I₁
Quando S₁S₀ = 10: Y = I₂
Quando S₁S₀ = 11: Y = I₃

Demultiplexadores: Uma Entrada, Várias Saídas

Os demultiplexadores (DEMUX) implementam a função inversa: “uma entrada para várias saídas”. Esta característica pode ser descrita como:

Configuração Básica:

Uma entrada de dados: Sinal que será distribuído
Múltiplas saídas: 2ⁿ saídas (onde n é o número de linhas de seleção)
Linhas de seleção: n linhas que determinam qual saída recebe o sinal de entrada
Entrada de habilitação: Controla o funcionamento geral do circuito

Analogia Prática: Um demultiplexador funciona como um sistema de distribuição que direciona um sinal de entrada para uma de várias saídas possíveis, como um sistema de irrigação que pode direcionar água para diferentes canteiros.

Exemplo de Funcionamento (DEMUX 1:4):

1 entrada de dados (D)
2 linhas de seleção (S₁, S₀)
4 saídas (Y₀, Y₁, Y₂, Y₃)
Quando S₁S₀ = 00: Y₀ = D, outras saídas = 0
Quando S₁S₀ = 01: Y₁ = D, outras saídas = 0
Quando S₁S₀ = 10: Y₂ = D, outras saídas = 0
Quando S₁S₀ = 11: Y₃ = D, outras saídas = 0

Relação Complementar

Multiplexadores e demultiplexadores são funcionalmente complementares:

MUX: Concentra múltiplos sinais numa única linha
DEMUX: Distribui um sinal para múltiplas linhas
Aplicação conjunta: Frequentemente utilizados em pares para sistemas de comunicação, onde dados são multiplexados numa extremidade e demultiplexados na outra

Esta relação complementar torna-os componentes essenciais em sistemas de comunicação digital, permitindo o uso eficiente de canais de transmissão e a implementação de arquiteturas de dados complexas.

Glossário Completo – Circuitos Combinacionais

A

Álgebra Booleana: Sistema matemático que opera com valores binários (0 e 1) utilizando operações lógicas como AND, OR e NOT para simplificar e analisar circuitos digitais.

ALU (Arithmetic Logic Unit): Unidade Aritmética e Lógica, componente do processador responsável por executar operações matemáticas e lógicas utilizando circuitos combinacionais.

Ânodo Comum: Configuração de display onde todos os ânodos dos LEDs estão conectados ao VCC, requerendo nível baixo (0) para acender um segmento.

ASIC (Application-Specific Integrated Circuit): Circuito integrado projetado para uma aplicação específica, frequentemente incorporando múltiplos circuitos combinacionais.

Atraso de Propagação: Tempo decorrido entre uma mudança na entrada e a correspondente mudança na saída de um circuito digital.

B

BCD (Binary Coded Decimal): Sistema de codificação onde cada dígito decimal (0-9) é representado por um código binário de 4 bits.

Bit: Menor unidade de informação digital, podendo assumir valores 0 ou 1.

Bloco Construtivo: Componente básico que pode ser combinado com outros para formar sistemas mais complexos.

C

Cascateamento: Técnica de conectar múltiplos circuitos menores para criar sistemas maiores e mais complexos.

Cátodo Comum: Configuração de display onde todos os cátodos dos LEDs estão conectados ao GND, requerendo nível alto (1) para acender um segmento.

Circuito Combinacional: Circuito lógico cujas saídas dependem exclusivamente das combinações atuais das entradas, sem memória de estados anteriores.

Circuito Sequencial: Circuito que possui elementos de memória e cujas saídas dependem tanto das entradas atuais quanto de estados anteriores.

Clock Gating: Técnica de desligar o sinal de clock para partes não utilizadas do circuito para reduzir consumo de energia.

CMOS (Complementary Metal-Oxide-Semiconductor): Tecnologia de fabricação de circuitos integrados conhecida por baixo consumo de energia.

Codificador: Circuito que converte informação de um código conhecido para um código desconhecido, tipicamente de mais linhas para menos linhas.

Codificador com Prioridade: Tipo de codificador que resolve conflitos quando múltiplas entradas estão ativas, priorizando a entrada de maior hierarquia.

Código Binário: Sistema de numeração base 2 que utiliza apenas os dígitos 0 e 1.

Consumo de Energia: Quantidade de energia elétrica utilizada por um circuito durante sua operação.

D

Decodificador: Circuito que converte informação de um código desconhecido para um código conhecido, tipicamente de menos linhas para mais linhas.

Decodificador BCD para 7 Segmentos: Circuito específico que converte códigos BCD nos sinais necessários para controlar displays de 7 segmentos.

Demultiplexador (DEMUX): Circuito que distribui um sinal de entrada para uma de várias saídas, controlado por linhas de seleção.

Determinismo: Propriedade de um sistema onde as mesmas entradas sempre produzem as mesmas saídas.

Diagrama Lógico: Representação gráfica de um circuito utilizando símbolos padronizados para portas lógicas.

Display de 7 Segmentos: Dispositivo de visualização que utiliza sete segmentos luminosos para formar dígitos decimais e algumas letras.

E

Enable (Habilitação): Sinal de controle que ativa ou desativa o funcionamento de um circuito.

Entrada de Dados: Linhas que transportam a informação a ser processada pelo circuito.

Equação Booleana: Expressão matemática que descreve o comportamento de um circuito utilizando álgebra booleana.

Expressão Booleana: Fórmula que representa uma função lógica utilizando variáveis e operadores booleanos.

F

Fan-out: Capacidade de um circuito de fornecer corrente suficiente para acionar múltiplas cargas na saída.

FPGA (Field-Programmable Gate Array): Dispositivo semicondutor que pode ser programado para implementar diferentes funções lógicas.

Função Booleana: Função matemática que mapeia combinações de entradas binárias para saídas binárias.

G

Glitch: Pulso indesejado e transitório que pode ocorrer na saída de um circuito durante mudanças nas entradas.

H

Hardware: Componentes físicos de um sistema digital, incluindo circuitos integrados e conexões.

I

Implementação Hierárquica: Método de design que divide funções complexas em múltiplos níveis para melhorar performance e facilitar manutenção.

IoT (Internet of Things): Rede de dispositivos conectados que frequentemente utilizam circuitos combinacionais para processamento local.

L

LED (Light Emitting Diode): Dispositivo semicondutor que emite luz quando percorrido por corrente elétrica, usado em displays.

Linha de Seleção: Entrada de controle que determina qual entrada ou saída está ativa num multiplexador ou demultiplexador.

Lógica Combinacional: Tipo de lógica digital onde as saídas dependem apenas das entradas atuais.

Lógica Programável: Circuitos que podem ter sua função alterada através de programação ou configuração.

M

Mapa de Karnaugh: Ferramenta gráfica utilizada para simplificar expressões booleanas.

Memória Associativa: Tipo de memória onde os dados são acessados por conteúdo em vez de endereço.

Minimização Lógica: Processo de reduzir o número de portas lógicas necessárias para implementar uma função.

Multiplexador (MUX): Circuito que seleciona uma entrada dentre várias para conectar a uma única saída.

Multiplexação Temporal: Técnica de compartilhar um recurso entre múltiplos usuários dividindo o tempo de uso.

N

Nível Lógico: Estado de um sinal digital, tipicamente 0 (baixo) ou 1 (alto).

O

Operação Lógica: Função básica da álgebra booleana como AND, OR, NOT, XOR.

P

Porta Lógica: Circuito eletrônico que implementa uma operação lógica básica.

Power Gating: Técnica de desligar completamente a alimentação de partes não utilizadas do circuito.

PWM (Pulse Width Modulation): Técnica de controle que varia a largura de pulsos para controlar potência ou brilho.

R

Ripple Blanking: Função que suprime zeros não significativos em displays numéricos.

S

Segmento: Cada uma das sete partes luminosas (A, B, C, D, E, F, G) que compõem um display de 7 segmentos.

Sinal de Controle: Entrada que determina o comportamento ou configuração de um circuito.

Síntese Lógica: Processo automatizado de converter descrições de alto nível em implementações de circuitos.

Sistema Digital: Conjunto de componentes eletrônicos que processam informações em formato digital.

Skew: Diferença de tempo entre sinais que deveriam ser simultâneos.

T

Tabela de Verdade: Representação que lista todas as combinações possíveis de entradas e suas correspondentes saídas.

Tempo de Estabelecimento: Tempo mínimo que uma entrada deve permanecer estável antes de uma mudança de controle.

Timing: Aspectos temporais do funcionamento de um circuito digital.

Tolerância a Ruído: Capacidade de um circuito funcionar corretamente na presença de interferências elétricas.

U

Unidade Funcional: Bloco de circuito que executa uma função específica dentro de um sistema maior.

V

VHDL (VHSIC Hardware Description Language): Linguagem de descrição de hardware utilizada para projetar circuitos digitais.

Verilog: Linguagem de descrição de hardware amplamente utilizada na indústria de semicondutores.

Voltage Scaling: Técnica de ajustar a tensão de alimentação para otimizar consumo de energia.

Termos Específicos por Categoria

Multiplexadores

MUX 2:1: Multiplexador com 2 entradas e 1 saída
MUX 4:1: Multiplexador com 4 entradas e 1 saída
MUX 8:1: Multiplexador com 8 entradas e 1 saída
MUX 16:1: Multiplexador com 16 entradas e 1 saída

Demultiplexadores

DEMUX 1:2: Demultiplexador com 1 entrada e 2 saídas
DEMUX 1:4: Demultiplexador com 1 entrada e 4 saídas
DEMUX 1:8: Demultiplexador com 1 entrada e 8 saídas
DEMUX 1:16: Demultiplexador com 1 entrada e 16 saídas

Display de 7 Segmentos

Segmento A: Barra horizontal superior
Segmento B: Barra vertical direita superior
Segmento C: Barra vertical direita inferior
Segmento D: Barra horizontal inferior
Segmento E: Barra vertical esquerda inferior
Segmento F: Barra vertical esquerda superior
Segmento G: Barra horizontal central

Aplicações Específicas

Lamp Test: Função que acende todos os segmentos para teste
Blank: Função que apaga todos os segmentos
Decoder Driver: Circuito que combina decodificação com capacidade de corrente para acionar displays

Este glossário abrange os principais termos técnicos relacionados aos circuitos combinacionais, servindo como referência rápida para estudantes e profissionais da área de eletrônica digital.

FAQ – Circuitos Combinacionais

Perguntas Frequentes sobre Circuitos Combinacionais

CONCEITOS FUNDAMENTAIS

1. O que é um Circuito Combinacional?

R: Um circuito combinacional é um tipo de circuito lógico digital onde as saídas dependem exclusivamente das combinações atuais das entradas. Não possui memória ou elementos de armazenamento, ou seja, não “lembra” de estados anteriores. A resposta é imediata e determinística: para uma mesma combinação de entradas, sempre produzirá a mesma saída.

2. Qual a diferença entre circuitos combinacionais e sequenciais?

R: A principal diferença é a presença de memória:

Combinacionais: Saídas dependem apenas das entradas atuais, sem memória
Sequenciais: Saídas dependem das entradas atuais E de estados anteriores (possuem memória)

3. Por que são chamados de “combinacionais”?

R: O nome deriva do fato de que as saídas são determinadas pela “combinação” específica dos valores das entradas num dado momento. Cada combinação única de entradas produz uma saída específica.

4. Quais são as principais características dos circuitos combinacionais?

Ausência total de memória
Resposta instantânea às mudanças de entrada
Comportamento determinístico
Podem ser descritos por funções booleanas
Não dependem do tempo ou sequência de eventos

TIPOS DE CIRCUITOS COMBINACIONAIS

5. Quais são os principais tipos de circuitos combinacionais?

R: Os principais tipos são:

Codificadores: Convertem de mais linhas para menos linhas
Decodificadores: Convertem de menos linhas para mais linhas
Multiplexadores (MUX): Selecionam uma entrada entre várias
Demultiplexadores (DEMUX): Distribuem uma entrada para várias saídas
Somadores: Realizam operações aritméticas
Comparadores: Comparam valores binários

6. O que faz um codificador?

R: Um codificador converte informação de um formato com maior número de linhas para um formato com menor número de linhas. Por exemplo, um codificador 8-para-3 converte 8 entradas em um código binário de 3 bits, indicando qual entrada está ativa.

7. Como funciona um decodificador?

R: Um decodificador faz o processo inverso do codificador: converte um código binário de entrada em múltiplas saídas, ativando apenas uma saída correspondente ao código de entrada. É como um “tradutor” que interpreta códigos binários.

8. Qual a diferença prática entre MUX e DEMUX?

MUX: “Muitas entradas → Uma saída” – Como uma chave seletora que escolhe qual entrada conectar à saída
DEMUX: “Uma entrada → Várias saídas” – Como um distribuidor que direciona a entrada para uma saída específica

DISPLAYS DE 7 SEGMENTOS

9. Como funciona um display de 7 segmentos?

R: Um display de 7 segmentos possui sete LEDs dispostos em formato específico (A, B, C, D, E, F, G). Cada número é formado acendendo uma combinação específica desses segmentos. Por exemplo, o número “8” acende todos os segmentos, enquanto o “1” acende apenas B e C.

10. Qual a diferença entre ânodo comum e cátodo comum?

Ânodo comum: Todos os ânodos conectados ao VCC, precisa de nível baixo (0) para acender
Cátodo comum: Todos os cátodos conectados ao GND, precisa de nível alto (1) para acender

11. Como o decodificador BCD controla o display?

R: O decodificador BCD recebe um código de 4 bits (0000 a 1001 representando 0-9) e gera os sinais necessários para acender os segmentos corretos do display, formando o dígito correspondente.

APLICAÇÕES PRÁTICAS

12. Onde encontro circuitos combinacionais no dia a dia?

R: Estão presentes em:

Calculadoras (displays e operações)
Relógios digitais (displays de tempo)
Microondas (displays e controles)
Elevadores (seleção de andares)
Semáforos (controle de luzes)
Computadores (ALUs, decodificadores de memória)

13. Por que são importantes em computadores?

R: São fundamentais em:

ALUs: Realizam operações matemáticas e lógicas
Decodificadores de endereço: Selecionam células de memória
Multiplexadores: Selecionam dados de diferentes fontes
Interfaces: Convertem entre diferentes formatos de dados

14. Como são usados em sistemas de comunicação?

Multiplexadores: Combinam múltiplos canais em uma linha
Demultiplexadores: Separam canais multiplexados
Codificadores: Comprimem dados para transmissão
Decodificadores: Interpretam dados recebidos

DESIGN E IMPLEMENTAÇÃO

15. Como projetar um circuito combinacional?

R: O processo típico inclui:

Definir o problema e especificações
Criar a tabela de verdade
Escrever as expressões booleanas
Simplificar usando álgebra booleana ou mapas de Karnaugh
Implementar com portas lógicas
Testar e verificar

16. O que é uma tabela de verdade?

R: É uma representação que lista todas as combinações possíveis de entradas e suas correspondentes saídas. Para n entradas, a tabela terá 2^n linhas, cada uma mostrando uma combinação única.

17. Como simplificar circuitos combinacionais?

R: Principais métodos:

Álgebra booleana: Aplicar leis e teoremas matemáticos
Mapas de Karnaugh: Método gráfico para simplificação
Ferramentas CAD: Software de síntese automática
Minimização por software: Algoritmos computacionais

QUESTÕES TÉCNICAS

18. O que é tempo de propagação?

R: É o atraso entre uma mudança na entrada e a correspondente mudança na saída. Embora teoricamente instantâneo, na prática existe sempre um pequeno atraso devido às características físicas dos componentes.

19. O que causa glitches em circuitos combinacionais?

R: Glitches são pulsos indesejados causados por:

Diferentes tempos de propagação nas portas
Mudanças simultâneas em múltiplas entradas
Hazards estáticos ou dinâmicos no design

20. Como reduzir o consumo de energia?

R: Técnicas incluem:

Clock gating: Desligar clocks não utilizados
Power gating: Desligar blocos inativos
Voltage scaling: Ajustar tensão conforme necessário
Minimização lógica: Reduzir número de portas

TECNOLOGIAS MODERNAS

21. O que são FPGAs e como se relacionam com circuitos combinacionais?

R: FPGAs (Field-Programmable Gate Arrays) são dispositivos reconfiguráveis que podem implementar milhares de circuitos combinacionais. Permitem prototipagem rápida e mudanças de design sem refabricação.

22. Como circuitos combinacionais são usados em IoT?

R: Em dispositivos IoT, são usados para:

Processamento local de sensores
Conversão de protocolos
Controle de atuadores
Gestão de energia
Interface com diferentes componentes

23. Qual o futuro dos circuitos combinacionais?

R: Tendências incluem:

Integração em sistemas neuromorphic
Aplicações em computação quântica
Otimização para IA e machine learning
Desenvolvimento de tecnologias de ultra-baixo consumo

TROUBLESHOOTING E PROBLEMAS COMUNS

24. Por que meu display de 7 segmentos não funciona corretamente?

R: Problemas comuns:

Confusão entre ânodo/cátodo comum
Conexões incorretas dos segmentos
Decodificador configurado incorretamente
Resistores limitadores inadequados
Alimentação insuficiente

25. Como testar um multiplexador?

R: Procedimento de teste:

Aplicar sinais conhecidos nas entradas de dados
Variar as linhas de seleção sistematicamente
Verificar se a saída corresponde à entrada selecionada
Testar a entrada de habilitação (se presente)
Verificar tempos de propagação

26. Meu circuito tem saídas instáveis. O que pode ser?

R: Possíveis causas:

Entradas flutuantes (não conectadas)
Ruído na alimentação
Interferência eletromagnética
Conexões mal feitas
Componentes defeituosos
Design com hazards

DICAS DE ESTUDO

27. Como estudar circuitos combinacionais efetivamente?

R: Dicas importantes:

Comece com conceitos básicos e portas lógicas
Pratique com tabelas de verdade simples
Use simuladores para visualizar comportamento
Implemente circuitos práticos em protoboard
Resolva exercícios progressivamente mais complexos

28. Quais ferramentas são úteis para aprender?

R: Ferramentas recomendadas:

Simuladores: Logisim, CircuitVerse, Multisim
Software CAD: Quartus, Vivado, ISE
Protoboards: Para implementação física
Kits educacionais: Arduino, FPGA development boards

29. Que conhecimentos prévios são necessários?

R: Base recomendada:

Sistemas de numeração (binário, decimal, hexadecimal)
Álgebra booleana básica
Conceitos de eletricidade (tensão, corrente)
Portas lógicas fundamentais (AND, OR, NOT)

Este FAQ cobre as principais dúvidas sobre circuitos combinacionais. Para questões mais específicas, consulte o material completo ou entre em contato para esclarecimentos adicionais.

Post Visto: 6
