Circuitos Integrados para Banca ANAC de Aviônicos

Os Pilares da Lógica Digital

Veja os cinco pilares fundamentais que regem o comportamento dos circuitos digitais:

1. Nível Lógico: A linguagem binária que os circuitos entendem.
2. Tempo de Propagação: A velocidade com que os circuitos respondem.
3. Potência Dissipada: O consumo de energia desses pequenos gigantes.
4. Imunidade a Ruídos: A capacidade de resistir a interferências externas.
5. Fan-in e Fan-out: As regras de conexão que garantem o bom funcionamento.

Circuitos Integrados e as Portas Lógicas

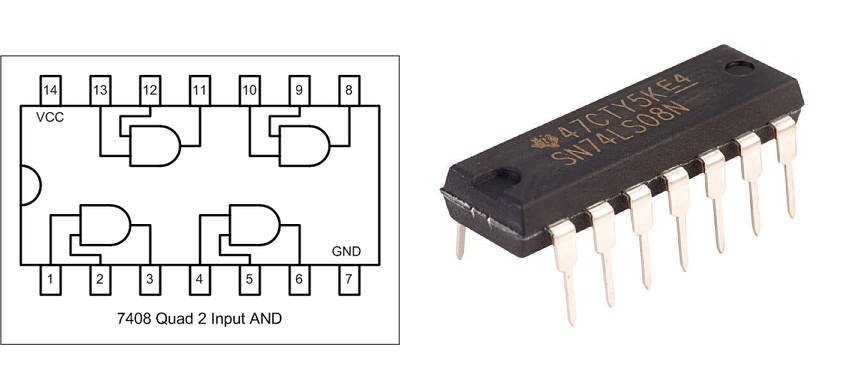

Os Circuitos Integrados (CIs) são, em essência, miniaturas de sistemas eletrónicos complexos, encapsulando transístores, resistências e outros componentes num único chip.

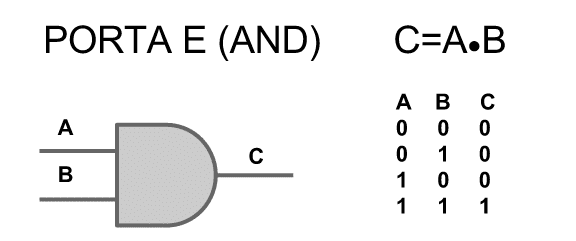

Como exemplo podemos citar uma porta lógica AND (ou porta E), um dos blocos construtivos mais básicos da lógica digital. Uma porta lógica é como um pequeno decisor eletrónico: recebe uma ou mais entradas e produz uma única saída, baseada numa regra lógica predefinida.

No nosso exemplo, as entradas foram carinhosamente chamadas de ‘Alfa’ e ‘Bravo’, e a saída de ‘Yank’. Mas, para que essa ‘caixinha mágica’ funcione, ela precisa de energia!

Assim como o seu smartphone não liga sem bateria, um CI exige uma tensão de alimentação, o famoso VCC. Podemos fazer uma analogia perfeita com uma calculadora: ela só funciona se tiver uma bateria, certo? Com os CIs é a mesma coisa.

Nível Lógico: O Alfabeto do Digital

Se a eletrónica digital fosse uma língua, o Nível Lógico seria o seu alfabeto, composto por apenas duas letras: 0 e 1. Mas atenção! Não estamos a falar de corrente elétrica, e sim de níveis de tensão. É a tensão que determina se um sinal é um ‘0’ ou um ‘1’.

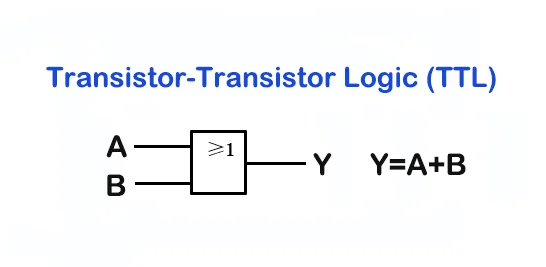

Tomemos como exemplo a popular família de circuitos TTL (Transistor-Transistor Logic): um sinal de 5 Volts (5V) é geralmente interpretado como um ‘1’ (ou ‘alto’), enquanto um aterramento (0V) significa um ‘0’ (ou ‘baixo’). Existem limiares de tensão específicos – o VH (Voltage High) e o VL (Voltage Low) – que funcionam como ‘porteiros’, decidindo se uma tensão é alta o suficiente para ser um ‘1’ (por exemplo, acima de 2V) ou baixa o suficiente para ser um ‘0’ (por exemplo, abaixo de 0.8V).

Uma curiosidade importante para quem estuda para a ANAC: embora o conhecimento de níveis lógicos seja crucial para o exame, a sua aplicação direta no dia a dia de um mecânico de aeronaves é limitada. Isso porque as tensões de 5V necessárias para os CIs são geradas internamente pelos próprios equipamentos da aeronave (as LRUs – Line Replaceable Units), a partir de tensões de alimentação maiores.

Tempo de Propagação: A Velocidade da Luz (Quase!)

Já se perguntou quão rápido um circuito ‘pensa’? O Tempo de Propagação é a resposta! Ele mede o atraso entre o momento em que um sinal muda na entrada de uma porta lógica e o instante em que essa mudança se reflete na sua saída. É, em essência, o tempo que o circuito leva para processar a informação e dar a sua ‘resposta’.

Este tempo é um fator crítico no desempenho de qualquer sistema digital, pois dita a sua velocidade máxima de operação. A medição é feita nos pontos de meia amplitude (50%) do sinal, tanto na subida (de 0 para 1) quanto na descida (de 1 para 0). E a velocidade? Prepare-se para se impressionar: estamos a falar de nanossegundos (10^-9 segundos)!

Para ter uma ideia, um nanossegundo é um bilionésimo de segundo. Essa rapidez alucinante permite que os CIs executem milhões de operações por segundo, sendo a chave para a performance dos dispositivos eletrónicos que usamos diariamente.

Potência Dissipada: A Eficiência Energética dos CIs

Todo componente eletrónico consome energia, e os CIs não são exceção. A Potência Dissipada é a medida dessa energia consumida durante o funcionamento do circuito. No projeto de sistemas eletrónicos, este é um aspeto vital, pois impacta diretamente a duração da bateria em dispositivos portáteis e a necessidade de sistemas de arrefecimento em equipamentos maiores.

A potência é calculada de forma simples: basta multiplicar a tensão de alimentação (VCC) pela corrente consumida pelo CI (Potência = Tensão x Corrente). O exemplo prático demonstrou que o consumo de energia de um CI é surpreendentemente baixo, na casa dos miliwatts (mW).

Isso sublinha a notável eficiência energética desses componentes, que são projetados para operar com o mínimo de desperdício. A análise considerou um ciclo de carga de 50%, o que significa que o CI passa igual tempo nos estados lógicos ‘0’ e ‘1’.

Imunidade a Ruídos: O Escudo Contra Interferências

No mundo da eletrónica, os ‘ruídos’ não são sons, mas sim sinais elétricos indesejáveis que podem interferir no funcionamento dos circuitos. A Imunidade a Ruídos é a capacidade de um CI de resistir a essas interferências, garantindo que o seu comportamento não seja comprometido. Fontes de ruído são variadas: desde oscilações de tensão na rede elétrica até interferências eletromagnéticas geradas por cablagens próximas.

Podemos ilustrar a importância vital da imunidade a ruídos com um cenário preocupante: imagine que um ruído externo alterasse o nível lógico de uma entrada de uma porta AND, causando uma mudança indevida na sua saída. Num sistema crítico como o trem de pouso de uma aeronave, uma baixa imunidade a ruídos poderia resultar num acionamento acidental, com consequências catastróficas.

É por isso que os circuitos integrados utilizados na aviação são verdadeiras obras-primas de engenharia, com altíssima imunidade a ruídos, assegurando a segurança e a fiabilidade dos sistemas aeronáuticos.

Fan-in e Fan-out: As Regras de Conexão

Para que os circuitos digitais funcionem em harmonia, existem regras de conexão que são cruciais. É aqui que entram os conceitos de Fan-in e Fan-out:

• Fan-in: Simplesmente o número de entradas que uma porta lógica possui. Uma porta AND com duas entradas, por exemplo, tem um Fan-in de 2.
• Fan-out: Este é um pouco mais complexo, mas igualmente vital. Refere-se ao número máximo de outras portas lógicas (cargas) que a saída de uma porta pode acionar sem que o sinal se degrade ou o circuito seja sobrecarregado. Exceder esse limite é como tentar ligar demasiados aparelhos numa única tomada: o sistema pode falhar.

Estes parâmetros são indispensáveis no projeto de sistemas digitais. Eles permitem que os engenheiros dimensionem os circuitos de forma precisa, garantindo que cada porta lógica possa ‘conversar’ com o número certo de outras portas, mantendo a integridade do sinal e a velocidade de operação.

Conceitos Fundamentais

•Circuito Integrado (CI): Componente eletrónico que agrupa múltiplos elementos interligados numa única pastilha semicondutora, formando um circuito completo.

•Porta Lógica: Bloco fundamental na eletrónica digital que realiza uma operação lógica básica sobre entradas binárias e produz uma única saída binária.

•Nível Lógico: Estados de tensão (0 e 1) que representam a linguagem binária em circuitos digitais, como 5V para ‘1’ e 0V para ‘0’.

•Tempo de Propagação: Atraso entre a mudança de um sinal na entrada de uma porta lógica e a correspondente mudança na sua saída, medido em nanossegundos.

•Potência Dissipada: Quantidade de energia que um circuito integrado consome e converte em calor durante o funcionamento, geralmente muito baixa (miliwatts).

•Imunidade a Ruídos: Capacidade de um circuito integrado de resistir a interferências de sinais elétricos externos indesejáveis sem comprometer o seu funcionamento.

•Fan-in: Número de entradas que uma porta lógica possui.

•Fan-out: Número máximo de outras portas lógicas que a saída de uma porta pode acionar sem degradação do sinal ou sobrecarga do circuito.

GLOSSÁRIO

Alto (nível lógico 1)
Estado em que a tensão é interpretada como “1”. Em famílias comuns como a TTL, valores próximos a 5 V costumam representar nível alto. É importante lembrar que falamos de tensão (volts), não de corrente.

Baixo (nível lógico 0)
Estado em que a tensão é interpretada como “0”. Em geral está próximo de 0 V (aterramento). Os limites exatos de reconhecimento do “0” dependem da família lógica.

Ciclo de carga (50%)
Condição em que um circuito passa metade do tempo em nível alto e metade em nível baixo. É útil para estimar consumo e aquecimento médios ao longo do tempo.

Circuito Integrado (CI)
Componente que reúne, numa única pastilha semicondutora, transistores, resistores e outros elementos formando um circuito completo. É a base dos sistemas digitais encontrados nas LRUs das aeronaves.

Entrada (de uma porta lógica)
Terminal por onde o sinal chega à porta lógica. O comportamento da saída depende da combinação dos níveis presentes nas entradas.

Fan-in
Quantidade de entradas que uma porta lógica possui. Por exemplo, uma porta AND com duas entradas tem fan-in = 2.

Fan-out
Número máximo de portas (cargas) que a saída de uma porta pode acionar sem degradar o sinal ou sobrecarregar o circuito. Ultrapassar esse limite pode causar mau funcionamento.

Imunidade a ruídos
Capacidade de um CI de resistir a interferências elétricas indesejadas, mantendo o funcionamento correto. Em sistemas críticos aeronáuticos, alta imunidade é essencial para evitar acionamentos indevidos.

LRU (Line Replaceable Unit)
Unidade substituível em linha. Módulo de equipamento de aeronave que pode ser trocado rapidamente. Internamente, ela gera e utiliza as tensões necessárias para os CIs (como 5 V).

Nanossegundo (ns)
Unidade de tempo igual a um bilionésimo de segundo (10⁻⁹ s). É a ordem de grandeza típica para atrasos de propagação em portas lógicas.

Nível lógico
Representação binária por tensão: “0” (baixo) e “1” (alto). Os valores exatos para reconhecer cada nível dependem da família lógica (ex.: TTL).

Porta AND (porta E)
Porta lógica que só fornece nível alto na saída quando todas as entradas estão em nível alto. É um dos blocos mais básicos da lógica digital.

Porta lógica
Bloco funcional que realiza uma operação lógica (AND, OR, NOT, etc.) sobre entradas binárias, produzindo uma saída binária.

Potência dissipada
Energia consumida pelo CI e convertida em calor durante o funcionamento (tipicamente na faixa de miliwatts). Relaciona-se à tensão de alimentação e à corrente do dispositivo.

Saída (de uma porta lógica)
Terminal por onde o resultado lógico é disponibilizado. Essa saída pode alimentar outras portas, respeitando o limite de fan-out.

Tempo de propagação
Atraso entre a mudança de nível em uma entrada e a correspondente mudança na saída da porta lógica. É medido tipicamente nos pontos de 50% da amplitude dos sinais.

Tensão de alimentação (VCC)
Tensão que “alimenta” o CI para que funcione (por exemplo, 5 V em TTL). Sem VCC, o CI não opera, assim como um aparelho sem bateria.

TTL (Transistor-Transistor Logic)
Família lógica na qual níveis próximos de 5 V são reconhecidos como “1” e níveis próximos de 0 V como “0”. Possui limites definidos para distinguir com segurança os níveis.

VH (Voltage High)
Limite mínimo de tensão para que um sinal seja reconhecido como nível alto (“1”) pela família lógica utilizada.

VL (Voltage Low)
Limite máximo de tensão para que um sinal seja reconhecido como nível baixo (“0”) pela família lógica utilizada.

FAQ

P: Por que a prova da ANAC cobra níveis lógicos se, na prática, o mecânico lida pouco com 5 V?
R: Porque o entendimento de 0 e 1 por tensão, bem como limites VH/VL e imunidade a ruídos, dá a base para interpretar comportamentos dos módulos eletrônicos da aeronave. Embora as LRUs gerem internamente essas tensões, o conhecimento ajuda a diagnosticar sintomas e a entender requisitos de projeto e segurança.

P: O que exatamente significa medir o tempo de propagação “a 50% da amplitude”?
R: Significa comparar os instantes em que o sinal de entrada e o de saída cruzam o ponto médio entre baixo e alto. Essa referência padroniza a medição e evita distorções causadas por bordas não ideais.

P: Qual é a diferença prática entre fan-in e fan-out?
R: Fan-in é quantas entradas uma porta possui. Fan-out é quantas outras portas a saída consegue acionar sem deformar o sinal. No projeto, o fan-out limita quantas conexões você pode “pendurar” em uma única saída.

P: O que acontece se eu exceder o fan-out?
R: A saída pode não atingir níveis de tensão suficientemente altos ou baixos, tornando-se indefinida. Isso leva a erros lógicos, aquecimento extra e, em casos críticos, falhas de sistema.

P: Como a imunidade a ruídos evita acionamentos indevidos em sistemas críticos?
R: Com limites VH/VL e margens internas de projeto, pequenos ruídos não conseguem “empurrar” a tensão para a faixa de reconhecimento do outro nível. Assim, a porta ignora perturbações e só reage a sinais válidos.

P: Por que potência dissipada costuma ser baixa em CIs digitais?
R: Porque são projetados para chavear rapidamente entre dois estados, com correntes relativamente pequenas. Isso reduz aquecimento e melhora a confiabilidade, importante em equipamentos aeronáuticos.

P: Nanossegundos fazem tanta diferença assim?
R: Sim. Em cadeias de várias portas, os atrasos se somam e definem a velocidade máxima do sistema. Em instrumentos e computadores de bordo, atrasos pequenos garantem respostas rápidas e previsíveis.

P: Por que o artigo usa a porta AND como exemplo?
R: Porque é uma porta simples e didática para mostrar entradas, saída, necessidade de VCC, além de introduzir conceitos como nível lógico, tempo de propagação e fan-out.

P: Tensão e corrente não são a mesma coisa. Por que falamos só em tensão para 0 e 1?
R: Porque o reconhecimento lógico se baseia em faixas de tensão (VH e VL). Corrente importa para consumo e capacidade de acionamento, mas a decisão “0/1” é feita por tensão.

P: O que significa dizer que as LRUs geram internamente os 5 V?
R: Significa que, a partir das tensões principais da aeronave, a LRU regula e produz as tensões menores exigidas por seus CIs. O mecânico não precisa fornecer diretamente 5 V ao chip; isso acontece dentro do módulo.

P: Como o ciclo de carga de 50% ajuda a estimar consumo?
R: Ele simplifica o cálculo considerando tempos iguais em alto e baixo. Assim, você aproxima a potência média dissipada, útil para prever aquecimento e dimensionamento térmico.

P: Como estudar esses temas para a banca de Aviônicos?
R: Foque em definições claras (nível lógico, VH/VL, VCC), em relações causa-efeito (fan-out e degradação de sinal), e em interpretações físicas (tempo de propagação, potência). Resolva questões com atenção aos limites numéricos e às consequências práticas em sistemas críticos.
