Qualquer pessoa que já ligou um aparelho eletrônico na tomada já utilizou uma fonte de alimentação, talvez sem se dar conta da complexa engenharia contida naquela pequena caixa.

As fontes de alimentação, ou power supplies, são o coração de praticamente todos os dispositivos eletrônicos, desempenhando a função crítica de converter a corrente alternada (CA) de alta voltagem da rede elétrica em uma corrente contínua (CC) de baixa voltagem, estável e segura para os componentes sensíveis do aparelho.

Nesta análise, vamos focar no conteúdo que é cobrado pela banca ANAC com base no funcionamento de uma fonte de alimentação linear, baseando-nos nos princípios fundamentais da eletrônica analógica.

O principal objetivo de uma fonte é fornecer uma tensão elétrica estável e contínua, como os 28V CC frequentemente necessários em equipamentos aeronáuticos, garantindo que não haja flutuações que possam comprometer a operação.

O processo para alcançar essa estabilidade pode ser dividido em quatro etapas principais, que formam o diagrama de blocos básico de qualquer fonte de força.

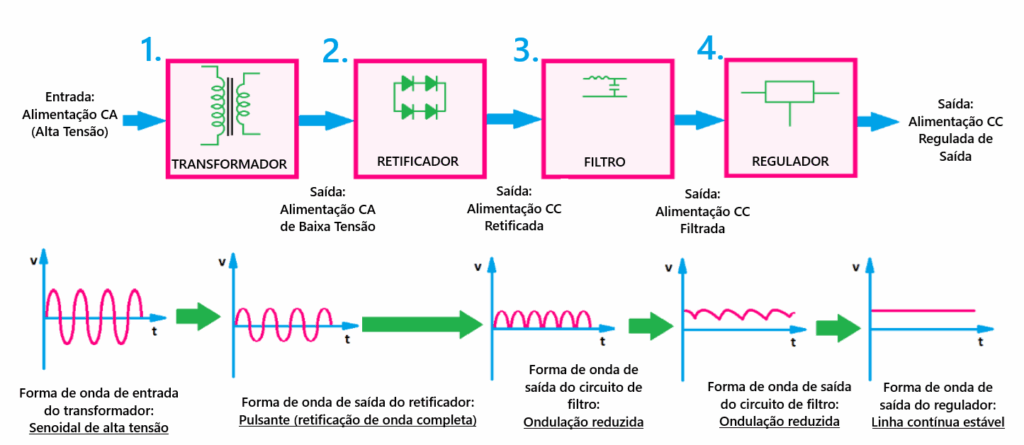

As Quatro Etapas Fundamentais de uma Fonte de Alimentação

O caminho da corrente elétrica, desde a tomada até se tornar utilizável por um circuito eletrônico, passa por uma série de transformações essenciais. Cada etapa é realizada por componentes específicos que alteram as características da eletricidade.

1. Ajuste de Amplitude (Transformação): A primeira etapa ocorre em um transformador. A tensão da rede elétrica (110V ou 220V CA) é muito alta para a maioria dos circuitos eletrônicos. O transformador, tipicamente um modelo rebaixador, reduz essa amplitude para um nível mais baixo e seguro, como 12V ou 24V, ainda em corrente alternada.
2. Retificação: A corrente alternada, que inverte sua polaridade constantemente, é inútil para a maioria dos eletrônicos. A etapa de retificação, realizada por diodos, converte a corrente alternada (CA) em corrente contínua (CC). O resultado é uma corrente que flui em uma única direção, mas ainda de forma pulsante, variando de zero até um valor máximo repetidamente.
3. Filtragem: A corrente contínua pulsante ainda não é ideal para alimentar um circuito. A variação constante (chamada de “ondulação” ou ripple) pode ser prejudicial. A filtragem, geralmente feita com capacitores, atua como um pequeno reservatório de energia, suavizando essas pulsações. O capacitor se carrega nos picos de tensão e se descarrega lentamente quando a tensão cai, diminuindo significativamente a ondulação e tornando a tensão mais próxima de um valor constante.
4. Regulação: Mesmo após a filtragem, a tensão de saída ainda pode variar ligeiramente devido a mudanças na carga ou na entrada. A etapa final é a regulação, onde um regulador de tensão (como os circuitos integrados da família 78xx) garante uma tensão de saída perfeitamente estável e precisa (por exemplo, 5V no caso do 7805), pronta para alimentar o equipamento eletrônico com segurança.

Um Olhar Detalhado sobre os Retificadores

A etapa de retificação é crucial e pode ser implementada de diferentes maneiras, cada uma com suas próprias características, vantagens e desvantagens. Os três tipos principais de retificadores são o de meia onda, o de onda completa com derivação central e o de onda completa em ponte.

Tipo de Retificador	Componentes Principais	Frequência de Saída (Ondulação)	Tensão Média de Saída (Vdc)	Vantagens e Desvantagens
Meia Onda	1 Diodo, Transformador comum	Igual à frequência de entrada (ex: 60 Hz)	0.318 * (Vp - 0.7V)	Simples e barato, mas ineficiente e com alta ondulação.
Onda Completa (Derivação Central)	2 Diodos, Transformador com center tap	Dobro da frequência de entrada (ex: 120 Hz)	0.636 * (Vp - 0.7V)	Mais eficiente que o meia onda, com menor ondulação. Requer um transformador especial.
Onda Completa (em Ponte)	4 Diodos, Transformador comum	Dobro da frequência de entrada (ex: 120 Hz)	0.636 * (Vp - 1.4V)	Mais eficiente, menor ondulação e usa transformador comum. É o tipo mais utilizado.

Nota: Vp refere-se à tensão de pico no secundário do transformador. Os valores de 0.7V e 1.4V correspondem à queda de tensão nos diodos de silício durante a condução.

A Importância da Filtragem e Proteção

Após a retificação, a qualidade da fonte de alimentação é largamente definida pela eficácia da sua filtragem e regulação. A ondulação (ripple) é a pequena variação de tensão que permanece após a filtragem. O objetivo é minimizá-la, o que pode ser alcançado aumentando o valor do capacitor de filtro. Um ripple menor significa uma alimentação mais limpa e estável para o circuito.

Finalmente, nenhum projeto eletrônico está completo sem um sistema de proteção. Fusíveis são empregados para proteger o circuito contra sobrecargas de corrente. Existem diferentes tipos, como os de ação rápida, que interrompem o circuito imediatamente, e os de retardo, que suportam picos de corrente temporários (como na partida de um motor) sem queimar, garantindo a segurança e a integridade do equipamento.

Pontos Essenciais para a Prova ANAC – Fontes de Alimentação Eletrônicas

1. AS QUATRO ETAPAS DE UMA FONTE DE ALIMENTAÇÃO

⚠️ PONTO CRÍTICO PARA A BANCA: Saber identificar e descrever as etapas em ordem.

Etapas em Sequência:

1.Ajuste de Amplitude CA (Transformação)

•Componente: Transformador (tipicamente rebaixador)

•Função: Reduzir tensão CA (220V/110V → 12V/24V/etc.)

2.Retificação

•Componente: Diodos retificadores

•Função: Converter CA (corrente alternada) em CC (corrente contínua)

3.Filtragem

•Componente: Capacitores (tipicamente filtros capacitivos)

•Função: Reduzir a ondulação (ripple) da tensão

4.Regulação

•Componente: Circuitos integrados reguladores (ex: família 78xx e 79xx)

•Função: Estabilizar a tensão de saída em um valor fixo

2. TIPOS DE RETIFICADORES – CARACTERÍSTICAS ESSENCIAIS

⚠️ PONTO CRÍTICO: A banca costuma confundir os candidatos com a quantidade de componentes e características de cada tipo.

Tabela Comparativa (MEMORIZE!)

Característica	Meia Onda	Onda Completa (Center Tap)	Ponte (Bridge)
Número de Diodos	1	2	4
Tipo de Transformador	Comum (sem derivação)	Com derivação central (center tap)	Comum (sem derivação)
Frequência de Saída	Igual à entrada (60 Hz)	Dobro da entrada (120 Hz)	Dobro da entrada (120 Hz)
Tensão Média na Carga	0,318 × (Vp – 0,7V)	0,636 × (Vp – 0,7V)	0,636 × (Vp – 1,4V)
Queda de Tensão nos Diodos	0,7V (1 diodo)	0,7V (1 diodo por vez)	1,4V (2 diodos por vez)

Vp = Tensão de pico no secundário do transformador

Detalhamento por Tipo:

Retificador de Meia Onda

•✅ 1 diodo

•✅ Transformador comum

•✅ Frequência de saída = Frequência de entrada

•✅ Para cada ciclo de entrada → 1 ciclo de saída

•✅ Tensão média: 0,318 × (Vp – 0,7V)

Retificador de Onda Completa (Center Tap)

•✅ 2 diodos

•✅ Transformador com derivação central (3 fios no secundário)

•✅ Frequência de saída = Dobro da frequência de entrada

•✅ Para cada ciclo de entrada → 2 ciclos de saída

•✅ Tensão média: 0,636 × (Vp – 0,7V)

Retificador em Ponte (Bridge)

•✅ 4 diodos

•✅ Transformador comum (sem derivação)

•✅ Frequência de saída = Dobro da frequência de entrada

•✅ Para cada ciclo de entrada → 2 ciclos de saída

•✅ Sempre 2 diodos conduzindo simultaneamente (alternadamente)

•✅ Tensão média: 0,636 × (Vp – 1,4V) ← Note que são 1,4V (2 diodos)

3. CONCEITOS FUNDAMENTAIS DE TENSÃO

Conversão RMS ↔ Tensão de Pico

IMPORTANTE: Multímetro mede valor médio (RMS), não pico!

•Tensão de Pico (Vp) = Tensão RMS × √2

•Tensão de Pico (Vp) = Tensão RMS × 1,414 (aproximadamente)

Exemplo:

•Multímetro marca: 10V RMS

•Tensão de pico real: 10V × 1,414 = 14,14V

Queda de Tensão em Diodos de Silício

•1 diodo de silício = queda de 0,7V

•2 diodos de silício = queda de 1,4V

4. FREQUÊNCIA EM TRANSFORMADORES

CONCEITO FUNDAMENTAL:

•A frequência NÃO muda no transformador

•Se primário = 60 Hz → Secundário = 60 Hz

•O transformador altera apenas a amplitude (tensão), não a frequência

5. FILTRAGEM E RIPPLE (ONDULAÇÃO)

O que é Ripple?

•É a ondulação que permanece na tensão CC após a retificação

•É a variação entre o valor máximo e mínimo da tensão

Como Reduzir o Ripple?

•Aumentar o valor do capacitor de filtro

•Quanto maior o capacitor → menor o ripple

•Limitação prática: tamanho físico do capacitor

Tipos de Filtros

•Filtro capacitivo (mais comum)

•Filtro LC (indutor + capacitor)

6. REGULADORES DE TENSÃO

Família 78xx (Tensão Positiva)

•Exemplo: 7805

•78 = família de reguladores positivos

•05 = saída de 5V

•Outros: 7812 (12V), 7815 (15V), etc.

Família 79xx (Tensão Negativa)

•Exemplo: 7905

•79 = família de reguladores negativos

•05 = saída de -5V

Características Importantes:

•Requer tensão mínima de entrada para funcionar

•Não amplifica tensão (entrada deve ser maior que saída)

•Tolerância típica: ±5% (ex: 7805 entrega 4,75V a 5,25V)

•Valor típico: exatamente o valor nominal (5V, 12V, etc.)

7. TIPOS DE FUSÍVEIS (PROTEÇÃO)

Fusível de Retardo Lento

•Suporta 200% a 400% da corrente nominal

•Tempo: até 10 segundos

•Uso: circuitos com picos de partida (motores, transformadores)

Fusível de Retardo Médio

•Suporta até 200% da corrente nominal

•Tempo: até 1 segundo

•Uso: proteção intermediária

Fusível de Ação Rápida

•Interrompe o circuito imediatamente

•Qualquer sobrecarga → fusível queima

•Uso: circuitos sensíveis que não toleram picos

8. TRANSFORMADORES – TIPOS

Por Relação de Tensão:

1.Rebaixador (Step-down)

•Tensão primário > Tensão secundário

•Mais usado em fontes de alimentação

•Exemplo: 220V → 12V

2.Igualador (Isolador)

•Tensão primário = Tensão secundário

•Uso: isolação galvânica

3.Elevador (Step-up)

•Tensão primário < Tensão secundário

•Exemplo: 12V → 220V

RESUMO PARA MEMORIZAÇÃO RÁPIDA

Checklist da Banca ANAC:

✅ Etapas da fonte: Transformação → Retificação → Filtragem → Regulação

✅ Meia onda: 1 diodo, freq. igual, 0,318 × (Vp – 0,7V)

✅ Onda completa (center tap): 2 diodos, trafo especial, freq. dobra, 0,636 × (Vp – 0,7V)

✅ Ponte: 4 diodos, trafo comum, freq. dobra, 0,636 × (Vp – 1,4V)

✅ Conversão: Vp = VRMS × 1,414

✅ Diodo silício: queda de 0,7V cada

✅ Frequência no trafo: não muda

✅ Ripple: diminui aumentando capacitor

✅ Reguladores: 78xx (positivo), 79xx (negativo)

✅ Fusíveis: Lento (10s), Médio (1s), Rápido (imediato)

DICAS FINAIS

1.Circuito ideal: Se a questão não mencionar queda de tensão nos diodos, considere ideal (queda = 0V), mas as constantes 0,318 e 0,636 permanecem.

2.Atenção às pegadinhas: A banca gosta de confundir quantidade de componentes e características de cada retificador.

3.Frequência é chave: Entenda bem a relação entre ciclos de entrada e saída para determinar se a frequência dobra ou não.

4.Fórmulas decoradas: Memorize as constantes 0,318 e 0,636, além das quedas de tensão.

Boa sorte na sua prova da ANAC!

PRINCIPAIS QUESTÕES

Quais são as quatro etapas essenciais de uma fonte de alimentação linear, em ordem?

Resposta: As quatro etapas, que formam o diagrama de blocos de uma fonte, são:

1.Transformação (ou Ajuste de Amplitude): Realizada por um transformador, que reduz a alta tensão da rede elétrica (CA) para um nível mais baixo e seguro, ainda em CA.

2.Retificação: Realizada por diodos, que convertem a corrente alternada (CA) em corrente contínua (CC) pulsante.

3.Filtragem: Realizada por capacitores, que suavizam a CC pulsante, reduzindo drasticamente a ondulação (ripple).

4.Regulação: Realizada por reguladores de tensão (ex: CI 7805), que estabilizam a tensão de saída em um valor fixo e preciso (ex: 5V), independentemente de variações na entrada ou na carga.

2. Qual a principal diferença entre um retificador de meia onda e um de onda completa em ponte em termos de componentes e frequência de saída?

Resposta: As principais diferenças são:

•Componentes:

•Meia Onda: Usa apenas 1 diodo e um transformador comum.

•Ponte: Usa 4 diodos e também um transformador comum.

•Frequência de Saída (Ondulação):

•Meia Onda: A frequência da ondulação na saída é igual à frequência da rede elétrica (ex: 60 Hz de entrada → 60 Hz de ondulação).

•Ponte: A frequência da ondulação na saída é o dobro da frequência da rede (ex: 60 Hz de entrada → 120 Hz de ondulação). Isso o torna mais eficiente e fácil de filtrar.

3. O que é “ripple” (ondulação) em uma fonte de alimentação e como ele pode ser reduzido?

Resposta: Ripple (ou ondulação) é a pequena variação de tensão que permanece na corrente contínua (CC) após as etapas de retificação e filtragem. É o que impede a tensão de ser perfeitamente “lisa”. Para reduzir o ripple, a solução mais comum é aumentar o valor (capacitância) do capacitor de filtro. Um capacitor maior consegue armazenar mais carga e suavizar melhor as variações, resultando em um ripple menor e uma tensão de saída mais estável.

4. Qual a função de um regulador de tensão como o 7805 e o que os números significam?

Resposta: A função de um regulador de tensão é fornecer uma tensão de saída extremamente estável e precisa, eliminando qualquer ripple residual e compensando variações na tensão de entrada ou no consumo de corrente da carga. No caso do 7805:

•78: Indica que é um regulador de tensão positiva.

•05: Indica que a tensão de saída regulada é de +5 Volts.

Ele garante que, mesmo que a tensão de entrada (após a filtragem) varie (por exemplo, entre 8V e 15V), a saída permanecerá fixa em 5V.

5. Se um multímetro mede 10V AC (RMS) no secundário de um transformador, qual é a tensão de pico (Vp) que realmente ocorre nesse enrolamento?

Resposta: Um multímetro padrão mede o valor RMS (Root Mean Square), que é um valor médio eficaz. A tensão de pico (Vp), que é o valor máximo que a onda senoidal atinge, é maior. Para calculá-la, usa-se a fórmula:

Tensão de Pico (Vp) = Tensão RMS × √2 (onde √2 ≈ 1,414)

Cálculo: Vp = 10V × 1,414 = 14,14V

Portanto, embora o multímetro leia 10V, o pico de tensão que o circuito retificador receberá é de 14,14 Volts. Este é o valor que deve ser usado nas fórmulas para calcular a tensão média na carga.

Glossário de Termos Essenciais

---

Capacitor: Componente eletrônico que armazena energia em um campo elétrico. Em fontes de alimentação, é o principal elemento da etapa de filtragem, atuando para suavizar a tensão e reduzir o ripple.

Center Tap (Derivação Central): Uma conexão extra no ponto central do enrolamento secundário de um transformador. É um requisito para o retificador de onda completa com dois diodos.

Corrente Alternada (CA ou AC): Tipo de corrente elétrica em que o fluxo de elétrons inverte seu sentido periodicamente. É a forma de energia fornecida pelas redes elétricas residenciais (ex: 110V/220V).

Corrente Contínua (CC ou DC): Tipo de corrente elétrica em que o fluxo de elétrons se move em uma única direção. É a forma de energia necessária para alimentar a maioria dos circuitos eletrônicos.

Diodo Retificador: Componente semicondutor que permite a passagem de corrente em apenas uma direção. É o componente fundamental da etapa de retificação.

Filtragem: A terceira etapa de uma fonte de alimentação, responsável por suavizar a tensão contínua pulsante vinda do retificador, utilizando capacitores para reduzir a ondulação (ripple).

Fonte de Alimentação (Power Supply): Circuito eletrônico projetado para converter a energia elétrica de uma forma para outra, tipicamente de corrente alternada (CA) de alta tensão para corrente contínua (CC) de baixa tensão e estabilizada.

Frequência: O número de ciclos completos que uma onda (como a da corrente alternada) realiza por segundo. A unidade padrão é o Hertz (Hz). No Brasil, a frequência da rede elétrica é de 60 Hz.

Fusível: Componente de segurança projetado para interromper o circuito (queimando) caso a corrente elétrica exceda um valor seguro. Pode ser de ação rápida ou de retardo (lento/médio).

Polarização Direta / Inversa: Refere-se à maneira como a tensão é aplicada a um diodo. Na polarização direta, o diodo conduz corrente. Na polarização inversa, ele a bloqueia.

Ponte Retificadora (Bridge Rectifier): Uma configuração específica de quatro diodos usada para retificação de onda completa. É o tipo de retificador mais comum devido à sua eficiência e por não necessitar de um transformador com derivação central.

Regulação: A quarta e última etapa de uma fonte de alimentação. Utiliza um regulador de tensão para fornecer uma tensão de saída perfeitamente estável e precisa, imune a variações na entrada ou na carga.

Regulador de Tensão: Circuito integrado (CI) que mantém uma tensão de saída constante. Exemplos comuns são os da família 78xx (para tensões positivas, como o 7805 para +5V) e 79xx (para tensões negativas).

Retificação: A segunda etapa de uma fonte de alimentação. É o processo de converter corrente alternada (CA) em corrente contínua (CC) usando diodos.

Retificador de Meia Onda: O tipo mais simples de retificador, que utiliza apenas um diodo. Ele aproveita apenas metade do ciclo da onda CA, resultando em alta ondulação e baixa eficiência.

Retificador de Onda Completa: Tipo de retificador que aproveita ambos os semiciclos (positivo e negativo) da onda CA. Pode ser implementado com dois diodos e um transformador com center tap ou com quatro diodos em ponte.

Ripple (Ondulação): A pequena flutuação de tensão que permanece na corrente contínua após a etapa de filtragem. O objetivo de um bom projeto de fonte é minimizar o ripple.

Tensão de Pico (Vp): O valor máximo (positivo ou negativo) que uma onda de tensão alternada atinge em um ciclo. É calculado como Vp = Tensão RMS × 1,414.

Tensão RMS (Root Mean Square): O valor eficaz de uma tensão alternada. É o valor que um multímetro comum mede e que produziria o mesmo aquecimento em uma carga resistiva que uma tensão contínua de mesmo valor.

Transformador: Componente que transfere energia elétrica de um circuito para outro por meio de indução eletromagnética, geralmente alterando o nível de tensão. Pode ser rebaixador (diminui a tensão), elevador (aumenta a tensão) ou isolador (mantém a tensão).
