Manuais Técnicos de aeronaves – ATA 20

De acordo com a ATA 100, cada capítulo deve seguir um padrão de assunto, por exemplo, sobre ar condicionado você encontra no número 21 ou capítulo, proteção contra fogo 26 etc…

Neste capítulo 20 encontramos procedimentos de manutenção padrão que podem ser usados em múltiplos sistemas de aviões. Também contem lista de materiais.

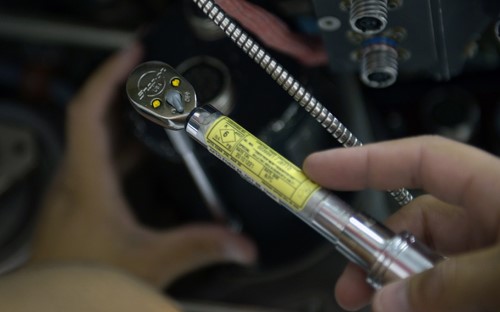

• Valor de torque
• Freno (contra-pino ou arame de freno)
• Limpeza e produtos de limpeza
• Inspeção de aterramento
• Reparos em tublações…

Outros manuais fazem referência a ele por ele ter descrição detalhada passo-a-passo de práticas padrões.

Exemplo de referência de outros capítulos:

Veja um vídeo completo sobre o capítulo ATA 20 – standard Prátices airframe.

Manuais técnicos de aeronaves na Prática!

GLOSSÁRIO — Manuais Técnicos de Aeronaves (ATA 20)

ATA 100 – Sistema de numeração padronizado usado na aviação para organizar temas de manutenção por capítulos. Facilita localizar informações em manuais, pois cada assunto (como combustível, proteção contra fogo ou ar-condicionado) recebe um número fixo.

ATA 20 (Práticas Padrão – Estrutura) – Capítulo que reúne procedimentos gerais de manutenção aplicáveis à estrutura e a diversos sistemas de aeronaves. Inclui orientações como valores de torque, técnicas de frenagem com arame de freno ou contra-pino, limpeza, inspeção de aterramento e reparos em tubulações.

Aterramento (inspeção de) – Verificação da continuidade elétrica e da correta ligação à massa entre partes metálicas da aeronave, reduzindo riscos de faíscas e descargas eletrostáticas durante manutenção e operação.

Contra-pino – Pequena peça metálica dobrável usada para travar porcas casteladas, eixos ou pinos, impedindo o afrouxamento por vibração. É alternativa ao arame de freno, quando previsto pelo procedimento.

Freno (arame de freno / travamento) – Fio metálico aplicado para travar porcas, parafusos ou tampas de acessórios. Deve ser instalado com sentido e tensão corretos para evitar que o elemento gire no sentido de desaperto.

Limpeza (produtos de limpeza) – Seleção e uso de agentes aprovados para remover sujeira, graxa e contaminantes sem danificar materiais, pinturas, vedantes ou componentes sensíveis. Inclui boas práticas de preparo de superfície antes de inspeções e montagens.

Lista de materiais – Relação de consumíveis, ferramentas e peças necessárias para executar um procedimento. Auxilia no planejamento, evita interrupções e garante conformidade com o método aprovado.

Manutenção (procedimento padrão) – Conjunto de etapas detalhadas e repetíveis que descrevem como executar uma tarefa com segurança e qualidade consistentes. No ATA 20, muitos procedimentos são “genéricos” e se aplicam a diferentes sistemas.

Padrão de assunto (numeração ATA) – Forma de indexar o conteúdo técnico por temas e subtemas, garantindo que manuais de fabricantes diferentes sigam a mesma lógica de organização.

Procedimento passo a passo – Sequência ordenada de ações com checagens intermediárias (torque, inspeções, verificações elétricas, limpeza, etc.), reduzindo erros e omissões na execução do serviço.

Referências cruzadas – Indicações dentro de um manual que apontam para capítulos ou documentos relacionados. No contexto do ATA 20, outros manuais o citam por trazer práticas detalhadas indispensáveis a diversas tarefas.

Reparos em tubulações – Técnicas e critérios para avaliar, substituir ou recuperar linhas rígidas e flexíveis (combustível, hidráulico, ar, etc.), incluindo inspeção de danos, seleção de conexões e testes pós-serviço.

Torque (valor de torque) – Força de aperto especificada para parafusos e porcas. O cumprimento do torque indicado evita afrouxamento por vibração, danos por excesso de aperto e garante a integridade estrutural e funcional do conjunto.

FAQ — Manuais Técnicos de Aeronaves (ATA 20)

P: O que diferencia o ATA 20 dos demais capítulos? R: O ATA 20 reúne práticas padrão aplicáveis a vários sistemas da aeronave. Enquanto capítulos como combustível ou proteção contra fogo tratam de sistemas específicos, o ATA 20 concentra procedimentos genéricos (torque, limpeza, aterramento, travamentos e reparos em tubulações) usados em muitas tarefas.

P: Por que os manuais de outros capítulos citam o ATA 20? R: Porque o ATA 20 descreve métodos e boas práticas fundamentais (por exemplo, como aplicar torque ou instalar arame de freno). Quando um procedimento de um sistema exige uma prática comum, ele remete ao ATA 20 para evitar repetição e garantir padronização.

P: O que é mais crítico ao aplicar torque? R: Respeitar o valor especificado e as condições de aplicação: ferramenta calibrada, roscas limpas e íntegras, lubrificação quando indicada e sequência de aperto correta. Isso assegura o “pré-carga” adequado sem danificar peças ou permitir afrouxamento.

P: Quando escolher arame de freno e quando usar contra-pino? R: Siga o procedimento. Em geral, porcas casteladas em eixos recebem contra-pino; tampas e fixadores sujeitos a vibração costumam usar arame de freno. O manual define o método e o sentido de travamento.

P: O que verificar na inspeção de aterramento? R: Continuidade elétrica entre as partes, integridade de cabos e tiras de aterramento, ausência de oxidação nos pontos de ligação e correta fixação. Qualquer interrupção pode gerar faíscas ou leituras erradas em sistemas sensíveis.

P: Quais cuidados na limpeza antes de montar um conjunto? R: Usar apenas produtos aprovados, remover completamente resíduos e umidade, proteger superfícies sensíveis e evitar contaminação de vedantes. Limpeza adequada melhora inspeções e a aderência de juntas e selantes.

P: O que a “lista de materiais” resolve na prática? R: Garante que tudo o que é necessário — peças, consumíveis e ferramentas — esteja disponível antes do início do trabalho, reduzindo retrabalho, atrasos e desvios do procedimento aprovado.

P: Por que o ATA organiza os temas por números? R: Para padronizar a navegação entre manuais de diferentes fabricantes. Assim, um técnico encontra rapidamente o tema desejado, independentemente da marca da aeronave.

P: Em reparos de tubulações, quais erros são comuns? R: Ignorar danos por corrosão ou “nick” em dobras, reaproveitar conexões fora de especificação, usar torque inadequado e não realizar teste de estanqueidade após a intervenção.

P: O que significa “procedimento passo a passo” no contexto do ATA 20? R: É a descrição detalhada da sequência correta, com inspeções e valores críticos (como torque) definidos. Ele reduz variações na execução e aumenta a segurança e a confiabilidade do serviço.

P: Como o ATA 20 contribui para a segurança operacional? R: Ao padronizar práticas essenciais (aperto, travamentos, limpeza, aterramento e reparos), o capítulo diminui falhas humanas e técnicas, elevando a qualidade das intervenções e a confiabilidade global da aeronave.
