Sistema de Resfriamento de motor de aeronaves a pistão
O resfriamento do motor é um aspecto crucial para a manutenção da eficiência e segurança dos motores a pistão, especialmente em aeronaves. A necessidade de manter a temperatura do motor e do óleo lubrificante dentro de limites seguros é fundamental para garantir a durabilidade dos componentes e a performance do motor.
Este post explora os principais sistemas de resfriamento utilizados, suas vantagens e desvantagens, e a importância de entender esses mecanismos para profissionais da aviação, como os comissários de voo.
Importância do Resfriamento no Motor
O resfriamento do motor é essencial para manter a temperatura dentro de limites seguros para o motor e o óleo lubrificante. As ligas de alumínio, amplamente utilizadas nos motores, suportam temperaturas de até aproximadamente 300 graus Celsius, enquanto os óleos lubrificantes perdem suas propriedades bem antes desse ponto.
Existem dois sistemas principais de resfriamento para motores a pistão: o resfriamento a ar (também conhecido como direto) e o resfriamento a líquido (também chamado de indireto). É importante notar que, em ambos os sistemas, o óleo lubrificante desempenha um papel crucial na dissipação de uma quantidade significativa de calor através do radiador de óleo.
Estes métodos são projetados para garantir a eficiência operacional do motor, prevenindo o superaquecimento e garantindo a longevidade dos componentes do motor. O conhecimento desses sistemas e do papel do óleo lubrificante no processo de resfriamento é fundamental para os profissionais que pretendem atuar como comissários de voo, garantindo a segurança e a eficiência durante as operações aéreas.
O sistema de resfriamento a ar é amplamente utilizado devido à sua simplicidade, leveza e baixo custo. No entanto, apresenta desvantagens significativas, como a dificuldade em controlar a temperatura do motor e a propensão ao superaquecimento.
Para lidar com o aumento da dilatação térmica, são necessárias folgas maiores entre as peças. Isso, por sua vez, aumenta os vazamentos de pressão e a contaminação do óleo, além de reduzir a potência e a eficiência do motor.
O calor no sistema de resfriamento a ar é dissipado através das alhetas de resfriamento, que ampliam a área de contato com o ar, facilitando a transferência de calor para o ambiente. Essa característica foi detalhadamente estudada anteriormente, destacando sua importância na manutenção da temperatura ideal do motor.

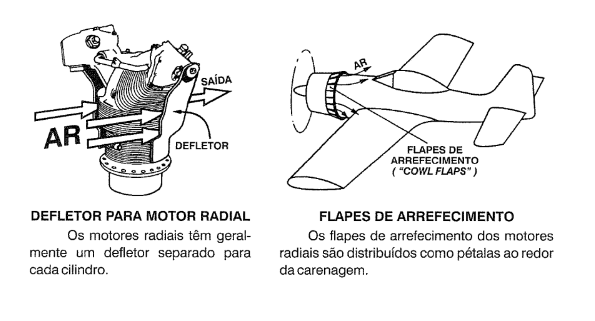

Alhetas, Defletores e Flapes de Arrefecimento
As alhetas dos cilindros desempenham um papel crucial no sistema de resfriamento a ar, funcionando em conjunto com os defletores. Os defletores são projetados para concentrar e direcionar o fluxo de ar diretamente contra as alhetas, maximizando a dissipação de calor.
Os flapes de arrefecimento, conhecidos como “Cowl Flaps”, são lâminas ajustáveis que controlam a saída do ar de resfriamento. Eles permitem a modulação do fluxo de ar, garantindo que a temperatura do motor seja mantida dentro de níveis seguros, mesmo em condições operacionais variáveis. Essa combinação de alhetas, defletores e flapes de arrefecimento é essencial para a eficácia do sistema de resfriamento a ar, contribuindo para a estabilidade térmica e a performance do motor.
Resfriamento em Motores com Cilindros Horizontais Opostos
Nos motores com cilindros horizontais opostos, o resfriamento é facilitado pelo vento gerado pela hélice, que entra pelas aberturas frontais da carenagem e cria uma área pressurizada acima dos cilindros. Essa pressão força o ar a descer, passando entre as alhetas dos cilindros, promovendo a dissipação de calor.
O ar aquecido é então expelido através de uma abertura inferior na fuselagem. Esta abertura pode ser equipada com um flape de arrefecimento (“cowl flap”) que controla o fluxo de ar, permitindo um ajuste fino da ventilação e garantindo que a temperatura do motor permaneça dentro de limites seguros durante a operação. Este mecanismo é fundamental para manter a eficiência térmica e a durabilidade do motor.

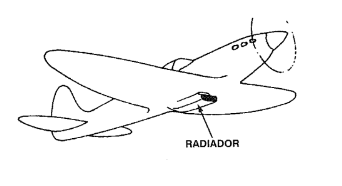

Resfriamento a Líquido
No sistema de resfriamento a líquido, o calor gerado pelos cilindros e suas cabeças é absorvido por um líquido, similar ao funcionamento dos sistemas de resfriamento de automóveis. Esse líquido aquecido passa por um radiador, onde é resfriado pelo ar antes de retornar ao motor. O fluido utilizado geralmente é uma mistura de água e etileno glicol, que possui a vantagem de não ferver ou congelar facilmente. Além disso, essa mistura reduz seu volume ao congelar, prevenindo danos às tubulações e outras partes do sistema.
Este método de resfriamento oferece um controle mais preciso e estabilização da temperatura, permitindo que os motores tenham tolerâncias menores, o que resulta em maior eficiência, potência, durabilidade e confiabilidade. No entanto, o resfriamento a líquido é raramente utilizado na aviação devido ao seu custo elevado, complexidade e, principalmente, ao aumento de peso.
Controle do Arrefecimento
Para manter a temperatura do motor em níveis seguros durante o voo, podem ser adotadas algumas medidas específicas:
a) Abrir os flapes de arrefecimento para aumentar o fluxo de ar.
b) Reduzir a potência do motor para diminuir o calor gerado nos cilindros.
c) Usar uma mistura rica de combustível para baixar a temperatura da combustão.
d) Aumentar a velocidade da aeronave sem aumentar a potência, como, por exemplo, iniciando uma descida ou cessando a subida.
Entretanto, é crucial evitar o resfriamento excessivo do motor, pois isso pode causar o acúmulo de depósitos de carvão e compostos de chumbo, além de favorecer a formação de gelo e água condensada no carburador e nos dutos de admissão. Mantendo o equilíbrio térmico adequado, garante-se o funcionamento eficiente e seguro do motor durante o voo.
O resfriamento do motor é vital para o funcionamento seguro e eficiente dos motores a pistão. Tanto o resfriamento a ar quanto o resfriamento a líquido desempenham papéis importantes, cada um com suas particularidades e aplicações específicas.
Compreender esses sistemas e o papel crucial do óleo lubrificante na dissipação de calor é essencial para manter a temperatura do motor sob controle, prevenindo problemas mecânicos e garantindo a segurança durante as operações aéreas.
Manter o equilíbrio térmico adequado não só prolonga a vida útil do motor, mas também assegura operações de voo mais seguras e eficientes.
GLOSSÁRIO (pronto para WordPress)
Aletas de refrigeração
Aletas são “lâminas” usinadas nas cabeças e nos cilindros dos motores a pistão refrigerados a ar. Elas aumentam a área de contato com o ar de passagem, facilitando a dissipação de calor e evitando o superaquecimento.
Ângulo de ataque (influência no resfriamento)
Ângulos de ataque altos, como em subidas íngremes e baixa velocidade, reduzem o fluxo de ar efetivo pela capota e podem elevar as temperaturas do motor. Em cruzeiro, com velocidade maior, o resfriamento tende a ser mais eficiente.
Ar de impacto (ram air)
É o ar que entra pelas tomadas de ar devido ao movimento da aeronave. Esse fluxo pressuriza a área dentro da capota e atravessa os defletores, resfriando cilindros, radiadores de óleo e outros componentes.
Arrefecimento / Resfriamento
Termo geral para o controle de temperatura do motor. Em aviação, costuma ocorrer por dois métodos principais: resfriamento a ar (mais comum) e resfriamento a líquido (com jaquetas d’água e radiador).
Baffles (defletores de ar)
Placas e vedações que canalizam o ar dentro da capota, obrigando-o a passar pelas aletas dos cilindros. Sem baffles íntegros, o ar “escapa” e o resfriamento piora significativamente.
Bomba d’água
Nos motores refrigerados a líquido, a bomba d’água circula o fluido refrigerante pelas jaquetas do bloco e pelo radiador, mantendo a remoção contínua de calor.
Bomba de óleo
Responsável por circular o óleo por mancais, galerias e radiador de óleo. Além de lubrificar, o óleo também ajuda a retirar calor interno do motor.
Capota do motor (cowling)
Estrutura aerodinâmica que envolve o motor. Além de reduzir arrasto, a capota direciona o ar de arrefecimento pelos defletores. Vazamentos ou folgas na capota prejudicam o resfriamento.
CHT (Cylinder Head Temperature)
Temperatura da cabeça do cilindro. É um indicador crítico de saúde térmica do motor a pistão. Valores altos de CHT podem indicar mistura pobre, fluxo de ar insuficiente ou problemas de ignição/combustão.
Coeficiente de troca térmica
Medida da eficiência com que o calor passa do componente para o ar (ou para o fluido). Aletas limpas, fluxo de ar adequado e superfícies sem sujeira aumentam a eficiência da troca.
Detonação
Queima anômala em que a mistura ar–combustível entra em combustão de forma explosiva após a ignição normal. Eleva muito a temperatura e a pressão, podendo danificar pistões e cabeças de cilindro.
Duto NACA
Entrada de ar de baixo arrasto. Pode ser usada para alimentar o fluxo de resfriamento da capota, radiadores de óleo ou radiadores de líquido.
EGT (Exhaust Gas Temperature)
Temperatura dos gases de escapamento. Ajuda a ajustar a mistura (rich/lean). Mudanças de EGT, junto com CHT, orientam o piloto/mecânico no gerenciamento térmico.
Etileno glicol
Componente comum do fluido de arrefecimento em sistemas a líquido. Misturado à água, ele eleva o ponto de ebulição e reduz o ponto de congelamento, além de conter aditivos anticorrosivos.
Flapes de capota (cowl flaps)
Aberturas controláveis na capota que aumentam a extração de ar quente de dentro do compartimento do motor. Abrir flapes reduz CHT/óleo em subidas, espera no solo e dias quentes.
Fluxo de ar
É o “meio” que leva o calor embora no resfriamento a ar. Sua quantidade e direção dependem da velocidade, desenho da capota/baffles e posição dos flapes de capota.
Gradiente térmico
Variação de temperatura entre diferentes regiões do motor. Gradientes excessivos podem causar tensões térmicas e fadiga.
Hélice (efeito ventilador)
Mesmo parada no solo, a hélice girando gera fluxo de ar sobre a capota e aletas, ajudando no resfriamento. Em baixa rotação, esse efeito diminui.
Jaqueta d’água (camisa d’água)
Canais no bloco/cabeçote por onde circula o fluido de arrefecimento nos motores refrigerados a líquido, absorvendo o calor gerado na combustão.
Líquido refrigerante (coolant)
Mistura de água e aditivos (como etileno glicol) usada em motores a líquido. Transfere calor do motor para o radiador, onde o calor é liberado para o ar externo.
Mistura ar–combustível (rich/lean)
Rica (mais combustível) tende a resfriar a combustão; pobre (menos combustível) pode elevar CHT/EGT. O ajuste correto evita superaquecimento e falhas.
Óleo lubrificante (função térmica)
Além de reduzir atrito, o óleo remove calor das áreas internas do motor. Radiador de óleo, válvula termostática e viscosidade correta garantem o controle térmico.
Pré-ignição
Ignição que ocorre antes da centelha normal, geralmente causada por pontos quentes (velas superaqueceram, depósitos). Eleva muito a temperatura e pode causar danos rápidos.
Radiador (líquido)
Trocador de calor onde o fluido do motor cede calor ao ar externo. Precisa de boa área frontal, fluxo de ar e limpeza para funcionar corretamente.
Radiador de óleo (oil cooler)
Trocador de calor dedicado ao óleo. Ajuda a manter a temperatura do óleo dentro da faixa ideal, especialmente em operações quentes ou de alta potência.
Resfriamento a ar
Método predominante em motores a pistão aeronáuticos. Usa aletas, capota e baffles para conduzir ar de impacto sobre as superfícies quentes.
Resfriamento a líquido
Utiliza jaquetas d’água, bomba, termostato e radiador. Proporciona controle térmico fino, mas adiciona peso, complexidade e manutenção.
Sensor de temperatura do óleo
Mede a temperatura do óleo, indicador essencial para evitar degradação do lubrificante e cavitação da bomba. Leituras altas pedem ação imediata (potência, mistura, flapes).
Shock cooling (resfriamento brusco)
Queda rápida de temperatura do cilindro. Em geral, o risco é reduzido com gerenciamento suave de potência e mistura; evitar descidas longas com potência muito baixa em motores frios.
Superaquecimento
Condição em que CHT/óleo excedem limites. Pode resultar de mistura pobre, fluxo de ar insuficiente, ignição adiantada, detonação ou operação prolongada no solo.
Termostato (válvula termostática)
Controla a circulação do fluido (ou do óleo) para manter temperatura estável. Fecha quando frio para aquecer mais rápido e abre quando quente para resfriar.
Troca térmica
Processo de passagem de calor do motor para o ar (ou fluido) e, depois, para o ambiente via radiadores/aletamento.
Velocidade de ar (IAS) e resfriamento
Maiores velocidades aumentam o ar de impacto e melhoram o resfriamento a ar. Velocidades muito baixas, especialmente em subida forte, podem elevar CHT.
Ventilação do compartimento do motor
Saídas e frestas que permitem a exaustão do ar quente. Bloqueios, sujeira e vedações defeituosas pioram a circulação e elevam a temperatura.
Viscosidade do óleo
Espessura do óleo. A viscosidade correta para a faixa de temperatura ambiente assegura lubrificação, circulação e remoção de calor adequadas.
FAQ (pronto para WordPress)
P: Por que a maioria dos motores a pistão de aeronaves usa resfriamento a ar?
R: Porque é mais simples, mais leve e tem menos componentes sujeitos a falha. A combinação de aletas, baffles e capota oferece resfriamento adequado com baixo peso e manutenção relativamente fácil.
P: Em quais casos o resfriamento a líquido é preferido?
R: Quando se busca controle térmico mais preciso, altas potências específicas por cilindro, carenagens mais fechadas ou requisitos de ruído/arrasto específicos. O custo é maior complexidade, peso e manutenção.
P: O que mais eleva a CHT durante uma subida?
R: Velocidade baixa (menos ar de impacto), mistura muito pobre, flapes de capota fechados, dia quente/densidade baixa e potência elevada por muito tempo.
P: Abrir flapes de capota sempre ajuda?
R: Sim, em geral reduzirá CHT e temperatura do óleo ao aumentar a extração de ar quente. Porém, aumenta arrasto; use conforme as limitações do manual e a necessidade térmica.
P: Qual a relação entre mistura e temperatura?
R: Mistura mais rica tende a resfriar a combustão e reduzir CHT/EGT; mistura mais pobre aumenta temperatura. O ajuste ideal depende do regime (subida, cruzeiro, descida) e do POH/AFM.
P: Detonação e pré-ignição são a mesma coisa?
R: Não. Detonação é uma combustão anormal explosiva após a ignição normal; pré-ignição ocorre antes da centelha, por pontos quentes. As duas elevam muito a temperatura e são perigosas.
P: Como o óleo ajuda a resfriar o motor?
R: O óleo retira calor de mancais, pistões e paredes internas, levando-o ao radiador de óleo para dissipação. Temperaturas ou pressões fora da faixa indicam problemas de resfriamento/lubrificação.
P: O “shock cooling” pode trincar cilindros?
R: Quedas muito rápidas de temperatura podem aumentar tensões térmicas. Na prática, gerencie potência e mistura de forma gradual e evite descidas longas com potência mínima em motores ainda frios.
P: Quais inspeções de manutenção mais impactam o resfriamento a ar?
R: Integridade dos baffles e vedações, limpeza das aletas, alinhamento/vedação da capota, radiador de óleo limpo, velas em bom estado e ajuste correto da mistura e do ponto de ignição.
P: CHT ou EGT: qual devo olhar primeiro?
R: Os dois são úteis, mas a CHT é o limite térmico crítico do cilindro. Use EGT para afinar mistura e acompanhar tendência. Sempre respeite os limites indicados pelo fabricante.
P: O que fazer se a temperatura subir no solo (taxi/espera)?
R: Aumente levemente a rotação para gerar fluxo de ar pela hélice, mantenha mistura adequada, direcione o nariz ao vento se possível e evite esperas longas com fluxo de ar insuficiente.
P: Como o clima quente e altitude densidade afetam o resfriamento?
R: Ar menos denso remove menos calor. Em dias quentes e em aeroportos altos, monitore CHT/óleo com atenção, use flapes de capota e ajuste potência/mistura conforme o manual.
