Thyristores (SCR)

O thyristor é um dispositivo semicondutor considerado um comutador quase ideal, combinando as funções de retificador e amplificador simultaneamente. Desenvolvido originalmente para substituir as válvulas thyratron a gás, este componente se tornou fundamental na eletrônica de potência.

Estrutura e funcionamento

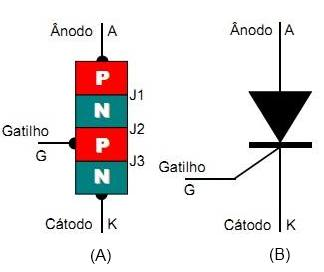

O thyristor é constituído por um semicondutor de silício com quatro camadas alternadas (PNPN). Possui três terminais:

• Anodo
• Cátodo
• Gatilho (gate)

Sua característica principal é permanecer normalmente bloqueado (não conduz corrente) até que receba um sinal de comando no terminal de gatilho. Após receber este sinal, o thyristor permite a passagem de corrente em um único sentido – do cátodo para o anodo – comportando-se como um interruptor eletrônico.

Tipos de thyristores

A família dos thyristores inclui diversos dispositivos:

1. SCR (Silicon Controlled Rectifier) : O thyristor clássico, unidirecional com três terminais.
2. TRIAC (TRIode AC switch) : Versão bidirecional do thyristor, permite controlar corrente alternada em ambos os sentidos.
3. Fotothyristor : Sensível à luz, pode ser disparado por estímulos luminosos.
4. Thyristor bloqueável : Pode ser tanto disparado quanto bloqueado através de sinais de controle.
5. SUS e SBS (Silicon Unilateral Switch e Silicon Bilateral Switch): Comutadores unidirecional e bidirecional.
6. Diodo Shockley : Também conhecido como diodo thyristor ou diodo de quatro camadas.

Aplicações

Os thyristores são amplamente utilizados em:

• Sistemas de comutação
• Controle de velocidade de motores
• Regulação de intensidade luminosa
• Circuitos de controle em sistemas eletrônicos de aeronaves

A versatilidade destes componentes os torna elementos indispensáveis em diversos sistemas elétricos e eletrônicos, incluindo aqueles encontrados em aeronaves modernas.
