Como é a hélices de aeronaves
As hélices desempenham um papel fundamental na propulsão das aeronaves, sendo um dos principais componentes do grupo motopropulsor. Elas são responsáveis por transformar a potência efetiva gerada pelo motor em potência útil, impulsionando a aeronave através do ar.
Neste post exploraremos detalhadamente a estrutura, funcionamento e variações das hélices, além de discutir suas classificações, materiais construtivos e a importância de cada um desses fatores para o desempenho da aeronave.
Compreender o funcionamento das hélices é essencial para aqueles que buscam aprofundar seus conhecimentos em aviação, especialmente no que diz respeito ao seu impacto na eficiência e segurança dos voos.
A hélice é um dos principais componentes do grupo motopropulsor, sendo responsável por gerar tração ao converter a potência efetiva do motor em potência útil para a propulsão da aeronave.

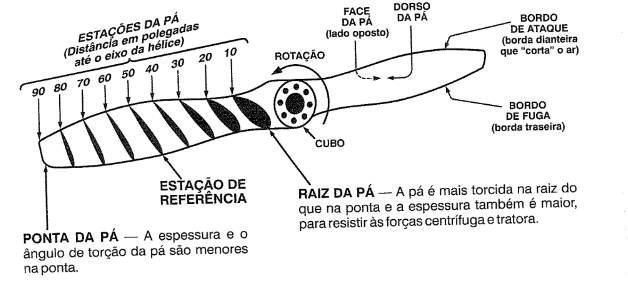

Composta por duas ou mais pás, a hélice apresenta um perfil aerodinâmico similar ao das asas das aeronaves. Cada pá é subdividida em diferentes estações, o que facilita a identificação dos perfis aerodinâmicos e dos ângulos de torção, que variam da raiz até a ponta das pás.
O fabricante da hélice seleciona uma dessas estações como ponto de referência para determinar o “Ângulo da Pá” da hélice, um parâmetro crucial para o seu desempenho.
Devido à torção das pás, se uma hélice pudesse girar em um meio sólido, como a madeira, ela agiria de maneira semelhante a um parafuso, avançando uma certa distância a cada rotação completa.
Essa distância teórica, que a hélice percorreria em uma única rotação em um meio sólido, é conhecida como passo (“pitch”, em inglês) e constitui uma parte fundamental das especificações técnicas da hélice. O passo é um dos fatores determinantes para a eficiência da propulsão, influenciando diretamente o desempenho da aeronave.

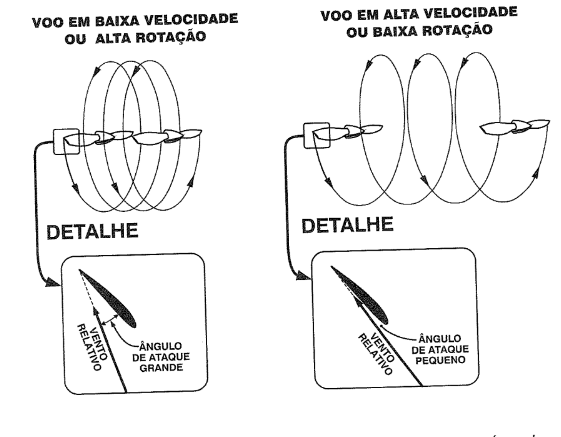

As hélices das aeronaves descrevem trajetórias em espiral, cujas características variam de acordo com a velocidade do voo e a rotação da hélice. Isso é ilustrado nas seguintes condições:
As ilustrações indicam que o ângulo de ataque das pás da hélice se altera em função da velocidade da aeronave e da rotação da hélice. Para assegurar um ângulo de ataque otimizado, geralmente entre 2 a 5 graus, em todas as fases do voo, é necessário que as pás da hélice sejam ajustáveis, permitindo a modificação do ângulo durante o voo.
Entretanto, esse tipo de hélice, que possibilita o ajuste do ângulo em tempo real, tende a ser mais pesado, complexo e caro. Existem, contudo, alternativas que podem ser consideradas, como será discutido a seguir.
Classificação das Hélices quanto à Variação do Passo
As hélices podem ser classificadas de acordo com a capacidade de variação do passo, conforme descrito abaixo:
b) Hélice de Passo Ajustável Manualmente
- Aerodinâmica
- Automática
- Hidromática
- Elétrica
Hélice de Passo Fixo: Trata-se de um componente geralmente monobloco, projetado para operar com eficiência ideal apenas nas rotações e velocidades específicas para as quais foi originalmente concebido.

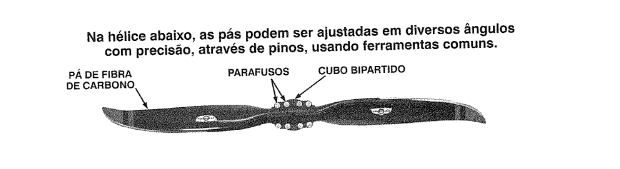

Hélice de Passo Ajustável: O ângulo das pás dessa hélice pode ser modificado enquanto a aeronave está em solo, utilizando ferramentas específicas para realizar o ajuste necessário.
Hélice de Passo Variável (Manual): Nesse tipo de hélice, o ajuste do passo é realizado manualmente pelo piloto durante o voo. Em algumas configurações, existem apenas duas opções de ajuste: passo mínimo e passo máximo.
No entanto, em outros modelos, o passo pode ser ajustado de forma contínua entre esses extremos. O mecanismo de ajuste geralmente utiliza a pressão hidráulica proveniente do sistema de lubrificação do motor para aumentar o passo, enquanto a redução é controlada pela força centrífuga de contrapesos.
Hélice de Passo Variável (Automático): Comumente referida como “Hélice de Passo Controlável” ou “Hélice de Velocidade Constante”, essa hélice se diferencia por seu mecanismo de controle automático.
Ela é equipada com um governador que regula a rotação do motor de forma autônoma, mantendo-a constante, independentemente das variações de carga ou condições de voo.

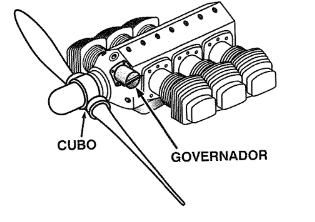

Governador – O dispositivo conhecido como governador é responsável por regular o passo da hélice, garantindo a manutenção de uma rotação constante do motor. Funciona da seguinte maneira: caso a rotação aumente, o governador ajusta o passo da hélice para uma configuração mais difícil de girar, o que faz com que o motor retorne à rotação desejada.
Da mesma forma, se a rotação do motor diminuir, o governador ajusta o passo da hélice para facilitar o giro, permitindo que a rotação aumente novamente até atingir o valor estabelecido.
As hélices com passo controlável podem ser classificadas em aeromáticas, hidromáticas ou elétricas. Entretanto, as hélices aeromáticas, que utilizam ar comprimido, não foram amplamente desenvolvidas e, por essa razão, o foco do estudo recairá sobre as hélices hidromáticas e elétricas.
Hélices Hidromáticas – As hélices hidromáticas são dispositivos de passo controlável que operam automaticamente utilizando a pressão do óleo lubrificante do motor. Esse tipo de hélice é mais comumente utilizado em comparação às hélices elétricas.
O sistema inclui um cilindro atuador hidráulico localizado dentro do cubo da hélice, enquanto o governador, responsável pelo controle do passo, é instalado no motor.
Hélices Elétricas – As hélices elétricas são controladas por meio de um governador elétrico, que atua através de um atuador elétrico localizado no cubo da hélice. No passado, esses governadores eram frequentemente associados a incidentes de disparo da hélice, onde falhas no sistema resultavam na redução do passo da hélice, levando a uma rotação excessiva e, em alguns casos, à destruição da hélice.
No entanto, com o avanço da tecnologia, os governadores elétricos foram significativamente aprimorados e, atualmente, são utilizados de forma segura e confiável.
Nomenclaturas de Ângulos da Pá
Existem diferentes ângulos de inclinação das pás da hélice, cada um com uma função específica, sendo denominados como Passo Chato, Bandeira e Reverso. A seguir, apresentamos uma breve descrição dessas configurações:
Passo Bandeira: Neste ângulo, as pás da hélice ficam alinhadas paralelamente ao fluxo de ar. Essa configuração é utilizada para minimizar o arrasto aerodinâmico quando o motor está inoperante durante o voo, contribuindo para uma redução da resistência ao avanço da aeronave.
Passo Chato: Aqui, o ângulo das pás é nulo ou próximo de zero. Essa configuração pode ser empregada no solo, com o motor em marcha lenta, permitindo a manutenção da rotação sem gerar tração significativa. Quando utilizado em voo, o Passo Chato pode gerar uma tração negativa.
Passo Reverso: O ângulo das pás é ajustado para uma posição negativa, o que inverte a direção da tração. Esse ajuste é crucial durante a fase de pouso, sendo utilizado para auxiliar na desaceleração da aeronave após o toque na pista.
Essas diferentes configurações de ângulo das pás da hélice são essenciais para o controle e a eficiência das operações da aeronave em diversas fases do voo, especialmente em situações críticas como o pouso e a falha de motor.
Materiais e Aspectos Construtivos das Hélices
Na construção de hélices aeronáuticas, são utilizados diversos materiais, selecionados com base em suas propriedades mecânicas e em considerações de desempenho. Os materiais mais comumente empregados incluem ligas de alumínio, madeira, fibras de carbono e Kevlar® (também conhecidos como “compósitos”, em inglês).
A escolha do material da hélice é crucial para o desempenho geral da aeronave, influenciando diretamente sua eficiência, durabilidade e custo operacional.
O estudo das hélices revela a complexidade e a importância desse componente vital para a aviação. Desde a aerodinâmica das pás até os materiais utilizados em sua construção, cada aspecto da hélice contribui diretamente para a eficiência, segurança e desempenho das aeronaves.
Com as inovações tecnológicas, as hélices evoluíram para oferecer maior controle e adaptabilidade, como observado nas hélices de passo variável e nas opções automáticas.
Para profissionais da aviação, entender essas nuances é crucial, pois permite uma melhor aplicação dos conhecimentos técnicos em operações reais, garantindo que a aeronave opere de maneira otimizada em todas as fases do voo.
GLOSSÁRIO – HÉLICES DE AERONAVES
Aerodinâmica
Ramo da física que estuda como o ar escoa ao redor de objetos. Nas hélices, explica como o formato das pás gera força de tração e como o ângulo e a velocidade influenciam a eficiência.
Ângulo da Pá
Medição, em graus, da inclinação da pá em uma estação de referência definida pelo fabricante. Esse ângulo determina quanto “mordida” a pá dá no ar e afeta diretamente rotação e tração.
Ângulo de Ataque (da pá)
Ângulo entre a linha média do perfil da pá e a direção do escoamento relativo do ar. Deve ficar em uma faixa ideal (geralmente baixa) para manter eficiência e evitar estol da pá.
Arrasto
Força que se opõe ao movimento da aeronave pelo ar. Em hélices, configurações inadequadas de passo aumentam o arrasto e reduzem o desempenho.
Atuador Elétrico
Dispositivo instalado no cubo da hélice que altera o ângulo das pás usando energia elétrica. É comandado por um governador elétrico nos sistemas de passo controlável elétrico.
Atuador Hidráulico
Dispositivo hidráulico no cubo da hélice que move as pás usando pressão de óleo do motor. É comum em hélices de passo controlável hidromáticas.
Carga (na hélice/motor)
Esforço que o motor precisa vencer para girar a hélice. Mudanças de passo alteram a carga e, por consequência, a rotação do motor.
Compósitos (fibra de carbono/Kevlar®)
Materiais avançados usados em pás de hélice por oferecerem alta resistência com baixo peso. Melhoram eficiência e reduzem vibrações quando bem projetados.
Cubo da Hélice
Peça central onde as pás são fixadas e onde ficam os mecanismos de variação de passo (atuadores, eixos, rolamentos).
Desaceleração (pós-pouso)
Redução rápida da velocidade da aeronave após o toque na pista. Pode ser auxiliada pelo uso do passo reverso em hélices apropriadas.
Durabilidade (da hélice)
Capacidade de resistir a fadiga, corrosão, impactos e vibrações ao longo do tempo. Depende do material, projeto e manutenção correta.
Eficiência Propulsiva
Relação entre a potência que o motor fornece e a potência efetivamente transformada em tração útil pela hélice. Bons ajustes de passo e aerodinâmica adequada elevam essa eficiência.

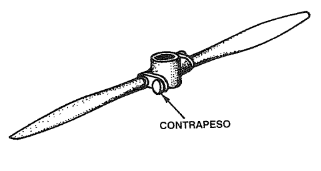

Força Centrífuga (contrapesos)
Força que atua para fora no giro da hélice. Em alguns sistemas, contrapesos usam essa força para ajudar a reduzir o passo quando a pressão hidráulica diminui.
Governador (da hélice)
Dispositivo que regula automaticamente a rotação do motor ajustando o passo da hélice. Se a rotação sobe, aumenta o passo; se cai, reduz o passo, mantendo a RPM alvo.
Grupo Motopropulsor
Conjunto formado por motor e hélice (e seus controles), responsável por gerar e aplicar a potência que impulsiona a aeronave.
Hélice
Conjunto com duas ou mais pás de perfil aerodinâmico que giram para produzir tração. Converte a potência do motor em potência útil para deslocar a aeronave no ar.
Hélice Aeromática
Tipo de hélice de passo controlável que usa ar comprimido. É pouco comum em serviço quando comparada às versões hidráulicas e elétricas.
Hélice Elétrica
Hélice de passo controlável em que o ajuste das pás é feito por atuador e governador elétricos. A tecnologia atual tornou esse sistema confiável e seguro.
Hélice Hidromática
Hélice de passo controlável que usa pressão do óleo do motor para movimentar as pás. É a configuração mais difundida na aviação a pistão.
Hélice de Passo Ajustável (solo)
Permite mudar o ângulo das pás apenas com a aeronave no chão, usando ferramentas. Em voo, opera com o passo definido previamente.
Hélice de Passo Fixo
Possui ângulo das pás permanente. É simples e leve, mas otimizada para uma faixa específica de velocidade/rotação, perdendo eficiência fora dessa faixa.
Hélice de Passo Variável (manual em voo)
Permite ao piloto ajustar o passo durante o voo. Pode ter posições discretas (mínimo/máximo) ou ajuste contínuo, conforme o sistema instalado.
Hélice de Velocidade Constante (passo controlável automático)
Mantém a RPM praticamente constante ajustando o passo automaticamente via governador. Melhora desempenho em diversas fases do voo.
Materiais da Hélice
Principais materiais incluem ligas de alumínio, madeira e compósitos (fibra de carbono/Kevlar®). A escolha afeta peso, rigidez, custo e manutenção.
Passo (Pitch)
Distância teórica que a hélice avançaria em uma rotação caso girasse em um sólido (como um parafuso). Determina a “carga” da hélice e influencia aceleração e velocidade de cruzeiro.
Passo Bandeira
Configuração em que as pás ficam quase paralelas ao vento relativo para reduzir arrasto quando o motor está inoperante. Ajuda a manter a aeronave planando com menor resistência.
Passo Chato
Ângulo muito pequeno (próximo de zero). Em marcha lenta no solo evita gerar muita tração; em voo pode criar tração negativa em certas condições.
Passo Reverso
Ângulo negativo das pás que inverte a direção da tração. Usado após o pouso para ajudar a reduzir a distância de frenagem.
Perfis e Estações da Pá
Cada pá possui estações (posições ao longo do raio) com perfis e ângulos diferentes. A torção ao longo da pá ajuda a manter ângulos de ataque adequados em toda a extensão.
Potência Efetiva (do motor)
Potência realmente disponível no eixo do motor para acionar a hélice, após perdas internas.
Potência Útil (na hélice)
Parcela da potência efetiva que é convertida em tração para mover a aeronave. Perdas aerodinâmicas reduzem a fração útil.
Pressão do Óleo (sistema)
Fonte de energia hidráulica usada em hélices hidromáticas para alterar o passo das pás de forma controlada e automática.
Rotação (RPM) da Hélice
Velocidade de giro da hélice. É uma variável crítica que o governador busca manter, ajustando o passo conforme a carga e a fase do voo.
Tração (Thrust)
Força produzida pela hélice que empurra a aeronave para frente. Depende do passo, da velocidade do ar e da rotação.
Velocidade do Voo
Velocidade da aeronave em relação ao ar. Afeta o ângulo de ataque da pá e, portanto, a necessidade de ajustar o passo para manter a eficiência.
FAQ – PERGUNTAS FREQUENTES
P: Qual é a diferença prática entre hélice de passo fixo, ajustável, variável e de velocidade constante?
R: A de passo fixo é simples e otimizada para uma faixa específica; a ajustável muda o passo só no solo; a variável permite ajuste manual em voo; a de velocidade constante tem um governador que ajusta o passo automaticamente para manter a RPM.
P: Por que o ângulo de ataque da pá precisa ficar em uma faixa baixa (por exemplo, 2° a 5°)?
R: Porque nessa faixa a pá gera tração eficiente com menor arrasto e menor risco de estol local. Ângulos muito altos aumentam perdas e vibrações.
P: O que o governador faz quando a RPM sobe em uma hélice de velocidade constante?
R: Ele aumenta o passo (pá “morde” mais ar), deixando o giro mais “pesado” e trazendo a RPM de volta ao valor selecionado.
P: Em que situações usar passo bandeira, chato e reverso?
R: Bandeira é usado com motor inoperante para reduzir arrasto; chato é útil em marcha lenta e para evitar tração excessiva no solo; reverso é aplicado após o pouso para ajudar a frear a aeronave.
P: Por que hélices elétricas tinham histórico de “disparo” e isso ainda é um problema?
R: “Disparo” é quando o passo vai para muito baixo e a hélice acelera demais. Sistemas antigos tinham falhas eletrônicas; os modelos atuais foram aprimorados e são confiáveis quando bem mantidos.
P: Como o material da hélice influencia manutenção e desempenho?
R: Alumínio é robusto e difundido; madeira é leve e absorve vibrações, mas exige cuidados; compósitos oferecem alto desempenho com baixo peso, porém requerem inspeções específicas.
P: Por que uma hélice de passo fixo não é eficiente em todas as fases do voo?
R: Porque o passo ideal muda com velocidade e carga. Fixo significa compromisso: boa em uma faixa, pior em outras.
P: Como o governador “sabe” que precisa ajustar o passo?
R: Ele monitora a RPM através de um sistema mecânico/eletrônico. Se a RPM sai do valor alvo, comanda o atuador (hidráulico ou elétrico) para mudar o passo e corrigir a rotação.
P: Quais cuidados de manutenção são críticos em hélices de passo controlável?
R: Verificar vazamentos de óleo, folgas no cubo, funcionamento do governador, integridade dos atuadores, torques de fixação e corrosão/impactos nas pás.
P: O passo afeta a decolagem e o cruzeiro de que forma?
R: Passo menor favorece aceleração e subida (maior RPM); passo maior favorece cruzeiro eficiente (menor RPM para a mesma velocidade).
P: Hidromática ou elétrica: há diferença de segurança?
R: Ambas são seguras quando corretamente projetadas e mantidas. A escolha envolve disponibilidade de manutenção, integração com o motor e filosofia de projeto da aeronave.
P: O que é “disparo” da hélice e como evitar?
R: É a aceleração excessiva por passo muito baixo. Evita-se com manutenção preventiva, testes funcionais do governador e operação dentro dos limites do fabricante.
