A manutenção e a inspeção de aeronaves são processos fundamentais para garantir a segurança e a eficiência nas operações aéreas. Esses procedimentos têm o objetivo de assegurar que a aeronave permaneça em condições operacionais ideais, prevenindo falhas e promovendo um desempenho confiável.

Neste contexto, exploraremos os diferentes tipos de manutenção e inspeção, detalhando as especificidades de cada um e destacando a importância desses processos para a integridade estrutural e funcional das aeronaves.

Objetivos

Os serviços de inspeção e manutenção têm como objetivo garantir que a aeronave se mantenha em condições operacionais ideais. Isso assegura a segurança durante as operações e o desempenho eficiente dos sistemas e componentes da aeronave.

Tipos de Manutenção

A manutenção de aeronaves é classificada em dois tipos principais:

a) Manutenção Preventiva: Este tipo de manutenção é realizada de forma programada e antecipada, com o objetivo de evitar falhas potenciais. Um exemplo de manutenção preventiva é a remoção de um gerador para revisão após a aeronave completar um número pré-determinado de horas de voo. A manutenção preventiva é essencial para garantir que os componentes sejam inspecionados e ajustados antes que apresentem problemas, assegurando a longevidade e a confiabilidade dos sistemas.

b) Manutenção Corretiva: Este tipo de manutenção é executado como uma resposta direta a uma falha identificada em um componente ou sistema. A manutenção corretiva envolve o reparo ou substituição do item defeituoso, restaurando a funcionalidade normal da aeronave. Um exemplo seria a substituição de um gerador que parou de funcionar. A manutenção corretiva é geralmente realizada de forma emergencial para minimizar o tempo de inatividade e garantir que a aeronave possa retornar rapidamente às suas operações normais.

Inspeções

As inspeções são procedimentos essenciais para garantir que a aeronave esteja em condições seguras de operação. Elas consistem em verificações visuais ou por métodos simples, com o objetivo de identificar possíveis anomalias. Quando uma anomalia é detectada, torna-se necessária a execução de um serviço de manutenção corretiva. As inspeções são classificadas em dois tipos principais: inspeções pré-voo e inspeções periódicas.

Inspeção Pré-Voo: A inspeção pré-voo é uma responsabilidade atribuída ao piloto e deve ser realizada antes de cada voo. Esta inspeção é de extrema importância, pois envolve o exame minucioso das diversas partes da aeronave, seguindo uma lista de verificações (checklist) fornecida pelo fabricante. A inspeção pré-voo inclui itens como a verificação dos níveis de combustível e óleo, inspeção visual de superfícies e componentes, além da checagem de outros sistemas críticos da aeronave.

Qualquer anomalia identificada durante essa verificação deve ser reportada e avaliada por um mecânico qualificado, que poderá decidir sobre a necessidade de manutenção corretiva.

O piloto deve ser devidamente treinado para executar essa inspeção com segurança e eficiência, garantindo que todos os pontos da lista de verificação sejam checados adequadamente. Entre as ações que o piloto deve realizar estão a inspeção visual do combustível, a verificação dos níveis de óleo e o cuidado com situações de risco, como a movimentação manual da hélice. Esses procedimentos são essenciais para assegurar que a aeronave esteja pronta para o voo com segurança.

Inspeção dos Pneus – A inspeção visual dos pneus é uma etapa fundamental na verificação pré-voo. Os critérios a serem seguidos para esta avaliação estão detalhados abaixo:

Manutenção Preventiva

Este tipo de manutenção é realizado através de inspeções periódicas e revisões gerais, procedimentos que já foram detalhados anteriormente no contexto dos motores. Para a aeronave e seus acessórios, os critérios adotados são, em grande parte, similares aos aplicados aos motores.

Inspeção Periódica

Na manutenção preventiva, a inspeção periódica é uma parte essencial. Durante essa inspeção, a aeronave e seus componentes são cuidadosamente examinados para identificar possíveis anomalias. Além da inspeção visual, são realizados serviços de rotina, como:

• Ajustes mecânicos.
• Substituição de óleo e outros fluidos essenciais.
• Testes operacionais de sistemas.
• Lubrificação dos componentes móveis.
• Troca de filtros de óleo e de ar.

A frequência dessas inspeções é determinada por fatores como o número de horas voadas, o tempo cronológico, e as diretrizes estabelecidas pelos fabricantes da aeronave e de seus componentes.

Revisão Geral

A revisão geral é uma etapa mais aprofundada da manutenção preventiva, que envolve a desmontagem de partes internas da aeronave. Este processo inclui a remoção de painéis e acessórios para permitir uma inspeção detalhada de várias áreas importantes, como:

• Estrutura da aeronave.
• Controles de voo.
• Tanques de combustível.

Em aeronaves comerciais modernas, a revisão geral é realizada de maneira escalonada, distribuindo o trabalho em intervalos planejados para minimizar o tempo de inatividade da aeronave, assegurando que ela possa continuar operando sem interrupções prolongadas.

Além disso, os acessórios instalados na aeronave passam por revisões gerais conforme os intervalos de tempo entre revisões, conhecidos como TBO (Time Between Overhauls), que são definidos especificamente para cada componente pelo fabricante.

Identificação das Tubulações em Aeronaves – Para otimizar e facilitar as operações de manutenção, as tubulações presentes nos diversos sistemas de uma aeronave são identificadas por um código específico.

Este sistema de codificação utiliza uma combinação de cores e símbolos gráficos, projetados para minimizar a possibilidade de erros, especialmente em condições de iluminação inadequada. A tabela a seguir ilustra os principais códigos utilizados em aviões de pequeno porte.

Classificação das Inspeções por Métodos

As inspeções realizadas em aeronaves podem ser classificadas em dois principais tipos: inspeções qualitativas e inspeções quantitativas, dependendo do método utilizado para identificar anomalias e garantir a segurança e o desempenho da aeronave.

a) Inspeções Qualitativas: As inspeções qualitativas são predominantemente visuais e não requerem o uso de instrumentos de medição. O objetivo principal dessas inspeções é identificar possíveis anomalias visíveis, como rachaduras, vazamentos, deformações ou sinais de desgaste.

Estas inspeções são frequentemente realizadas em situações onde uma análise visual é suficiente para verificar a integridade de componentes ou sistemas. Um exemplo comum de inspeção qualitativa é a inspeção pré-voo, que é realizada antes de cada decolagem para garantir que não haja defeitos visíveis que possam comprometer a operação segura da aeronave.

b) Inspeções Quantitativas: As inspeções quantitativas envolvem o uso de instrumentos de medição específicos para avaliar parâmetros técnicos, como dimensões, folgas, voltagens, correntes, pressões e dureza de materiais. Este tipo de inspeção exige profissionais qualificados, como mecânicos, inspetores de manutenção, ou técnicos especializados em laboratórios e oficinas de revisão.

O uso de equipamentos de medição garante que os componentes da aeronave atendam às especificações precisas necessárias para seu funcionamento seguro. As inspeções quantitativas são essenciais para assegurar que parâmetros críticos estejam dentro dos limites estabelecidos pelos fabricantes.

Falhas Estruturais por Fadiga

A fadiga é uma das principais causas de falhas em componentes metálicos, caracterizando-se pelo surgimento e progressão lenta de pequenas fissuras superficiais que, com o tempo, resultam na ruptura do material. A prevenção dessas falhas inesperadas é possível através de inspeções periódicas, realizadas em intervalos apropriados.

Entre os métodos mais eficazes para detectar fissuras em peças ferrosas e não ferrosas, bem como em componentes estruturais, destacam-se:

a) Detecção por Magnagrafia (Processo de Partículas Magnéticas)

Este método é amplamente utilizado em materiais ferrosos que podem ser magnetizados, como o aço. Durante o processo, a peça é magnetizada e em seguida imersa em um líquido que contém partículas ferrosas em suspensão. Essas partículas se acumulam nas fissuras devido ao magnetismo, tornando-as visíveis.

b) Detecção por Líquido Penetrante

Neste método, a peça é coberta por um líquido de alta visibilidade que penetra nas fissuras. Após a remoção do líquido superficial, o que permaneceu nas fissuras é atraído para a superfície por meio de um produto especial, tornando-as visíveis.

c) Processo Zyglo ou Penetração Fluorescente

Utilizando um líquido penetrante que se torna fluorescente sob luz ultravioleta, este método é eficaz para revelar fissuras de difícil detecção a olho nu.

d) Inspeção por Raios-X

Semelhante a uma radiografia médica, porém com potência elevada, este método permite visualizar fissuras internas na estrutura do material por meio de imagens radiográficas.

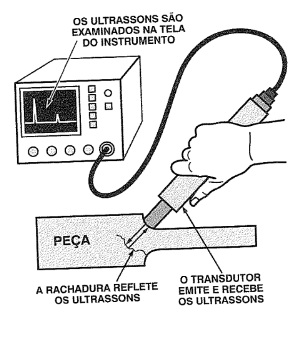

e) Inspeção por Ultrassom

Através da emissão de ondas ultrassônicas, este método detecta fissuras no interior das peças analisadas com base nos ecos refletidos, permitindo a identificação de descontinuidades no material.

Esses métodos, aplicados de forma adequada, garantem a detecção precoce de fissuras, prevenindo falhas catastróficas e assegurando a integridade estrutural dos componentes aeronáuticos.

Procedimentos Pós-Voo

Após a conclusão do voo, é essencial que o piloto realize uma série de verificações de rotina. Essas verificações incluem o correto posicionamento dos controles, chaves e disjuntores, bem como a instalação de travas de segurança e calços nas rodas da aeronave.

Além disso, é necessário colocar a capa no tubo de Pitot, entre outros procedimentos especificados pelos manuais da aeronave e pelo operador. Todos esses passos são fundamentais para garantir a segurança e a integridade do equipamento para operações futuras.

Legislação de Manutenção Aeronáutica

A manutenção aeronáutica tem como objetivo principal assegurar a continuidade da aeronavegabilidade, garantindo que a aeronave permaneça dentro dos padrões nos quais foi originalmente homologada.

Além disso, é imperativo que a manutenção seja realizada por mecânicos devidamente certificados, em oficinas também certificadas, assegurando que todos os requisitos estabelecidos nos manuais de manutenção sejam rigorosamente cumpridos.

No Brasil, a responsabilidade pela regulamentação e fiscalização das atividades de manutenção aeronáutica recai sobre a Agência Nacional de Aviação Civil (ANAC), que também é a entidade responsável pela emissão do Certificado de Aeronavegabilidade das aeronaves.

Para aeronaves não certificadas, classificadas como experimentais, existe uma legislação específica que regula suas operações.

Programação e Controle da Manutenção

O programa de manutenção de uma aeronave, que inclui os intervalos e procedimentos específicos, é determinado pelos fabricantes da aeronave, do motor e dos acessórios.

Cabe ao operador da aeronave garantir que esses programas sejam cumpridos e demonstrar essa conformidade às autoridades aeronáuticas durante as inspeções e em outras situações previstas pela legislação vigente.

O piloto tem a responsabilidade de realizar apenas as inspeções de rotina relacionadas ao voo e de preencher o livro de bordo e outros documentos pertinentes, caso existam.

No entanto, se o piloto também for o operador ou proprietário da aeronave, suas responsabilidades se estendem para incluir a supervisão integral da manutenção.

Manter uma aeronave em condições ideais de operação é uma responsabilidade que envolve diversos processos, desde a inspeção pré-voo realizada pelo piloto até as revisões gerais executadas por profissionais qualificados.

A aplicação rigorosa dos métodos de manutenção e inspeção descritos neste post não apenas prolonga a vida útil da aeronave, mas, sobretudo, assegura a segurança dos voos.

Seguir as normativas e boas práticas estabelecidas é fundamental para prevenir falhas catastróficas e garantir que cada voo seja realizado com máxima confiança e segurança.

QUESTIONÁRIO

1. Qual é o principal objetivo da manutenção aeronáutica?
   – Garantir segurança e eficiência.
2. O que é manutenção preventiva?
   – Evitar falhas antecipadamente.
3. Quando a manutenção corretiva é realizada?
   – Após uma falha identificada.
4. Quem é responsável pela inspeção pré-voo?
   – O piloto.
5. Qual é a função do piloto durante a inspeção pré-voo?
   – Verificar condições da aeronave.
6. O que são inspeções qualitativas?
   – Verificações visuais de anomalias.
7. Qual método de detecção usa partículas magnéticas?
   – Magnagrafia.
8. Como o método Zyglo revela fissuras?
   – Fluorescência sob luz ultravioleta.
9. O que o manômetro de óleo monitora?
   – Pressão do óleo.
10. Qual agência regulamenta a manutenção aeronáutica no Brasil?
    – ANAC.
11. Qual é o foco das inspeções quantitativas?
    – Medir parâmetros técnicos.
12. O que é fadiga estrutural?
    – Falhas por fissuras progressivas.
13. Como o método de ultrassom detecta fissuras?
    – Através de ecos refletidos.
14. O que a revisão geral envolve?
    – Desmontagem e inspeção detalhada.
15. O que deve ser feito após o voo?
    – Verificações de rotina pós-voo.

GLOSSÁRIO (ordem alfabética)

Acessórios
Conjunto de componentes instalados na aeronave (como bombas, geradores e atuadores) que dão suporte ao funcionamento dos sistemas principais. Exigem inspeções e, quando aplicável, revisões conforme o programa de manutenção.

Aeronavegabilidade
Condição em que a aeronave atende aos padrões de projeto e manutenção, podendo operar com segurança. Manter a aeronavegabilidade é o objetivo central de todas as inspeções e serviços de manutenção.

Ajustes mecânicos
Pequenas regulagens feitas durante a manutenção preventiva ou periódica para restabelecer folgas, alinhamentos e funcionamentos previstos pelo fabricante.

ANAC
Agência Nacional de Aviação Civil, responsável por regulamentar, fiscalizar e certificar atividades de manutenção e a aeronavegabilidade no Brasil.

Calços de roda (calços)
Peças colocadas nas rodas após o voo para evitar movimentação não intencional da aeronave durante o estacionamento.

Check-list (lista de verificação)
Relação de itens que devem ser conferidos em uma inspeção (especialmente a pré-voo), garantindo que nada essencial seja esquecido.

Disjuntores
Dispositivos elétricos de proteção que desligam automaticamente um circuito em caso de sobrecorrente; devem estar na posição correta após o voo e durante verificações.

Fadiga estrutural
Processo de formação e crescimento de pequenas trincas devido a cargas cíclicas ao longo do tempo, podendo levar à falha se não for detectada por inspeções adequadas.

Filtros (de óleo e de ar)
Elementos que retêm impurezas nos sistemas da aeronave. Sua troca periódica faz parte das rotinas de manutenção preventiva e inspeções.

Fluidos
Substâncias como óleo, combustível e fluido hidráulico. Seus níveis e condições são verificados em inspeções para garantir funcionamento correto dos sistemas.

Frequência de inspeção
Intervalo em horas de voo, ciclos ou tempo calendário que define quando cada inspeção ou tarefa de manutenção deve ocorrer conforme o programa do fabricante.

Gerador
Componente do sistema elétrico que fornece energia à aeronave. Pode ser removido para revisão programada ou substituído em caso de falha (manutenção corretiva).

Hélice
Conjunto que transforma potência do motor em tração. Requer inspeção visual cuidadosa (especialmente na pré-voo), evitando manuseio inadequado por segurança.

Identificação de tubulações
Sistema de cores e símbolos para diferenciar rapidamente as linhas de cada sistema (combustível, hidráulico, ar comprimido etc.), reduzindo erros durante a manutenção.

Inspeção
Verificação do estado de componentes e sistemas para identificar anomalias. Pode ser visual (qualitativa) ou com instrumentos/medições (quantitativa).

Inspeção periódica
Parte da manutenção preventiva. Envolve exames detalhados e tarefas de rotina (ajustes, lubrificação, troca de filtros e fluidos, testes) em intervalos definidos.

Inspeção pré-voo
Inspeção realizada pelo piloto antes de cada decolagem, seguindo check-list do fabricante. Busca evidências visuais de anomalias e confirma níveis e condições básicas.

Inspeção qualitativa
Avaliação predominantemente visual, sem medições, para detectar sinais aparentes de trincas, vazamentos, deformações ou desgaste.

Inspeção quantitativa
Avaliação com instrumentos para medir parâmetros (dimensões, folgas, pressão, tensão/corrente, dureza) e comparar com limites do fabricante.

Livro de bordo
Documento onde o piloto/operador registra informações de voo e anotações relevantes, incluindo observações que possam levar a ações de manutenção.

Lubrificação
Aplicação de lubrificantes em pontos móveis para reduzir atrito e desgaste. É rotina típica das inspeções periódicas.

Magnagrafia (partículas magnéticas)
Ensaio não destrutivo usado em materiais ferrosos. A peça é magnetizada e partículas revelam descontinuidades superficiais ou próximas da superfície.

Manutenção
Conjunto de ações para manter ou restaurar a aeronavegabilidade. Divide-se em preventiva (programada) e corretiva (após falha).

Manutenção corretiva
Executada após identificar falha. Envolve reparo ou substituição para restaurar a condição de serviço do componente/sistema.

Manutenção preventiva
Programada para evitar falhas. Inclui inspeções periódicas e, quando aplicável, revisão geral, seguindo os intervalos do fabricante.

Manômetro de óleo
Instrumento que indica a pressão do óleo do motor. Valores fora do normal exigem avaliação e possível ação de manutenção.

Operador (ou proprietário)
Responsável por cumprir o programa de manutenção definido pelos fabricantes e demonstrar conformidade às autoridades quando requerido.

Pressão (de óleo)
Parâmetro monitorado para assegurar lubrificação adequada do motor. Desvios podem indicar falhas iminentes.

Procedimentos pós-voo
Rotina após o pouso: posicionar controles, chaves e disjuntores corretamente, instalar travas/calços, colocar capa do tubo de Pitot e demais itens previstos.

Programação e controle da manutenção
Planejamento dos serviços com base nos intervalos e tarefas definidos pelos fabricantes da aeronave, motor e acessórios, garantindo execução e registro.

Raios X (radiografia industrial)
Ensaio não destrutivo que permite enxergar descontinuidades internas em materiais e conjuntos, semelhante à radiografia médica porém com outros parâmetros.

Revisão geral (overhaul)
Intervenção mais profunda da manutenção preventiva, com desmontagens para inspeção detalhada de estrutura, controles e acessórios, conforme limites/TBO.

Tanques de combustível
Reservatórios que também são inspecionados em revisões e inspeções, verificando integridade, vedação e condições internas.

Testes operacionais
Ensaios de funcionamento após inspeções/ajustes para verificar se sistemas e componentes estão operando dentro das especificações.

Travas de segurança
Dispositivos instalados para impedir acionamento/acidentes durante estacionamento/manutenção (ex.: travas de comandos, pinos de trem).

Tubo de Pitot
Sensor que mede pressão dinâmica do ar para instrumentos. Deve ser protegido com capa pós-voo para evitar obstruções.

TBO (Time Between Overhauls)
Intervalo entre revisões gerais de um componente (como acessórios). Definido pelo fabricante, indica quando realizar overhaul para manter confiabilidade.

Ultrassom (ensaio ultrassônico)
Técnica que usa ondas ultrassônicas e seus ecos para detectar descontinuidades internas em materiais e peças.

Voltagem/Tensão
Parâmetro elétrico medido em inspeções quantitativas. Deve manter-se dentro dos limites para garantir operação segura de sistemas.

Zyglo (penetração fluorescente)
Variante de líquido penetrante que, sob luz ultravioleta, evidencia trincas finas, facilitando a visualização de falhas superficiais.

---

FAQ

P: Qual é a diferença prática entre manutenção preventiva e corretiva?
R: A preventiva é programada para evitar falhas (inspeções, ajustes, trocas de filtros/fluídos e, quando necessário, revisão geral). A corretiva ocorre depois que a falha aparece, focando no reparo ou substituição para voltar à condição de serviço.

P: Quem é responsável por realizar a inspeção pré-voo e por quê?
R: O piloto. Ele segue o check-list do fabricante para verificar itens críticos (combustível, óleo, superfícies, instrumentos, travas), detectando anomalias simples antes da decolagem.

P: Como é definida a frequência das inspeções periódicas?
R: Pelos fabricantes da aeronave, motor e acessórios, usando critérios como horas de voo, ciclos e tempo calendário. O operador deve cumprir e registrar essas tarefas.

P: O que é TBO e por que importa?
R: É o “tempo entre revisões gerais”. Indica quando um componente deve passar por overhaul para manter confiabilidade e reduzir riscos de falha.

P: Em que situações usar inspeções qualitativas ou quantitativas?
R: Qualitativas servem para achados visuais rápidos (vazamentos, trincas aparentes). Quantitativas usam instrumentos/ensaios (ultrassom, radiografia, medições) quando é preciso medir ou verificar internamente.

P: Como as inspeções ajudam a prevenir falhas por fadiga?
R: Ao detectar trincas ainda pequenas, antes de crescerem. Ensaios como partículas magnéticas, líquidos penetrantes, ultrassom e raios X localizam descontinuidades precoces.

P: O que fazer se o piloto encontrar uma anomalia na pré-voo?
R: Registrar no livro de bordo e encaminhar para avaliação de um mecânico qualificado. Se for um item que afete a segurança, a aeronave não deve decolar até correção.

P: Revisão geral é o mesmo que inspeção periódica?
R: Não. A periódica é recorrente e menos intrusiva; a revisão geral é mais profunda, com desmontagens e verificações detalhadas conforme limites e TBO.

P: Por que identificar tubulações por cores e símbolos?
R: Para reduzir erros de intervenção (por exemplo, confundir linha de combustível com hidráulica), tornando a manutenção mais rápida e segura.

P: Quais cuidados pós-voo aumentam a segurança?
R: Posicionar chaves/disjuntores, instalar travas e calços, proteger o tubo de Pitot e cumprir o que o manual do operador prevê, evitando danos e falhas no próximo voo.

P: O que o manômetro de óleo indica e que ações tomar?
R: Mostra a pressão do óleo do motor. Valores fora do normal exigem investigação: verificar nível, possíveis vazamentos e, se necessário, manutenção.

P: Quem deve comprovar a execução do programa de manutenção?
R: O operador/proprietário, mantendo registros que demonstrem conformidade com os programas dos fabricantes e com a regulamentação aplicável.

P: Ensaios não destrutivos danificam as peças?
R: Não. São métodos de avaliação que não comprometem a integridade do componente, permitindo identificar defeitos sem removê-lo do serviço, quando aplicável.

P: Por que o manuseio da hélice exige atenção na pré-voo?
R: Por segurança. A hélice pode movimentar-se e acionar o motor acidentalmente. O piloto deve seguir os procedimentos do fabricante e evitar riscos.

P: Qual o papel da ANAC nesse contexto?
R: Regulamentar, fiscalizar e certificar as atividades de manutenção e a aeronavegabilidade, garantindo padrões de segurança para operação no país.
