O que é a Interferência Eletromagnética (EMI)?

A interferência eletromagnética (EMI) é um fenômeno que, embora muitas vezes invisível, pode ter um impacto significativo no desempenho de sistemas eletrónicos, especialmente na aviação. Neste post, vamos explorar o que é a EMI, as suas causas, efeitos e, mais importante, como podemos mitigar os seus riscos.

O que é a Interferência Eletromagnética (EMI)?

A EMI pode ser definida como a presença de tensões ou correntes indesejadas que afetam negativamente o funcionamento de um sistema, como os sistemas aviônicos. Essas perturbações podem manifestar-se de várias formas, desde ruídos em comunicações até falhas completas de equipamentos.

Fontes Comuns de EMI

A EMI pode ser gerada por uma vasta gama de fontes, tanto naturais como artificiais. Algumas das mais comuns incluem:

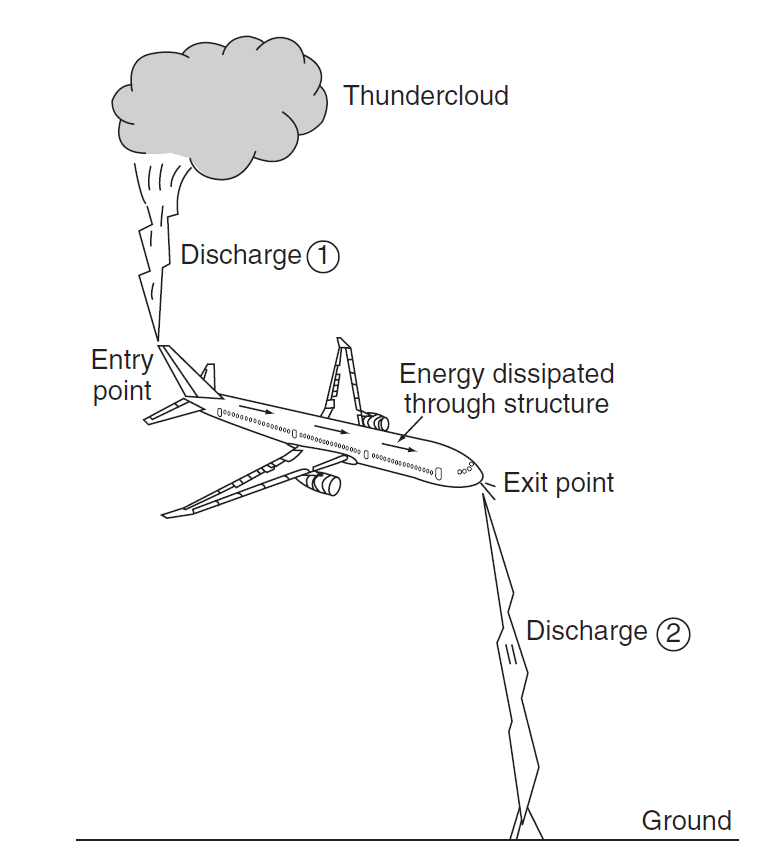

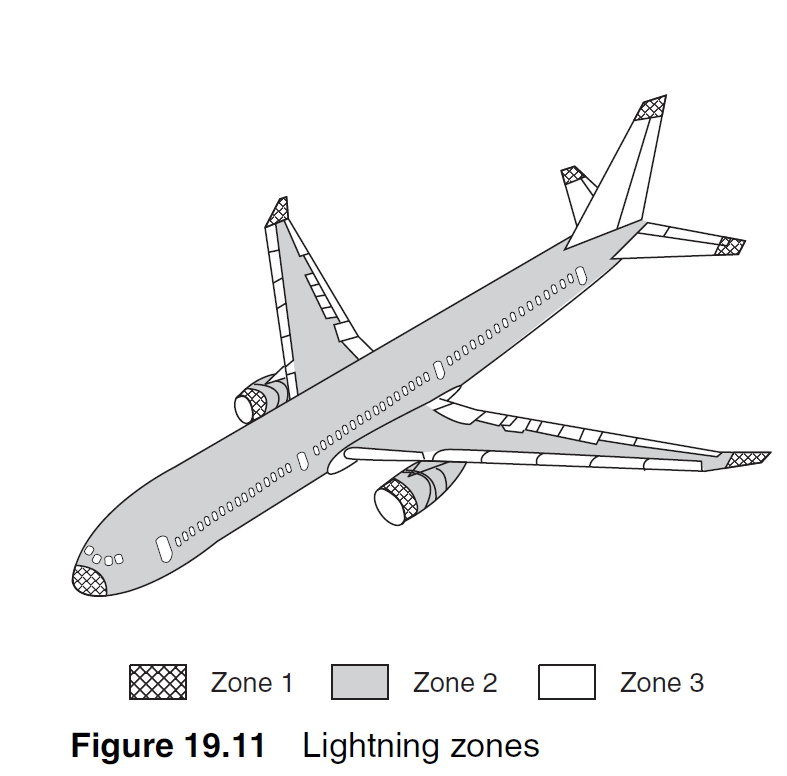

•Fontes Naturais: Descargas atmosféricas (raios) e descargas estáticas.

Fontes Artificiais:

•Equipamentos de comunicação (rádios, radares)

•Sistemas de iluminação (luzes fluorescentes, dimmers)

•Motores elétricos e sistemas de ignição

•Fontes de alimentação comutadas

•Microprocessadores e circuitos digitais

A energia gerada por estas fontes pode propagar-se de duas formas: por condução, através de cabos e fios, ou por radiação, através do espaço sob a forma de ondas eletromagnéticas.

Os Três Elementos da EMI

Para que um problema de EMI ocorra, são necessários três elementos:

1.Fonte de Ruído: O dispositivo ou fenômeno que gera a interferência.

2.Meio de Acoplamento: O caminho que a interferência percorre desde a fonte até ao recetor (por condução ou radiação).

3.Recetor Suscetível: O dispositivo ou sistema que é afetado pela interferência.

Fatores Determinantes da Interferência Eletromagnética

A interferência eletromagnética está diretamente relacionada com dois fatores principais: a corrente elétrica e a distância entre os condutores. Embora existam outros elementos que influenciam o fenômeno, estes dois são fundamentais para compreender e controlar a EMI.

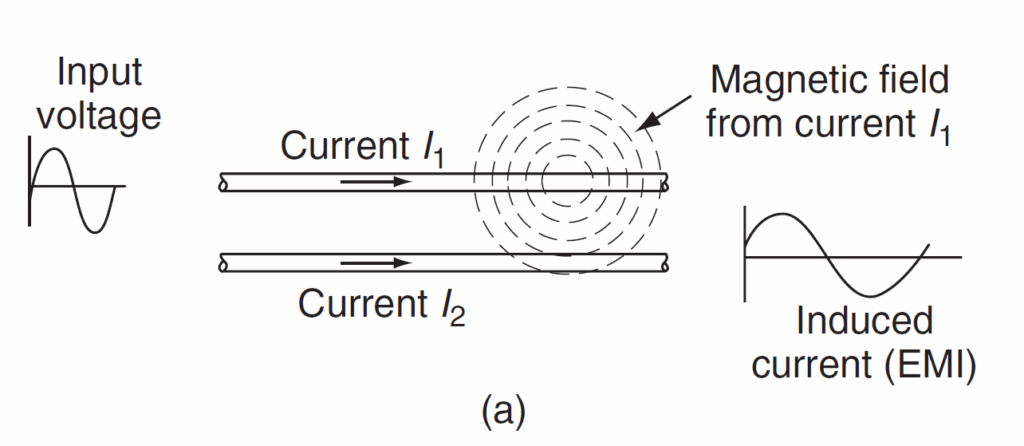

A Relação com a Corrente Elétrica

A relação com a corrente elétrica é fundamental porque o campo magnético produzido ao redor de um condutor é diretamente proporcional à corrente que flui através dele.

Quando consideramos, por exemplo, uma linha de alimentação de 115 V CA, a amplitude da interferência induzida em linhas adjacentes de 28 V CC ou linhas de sinal depende diretamente da carga de corrente na linha CA. Quanto maior a corrente circulante, mais intenso será o campo magnético gerado e, consequentemente, maior será o potencial de interferência em condutores próximos.

A Importância da Distância entre Condutores

A distância entre condutores é igualmente determinante no acoplamento de energia eletromagnética. Quando fios que transportam sinais diferentes são mantidos próximos uns dos outros, os seus campos eletromagnéticos podem interagir de maneira suficiente para causar interferência prejudicial aos circuitos conectados. Este efeito é frequentemente denominado crosstalk (diafonia).

Os fios precisam estar suficientemente próximos para que os seus campos interajam e devem estar num modo de operação que produza esse efeito de acoplamento.

Por essa razão, as práticas de instalação elétrica em aeronaves estabelecem diretrizes rigorosas quanto à separação adequada entre diferentes categorias de fiação.

Fios que transportam sinais de fontes ruidosas devem ser roteados estrategicamente e mantidos afastados de fiação suscetível. Além disso, os comprimentos dos fios devem ser mantidos tão curtos quanto possível para minimizar o acoplamento capacitivo e indutivo entre condutores.

Como Reduzir a Interferência Eletromagnética?

A boa notícia é que a EMI pode ser controlada e reduzida. A chave está em abordar um ou mais dos três elementos mencionados acima. O planeamento para a compatibilidade eletromagnética (EMC) deve começar logo na fase de projeto de um dispositivo ou sistema. Algumas técnicas eficazes incluem:

•Redução na Fonte: Projetar circuitos que gerem menos ruído, utilizando técnicas como a filtragem e a redução da velocidade de comutação.

•Bloqueio do Acoplamento:

•Blindagem: Utilizar caixas metálicas ou malhas para conter a radiação eletromagnética.

•Filtragem: Utilizar filtros para bloquear a passagem de correntes indesejadas.

•Aterramento: Garantir um bom sistema de aterramento para desviar as correntes de ruído.

•Torcer os cabos: A utilização de pares de cabos entrelaçados (twisted pairs) é uma técnica simples e eficaz para reduzir a EMI induzida magneticamente.

•Proteção do Recetor: Tornar o recetor menos suscetível à interferência, utilizando componentes mais robustos e técnicas de design adequadas.

A

Acoplamento Capacitivo Transferência de energia elétrica entre circuitos através de campos elétricos, sem contacto físico direto. Ocorre quando existe uma diferença de potencial entre condutores próximos, criando uma capacitância parasita entre eles.

Acoplamento Indutivo Transferência de energia entre circuitos através de campos magnéticos. Acontece quando a corrente variável num condutor induz uma tensão em condutores adjacentes através do acoplamento magnético.

Aterramento Ligação intencional de um sistema elétrico à terra ou a um plano de referência condutor. É uma técnica fundamental para controlar a EMI, proporcionando um caminho de baixa impedância para correntes indesejadas.

B

Blindagem (Shielding) Técnica de proteção que utiliza materiais condutores ou magnéticos para envolver circuitos ou cabos, impedindo a entrada ou saída de campos eletromagnéticos. Pode ser realizada com caixas metálicas, malhas ou folhas condutoras.

C

Campo Elétrico (E-field) Região do espaço onde cargas elétricas experimentam uma força. No contexto da EMI, campos elétricos variáveis podem induzir tensões indesejadas em condutores próximos.

Campo Magnético (H-field) Região do espaço onde correntes elétricas ou materiais magnéticos exercem forças magnéticas. Campos magnéticos variáveis são uma das principais causas de EMI por indução.

Compatibilidade Eletromagnética (EMC) Capacidade de um equipamento ou sistema funcionar satisfatoriamente no seu ambiente eletromagnético sem introduzir perturbações eletromagnéticas intoleráveis para outros equipamentos nesse ambiente.

Condução Modo de propagação da EMI através de meios físicos, como cabos, fios e estruturas metálicas. A interferência conduzida viaja através de conexões elétricas diretas entre a fonte e o recetor.

Corrente Alternada (CA) Corrente elétrica cujo sentido varia periodicamente no tempo. É particularmente propensa a gerar EMI devido à sua natureza variável, que cria campos magnéticos alternados.

Corrente Contínua (CC) Corrente elétrica que flui num único sentido constante. Embora gere menos EMI que a CA, circuitos CC com comutação rápida podem ser fontes significativas de interferência.

Crosstalk (Diafonia) Fenômeno indesejado no qual um sinal transmitido num circuito ou canal cria um efeito não intencional noutro circuito ou canal. É causado pelo acoplamento eletromagnético entre condutores próximos.

D

Descarga Estática (ESD) Transferência súbita de carga elétrica entre objetos com diferentes potenciais elétricos. Pode gerar pulsos de EMI de alta amplitude e curta duração, capazes de danificar componentes eletrónicos sensíveis.

E

EMC – Ver Compatibilidade Eletromagnética

EMI (Electromagnetic Interference) Interferência Eletromagnética. Perturbação que afeta um circuito elétrico devido à indução eletromagnética ou radiação eletromagnética emitida por uma fonte externa.

ESD – Ver Descarga Estática

F

Filtragem Técnica de supressão de EMI que utiliza componentes passivos (indutores, condensadores, resistências) para atenuar frequências indesejadas, permitindo apenas a passagem de sinais úteis.

Fonte de Ruído Qualquer dispositivo, circuito ou fenômeno natural que gera energia eletromagnética indesejada. Exemplos incluem motores, comutadores, transmissores e descargas atmosféricas.

Frequência de Comutação Taxa na qual um circuito alterna entre estados (ligado/desligado). Frequências de comutação elevadas tendem a gerar mais EMI devido às rápidas variações de corrente e tensão.

I

Indução Eletromagnética Fenômeno pelo qual um campo magnético variável induz uma força eletromotriz (tensão) num condutor. É um dos mecanismos fundamentais de geração e propagação de EMI.

L

Linha de Transmissão Estrutura material projetada para transportar energia elétrica ou sinais de um ponto a outro. No contexto da EMI, linhas de transmissão podem atuar como antenas, irradiando ou captando energia eletromagnética.

M

Meio de Acoplamento Caminho através do qual a energia eletromagnética se transfere da fonte de ruído para o recetor suscetível. Pode ser por condução (através de fios) ou radiação (através do espaço).

O

Onda Eletromagnética Perturbação que se propaga no espaço transportando energia através de campos elétricos e magnéticos oscilantes perpendiculares entre si e à direção de propagação.

R

Radiação Eletromagnética Emissão de energia sob a forma de ondas eletromagnéticas. No contexto da EMI, refere-se à propagação de energia indesejada através do espaço, sem necessidade de meio condutor.

Recetor Suscetível Dispositivo ou sistema que pode sofrer degradação de desempenho ou mau funcionamento quando exposto a EMI. A suscetibilidade depende do design do circuito e das suas características de imunidade.

Recuperação Reversa (Reverse Recovery) Fenômeno em díodos semicondutores onde, após a comutação de condução direta para bloqueio reverso, flui temporariamente uma corrente reversa. Este processo gera transientes de alta frequência que contribuem para a EMI.

S

Sinal Digital Sinal que varia entre níveis discretos (tipicamente alto e baixo). As transições rápidas entre níveis em sinais digitais geram componentes de alta frequência que podem causar EMI.

Sistema Aviônico Conjunto de sistemas eletrónicos utilizados em aeronaves para comunicação, navegação, controlo e monitorização. São particularmente sensíveis à EMI devido aos requisitos críticos de segurança.

T

Taxa de Variação Velocidade com que a corrente ou tensão varia no tempo. Taxas de variação elevadas estão diretamente relacionadas com a geração de EMI, pois produzem campos eletromagnéticos mais intensos.

Twisted Pair (Par Entrelaçado) Configuração de cabos onde dois condutores são torcidos um em torno do outro. Esta técnica reduz significativamente a EMI por indução magnética, pois os campos gerados pelos dois condutores tendem a cancelar-se mutuamente.

Questão 1: Definição de EMI

O que é a Interferência Eletromagnética (EMI)?

a) A presença de campos magnéticos naturais que melhoram o desempenho de sistemas eletrônicos.

b) A presença de tensões ou correntes indesejadas que podem afetar adversamente o desempenho de um sistema aviônico.

c) Um tipo de radiação benéfica utilizada em sistemas de comunicação aeronáutica.

d) A capacidade de um sistema resistir a variações de temperatura em ambientes extremos.

Resposta Correta: b)

A EMI é definida como a presença de tensões ou correntes indesejadas que podem afetar adversamente o desempenho de um sistema aviônico ou eletrônico.

Questão 2: Fontes de EMI

Qual das seguintes opções NÃO é uma fonte comum de EMI?

a) Luzes fluorescentes e transmissores de rádio.

b) Motores de indução e microprocessadores.

c) Cabos de fibra óptica.

d) Descargas estáticas e raios.

Resposta Correta: c)

Os cabos de fibra óptica não emitem EMI porque transmitem sinais através de luz, não de corrente elétrica. Todas as outras opções são fontes conhecidas de interferência eletromagnética.

Questão 3: Elementos Necessários para EMI

Quantos e quais são os fatores necessários para que ocorra um problema de EMI?

a) Dois fatores: uma fonte de ruído e um receptor suscetível.

b) Três fatores: uma fonte de ruído, um meio de acoplamento e um receptor suscetível.

c) Quatro fatores: fonte, condutor, filtro e receptor.

d) Apenas um fator: uma fonte de alta potência.

Resposta Correta: b)

São necessários três fatores para produzir um problema de EMI: uma fonte de ruído, um meio de acoplamento (por condução ou radiação) e um receptor suscetível.

Questão 4: Relação Direta com EMI

A interferência eletromagnética está diretamente relacionada com:

a) Tensão elétrica e à frequência de comutação dos circuitos.

b) Resistência elétrica e ao tipo de isolamento dos cabos.

c) Capacitância dos condutores e ao material do núcleo magnético.

d) Corrente elétrica e à distância entre os condutores.

Resposta Correta: d)

A EMI está diretamente relacionada com a corrente elétrica (que determina a intensidade do campo magnético) e com a distância entre os condutores (que afeta o acoplamento eletromagnético). Quanto maior a corrente e menor a distância, maior será a interferência.

Questão 5: Modos de Propagação

De que formas a energia eletromagnética gerada por fontes de EMI pode se propagar?

a) Apenas por condução através de cabos e fios.

b) Apenas por radiação através do espaço.

c) Por condução através de meios físicos e/ou por radiação através do espaço.

d) Por reflexão em superfícies metálicas apenas.

Resposta Correta: c)

A energia eletromagnética pode se propagar de duas formas: por condução (através de cabos, fios e estruturas metálicas) e/ou por radiação (através do espaço como ondas eletromagnéticas).

Questão 6: Crosstalk

O que é o crosstalk (diafonia) no contexto da EMI?

a) Um tipo de filtro utilizado para eliminar ruído em sistemas aviônicos.

b) A interferência causada quando campos eletromagnéticos de fios próximos interagem, afetando os sinais transportados.

c) Um método de blindagem que utiliza materiais magnéticos.

d) A distância mínima requerida entre componentes eletrônicos.

Resposta Correta: b)

Crosstalk ou diafonia é o fenômeno onde fios que transportam sinais diferentes, quando mantidos próximos, têm seus campos eletromagnéticos interagindo, causando interferência prejudicial aos circuitos conectados.

Questão 7: Redução de EMI

Para reduzir os efeitos da EMI, qual estratégia deve ser adotada?

a) Aumentar a potência de todos os sistemas para superar a interferência.

b) Abordar pelo menos um dos três fatores: fonte de ruído, meio de acoplamento ou receptor suscetível.

c) Utilizar apenas componentes de alta tensão em todos os circuitos.

d) Eliminar completamente o uso de campos magnéticos nos sistemas.

Resposta Correta: b)

Para reduzir a EMI, deve-se abordar pelo menos um dos três fatores necessários para sua ocorrência: reduzir a fonte de ruído, bloquear o meio de acoplamento ou proteger o receptor suscetível.

Questão 8: Técnica de Mitigação

Qual das seguintes técnicas é eficaz para reduzir a EMI por indução magnética?

a) Aumentar a resistência dos condutores.

b) Utilizar cabos com pares entrelaçados (twisted pairs).

c) Aumentar a distância entre o aterramento e a fonte de alimentação.

d) Utilizar apenas corrente contínua em todos os circuitos.

Resposta Correta: b)

Os cabos com pares entrelaçados (twisted pairs) são muito eficazes na redução de EMI porque os campos magnéticos gerados pelos dois condutores tendem a se cancelar mutuamente.

Questão 9: Planejamento EMC

Quando deve ser iniciado o planejamento para compatibilidade eletromagnética (EMC)?

a) Após a conclusão do projeto, durante os testes finais.

b) Apenas quando problemas de interferência são identificados.

c) Na fase de design do dispositivo ou sistema.

d) Durante a fase de manutenção operacional.

Resposta Correta: c)

O planejamento para compatibilidade eletromagnética deve ser iniciado na fase de design do dispositivo ou sistema. Se não for alcançado satisfatoriamente nesta fase, podem surgir problemas de interferência difíceis de resolver posteriormente.

Questão 10: Campo Magnético e Corrente

Qual é a relação entre o campo magnético produzido por um condutor e a corrente elétrica?

a) O campo magnético é inversamente proporcional à corrente.

b) O campo magnético é diretamente proporcional à corrente.

c) O campo magnético é independente da corrente.

d) O campo magnético só existe em corrente alternada, não em corrente contínua.

Resposta Correta: b)

O campo magnético produzido ao redor de um condutor é diretamente proporcional à corrente que flui através dele. Quanto maior a corrente, mais intenso será o campo magnético gerado.

Questão 11: Práticas em Aeronaves

Por que razão as práticas de instalação elétrica em aeronaves estabelecem diretrizes rigorosas sobre separação de fiação?

a) Para facilitar a manutenção e identificação de cabos.

b) Para reduzir o peso total da aeronave.

c) Para minimizar o acoplamento eletromagnético e prevenir interferências entre diferentes categorias de fiação.

d) Para melhorar a estética da instalação elétrica.

Resposta Correta: c)

As diretrizes rigorosas de separação visam minimizar o acoplamento capacitivo e indutivo entre condutores, mantendo fios de fontes ruidosas afastados de fiação suscetível e reduzindo o comprimento dos fios sempre que possível.

Questão 12: Técnicas de Blindagem

O que é a blindagem (shielding) no contexto da EMI?

a) Um tipo de isolamento térmico para proteger circuitos de altas temperaturas.

b) O uso de materiais condutores ou magnéticos para envolver circuitos, impedindo a entrada ou saída de campos eletromagnéticos.

c) Uma técnica de programação para proteger software de vírus.

d) Um método de aumentar a potência de transmissão de sinais.

Resposta Correta: b)

A blindagem utiliza caixas metálicas, malhas ou folhas condutoras para envolver circuitos ou cabos, criando uma barreira que impede a propagação de campos eletromagnéticos indesejados.
