Slots vs. Slats: A Confusão no Bordo de Ataque da asa
No domínio da aerodinâmica e das estruturas de aeronaves, poucos conceitos geram tanta confusão entre estudantes e entusiastas como a distinção entre slots e slats. Embora ambos sejam dispositivos hipersustentadores localizados no bordo de ataque da asa e partilhem o objetivo comum de melhorar o desempenho a baixas velocidades, as suas naturezas, funcionamentos e aplicações são fundamentalmente distintos. Esta confusão terminológica pode obscurecer a compreensão de princípios aerodinâmicos cruciais.
Este artigo técnico visa dissipar de vez esta dúvida, oferecendo uma análise completa e detalhada das diferenças entre slots e slats. Através de explicações claras, diagramas técnicos e exemplos práticos, iremos explorar a função, a estrutura e o contexto operacional de cada um destes importantes dispositivos.
A Distinção Fundamental: Terminologia é a Chave
Para começar, é imperativo clarificar a terminologia, que constitui a raiz de toda a confusão.
A distinção é, na sua essência, bastante simples:
O termo slot designa a abertura, a fenda ou o espaço físico criado no bordo de ataque da asa, através do qual o ar pode fluir.
O termo slat refere-se ao componente estrutural, à superfície aerodinâmica móvel que, ao ser deslocada, cria o referido slot.
Esta diferenciação é o pilar para compreender que os slats são, na verdade, dispositivos que criam slots. Um pode existir sem o outro, mas a sua relação define a sua aplicação e o seu impacto no comportamento da aeronave. Vamos analisar cada um em detalhe.
Slots Fixos: Simplicidade e Confiabilidade Passiva
Os slots fixos representam a forma mais simples de um dispositivo de controlo da camada limite no bordo de ataque. São aberturas permanentes, ou fendas, que são incorporadas na estrutura da asa durante a sua fabricação.
Estas fendas atravessam o bordo de ataque e permanecem constantemente abertas, independentemente da fase de voo ou da condição operacional da aeronave. Por definição, não possuem partes móveis, sistemas de acionamento ou controlos na cabine.

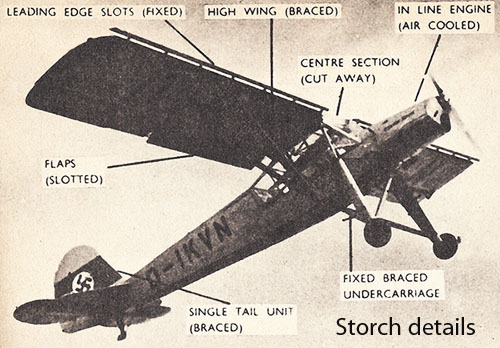

Figura 1: Diagrama do Fieseler Fi 156 Storch, destacando os slots fixos no bordo de ataque da asa. Fonte: The Engines of Our Ingenuity. [1]
Funcionamento Aerodinâmico
O princípio de funcionamento de um slot fixo é direto e engenhoso. O ar de alta pressão, característico da superfície inferior da asa (intradorso), flui naturalmente através da abertura permanente em direção à superfície superior (extradorso), onde a pressão é mais baixa. Este fluxo de ar é direcionado tangencialmente sobre o extradorso, injetando energia na camada limite.
Esta “injeção” de ar energizado atrasa a separação da camada limite, permitindo que o fluxo de ar permaneça “colado” à superfície da asa mesmo em ângulos de ataque muito elevados. O resultado prático é um aumento significativo do ângulo de ataque de estol (podendo passar de 15° para até 25°) e, consequentemente, um aumento do coeficiente de sustentação máximo (CLmax) da asa, que pode chegar a 40% [2].
Vantagens e Desvantagens
A natureza permanente dos slots fixos acarreta um compromisso claro entre vantagens e desvantagens:
•Vantagens: A principal vantagem reside na sua simplicidade e confiabilidade absoluta. Sem partes móveis, não há possibilidade de falha mecânica, hidráulica ou elétrica. Estão sempre funcionais, oferecendo uma proteção passiva e constante contra o estol, o que é particularmente útil em aeronaves que operam a baixas velocidades.
•Desvantagens: A desvantagem mais significativa é o arrasto parasita gerado durante o voo em cruzeiro. A abertura, que é crucial para o desempenho a baixa velocidade, torna-se um prejuízo a alta velocidade, pois perturba o fluxo de ar e aumenta o arrasto. Esta penalidade reduz a eficiência aerodinâmica, a velocidade de cruzeiro e aumenta o consumo de combustível.
Devido a este compromisso, os slots fixos são predominantemente encontrados em aeronaves onde o desempenho a baixa velocidade e a simplicidade são prioritários sobre a eficiência em cruzeiro. É o caso de muitas aeronaves de descolagem e aterragem curta (STOL), como o famoso Fieseler Fi 156 Storch ou o Zenith CH 701, e alguns treinadores básicos.

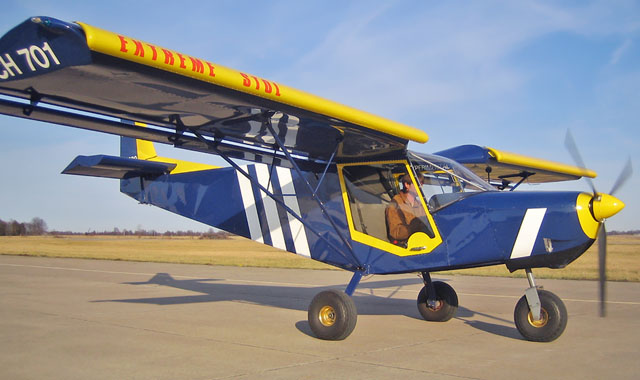

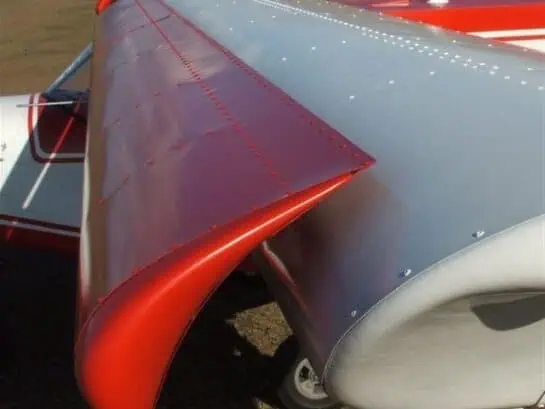

Figura 2: A aeronave Zenith CH 701, um exemplo moderno de design STOL que utiliza slots fixos em toda a envergadura da asa para alcançar performances de pista curta notáveis. Fonte: Zenith Aircraft Company. [3]
Slats Móveis: Eficiência e Adaptabilidade Ativa
Em contraste com a natureza passiva dos slots fixos, os slats móveis são superfícies aerodinâmicas ativas e adaptáveis. Constituem segmentos do bordo de ataque da asa que se podem mover através de trilhos, guias ou sistemas de articulação. A sua função é modificar a geometria da asa conforme as necessidades de cada fase do voo.

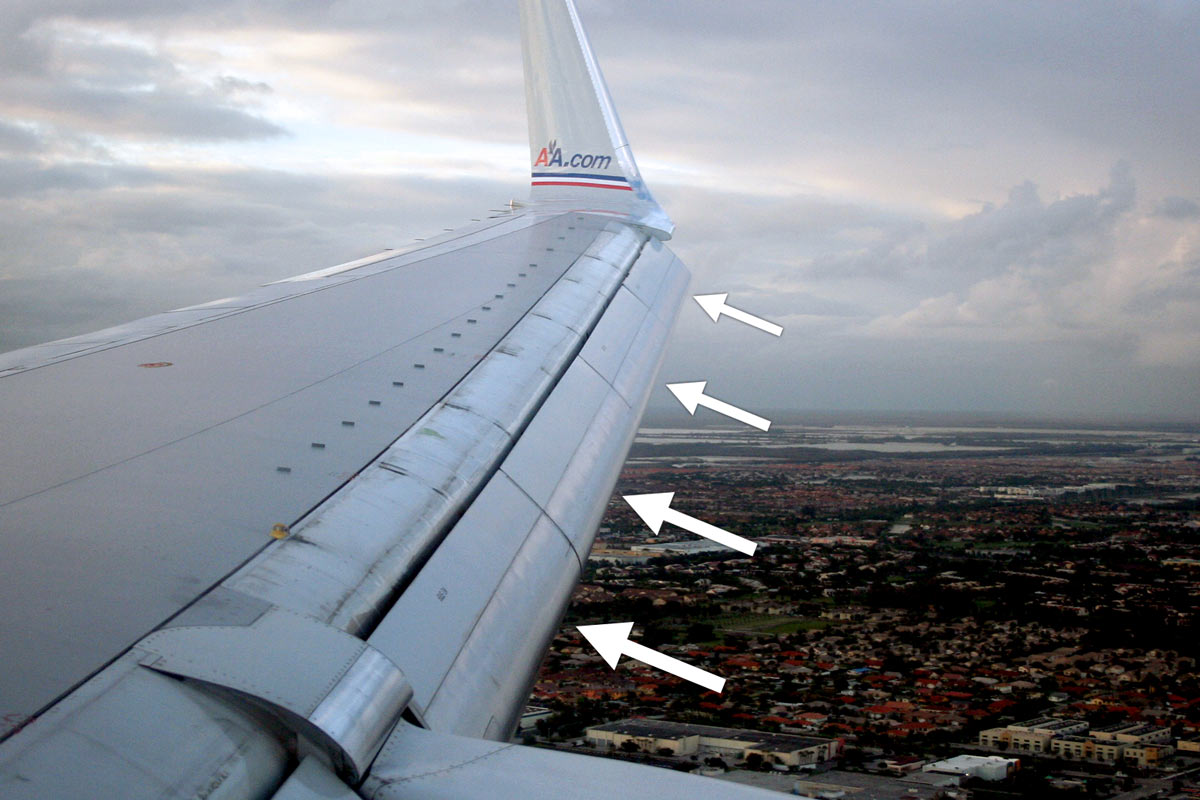

Figura 3: Slats estendidos no bordo de ataque da asa de uma aeronave comercial durante a aproximação para a aterragem. A fenda (slot) criada é claramente visível. Fonte: Boldmethod. [4]
Funcionamento e Tipos de Acionamento
Quando estão na posição recolhida, os slats integram-se perfeitamente no contorno da asa, formando uma superfície contínua e aerodinamicamente “limpa”. Nesta configuração, otimizada para o voo de cruzeiro, não existe qualquer slot, minimizando o arrasto.
Quando estendidos, os slats movem-se para a frente e, geralmente, ligeiramente para baixo. É este movimento que cria a fenda (o slot) entre a superfície do slat e o bordo de ataque principal da asa. O ar de alta energia da superfície inferior flui então através deste slot temporário, produzindo o mesmo efeito de controlo da camada limite e adiamento do estol que se observa nos slots fixos.
Existem dois principais métodos de acionamento para os slats móveis:
1.Automáticos (por pressão aerodinâmica): Comuns em aeronaves mais leves, estes slats são mantidos na posição recolhida pela força do ar em voo de cruzeiro. À medida que a aeronave desacelera e o ângulo de ataque aumenta, a distribuição de pressão na asa altera-se, permitindo que os slats se estendam automaticamente (muitas vezes assistidos por molas) sem intervenção do piloto. São também conhecidos como “Handley-Page slats”.
2.Controlados pelo Piloto (Motorizados): Esta é a configuração padrão em aeronaves de transporte comercial, jatos executivos e aeronaves de alto desempenho. Os slats são acionados através de alavancas ou comandos eletrónicos na cabine, que controlam sistemas hidráulicos ou elétricos. Isto permite que o piloto estenda ou recolha os slats em coordenação com os flaps, otimizando a performance da asa para cada fase do voo (descolagem, subida, aproximação, aterragem).

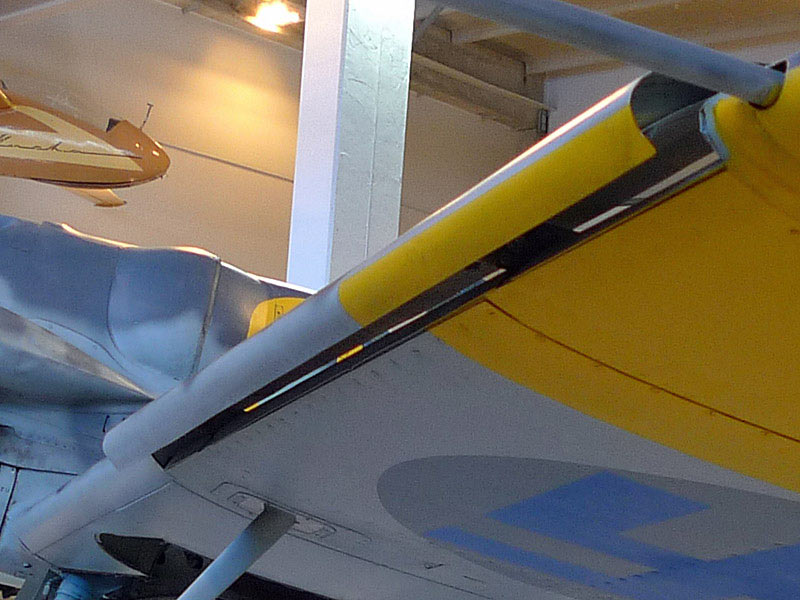

Figura 4: Um olhar mais próximo sobre um slat estendido, mostrando o mecanismo de trilho e a fenda (slot) que se abre. Fonte: Boldmethod. [4]
Efeitos Aerodinâmicos Combinados
Os slats móveis produzem um efeito duplo e mais potente do que os slots fixos. Quando estendidos, eles não só criam o slot para o controlo da camada limite, mas também modificam a geometria efetiva do bordo de ataque, aumentando a curvatura (arqueamento) e a área da asa. Este efeito combinado resulta em aumentos ainda mais substanciais no coeficiente de sustentação máximo, podendo chegar a 50% ou 60% em conjunto com os flaps [2].

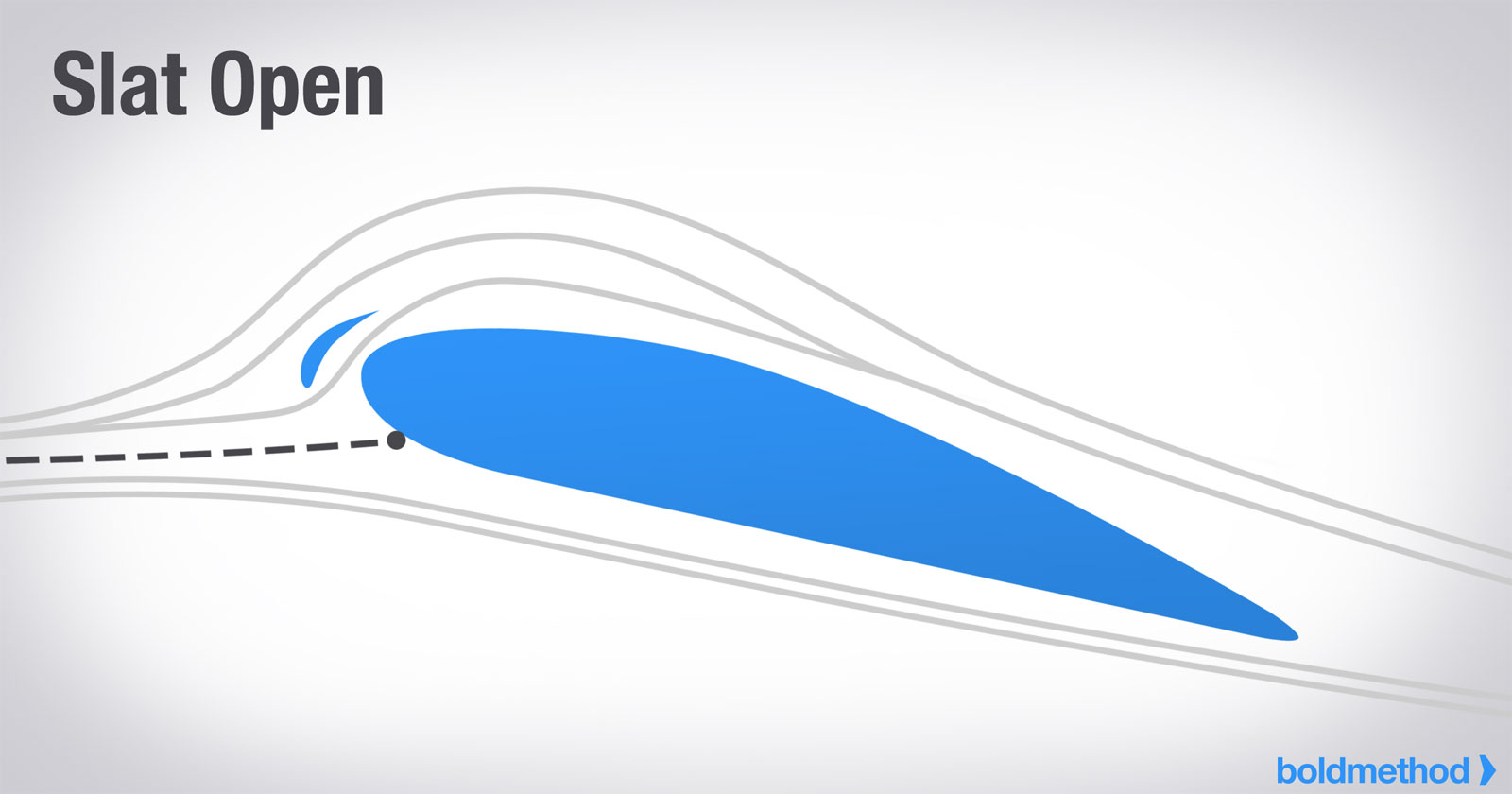

Figura 5: Diagrama ilustrando como o slat, ao estender-se, cria um slot que canaliza o fluxo de ar para reenergizar a camada limite no extradorso da asa. Fonte: Boldmethod. [4]
Comparação Direta: Slots vs. Slats
Para solidificar a compreensão, a tabela e o diagrama seguintes resumem as principais diferenças entre os dois dispositivos.

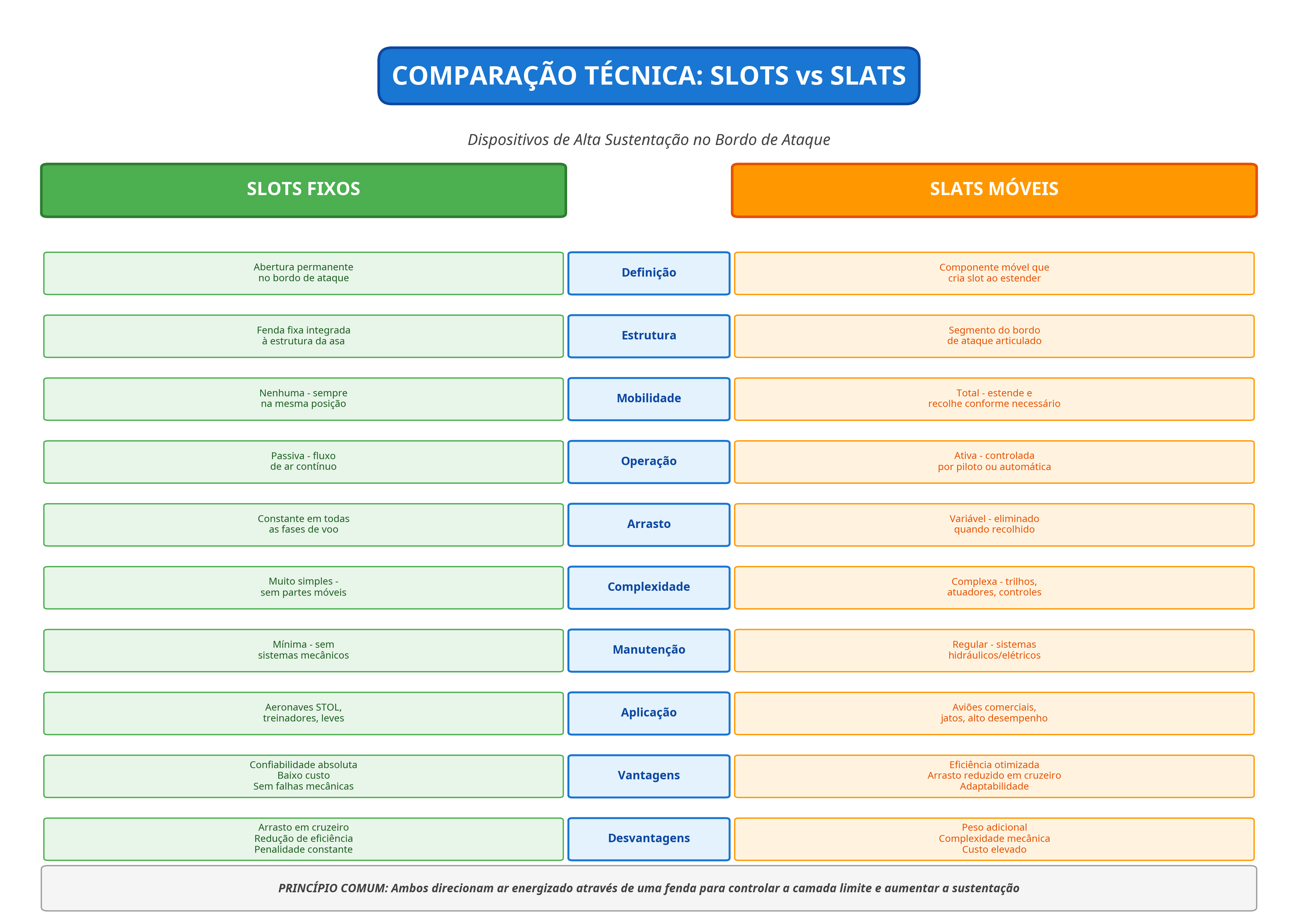

Figura 6: Tabela comparativa detalhando as características, vantagens e desvantagens dos slots fixos e dos slats móveis.

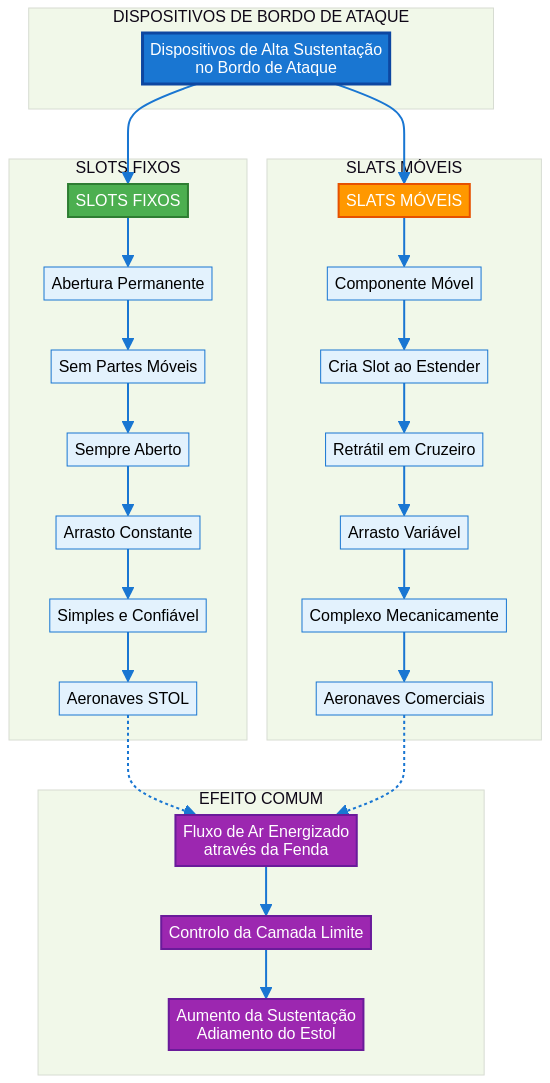

Figura 7: Diagrama de fluxo que ilustra a relação conceptual e funcional entre slots e slats, destacando o seu princípio de funcionamento comum.
Conclusão: Uma Relação de Causa e Efeito
A confusão entre slots e slats é compreensível, mas a sua distinção é fundamental para uma correta compreensão da aerodinâmica de alta sustentação. A forma mais clara de recordar a diferença é pensar numa relação de causa e efeito:
•O slat é o dispositivo, o componente físico que se move.
•O slot é a consequência, a fenda aerodinâmica que o slat cria (ou que existe de forma permanente).
Os slots fixos oferecem uma solução passiva, simples e robusta para aeronaves que necessitam de desempenho excecional a baixa velocidade, aceitando uma penalidade em cruzeiro. Por outro lado, os slats móveis representam uma solução ativa e adaptável, essencial para a eficiência operacional de aeronaves modernas de alto desempenho, permitindo que a asa se reconfigure para um desempenho ótimo em todas as fases do voo.
Compreender esta diferença não é apenas uma questão de terminologia, mas sim de apreciar as diferentes filosofias de design e as soluções de engenharia aplicadas para resolver um dos desafios mais fundamentais da aviação: voar de forma segura e eficiente, tanto a alta como a baixa velocidade.
Glossário Técnico: Slots e Slats em Aeronaves
A
Aerodinâmica
Ramo da física que estuda o movimento do ar e as forças que atuam sobre corpos em movimento através dele. No contexto aeronáutico, analisa como o ar interage com as superfícies das aeronaves.
Aerofólio
Forma geométrica de uma superfície (como uma asa ou pá de hélice) projetada para gerar sustentação quando se move através do ar. Caracteriza-se por ter uma superfície superior curva e uma inferior mais plana.
Ângulo de Ataque (AOA – Angle of Attack)
Ângulo formado entre a corda do aerofólio (linha reta que liga o bordo de ataque ao bordo de fuga) e a direção do fluxo de ar relativo. É um parâmetro crítico que determina a quantidade de sustentação gerada.
Arrasto (Drag)
Força aerodinâmica que se opõe ao movimento da aeronave através do ar. Atua na direção oposta ao movimento e deve ser vencida pela propulsão.
Arrasto Parasita
Componente do arrasto total que não está relacionada com a geração de sustentação. Resulta da fricção do ar com a superfície da aeronave e de perturbações no fluxo de ar causadas por protuberâncias, aberturas ou irregularidades.
Asa
Superfície aerodinâmica principal de uma aeronave de asa fixa, responsável pela geração da maior parte da sustentação necessária para o voo.
B
Bordo de Ataque (Leading Edge)
Parte frontal da asa ou de qualquer superfície aerodinâmica, que primeiro encontra o fluxo de ar durante o movimento. É a região onde o ar se divide para fluir sobre e sob a asa.
Bordo de Fuga (Trailing Edge)
Parte traseira da asa ou superfície aerodinâmica, onde os fluxos de ar que passaram pelas superfícies superior e inferior se reencontram.
C
Camada Limite (Boundary Layer)
Fina camada de ar imediatamente adjacente à superfície de um corpo em movimento (ou sobre o qual o ar se move). Nesta região, a velocidade do ar varia desde zero (na superfície) até a velocidade do fluxo livre. O comportamento da camada limite é crucial para determinar se o fluxo permanece aderido à superfície ou se separa.
Coeficiente de Sustentação (CL – Lift Coefficient)
Número adimensional que representa a capacidade de um aerofólio gerar sustentação. Depende da forma do aerofólio, do ângulo de ataque e das condições do fluxo de ar.
Coeficiente de Sustentação Máximo (CLmax)
Valor máximo do coeficiente de sustentação que um aerofólio pode atingir antes de entrar em estol. Representa o limite de desempenho do aerofólio em termos de geração de sustentação.
Corda (Chord)
Linha reta imaginária que liga o bordo de ataque ao bordo de fuga de um aerofólio. É uma dimensão de referência fundamental na análise aerodinâmica.
Cruzeiro (Cruise)
Fase do voo em que a aeronave mantém altitude, velocidade e direção constantes, geralmente a velocidade e altitude ótimas para eficiência de combustível. Representa a maior parte do tempo de voo em viagens longas.
Curvatura (Camber)
Arqueamento ou convexidade de um aerofólio, medido como a distância máxima entre a linha de corda e a linha média do perfil. A curvatura é um dos principais fatores que determinam as características de sustentação de uma asa.
D
Descolagem (Takeoff)
Fase inicial do voo em que a aeronave acelera na pista até atingir velocidade suficiente para gerar sustentação e deixar o solo.
Dispositivos Hipersustentadores (High-Lift Devices)
Conjunto de mecanismos móveis ou fixos instalados nas asas para aumentar temporariamente a sustentação, permitindo voos seguros a velocidades mais baixas. Incluem flaps, slats e slots.
E
Envergadura (Wingspan)
Distância entre as pontas das asas de uma aeronave, medida de ponta a ponta. É uma dimensão crítica que afeta a eficiência aerodinâmica e a capacidade de sustentação.
Estol (Stall)
Condição aerodinâmica em que a asa perde abruptamente a capacidade de gerar sustentação suficiente devido à separação do fluxo de ar da superfície superior. Ocorre quando o ângulo de ataque excede um valor crítico, causando a separação massiva da camada limite.
Extradorso (Upper Surface)
Superfície superior de uma asa ou aerofólio. Geralmente é mais curva que a superfície inferior e é onde ocorre a maior parte da redução de pressão que gera sustentação.
F
Fenda
Abertura estreita e alongada que permite a passagem de ar. No contexto aeronáutico, refere-se ao slot criado no bordo de ataque.
Flap
Superfície móvel localizada no bordo de fuga da asa que, quando estendida, aumenta a curvatura e a área efetiva da asa, gerando mais sustentação (e arrasto). Utilizado principalmente durante descolagem e aterragem.
Fluxo de Ar (Airflow)
Movimento do ar em relação a uma superfície ou através de um espaço. Pode ser laminar (suave e ordenado) ou turbulento (caótico e irregular).
H
Handley-Page Slats
Tipo específico de slats automáticos que se estendem por ação aerodinâmica, sem controlo direto do piloto. Nomeados em homenagem a Frederick Handley Page, pioneiro no desenvolvimento destes dispositivos nos anos 1920.
I
Intradorso (Lower Surface)
Superfície inferior de uma asa ou aerofólio. Geralmente é menos curva que a superfície superior e é onde se forma uma região de pressão relativamente mais alta.
P
Pressão Aerodinâmica
Força por unidade de área exercida pelo ar sobre uma superfície. A diferença de pressão entre as superfícies superior e inferior da asa é o que gera a sustentação.
S
Separação da Camada Limite (Boundary Layer Separation)
Fenómeno em que a camada limite se descola da superfície do aerofólio devido a um gradiente de pressão adverso (aumento de pressão na direção do fluxo). Quando ocorre de forma extensa, resulta em estol.
Slat
Componente estrutural móvel localizado no bordo de ataque da asa que, quando estendido, desloca-se para a frente e ligeiramente para baixo, criando uma fenda (slot) através da qual o ar pode fluir. É um dispositivo hipersustentador ativo.
Slat Automático
Slat que se estende e recolhe automaticamente em resposta às mudanças na distribuição de pressão aerodinâmica, sem necessidade de controlo direto do piloto. Também conhecido como Handley-Page slat.
Slat Motorizado (Powered Slat)
Slat cuja extensão e recolhimento são controlados pelo piloto através de sistemas hidráulicos ou elétricos. Comum em aeronaves comerciais e de alto desempenho.
Slot
Abertura, fenda ou espaço físico no bordo de ataque da asa através do qual o ar pode fluir da superfície inferior para a superior. Pode ser fixo (permanente) ou criado temporariamente pela extensão de um slat.
Slot Fixo (Fixed Slot)
Abertura permanente incorporada na estrutura da asa durante a fabricação, que permanece sempre aberta independentemente das condições de voo. Não possui partes móveis.
STOL (Short Takeoff and Landing)
Categoria de aeronaves projetadas para operar em pistas muito curtas. Caracterizam-se por dispositivos hipersustentadores eficientes, como slots fixos ou slats de grande envergadura.
Superfície Aerodinâmica
Qualquer superfície projetada para interagir com o fluxo de ar de forma a gerar forças úteis (sustentação, controlo) ou minimizar forças indesejadas (arrasto).
Sustentação (Lift)
Força aerodinâmica perpendicular à direção do movimento relativo entre a aeronave e o ar. É a força que suporta o peso da aeronave no ar e permite o voo.
T
Trilho (Track/Rail)
Guia mecânica ao longo da qual o slat se move durante a extensão e recolhimento. Garante que o movimento seja controlado e que o slat mantenha a posição e orientação corretas.
V
Velocidade de Estol (Stall Speed)
Velocidade mínima à qual uma aeronave pode manter voo controlado antes de entrar em estol. Diminui com o uso de dispositivos hipersustentadores como slots e slats.
Voo de Cruzeiro
Ver Cruzeiro.
Siglas e Abreviaturas
AOA – Angle of Attack (Ângulo de Ataque)
CL – Coefficient of Lift (Coeficiente de Sustentação)
CLmax – Maximum Coefficient of Lift (Coeficiente de Sustentação Máximo)
STOL – Short Takeoff and Landing (Descolagem e Aterragem Curta)
Relações Importantes entre Termos
Slot ↔ Slat
O slot é a abertura; o slat é o dispositivo que cria essa abertura (quando móvel).
Camada Limite ↔ Separação
A camada limite é a região de ar próxima à superfície; a separação ocorre quando esta camada se descola da superfície.
Ângulo de Ataque ↔ Estol
O estol ocorre quando o ângulo de ataque excede um valor crítico, causando separação massiva do fluxo.
Dispositivos Hipersustentadores ↔ CLmax
Slots e slats aumentam o CLmax ao atrasar a separação da camada limite.
Sustentação ↔ Arrasto
Ambos são forças aerodinâmicas; dispositivos que aumentam a sustentação geralmente também aumentam o arrasto.
Referências
[1] University of Houston. (n.d.). Fieseler Storch. The Engines of Our Ingenuity. Retirado de https://engines.egr.uh.edu/episode/1980
[2] Clancy, L.J. (1975). Aerodynamics. Pitman Publishing Limited. (Seção 6.9)
[3] Zenith Aircraft Company. (n.d.). Introduction STOL CH 701. Retirado de https://zenithair.net/stol-ch701/
[4] Boldmethod. (2014, February 11). How Do Leading Edge Slats Work?. Retirado de https://www.boldmethod.com/learn-to-fly/aircraft-systems/leading-edge-slat-lift-device/
