Como a Fibra Óptica é usada em uma aeronave?

A fibra óptica, uma tecnologia revolucionária, tem transformado a forma como transmitimos dados, áudio e vídeo. Amplamente utilizada em comunicações terrestres e redes locais (LANs) por muitos anos, ela agora está sendo integrada em aeronaves de passageiros para atender à crescente demanda por sistemas aviônicos e de entretenimento de cabine de banda larga.

O que é fibra ótica?

Um cabo de fibra óptica é um tipo de fio feito de vidro muito puro (vidro de quartzo) ou plástico. Em vez de transportar eletricidade, ele transporta luz. No começo do cabo, um equipamento transforma os sinais elétricos (como os de computadores) em sinais de luz. Essa luz viaja pelo cabo de fibra óptica até o destino, onde é transformada de volta em sinal elétrico. É assim que dados digitais são transmitidos de forma muito rápida e sem sofrer interferências.

Mas o que torna a fibra óptica tão especial e por que ela está substituindo a fiação de cobre tradicional?

Vantagens da Fibra Óptica

Comparada à fiação de cobre, as fibras ópticas oferecem uma série de vantagens significativas:

Peso Reduzido e Tamanho Compacto: Fibras ópticas são consideravelmente mais leves e menores, o que é crucial em aplicações como aeronaves, onde cada grama conta.
Imunidade à Interferência Eletromagnética (EMI): Ao contrário dos cabos de cobre, as fibras ópticas não são suscetíveis a interferências eletromagnéticas, garantindo uma transmissão de sinal mais limpa e confiável.
Largura de Banda Excepcionalmente Ampla: A capacidade de transmitir grandes volumes de dados em alta velocidade é uma das maiores vantagens da fibra óptica, suportando o crescimento exponencial da demanda por dados.
Ruído e Crosstalk Significativamente Reduzidos: A transmissão de luz em vez de eletricidade elimina problemas de ruído e crosstalk, resultando em sinais mais claros e precisos.
Baixa Atenuação: As fibras ópticas apresentam perdas de sinal relativamente baixas ao longo de grandes distâncias, o que significa que o sinal pode viajar mais longe sem a necessidade de repetidores frequentes.
Alta Confiabilidade e Longa Vida Operacional: A durabilidade e a resistência a fatores ambientais contribuem para uma vida útil mais longa e menor necessidade de manutenção.
Isolamento Elétrico e Liberdade de Loops de Terra: A natureza dielétrica da fibra óptica proporciona isolamento elétrico, eliminando problemas de loops de terra e garantindo maior segurança.

Essas vantagens tornam as fibras ópticas a escolha ideal para substituir o cabeamento de rede convencional, especialmente em ambientes que exigem alta performance e confiabilidade.

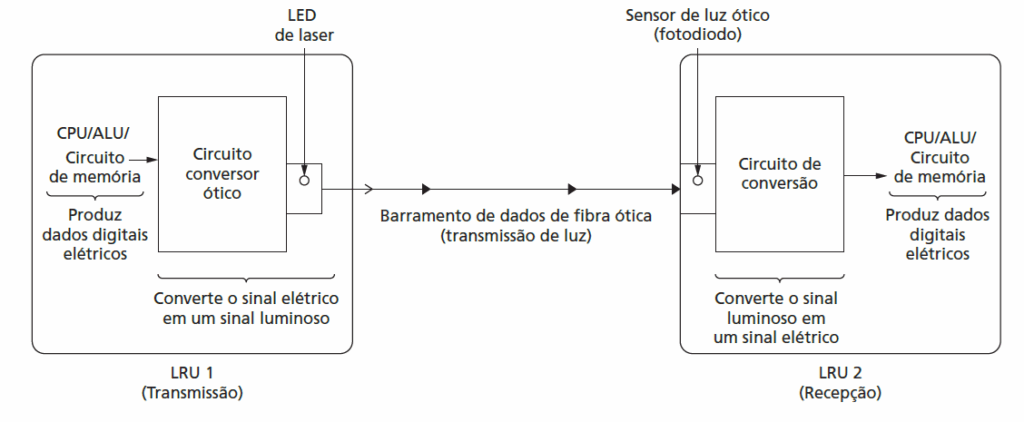

Circuito de conversão ótica usado para transmissão de dados por fibra ótica

Desafios e Desvantagens da Fibra Óptica

Apesar de suas inúmeras vantagens, a tecnologia de fibra óptica ainda enfrenta alguns desafios, especialmente na indústria da aviação civil, onde é relativamente nova:

Resistência da Indústria: A introdução de novas tecnologias pode encontrar resistência devido à necessidade de treinamento e adaptação de processos existentes.
Necessidade de Alta Precisão: A instalação de cabos e conectores de fibra óptica exige um alto grau de precisão para garantir o desempenho ideal e evitar perdas de sinal.
Preocupações com a Resistência Mecânica: Embora as fibras ópticas sejam duráveis, há preocupações com sua resistência mecânica em certas aplicações, exigindo proteção adicional.
Raio de Curvatura: Os cabos de fibra óptica precisam ter um raio de curvatura suficientemente grande para minimizar perdas e danos, o que pode ser um desafio em espaços confinados.

No entanto, as vantagens da fibra óptica estão superando cada vez mais as desvantagens, levando à sua crescente adoção em diversos tipos de aeronaves e outras aplicações.

Construção de um Cabo de Fibra Óptica

Um cabo de fibra óptica típico é composto por várias camadas, cada uma com uma função específica para garantir a transmissão eficiente e a proteção da fibra. Em um exemplo comum, um cabo pode consistir em:

Revestimento Externo (Outer Jacket): Geralmente de cor roxa, é a camada mais externa que protege o cabo contra umidade e fornece isolamento.
Fio de Aramida (Aramid Yarn): Também conhecido como Kevlar, oferece resistência mecânica adicional e proteção para o conjunto do cabo.
Fita Separadora (Separator Tape): Feita de poliéster, esta fita de baixa fricção cobre o grupo de fibras e fios de preenchimento, tornando o cabo mais flexível.
Fios de Preenchimento (Filler Strands): Geralmente feitos de poliéster, ajudam a dar forma ao cabo e preencher espaços.
Fibras Ópticas: O coração do cabo, onde a luz viaja. Cada fibra é coberta por um buffer protetor que a protege durante a fabricação, aumenta a resistência mecânica e facilita o manuseio. Os buffers são codificados por cores (azul, vermelho, verde, amarelo e branco) para identificação.

Dentro de cada fibra óptica, encontramos:

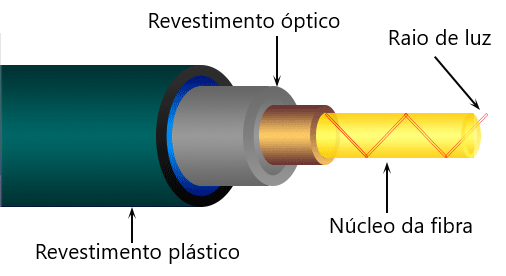

Núcleo (Core): A parte central da fibra, por onde o sinal óptico viaja.
Revestimento (Cladding): Uma camada de material com um índice de refração menor que o núcleo, que confina o sinal óptico dentro do núcleo através do princípio da reflexão interna total.

É crucial notar que as curvas do cabo de fibra óptica precisam ter um raio suficientemente grande para minimizar perdas de sinal e danos físicos. Este é um ponto chave de manutenção para garantir a longevidade e o desempenho do sistema.

Conectores de Fibra Óptica

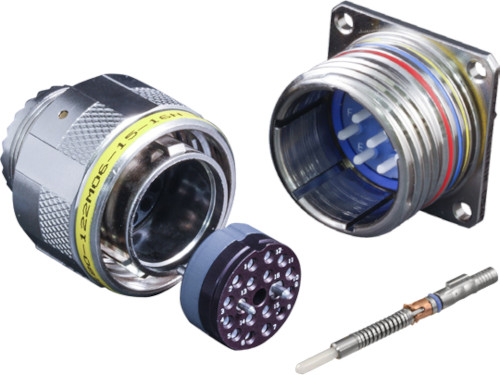

Os conectores de fibra óptica são componentes importantes que garantem a união precisa das fibras para uma transmissão de sinal eficiente. Cada conector possui chaves de alinhamento no plugue e ranhuras de alinhamento correspondentes no receptáculo.

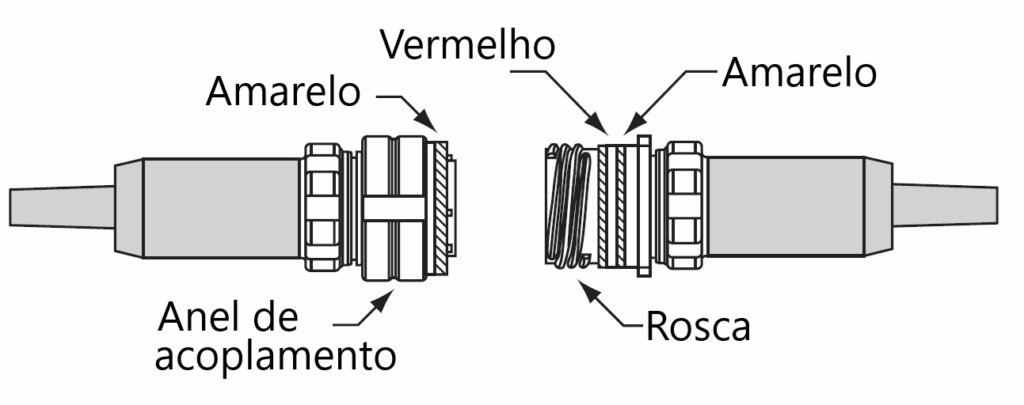

Estes são usados para alinhar com precisão os componentes ópticos do conector. Os pinos guia no plugue se encaixam nas cavidades do receptáculo quando o plugue e o receptáculo se conectam.

Para evitar o aperto excessivo (que pode danificar as fibras), os pinos do plugue são projetados para fornecer um batente contra o fundo das cavidades no receptáculo. Plugues e receptáculos possuem contatos de cerâmica que são projetados para fazer contato físico direto quando conectados corretamente. O sinal de luz passa por orifícios na extremidade dos contatos de cerâmica quando eles estão em contato físico direto um com o outro.

A porca de acoplamento no plugue possui uma faixa amarela, enquanto a outra parte do receptáculo possui uma faixa vermelha e uma amarela. Uma conexão correta é feita quando a faixa vermelha no receptáculo está pelo menos 50% coberta pela porca de acoplamento.

Esta posição indica uma conexão eficaz na qual as fibras ópticas no plugue estão alinhadas de ponta a ponta com a fibra no receptáculo. Três roscas de partida no plugue e no receptáculo garantem um início reto quando se unem.

Os componentes do receptáculo rebaixados evitam danos ao plugue se ele atingir o receptáculo em um ângulo. O plugue e o receptáculo são automaticamente selados para evitar a entrada de umidade, poeira e outras contaminações. Bandas codificadas por cores garantem que o plugue e o receptáculo estejam totalmente acoplados.

Barramento de dados ARINC 629 e fibra ótica

ARINC 629 representa o primeiro padrão ARINC a implementar cabos de fibra óptica de forma prática. A Boeing Company, durante o desenvolvimento do B-777, instalou o sistema ARINC 629 tanto no formato de dois fios torcidos quanto no formato de fibra óptica em uso limitado. Este barramento opera a velocidades de até 2 Mbits/s, oferecendo uma melhoria significativa em relação aos sistemas anteriores.

O ARINC 629 é um barramento de dados digitais que representa um avanço significativo em relação ao ARINC 429, oferecendo maior flexibilidade e velocidade. Uma de suas características mais notáveis é a capacidade de permitir que até 120 dispositivos compartilhem um único barramento de dados serial bidirecional, que pode ter até 100 metros de comprimento.

Embora o barramento possa ser implementado com um par de fios torcidos, o texto destaca que ele também pode ser um cabo de fibra óptica. A Boeing Company, no desenvolvimento do B-777, utilizou o ARINC 629 tanto no formato de dois fios quanto, de forma limitada, no formato de fibra óptica.

As principais melhorias do ARINC 629 em relação ao ARINC 429 são:

Economia de Peso Significativa: Ao contrário do ARINC 429, que exige um par de fios independente para cada transmissor de dados, o ARINC 629 utiliza um único barramento para todos os transmissores. Isso resulta em uma economia de centenas de quilos, crucial para aeronaves modernas com um número crescente de sistemas digitais.
Maior Velocidade: O barramento ARINC 629 opera a velocidades de até 2 Mbits/s, o que é consideravelmente mais rápido do que os 100 kbits/s do ARINC 429.

Nota: ARINC 664 constitui a especificação mais recente e avançada, sendo amplamente utilizada nas aeronaves comerciais mais modernas como o Airbus A-380 e o Boeing B-787. Este padrão pode usar tanto conexões de fio de cobre quanto cabos de fibra óptica como meio de transmissão. O ARINC 664 opera em velocidades muito superiores, transferindo dados a taxas de 10 Mbits/s ou 100 Mbits/s, tornando-se aproximadamente 1000 vezes mais rápido que seu predecessor ARINC 429.

Em resumo, o ARINC 629, com sua capacidade de multiplexação e opção de uso de fibra óptica, oferece vantagens substanciais em termos de redução de peso e aumento de velocidade, tornando-o uma solução mais eficiente para as complexas redes de dados em aeronaves contemporâneas.

O Futuro e as Aplicações da Fibra Óptica

A fibra óptica já é uma realidade em diversas áreas e seu futuro promete ainda mais inovações. Além dos sistemas de entretenimento em voo (IFE) em aeronaves, como mencionado no texto original, a fibra óptica é fundamental em:

Transmissão de Dados: É a espinha dorsal da internet de alta velocidade, telefonia e televisão, permitindo a transmissão de grandes volumes de dados com mínima perda e latência.
Sistemas Sensores e de Instrumentação: Utilizada em aplicações industriais, médicas, automotivas e militares para monitoramento e medição precisos.
Obtenção de Imagens: Em endoscopia e outras aplicações médicas, a fibra óptica permite a visualização interna do corpo humano.
Tecnologias Emergentes: Facilita o desenvolvimento de tecnologias como a Internet das Coisas (IoT) e a inteligência artificial (IA), que dependem de conectividade rápida e confiável.

As tendências futuras incluem o desenvolvimento de fibras de múltiplos modos para maior capacidade, fibras de núcleo oco e fibras multicore, que prometem revolucionar ainda mais a capacidade e a eficiência da transmissão de dados.

Conclusão

A fibra óptica representa um avanço tecnológico notável, superando as limitações dos cabos de cobre e abrindo caminho para uma era de conectividade sem precedentes. Suas vantagens em termos de velocidade, confiabilidade e imunidade a interferências a tornam indispensável para as demandas crescentes de dados em nosso mundo interconectado.

Embora existam desafios relacionados à sua instalação e manutenção, os benefícios superam em muito as dificuldades, garantindo que a fibra óptica continuará a ser a base para as comunicações do futuro, impulsionando a inovação em diversas indústrias e transformando a maneira como interagimos com a tecnologia.

Glossário de Fibra Óptica

Este glossário contém termos e definições relacionados à tecnologia de fibra óptica, com base no material fornecido.

Termos e Definições

Fibra Óptica: Tecnologia de transmissão de dados baseada em fibras que utilizam luz para transportar informações, amplamente usada em comunicações terrestres e redes locais, e agora em aeronaves para sistemas aviônicos e de entretenimento de banda larga.
EMI (Interferência Eletromagnética): Perturbação causada por um campo eletromagnético que afeta o desempenho de um circuito elétrico. Fibras ópticas são imunes a ela.
Atenuação: Perda de intensidade de um sinal à medida que ele se propaga através de um meio. Fibras ópticas possuem valores relativamente baixos de atenuação.

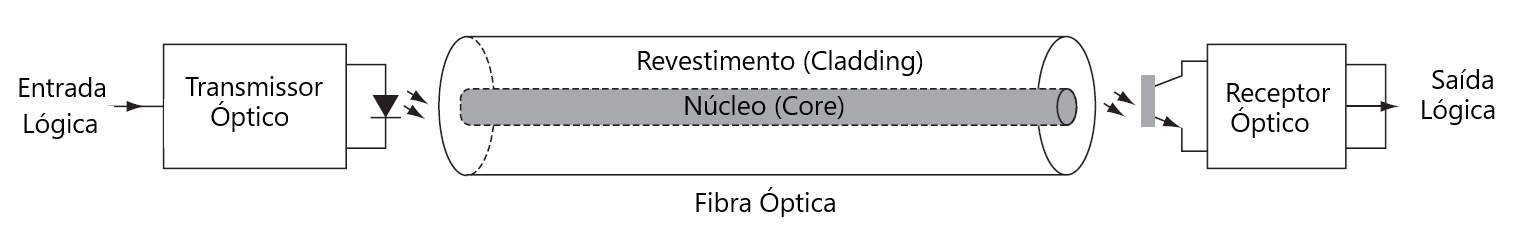

Link de Dados de Fibra Óptica (Simplex): Uma configuração simples de fibra óptica que permite a transmissão de dados em apenas uma direção.
Transmissor Óptico: Componente que converte pulsos de corrente elétrica em pulsos de luz infravermelha, usando um LED ou laser semicondutor, e os acopla à fibra óptica.
Receptor Óptico: Componente que converte pulsos de luz recebidos da fibra óptica de volta em pulsos de corrente elétrica, usando um fotodiodo ou fototransistor.
Cladding (Revestimento): Camada de material com um índice de refração menor que o núcleo, que confina o sinal óptico dentro do núcleo da fibra.
Núcleo (Core): A parte central da fibra óptica por onde o sinal de luz viaja.
Revestimento Externo (Outer Jacket): A camada mais externa de um cabo de fibra óptica, geralmente de cor roxa, que protege contra umidade e fornece isolamento.
Fio de Aramida (Aramid Yarn): Material (como Kevlar) que fornece resistência mecânica e proteção adicional ao conjunto do cabo de fibra óptica.
Fita Separadora (Separator Tape): Fita de poliéster de baixa fricção que cobre o grupo de fibras e fios de preenchimento, tornando o cabo mais flexível.
Fios de Preenchimento (Filler Strands): Fios, geralmente de poliéster, que ajudam a dar forma ao cabo e preencher espaços.
Buffer Protetor: Camada protetora que cobre cada fibra óptica individualmente, protegendo-a durante a fabricação, aumentando a resistência mecânica e facilitando o manuseio.
Conectores de Fibra Óptica: Componentes que garantem a união precisa das fibras para uma transmissão de sinal eficiente, possuindo chaves de alinhamento e contatos de cerâmica.

PERGUNTAS E RESPOSTAS FIBRA ÓTICA

Pergunta 1

O que é o ARINC 629 e qual sua principal inovação em relação aos sistemas anteriores?

Resposta: O ARINC 629 é um padrão de barramento de comunicação desenvolvido para sistemas eletrônicos de aeronaves, criado para substituir o antigo ARINC 429. Sua principal inovação é ser o primeiro padrão da ARINC a prever a implementação prática de cabos de fibra óptica em aeronaves, além de suportar velocidades de transmissão de até 2 Mbits/s, representando uma melhoria significativa sobre os sistemas anteriores.

Pergunta 2

Quais são as principais vantagens dos cabos de fibra óptica em relação aos cabos de dois fios torcidos em aplicações aeronáuticas?

Resposta: Os cabos de fibra óptica oferecem três vantagens principais sobre os cabos de dois fios torcidos: maior largura de banda (permitindo transmissão de mais dados), imunidade completa a interferências eletromagnéticas (EMI) – crucial em ambiente aeronáutico rico em equipamentos eletrônicos, e menor peso – importante para reduzir o peso total da aeronave e melhorar a eficiência de combustível.

Pergunta 3

Como o Boeing 777 utilizou o sistema ARINC 629 e qual foi a característica específica dessa implementação?

Resposta: O Boeing 777 foi pioneiro na adoção do sistema ARINC 629 com fibra óptica em aplicações embarcadas. A característica específica dessa implementação foi que o ARINC 629 foi instalado tanto em sua forma tradicional (usando cabos de dois fios torcidos) quanto com cabos de fibra óptica, porém com uso limitado da fibra óptica – não substituindo integralmente os fios torcidos, mas atuando em funções específicas do sistema.

Pergunta 4

O que é um barramento de dados e qual sua função em sistemas aeronáuticos?

Resposta: Um barramento de dados (Data Bus) é uma via de comunicação digital, física e lógica, que permite a troca de informações entre diferentes sistemas eletrônicos de uma aeronave. Sua função é essencial para integrar e coordenar múltiplos sistemas embarcados, permitindo que compartilhem dados e funcionem de forma sincronizada. O ARINC 629 é um exemplo de barramento de dados moderno.

Pergunta 5

Por que a fibra óptica é considerada praticamente imune à interferência eletromagnética?

Resposta: A fibra óptica é praticamente imune à interferência eletromagnética (EMI) porque transmite dados através de pulsos de luz em vez de sinais elétricos. Como a luz não é afetada por campos eletromagnéticos gerados por equipamentos eletrônicos próximos, os dados transmitidos pela fibra óptica permanecem íntegros mesmo em ambientes com alta densidade de equipamentos eletrônicos, como uma aeronave moderna.

Pergunta 6

Qual é a velocidade máxima de transmissão suportada pelo ARINC 629 e como isso se compara aos sistemas anteriores?

Resposta: O ARINC 629 suporta velocidades de transmissão de até 2 Mbits/s (2 megabits por segundo). Esta representa uma melhoria significativa sobre padrões anteriores como o ARINC 429, permitindo transmissão mais rápida e eficiente de dados entre os sistemas eletrônicos da aeronave, atendendo às demandas crescentes de processamento de informações dos aviões modernos.

Pergunta 7

O que significa “implementação prática” no contexto da adoção da fibra óptica em aeronaves?

Resposta: “Implementação prática” refere-se à aplicação real de uma tecnologia em ambiente operacional, superando a fase de testes experimentais ou conceitos teóricos. No caso do ARINC 629, significa que foi o primeiro caso em que a fibra óptica foi efetivamente utilizada e operada em sistemas embarcados de aviões comerciais em serviço real, não apenas em laboratório ou protótipos.

Pergunta 8

Como funcionam os cabos de dois fios torcidos e por que eles eram utilizados antes da fibra óptica?

Resposta: Os cabos de dois fios torcidos são constituídos por dois condutores elétricos isolados entrelaçados entre si. O entrelaçamento reduz interferências externas porque os campos eletromagnéticos que afetam um fio tendem a afetar igualmente o outro, cancelando-se mutuamente. Eram utilizados antes da fibra óptica por serem uma solução confiável, econômica e tecnicamente madura para transmissão de sinais elétricos em aeronaves.

Pergunta 9

Por que o uso da fibra óptica no Boeing 777 foi caracterizado como “limitado”?

Resposta: O uso foi caracterizado como “limitado” porque a fibra óptica não substituiu integralmente os cabos de dois fios torcidos no Boeing 777. Em vez disso, foi implementada apenas em aplicações específicas e em pequena escala dentro do sistema ARINC 629, funcionando em paralelo com os cabos tradicionais. Isso representou um primeiro passo cauteloso na transição para tecnologias ópticas em aviação comercial.

Pergunta 10

Qual foi a importância histórica do desenvolvimento do Boeing 777 para a evolução das comunicações digitais em aeronaves?

Resposta: O desenvolvimento do Boeing 777 foi historicamente importante porque impulsionou o uso de tecnologias avançadas de comunicação digital em aeronaves. Foi a primeira aeronave comercial a implementar praticamente o sistema ARINC 629 com fibra óptica, estabelecendo um precedente e demonstrando a viabilidade dessas tecnologias no ambiente aeronáutico. Isso abriu caminho para futuras adoções mais amplas de sistemas de comunicação óptica na aviação.

Pergunta 11

O que é um cabo de fibra óptica?

Resposta: Um cabo de fibra óptica é um tipo de fio feito de vidro muito puro (vidro de quartzo) ou plástico. Em vez de transportar eletricidade, ele transporta luz. No começo do cabo, um equipamento transforma os sinais elétricos (como os de computadores) em sinais de luz. Essa luz viaja pelo cabo de fibra óptica até o destino, onde é transformada de volta em sinal elétrico. É assim que dados digitais são transmitidos de forma muito rápida e sem sofrer interferências.

Pergunta Bônus

Explique a relação entre velocidade de transmissão, largura de banda e a evolução dos sistemas de comunicação aeronáuticos.

Resposta: A velocidade de transmissão (taxa máxima de dados transmitidos) está diretamente relacionada à largura de banda (capacidade do meio de transmissão). A evolução dos sistemas aeronáuticos do ARINC 429 para o ARINC 629 com fibra óptica representa um aumento tanto na velocidade (até 2 Mbits/s) quanto na largura de banda. Isso foi necessário porque aeronaves modernas como o Boeing 777 possuem sistemas eletrônicos mais complexos que geram e precisam processar volumes muito maiores de dados em tempo real, desde informações de voo até diagnósticos de sistemas.
