Os motores a jato desempenham um papel fundamental na aviação moderna, impulsionando aeronaves a velocidades impressionantes e garantindo viagens rápidas e eficientes.
Entender os princípios de funcionamento e as características dos diferentes tipos de motores a jato é essencial para quem deseja aprofundar-se no campo da engenharia aeronáutica.
Este post explora detalhadamente os principais componentes e o funcionamento de motores a reação, turbojato, turboélice, estatorreator, e outros sistemas de propulsão, destacando as vantagens, limitações e aplicações práticas de cada um.
Princípio de Funcionamento
O motor a reação opera ao acelerar uma massa de gases na direção oposta ao movimento desejado, utilizando a força de reação resultante para gerar propulsão para frente, conforme descrito pela Terceira Lei de Newton.
Embora a explicação acima seja amplamente aceita, ela pode levar a uma interpretação equivocada, sugerindo que o motor é o elemento ativo que empurra os gases para trás. Na realidade, o verdadeiro “agente” ativo é o gás em combustão dentro do motor. O motor, por sua vez, atua de maneira passiva, não sendo ele próprio responsável por empurrar os gases.
O gás em combustão, ao ser comprimido e queimado, atinge uma pressão elevada, gerando duas forças opostas: uma força direcionada para frente, conhecida como “tração”, que impulsiona o motor, e outra força direcionada para trás, que expulsa os gases queimados, formando o jato de escape.
O Jato de Escape
Uma parcela significativa da energia gerada pela combustão nos motores a jato é dissipada no jato de escape, o que representa uma perda inevitável, uma vez que os gases resultantes da combustão se expandem naturalmente em todas as direções.
Para minimizar essa perda, os motores devem acelerar os gases para trás o mínimo possível. Esse princípio é aplicado nos motores turbofan modernos, que oferecem maior eficiência, sendo mais econômicos, silenciosos e potentes em comparação aos antigos motores turbojato, anteriormente utilizados na aviação comercial.
Constituição Básica do Motor a Jato
Para a aplicação prática do princípio de funcionamento previamente descrito, o motor a jato é essencialmente constituído pelas seguintes partes:
O compressor e a turbina compõem um conjunto rotativo que, entre os componentes essenciais do motor, é a única peça móvel.
Conduto de Admissão
O conduto de admissão é responsável por direcionar e organizar o fluxo de ar na entrada do motor, assegurando que este chegue ao compressor de forma adequada, permitindo o seu funcionamento eficiente.
Compressor
O compressor desempenha a função crucial de comprimir o ar admitido no motor. Diferentemente do motor a pistão, no qual a pressão aumenta durante a combustão, nos motores a reação, o compressor é o elemento que define a pressão máxima alcançada.
Existem dois principais tipos de compressores utilizados: o compressor centrífugo e o compressor axial. Em alguns motores, é comum a utilização de ambos os tipos em conjunto.
O compressor axial é especialmente eficiente para a compressão de grandes volumes de ar, enquanto o compressor centrífugo é mais eficaz na obtenção de pressões mais elevadas.
No entanto, a elevação da pressão pode ser alcançada de maneira significativa através da implementação de múltiplos estágios de compressão, conforme demonstrado no exemplo a seguir:
O conjunto rotativo destacado pertence ao motor representado na ilustração abaixo:
ESTOL DO COMPRESSOR
Para garantir o funcionamento eficiente do compressor axial, as pás devem receber um fluxo de ar uniforme e com o ângulo correto. Caso essas condições não sejam atendidas, o fluxo de ar pode se tornar turbulento, resultando em uma queda acentuada na taxa de compressão. Esse fenômeno é conhecido como estol do compressor.
Estator – O compressor, além de conter um rotor giratório, também inclui um estator, composto por pás ou lâminas fixas. Essas lâminas estacionárias desempenham um papel crucial no processo de compressão, conforme ilustrado no exemplo a seguir:

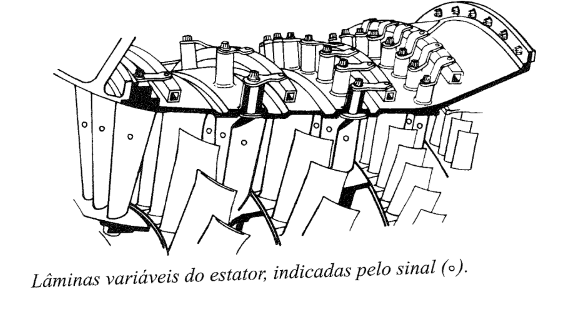

Lâminas ou Pás Variáveis do Estator
Certos motores são equipados com lâminas de ângulo variável no estator. Essas lâminas ajustam continuamente a direção do fluxo de ar que incide sobre as lâminas rotativas do compressor. Esse ajuste constante é essencial para manter a eficiência máxima do motor em todas as faixas de rotação, além de prevenir o estol durante a operação.
Câmara de Combustão
A câmara de combustão é uma seção fundamental do motor aeronáutico, onde o ar comprimido pelo compressor é aquecido e expandido através do processo de combustão. Esse processo gera um grande volume de ar quente e pressurizado, cuja energia é essencial para acionar a turbina e, consequentemente, propulsar a aeronave.
Funcionamento
No interior da câmara de combustão, o combustível é pulverizado por meio de um bico injetor, criando uma mistura combustível-ar. Essa mistura é incendiada por uma vela de ignição, também conhecida como “ignitor” em inglês, durante a fase de partida do motor.
O design da câmara é intencionalmente alargado em seu corpo principal para permitir a expansão do ar sem causar um aumento de pressão. Isso é crucial, pois um aumento indesejado de pressão poderia resultar em um fluxo reverso de gases para o compressor, comprometendo o funcionamento do motor.
Na saída da câmara, o formato se estreita para evitar que os gases escapem de forma imediata, garantindo assim a manutenção da pressão necessária para o desempenho eficiente do motor.

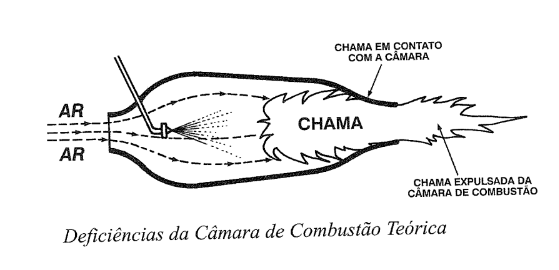

Problemas Relacionados à Chama na Câmara de Combustão
No projeto da câmara de combustão de um motor aeronáutico, dois desafios principais precisam ser abordados em relação ao comportamento da chama:
a) Estabilidade da Chama: É essencial garantir que a chama não seja extinta ou expulsa para fora da câmara de combustão. Para isso, o design deve assegurar que a mistura de ar e combustível seja mantida de forma constante e equilibrada, evitando que turbulências ou fluxos de ar instáveis apaguem a chama durante o processo de combustão.
b) Controle de Temperatura: Outro desafio crítico é impedir que o calor gerado pela chama cause a fusão das paredes da câmara de combustão.
Isso exige o uso de materiais resistentes a altas temperaturas, além de técnicas de resfriamento eficientes, que dissipem o calor de maneira controlada, preservando a integridade estrutural da câmara e garantindo a segurança do motor.
Divisão do Fluxo de Ar em Primário e Secundário
Para abordar os desafios relacionados ao controle da chama em motores, o fluxo de ar é estrategicamente dividido em duas partes: o ar primário e o ar secundário. O ar primário, que corresponde a aproximadamente 25% do total, é direcionado para uma seção ampliada que atua como difusor.
Nessa etapa, a velocidade do ar diminui e ele se torna turbulento, o que é facilitado por dispositivos como alhetas de turbilhonamento, promovendo assim uma mistura eficiente com o combustível.
Por outro lado, o ar secundário, que representa cerca de 75% do total, não participa diretamente do processo de combustão. Esse ar contorna o difusor e forma uma camada de ar frio ao redor da chama, protegendo a câmara de combustão do excesso de calor.
Após essa proteção, o ar secundário se mistura com o ar quente e se expande antes de ser expelido da câmara de combustão.
Este mecanismo de divisão do fluxo de ar é fundamental para garantir a eficiência e a segurança do processo de combustão, além de preservar a integridade da câmara de combustão e dos componentes adjacentes.
Bico Injetor
O bico injetor desempenha um papel crucial ao receber o combustível sob pressão e pulverizá-lo em finas partículas para garantir sua mistura eficiente com o ar primário. Esse processo de pulverização cria um fluxo de ar contínuo, como ilustrado na figura correspondente, o que impede o acúmulo de resíduos de carvão no orifício de pulverização.
As partículas geradas durante a pulverização não aderem ao bico injetor e são completamente queimadas pela chama, resultando em sua conversão em dióxido de carbono. Esse mecanismo é essencial para manter a eficiência e a limpeza do sistema de combustão, evitando entupimentos e garantindo a operação segura e contínua do motor.
Motores com Rotores Múltiplos
Para aumentar a eficiência e minimizar a probabilidade de estol nos compressores, alguns motores são projetados com dois ou mais rotores, conhecidos como “spools”. Esses rotores possuem eixos independentes, com um girando dentro do outro, como mostrado na figura correspondente.
O eixo central, que é o mais longo, está associado ao rotor de maior diâmetro, o qual opera em condições de compressão mais baixas. O rotor menor, por sua vez, é projetado para funcionar em velocidades de rotação e pressões mais elevadas.
Esse arranjo permite uma melhor gestão das condições de operação do motor, otimizando o desempenho e garantindo maior estabilidade durante o funcionamento.

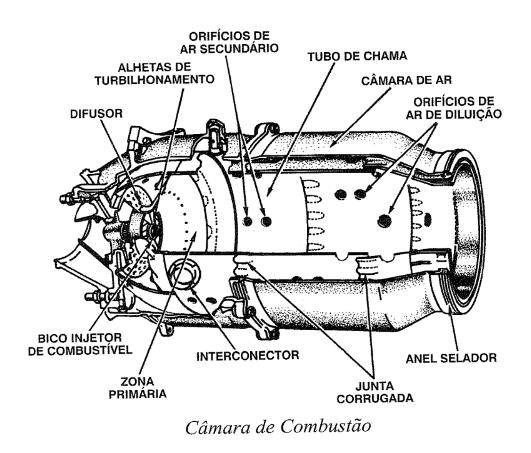

A imagem abaixo ilustra um exemplo de câmara de combustão em uma configuração real, equipada com todos os componentes essenciais para o seu correto funcionamento.
Turbina – A turbina é um componente essencial do motor, responsável por converter a energia dos gases de escape em potência, que é utilizada para acionar o compressor e outros sistemas auxiliares.
Nos motores aeronáuticos, é empregada exclusivamente a turbina do tipo axial. As pás da turbina operam sob temperaturas extremamente elevadas, sendo, por isso, fabricadas com materiais de alta resistência térmica.
Além disso, essas pás podem possuir canais e orifícios para a passagem de ar comprimido, com o objetivo de promover o resfriamento necessário.
A turbina não é composta apenas de lâminas rotativas; também inclui lâminas fixas que constituem o estator. Em motores de maior porte, é comum a presença de duas ou até três turbinas, conforme a necessidade de potência e eficiência.
Limitações do Motor Turbojato
O motor turbojato, também denominado como jato puro, é adequado para aeronaves supersônicas, mas possui algumas limitações significativas em outros contextos.
Entre os principais pontos negativos, destaca-se o elevado consumo de combustível e a baixa eficiência de tração em velocidades subsônicas.
Além disso, o turbojato é conhecido pelo alto nível de ruído que produz, mesmo em operações de baixa velocidade, o que levou à sua proibição em diversos aeroportos ao redor do mundo.
Devido a essas desvantagens, o uso do turbojato na aviação civil foi amplamente substituído por seus derivados, como os motores turbofan e turboélice, que oferecem melhor desempenho e são mais adequados para as necessidades operacionais contemporâneas.

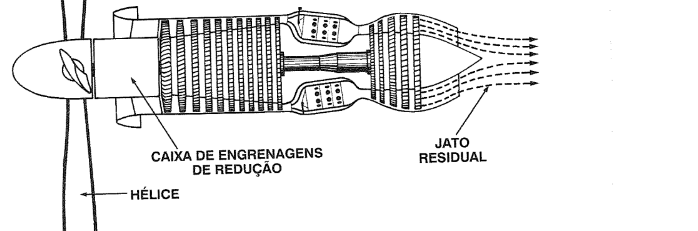

O Motor Turboélice
O motor turboélice é uma evolução direta do turbojato, projetado para maximizar a eficiência em determinadas condições de voo.
Este motor utiliza uma turbina ampliada que converte aproximadamente 90% da energia dos gases de escape em potência para girar uma hélice, através de um sistema de engrenagens de redução.
O restante, cerca de 10% da potência, é expelido como um jato residual, contribuindo adicionalmente para a tração fornecida pela hélice.
As hélices utilizadas em motores turboélice são extremamente eficientes em velocidades mais baixas, geralmente até cerca de 600 km/h.
Dentro desse intervalo de velocidades, o motor turboélice se destaca por combinar a eficiência propulsiva da hélice com a relativa leveza do motor a jato.
Os motores turboélice são projetados para desenvolver potências variando entre 500 e 15 mil HP. Além de sua aplicação em aeronaves de asa fixa, esses motores também são amplamente utilizados em helicópteros.
Nesse contexto, são adaptados para acionar as caixas de transmissão dos rotores, ao invés de hélices, sendo conhecidos como motores turboeixo.

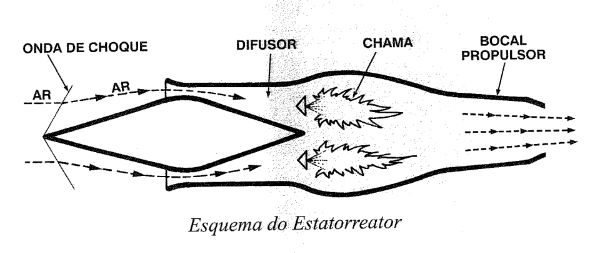

Estatorreator em Velocidades Supersônicas
O estatorreator é um tipo de motor desenvolvido especificamente para operar em condições de velocidades supersônicas elevadas.
Nessas condições, a pressão dinâmica gerada pelo ar em alta velocidade é suficiente para realizar a compressão necessária dentro do motor, eliminando a necessidade de um compressor convencional.
Consequentemente, a ausência de um compressor torna a turbina desnecessária, permitindo que o motor funcione sem a presença de partes móveis, uma característica que simplifica seu design e reduz potenciais falhas mecânicas.
Atualmente, a aplicação do estatorreator é limitada, sendo predominantemente utilizado em mísseis.
Esses mísseis geralmente são lançados com a ajuda de foguetes que fornecem o impulso inicial por alguns segundos, até que seja atingida a velocidade mínima necessária para que o estatorreator entre em funcionamento eficiente.
Essa tecnologia, embora restrita em seu uso, representa um avanço significativo na propulsão a jato para veículos que operam em velocidades extremamente altas.
O Foguete: Características e Aplicações
O foguete é um sistema de propulsão raramente utilizado em aeronaves convencionais, mas amplamente empregado na propulsão de mísseis e veículos espaciais.
Entre as principais características dos foguetes, destacam-se sua elevada potência e a capacidade de operar independentemente da presença de ar externo, o que os torna ideais para uso em ambientes como o espaço, onde não há atmosfera.
A figura abaixo ilustra a estrutura de um foguete movido a combustível líquido, destacando suas principais partes.
No entanto, é importante notar que também existem foguetes que utilizam combustível sólido, cada um com suas especificidades de aplicação e performance.
A escolha entre um foguete de combustível líquido ou sólido depende dos requisitos da missão, incluindo fatores como controle de empuxo e a necessidade de armazenamento a longo prazo.
Pulsojato ou Pulsorreator: Características e Funcionamento
O motor do tipo pulsojato, também conhecido como pulsorreator, é um sistema de propulsão bastante simples em termos de construção, porém com limitações significativas que impedem sua utilização em aeronaves.
Entre essas limitações, destacam-se o alto nível de ruído, a baixa eficiência econômica e as intensas vibrações geradas durante o seu funcionamento.
Apesar dessas restrições, o motor pulsojato teve aplicações notáveis, como em mísseis, sendo um exemplo clássico a bomba V-1 utilizada pela Alemanha durante a Segunda Guerra Mundial.
Ciclo de Funcionamento do Motor Pulsojato
O motor pulsojato opera em um ciclo de dois tempos, que pode ser descrito da seguinte forma:
- Tempo Motor: A ignição da mistura ar-combustível ocorre dentro da câmara de combustão, iniciada pela vela de ignição.
Com a combustão, os gases resultantes se expandem rapidamente, gerando um impulso que move o motor para frente e força os gases quentes a serem expelidos pelo tubo de escape.
Durante este processo, a pressão dos gases dentro da câmara força o fechamento de um conjunto de válvulas flexíveis, evitando que os gases escapem pela entrada de ar frontal.
- Tempo de Admissão e Escapamento: Após a expulsão dos gases de escape, ocorre uma exaustão completa da câmara de combustão.
Esse processo cria uma rarefação na câmara, permitindo que as válvulas flexíveis se abram devido à pressão interna reduzida.
Com as válvulas abertas, o ar externo é sugado para dentro da câmara, enquanto o combustível é pulverizado no fluxo de ar.
A vela de ignição continua em operação contínua, permitindo que a combustão ocorra automaticamente assim que a mistura ar-combustível atinge a proporção ideal dentro da câmara.
Potência e Tração em Motores Aeronáuticos
Os motores turboélice têm sua potência definida de duas maneiras principais:
SHP (Shaft Horse Power) – Refere-se à potência medida diretamente no eixo do motor, de maneira similar à medição de potência em motores a pistão.
ESHP (Equivalent Shaft Horse Power) – Corresponde ao valor de SHP acrescido da potência adicional gerada pelo jato residual.
Além disso, a potência também pode ser expressa no Sistema Internacional de Unidades (SI), utilizando-se quilowatts (kW) como unidade de medida.
Por outro lado, motores a reação, que não utilizam hélice, não têm sua potência especificada da mesma forma. Em vez disso, a tração gerada é a variável medida, sendo expressa em unidades de libras-força, quilogramas-força ou decanewtons (daN).
Cálculo da Tração em Motores Turbojato
A tração em um motor turbojato pode ser estimada de maneira aproximada utilizando a seguinte fórmula:
Onde:
T = Tração gerada pelo motor
P = Pressão na saída do bocal propulsor
P₀ = Pressão atmosférica
A = Área da seção de saída do bocal propulsor
W = Fluxo de massa de ar que atravessa o motor
V₂ = Velocidade dos gases na saída do bocal de escape
V₁ = Velocidade do ar na entrada do motor
g = Aceleração da gravidade
Para motores diferentes dos turbojatos, o cálculo da tração tende a ser mais complexo, frequentemente exigindo o uso de gráficos experimentais ou métodos mais detalhados para obter resultados precisos.
O Ciclo Brayton
Os turborreatores e estatorreatores operam com base no Ciclo Brayton, que se distingue do Ciclo Otto, utilizado nos motores a pistão. As diferenças principais entre esses ciclos são as seguintes:
a) Ciclo Otto: Neste ciclo, a combustão e o aumento de pressão ocorrem de forma teoricamente instantânea. Após essa fase, a expansão dos gases resulta no movimento do pistão até o ponto morto inferior (PMI). Em seguida, o gás é resfriado rapidamente até a temperatura ambiente, completando assim o ciclo.
b) Ciclo Brayton: Neste ciclo, a combustão ocorre de maneira gradual, acompanhando a expansão do gás, sem que haja variação na pressão.
Após a combustão, o gás continua a se expandir, mas a pressão diminui progressivamente até se igualar à pressão ambiente.Por fim, o gás é resfriado em pressão constante até atingir a temperatura ambiente, concluindo o ciclo.

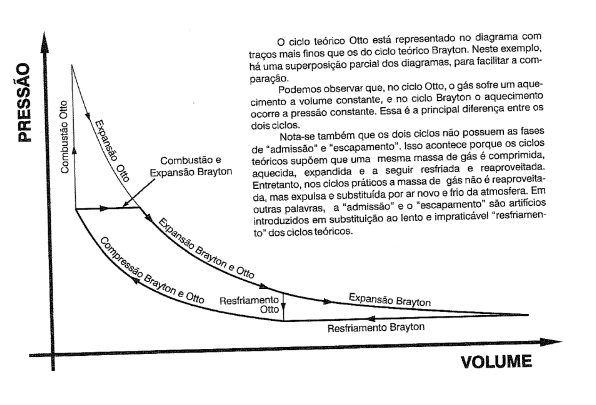

Para aqueles que possuem familiaridade com os gráficos de pressão-volume em Física, o diagrama a seguir pode ser útil para visualizar e comparar os ciclos mencionados.
Os sistemas de propulsão a jato, embora complexos, são fruto de um intenso desenvolvimento tecnológico que permite à aviação moderna alcançar patamares antes inimagináveis.
Compreender o funcionamento de cada componente, desde o compressor até a câmara de combustão e a turbina, é crucial para aprimorar ainda mais a eficiência e a segurança das aeronaves.
Além disso, a evolução para motores como o turbofan e o turboélice mostra como a engenharia continua a buscar soluções mais econômicas e ecológicas, mantendo o equilíbrio entre potência e eficiência.
Ao aprofundar nosso conhecimento sobre esses motores, abrimos caminho para inovações futuras que moldarão o próximo capítulo da aviação.
