Operação de Motor Aeronáutico
No mundo da aviação, a compreensão detalhada dos controles e instrumentos à disposição do piloto é fundamental para garantir a operação segura e eficiente do motor de uma aeronave.
Este post aborda aspectos relacionados à mistura ar-combustível, essencial para a combustão no motor a gasolina, além de discutir as fases operacionais do motor durante um voo típico. Através de uma análise detalhada, veremos como a correta gestão desses elementos pode influenciar a potência, a eficiência e a segurança de voo.

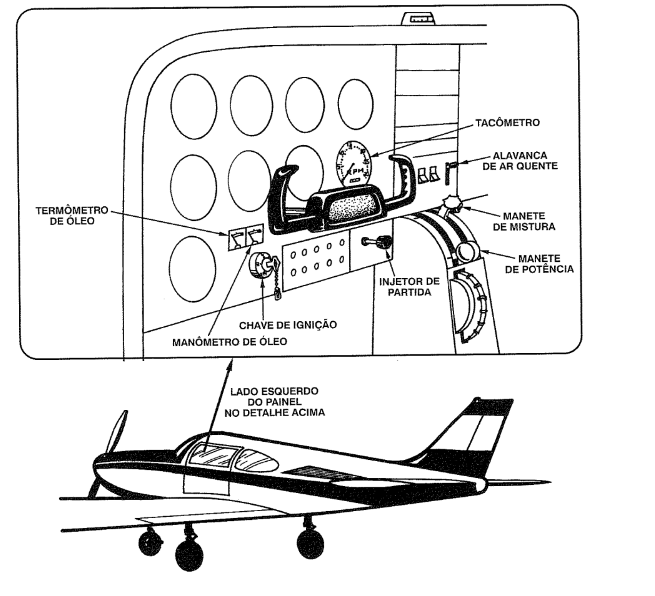

Painel de Instrumentos
Os painéis de instrumentos em uma aeronave são compostos por uma variedade de controles e instrumentos essenciais para a operação do motor. Esses instrumentos exibem os parâmetros de funcionamento do motor, como temperatura e pressão do óleo, consumo de combustível, RPM, entre outros. Além disso, os instrumentos do motor são fundamentais para monitorar constantemente o funcionamento do motor e evitar surpresas durante o voo.
Os principais instrumentos do motor incluem o tacômetro, manifold pressure (indicador da pressão de admissão), termômetros, manômetros, indicadores de quantidade de combustível e indicadores de consumo de combustível. A graduação e a faixa de operação desses instrumentos podem variar de uma aeronave para outra, sendo crucial operar sempre dentro dos padrões e limites estipulados pelo manual de operações da aeronave.
Os painéis de instrumentos são construídos com uma chapa de alumínio resistente para evitar flexão, sendo não-magnéticos e pintados com tinta fosca para evitar brilho ou reflexos. Em aeronaves com poucos instrumentos, apenas um painel é necessário, mas em aeronaves mais complexas, painéis adicionais podem ser requeridos. A montagem dos instrumentos no painel depende do desenho do estojo do instrumento, podendo ser montados por trás do painel ou pela parte frontal.
Além dos instrumentos mencionados, aeronaves equipadas com motores convencionais podem possuir indicadores adicionais, como pressão de admissão, temperatura da cabeça do cilindro e temperatura do ar do carburador. Já aeronaves com motores a turbina terão indicadores específicos, como temperatura da turbina e indicadores da razão de pressão dos gases do escapamento.
Mistura Ar-Combustível
A mistura ar-combustível desempenha um papel crucial no processo de combustão em um motor. A gasolina, que é o combustível estudado neste curso, precisa ser misturada ao ar para que a combustão ocorra de forma eficiente. O ar é composto principalmente por oxigênio e nitrogênio, sendo o oxigênio o elemento essencial para a combustão, enquanto o nitrogênio é inerte e não participa do processo de queima.

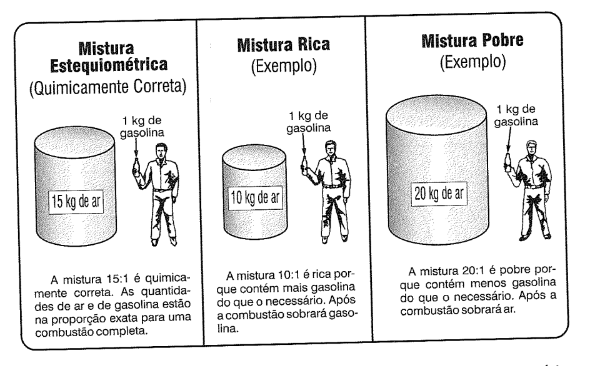

A proporção entre o ar e a gasolina na mistura pode variar, resultando em diferentes tipos de misturas: estequiométrica, rica ou pobre. A mistura estequiométrica, também conhecida como quimicamente correta, é aquela em que a quantidade de combustível e ar está balanceada de forma ideal para que toda a gasolina e todo o oxigênio sejam completamente utilizados durante a combustão. Geralmente, a razão estequiométrica é em torno de 1 parte de combustível para 15 partes de ar.
Portanto, a escolha da proporção correta na mistura ar-combustível é essencial para garantir uma combustão eficiente, economia de combustível e desempenho adequado do motor. É importante manter a mistura dentro dos limites ideais para cada situação de operação da aeronave, levando em consideração fatores como potência necessária, consumo de combustível e temperatura do motor.
Misturas Incombustíveis
Uma mistura rica ocorre quando há um excesso de combustível em relação ao ar. Nesse caso, após a queima, haverá sobra de combustível, o que pode elevar o consumo. Por outro lado, uma mistura pobre é aquela em que há pouco combustível em relação ao ar. Após a queima, haverá sobra de ar (oxigênio), o que pode elevar a temperatura do motor. Misturas extremas, como 1:5 (rica) ou 1:25 (pobre), são consideradas incombustíveis, pois impossibilitam a combustão devido ao desequilíbrio na proporção de ar e combustível.
Potência e Eficiência

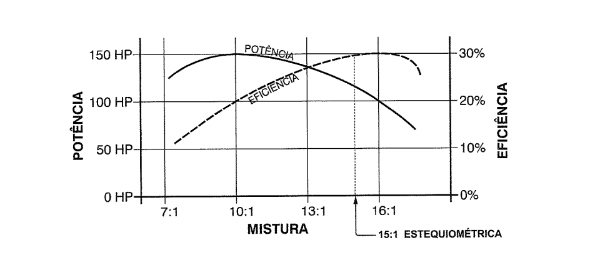

Na operação de um motor aeronáutico, é importante considerar que a mistura estequiométrica, que é a proporção ideal entre ar e combustível para uma combustão completa, nem sempre resulta na potência máxima ou na eficiência máxima do motor. Isso ocorre devido a fatores práticos, como a não mistura perfeita de gasolina e ar, o que pode resultar em uma parte do combustível não sendo queimado durante o processo de combustão.
Para atingir a potência máxima de um motor, que neste caso é de 150 HP, é necessário garantir que todo o combustível admitido nos cilindros seja aproveitado. Isso é alcançado enriquecendo a mistura para cerca de 10 partes de ar para 1 parte de combustível (10:1). Essa mistura rica proporciona a potência máxima desejada, porém, a eficiência do motor diminui para cerca de 20% devido ao excesso de gasolina.
Esse desperdício de combustível é tolerável durante a decolagem, quando a potência é mais crucial do que a eficiência, garantindo uma operação segura e eficaz nesse momento crítico.
Por outro lado, durante o voo de cruzeiro, a eficiência, ou seja, a economia de combustível, passa a ser mais importante do que a potência máxima. Nesse cenário, é essencial aproveitar toda a gasolina admitida nos cilindros. Para alcançar esse objetivo, a mistura é empobrecida para cerca de 16 partes de ar para 1 parte de combustível (16:1). Essa mistura pobre aumenta a eficiência do motor para cerca de 30%, porém, a potência é reduzida para 100 HP.
É fundamental que a aeronave seja projetada levando em consideração que essa potência reduzida seja suficiente para o voo de cruzeiro, garantindo um equilíbrio entre economia de com
Fases Operacionais do Motor

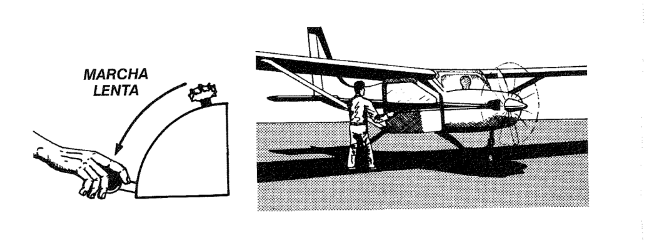

Marcha Lenta: Na fase de marcha lenta de um motor aeronáutico, o objetivo é manter o motor funcionando com um torque mínimo, apenas o suficiente para girar a hélice e evitar que o motor pare. Nesse momento, a manete de potência é puxada totalmente para trás, o que estrangula a entrada de ar no carburador, reduzindo assim a quantidade de ar aspirado para a mistura ar-combustível.
Durante a marcha lenta, a rotação do motor é ajustada pelo mecânico, com o avião no solo. Esse ajuste é fundamental para garantir que o motor funcione de forma estável e eficiente nessa condição de baixa potência. A rotação de marcha lenta é determinada de acordo com as especificações do fabricante da aeronave e do motor, levando em consideração fatores como o tipo de motor, as condições de operação e as necessidades de desempenho.
Manter o motor em marcha lenta é importante em diversas situações, como durante o taxiamento da aeronave no solo, antes da decolagem e após o pouso. Essa fase operacional permite que o motor funcione de forma controlada e segura, garantindo uma operação suave e eficaz em momentos em que a potência total não é necessária.

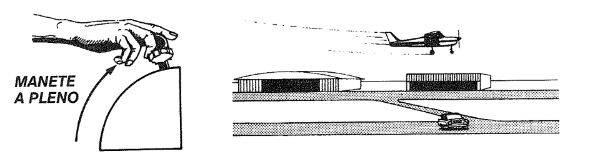

Decolagem:

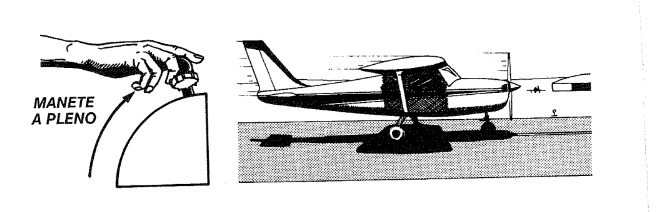

Durante a fase de decolagem de uma aeronave, o motor opera à potência máxima para garantir uma aceleração rápida e uma subida eficiente. Nesse momento, a manete de potência é levada toda à frente, conhecida como manete a pleno, para que o motor aspire a máxima quantidade de ar e forneça a potência necessária para a decolagem.
Essa configuração permite que o motor disponibilize toda a potência disponível, garantindo uma performance adequada para a fase crítica de decolagem.
Além disso, durante a decolagem, a mistura ar-combustível deve ser ajustada para uma proporção rica, aproximadamente na proporção de 10 partes de ar para 1 parte de combustível (10:1). Essa mistura rica proporciona uma combustão mais eficiente e uma maior potência disponível durante a decolagem, contribuindo para uma aceleração mais rápida da aeronave.
Após a decolagem, é importante que a potência do motor seja reduzida para a potência máxima contínua, se assim for exigido pelo manual de voo da aeronave. Essa redução de potência visa evitar o superaquecimento do motor, garantindo uma operação segura e eficiente durante o restante do voo. A potência máxima contínua é a potência máxima que o motor pode sustentar de forma contínua sem causar danos ou superaquecimento.

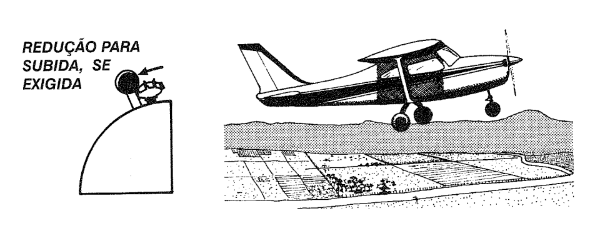

Subida: Durante a fase de subida de uma aeronave, é recomendado que a potência do motor seja ajustada para a potência máxima contínua, ou até mesmo para a potência máxima, se o motor for capaz de sustentá-la por tempo indeterminado. O procedimento correto para a operação do motor durante a subida estará detalhado no manual de voo específico da aeronave.
A potência máxima contínua é a potência máxima que o motor pode sustentar de forma contínua, sem causar danos ou superaquecimento. Essa configuração é ideal para a fase de subida, pois permite que a aeronave ganhe altitude de forma eficiente, mantendo uma potência adequada para superar a resistência do ar e alcançar a altitude desejada.
Em alguns casos, dependendo das características do motor e das especificações do fabricante, a potência máxima também pode ser utilizada durante a subida, desde que o motor seja capaz de suportá-la por tempo indeterminado sem comprometer sua integridade ou performance. No entanto, é fundamental seguir as orientações e limitações descritas no manual de voo da aeronave para garantir uma operação segura e eficiente.
Durante a fase de subida de uma aeronave, a mistura ideal para o motor é moderadamente rica, com uma proporção de aproximadamente 12,5 partes de ar para 1 parte de combustível (12,5:1). Essa mistura proporciona uma combustão eficiente e uma potência adequada para a subida da aeronave.
À medida que o avião ganha altitude, o ar se torna mais rarefeito, o que pode resultar em uma mistura excessivamente rica no motor. Essa condição de mistura excessivamente rica pode levar a uma diminuição na rotação do motor e na suavidade de sua operação.
Para corrigir essa situação e recuperar a rotação e a suavidade do motor, é necessário ajustar a manete da mistura para empobrecer a mistura, ou seja, reduzir a quantidade de combustível em relação ao ar.
Esse procedimento de ajuste da mistura para compensar a mudança na densidade do ar com a altitude é conhecido como correção altimétrica da mistura. A correção altimétrica da mistura é essencial para manter o motor funcionando de forma eficiente e suave durante a subida, garantindo um desempenho adequado e evitando p

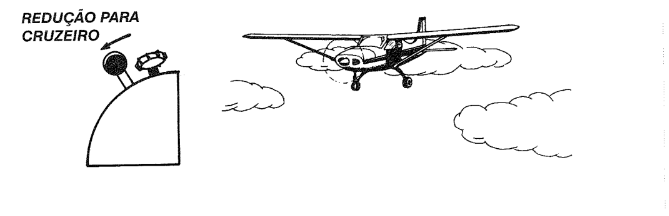

Cruzeiro: Durante a fase de cruzeiro de um voo, que geralmente é a etapa mais longa da jornada, é recomendado utilizar uma mistura pobre no motor, com uma proporção de aproximadamente 16 partes de ar para 1 parte de combustível (16:1). Essa mistura pobre é adotada visando economizar combustível, já que a fase de cruzeiro demanda uma operação prolongada e eficiente da aeronave.
A manete de mistura deve ser ajustada para a rotação recomendada no manual de voo da aeronave, que pode ser indicada, por exemplo, como 2200 RPM no tacômetro. A rotação do motor é um parâmetro importante a ser monitorado e ajustado durante o cruzeiro, garantindo um funcionamento adequado e eficiente do motor.
Ao utilizar uma mistura pobre durante o cruzeiro, a aeronave consegue economizar combustível, o que resulta em uma maior autonomia de voo e eficiência operacional. A mistura pobre, nesse contexto, permite que o motor opere de forma econômica, consumindo menos combustível sem comprometer significativamente o desempenho da aeronave.
Aceleração: Durante uma situação de emergência ou em momentos que exigem uma aceleração rápida, como na aproximação para o pouso, é essencial que o motor responda de forma imediata e eficaz. Para atender a essa demanda, os motores aeronáuticos são equipados com um sistema de aceleração que permite uma injeção adicional de gasolina na mistura ar-combustível, tornando-a rica.
Quando a manete de potência é movida para a frente, acionando o sistema de aceleração, ocorre automaticamente a injeção dessa quantidade extra de gasolina na mistura. Essa ação tem como objetivo enriquecer a mistura, ou seja, aumentar a proporção de combustível em relação ao ar, para fornecer uma quantidade adicional de energia ao motor e permitir uma aceleração rápida e eficiente em situações críticas.
Essa injeção automática de combustível durante a aceleração rápida é fundamental para prevenir o empobrecimento da mistura, garantindo que o motor tenha a quantidade necessária de combustível para responder rapidamente às demandas de potência. O sistema de aceleração desempenha um papel crucial na segurança e no desempenho do motor em momentos de emergência, proporcionando uma resposta imediata e eficaz para situações que exigem uma aceleração rápida.
Parada do Motor: Na aviação, o procedimento de parada do motor é realizado cortando a mistura, ou seja, interrompendo o fornecimento de combustível, geralmente gasolina, para os cilindros do motor. Essa ação de “secar” o motor ao cortar a mistura é uma prática comum na aviação e difere do procedimento de parada de motores de automóveis, que é feito cortando a ignição.
Ao cortar a mistura e interromper o fornecimento de combustível para o motor, evita-se a condensação dos vapores de gasolina nos cilindros. Essa condensação poderia ocorrer se o motor fosse simplesmente desligado cortando a ignição, como é feito em motores de automóveis. A condensação de vapores de gasolina nos cilindros pode levar a problemas como acúmulo de resíduos e dificuldades na próxima partida do motor.
Em suma, a correta gestão da mistura ar-combustível é vital para otimizar a performance do motor, seja durante a decolagem, subida ou cruzeiro. Através do entendimento das proporções adequadas e das fases operacionais, os pilotos podem assegurar que o motor funcione de maneira eficiente e segura.
O conhecimento e a aplicação desses princípios são essenciais para qualquer piloto que busca maximizar a segurança e a eficiência durante o voo. O estudo contínuo dos controles e instrumentos do painel é indispensável para aprimorar a experiência e a habilidade na operação das aeronaves.
Aceleração
Quando o piloto precisa de resposta imediata do motor (por exemplo, numa arremetida), um sistema injeta gasolina extra para enriquecer a mistura, garantindo aumento rápido de potência.
Autonomia de voo
É o tempo que a aeronave pode permanecer voando com o combustível disponível. Uma mistura mais pobre no cruzeiro ajuda a economizar combustível e aumentar essa autonomia.
Cabeça do cilindro (temperatura da)
Indicador que mostra o aquecimento na região do cabeçote. Valores altos podem indicar mistura muito pobre, resfriamento insuficiente ou esforço excessivo do motor.
Carburador (temperatura do ar do)
Mede a temperatura do ar que entra no carburador. Ajuda a prevenir formação de gelo e a ajustar a mistura de forma adequada à condição do voo.
Correção altimétrica da mistura
Ajuste feito durante a subida para compensar o ar mais rarefeito. Empobrecer gradualmente a mistura mantém rotação, suavidade e eficiência do motor em altitude.
Consumo de combustível
Quantidade de combustível utilizada por tempo. Varia conforme fase do voo e ajuste da mistura; misturas mais ricas consomem mais, misturas mais pobres consomem menos.
Cruzeiro
Fase mais longa do voo. Usa-se mistura pobre para economia (típico ~16:1 ar/combustível), mantendo RPM e parâmetros do motor dentro dos limites recomendados.
Decolagem
Fase crítica em que se usa potência máxima e mistura rica (típico ~10:1) para obter aceleração e desempenho seguros ao tirar o avião do solo.
Densidade do ar
Quantidade de moléculas de ar em um volume. Diminui com a altitude, exigindo empobrecer a mistura para manter a proporção correta de ar e combustível.
Eficiência do motor
Quão bem o motor transforma energia do combustível em trabalho útil. Em decolagem privilegia-se potência, no cruzeiro privilegia-se eficiência e economia.
Hélice
Pá(s) que convertem a potência do motor em tração para deslocar a aeronave. Em marcha lenta, o motor gira a hélice com torque mínimo, apenas para manter o funcionamento.
Ignição (corte da ignição)
Interrupção da centelha das velas. Em motores aeronáuticos a parada usual é “cortando a mistura”, não a ignição, para evitar vapores de combustível condensarem nos cilindros.
Indicador de quantidade de combustível
Mostra quanto combustível resta nos tanques. Deve ser acompanhado com o consumo para planejar a autonomia e evitar pane seca.
Manete de mistura
Controle que enriquece ou empobrece a mistura ar–combustível. Usada em subida (ligeiramente rica), cruzeiro (pobre) e para cortar a mistura ao parar o motor.
Manete de potência
Alavanca que regula a potência do motor ao controlar o ar admitido. Em decolagem vai totalmente à frente; depois, reduz-se conforme o manual para preservar o motor.
Manifold pressure (pressão de admissão)
Indica a pressão do ar no coletor de admissão. Junto com RPM, ajuda a definir a potência e a faixa correta de operação do motor.
Manômetro
Instrumento de pressão (por exemplo, pressão de óleo). Ajuda a verificar lubrificação adequada e detectar problemas antes que causem danos.
Marcha lenta
Ajuste de rotação mínima para manter o motor funcionando sem parar, comum no solo (taxi, pré/pós-decolagem). Deve seguir a especificação do fabricante.
Mistura ar–combustível
Proporção entre ar e gasolina que entra nos cilindros. Ajustá-la corretamente é essencial para potência, economia e temperaturas seguras do motor.
Mistura estequiométrica
Proporção “quimicamente correta” (cerca de 15:1 ar/combustível), em que, teoricamente, todo o oxigênio e o combustível se consomem completamente na queima.
Mistura pobre
Tem mais ar em relação ao combustível (ex.: ~16:1). Economiza combustível e aumenta a autonomia, mas reduz a potência e pode elevar temperaturas se exagerada.
Mistura rica
Tem mais combustível em relação ao ar (ex.: ~10:1). Ajuda a gerar potência máxima e a resfriar, típica na decolagem e em demandas rápidas de aceleração.
Misturas incombustíveis
Proporções extremas (por exemplo, muito ricas ~1:5 ou muito pobres ~1:25) que não queimam de forma estável e impedem o funcionamento normal do motor.
Painel de instrumentos
Onde ficam os instrumentos do motor (RPM, pressão e temperatura do óleo, quantidade e consumo de combustível, pressão de admissão etc.), montados para facilitar leitura e segurança.
Parada do motor
Procedimento de desligamento “cortando a mistura” para secar o motor, evitando condensação de vapores de gasolina e facilitando a próxima partida.
Potência
Capacidade do motor de realizar trabalho. Ajustada pela manete de potência e pela mistura, varia conforme a fase do voo e limites do fabricante.
Potência máxima
Nível mais alto de potência que o motor pode fornecer, usado em momentos como a decolagem. Nem sempre é a condição mais eficiente em consumo.
Potência máxima contínua
Potência que o motor pode sustentar por tempo indeterminado sem danos. Em muitas aeronaves, é a configuração típica recomendada para a subida.
Pressão do óleo
Parâmetro crítico de lubrificação. Valores fora da faixa indicam risco ao motor e exigem ação imediata conforme procedimentos do fabricante.
RPM
Rotações por minuto do eixo do motor. Monitoradas pelo tacômetro, ajudam a ajustar mistura e potência em cada fase de voo.
Tacômetro
Instrumento que indica a RPM. Referência essencial para ajustes em decolagem, subida e cruzeiro, garantindo operação dentro dos limites.
Temperatura do óleo
Mostra o aquecimento do sistema de lubrificação. Temperaturas altas indicam esforço ou resfriamento insuficiente; baixas podem sugerir aquecimento incompleto.
Torque
Esforço de torção produzido pelo motor para girar a hélice. Em marcha lenta, mantém-se o torque mínimo apenas para o motor não apagar.
Turbina (temperatura da)
Em aeronaves a turbina, monitora-se a temperatura da turbina e outros parâmetros específicos (como EGT/EPR) para manter o motor dentro dos limites.
Razão de pressão dos gases de escapamento (EPR)
Indicador usado em certos motores a turbina que compara pressões de entrada e saída. Ajuda a ajustar potência com precisão em operações a jato.
FAQ (perguntas após ler o artigo)
P: Por que a decolagem usa mistura rica e potência máxima?
R: Porque é a fase mais crítica do voo e exige a maior capacidade do motor para acelerar e subir com segurança; enriquecer a mistura ajuda a gerar mais potência e controlar temperaturas.
P: No cruzeiro, por que empobrecer a mistura?
R: Para privilegiar a eficiência e a economia de combustível. Uma mistura pobre, dentro dos limites recomendados, mantém o motor funcionando de forma segura e aumenta a autonomia.
P: O que é “potência máxima contínua” e quando usá-la?
R: É a potência que o motor pode sustentar sem danos por tempo indeterminado. Costuma ser usada na subida, conforme o manual de voo da aeronave.
P: Como a altitude afeta o ajuste de mistura?
R: O ar fica mais rarefeito em altitude. Sem ajuste, a mistura fica “excessivamente rica”. Empobrecer gradualmente mantém rotação, suavidade e eficiência.
P: Qual a diferença entre mistura estequiométrica, rica e pobre?
R: Estequiométrica é a proporção quimicamente “ideal”; rica tem mais combustível para gerar mais potência e resfriar; pobre tem mais ar, economiza combustível mas reduz potência.
P: Posso usar sempre a mistura estequiométrica?
R: Não. Na prática, a mistura “ideal” para a química nem sempre dá máxima potência ou melhor eficiência. Ajusta-se conforme a fase do voo e limites do motor.
P: Quais sinais indicam mistura muito pobre?
R: Aumento de temperaturas (como cabeça do cilindro), perda de potência e funcionamento áspero. Nesses casos, enriqueça um pouco a mistura.
P: E se a mistura estiver muito rica?
R: O consumo aumenta, a rotação pode cair e pode haver fuligem. Empobrecer gradualmente até alcançar funcionamento suave e parâmetros corretos resolve.
P: Por que a parada do motor é feita cortando a mistura e não a ignição?
R: Cortar a mistura “seca” o motor e evita condensação de vapores de gasolina nos cilindros, facilitando a próxima partida e reduzindo resíduos.
P: Instrumentos e faixas de operação são iguais em todas as aeronaves?
R: Não. Os limites e faixas variam por modelo de avião e motor. Sempre siga o manual de voo e os limites indicados nos instrumentos.
P: Como o tacômetro e a pressão de admissão trabalham juntos?
R: RPM (tacômetro) e pressão de admissão definem a potência do motor. Ajustes coordenados desses dois parâmetros mantêm desempenho e segurança em cada fase.
P: O que é o sistema de aceleração citado no texto?
R: É um mecanismo que injeta combustível extra quando a manete avança rapidamente, enriquecendo a mistura para evitar “buracos” de potência e garantir resposta imediata
