Sistemas de Aeronaves
O funcionamento seguro e eficiente de uma aeronave depende de uma série de sistemas complexos que operam em conjunto para garantir a segurança e o conforto de passageiros e tripulantes.
Entre esses sistemas, destacam-se aqueles responsáveis pela iluminação, degelo, calefação, refrigeração, pressurização, fornecimento de oxigênio, atuação pneumática e controle automático de voo.
Cada um desses sistemas desempenha um papel fundamental no desempenho da aeronave, especialmente em condições adversas e durante fases críticas do voo. Este post explora em detalhes esses sistemas essenciais, fornecendo uma visão abrangente sobre sua importância e funcionamento.
Sistema de Iluminação Aeronáutica
O sistema de iluminação de uma aeronave é dividido em duas categorias principais: iluminação interna e externa.
A iluminação interna é projetada para fornecer visibilidade adequada dentro da cabine, bem como nos painéis de instrumentos, incluindo luzes integradas nos próprios instrumentos, garantindo que a tripulação possa operar a aeronave com segurança em condições de baixa luminosidade.
Por outro lado, a iluminação externa é fundamental para a navegação e segurança durante o voo. As luzes obrigatórias incluem:
Farol de Pouso: Essencial para iluminar a pista durante as operações de pouso, proporcionando visibilidade adequada ao piloto.
Farol de Táxi: Montado no trem de pouso do nariz, este farol ilumina a pista durante as operações de taxiamento, permitindo uma navegação segura em solo.
Luzes de Navegação: Estas são compostas por três luzes fixas (branca, verde e vermelha) instaladas em locais específicos da aeronave. A luz branca é visível a partir da parte traseira da aeronave, enquanto as luzes verde e vermelha são posicionadas nas extremidades das asas, auxiliando na determinação da posição e orientação da aeronave em voo.
Luzes Anticolisão: São luzes rotativas vermelhas ou estroboscópicas brancas que podem ser instaladas em diferentes pontos da aeronave, como nas extremidades das asas ou no topo da deriva. Estas luzes são cruciais para evitar colisões em voo, tornando a aeronave visível para outras aeronaves em proximidade.
Vale destacar que algumas aeronaves podem operar sem um sistema de iluminação, mas essas estão sujeitas a várias restrições devido à ausência desse sistema, o que pode impactar diretamente na segurança das operações aéreas.
Sistema Antigelo em Aeronaves
O sistema antigelo em aeronaves é crucial para prevenir e remover a formação de gelo, que pode ocorrer em diversas partes da aeronave sob certas condições meteorológicas adversas.
a) Bordos de Ataque das Asas e da Empenagem: Nessas áreas, a formação de gelo pode modificar o perfil aerodinâmico, resultando em uma diminuição do desempenho e comprometimento da estabilidade da aeronave.
Para remover o gelo, são utilizados métodos como o aquecimento dos bordos de ataque por meio de ar quente, resistências elétricas, ou “botas” pneumáticas infláveis, que quebram a camada de gelo formada.
b) Hélice: A acumulação de gelo na hélice altera o perfil aerodinâmico das pás e o seu balanceamento. Para realizar o degelo, utiliza-se resistências elétricas instaladas no bordo de ataque das pás ou a aplicação de líquido anticongelante.
c) Para-brisa: O degelo do para-brisa pode ser realizado através de resistências elétricas embutidas entre as camadas de vidro ou pela aspersão de líquido anticongelante.
d) Tubo de Pitot: O Tubo de Pitot é equipado com uma resistência elétrica interna que deve ser ativada preventivamente em condições meteorológicas adversas para evitar a obstrução causada por água condensada ou gelo.
e) Carburador: Como já abordado anteriormente, o degelo no carburador é efetuado através do aquecimento do ar de admissão do motor.
É importante destacar que o degelo em asas ou através da aspersão de líquido anticongelante não é realizado preventivamente para evitar o consumo excessivo de energia e material (como o anticongelante) ou a deterioração das “botas”.
Nestes casos, o degelo é aplicado somente após a detecção da presença de gelo. Uma medida preventiva eficaz é de natureza operacional: evitar o voo em altitudes ou áreas propensas à formação de gelo.
A identificação de gelo durante o voo pode ser realizada tanto por observação visual quanto pela percepção de sintomas, como vibrações anormais, diminuição da performance da aeronave, e leituras atípicas nos instrumentos de bordo.
Devido à complexidade e aos desafios inerentes a esse procedimento, aeronaves mais modernas estão equipadas com sistemas automatizados de detecção de gelo, que aumentam a segurança e a eficácia na identificação precoce dessas condições adversas.
O sistema de calefação em aeronaves leves utiliza o calor gerado pelos gases de escapamento para aquecer a cabine, funcionando de maneira semelhante ao sistema de aquecimento do ar para o carburador. Nessas aeronaves, existem controles específicos para a entrada de ar (“Cabin Air”) e para a regulação do aquecimento (“Cabin Heat”).
Em aeronaves a jato, o ar quente e comprimido proveniente dos compressores dos motores, conhecido como ar de sangria, é aproveitado para a calefação da cabine, proporcionando um ambiente interno confortável e seguro.
O sistema de refrigeração é projetado para reduzir a temperatura do ar na cabine, sendo geralmente integrado ao sistema de ar-condicionado da aeronave. Existem dois principais tipos de sistemas de refrigeração utilizados: o sistema de refrigeração por ciclo a vapor e o sistema de refrigeração por ciclo a ar.
Cada um desses métodos emprega processos distintos para garantir um ambiente interno agradável e seguro, independentemente das condições externas.

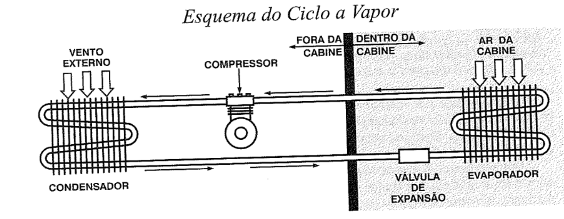

Sistema de Refrigeração por Ciclo de Vapor
Este mecanismo é similar ao empregado em refrigeradores domésticos e fundamenta-se no resfriamento que ocorre quando um líquido se transforma em vapor. O fluido refrigerante mais comumente utilizado é o R-134a (tetrafluoretano), que substituiu o antigo Freon, atualmente proibido devido aos seus efeitos prejudiciais à camada de ozônio na atmosfera.
O sistema de refrigeração por ciclo a ar é amplamente utilizado em aeronaves equipadas com motores a reação, aproveitando o ar comprimido que é extraído dos compressores desses motores. O princípio de funcionamento deste sistema está baseado no resfriamento que ocorre quando o ar comprimido é submetido à descompressão.
É importante destacar que a extração de ar, também conhecida como sangria, resulta em uma ligeira redução da potência do motor. Por essa razão, o sistema de refrigeração por ciclo a ar é normalmente desativado durante a fase crítica de decolagem, garantindo que a potência total do motor seja direcionada para o voo.

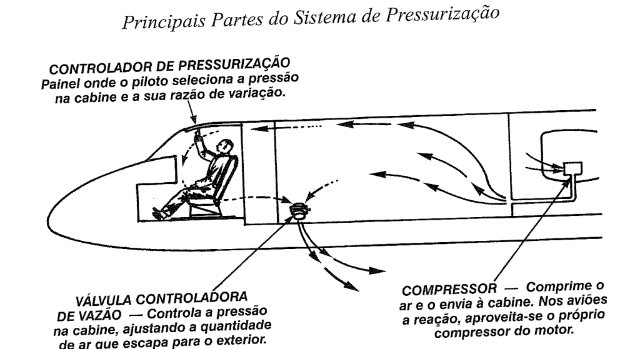

O sistema de pressurização tem como objetivo principal prevenir os efeitos adversos da falta de oxigênio no corpo humano, que são causados pela elevada altitude de voo.
Sistema de Ar-Condicionado
O sistema de ar-condicionado em aeronaves é responsável pelo controle ambiental completo dentro da cabine, integrando de forma eficiente os sistemas de calefação, refrigeração e pressurização, discutidos anteriormente.
Sistema de Oxigênio
O sistema de oxigênio é essencial para compensar a deficiência de oxigênio em voos realizados em altitudes elevadas.
Existem tanto sistemas portáteis quanto fixos, que são especialmente importantes em aeronaves pressurizadas para serem utilizados em situações de despressurização.
Esses sistemas garantem a segurança e a saúde dos passageiros e tripulantes em condições onde o nível de oxigênio na cabine pode se tornar insuficiente.
Sistemas Portáteis de Oxigênio

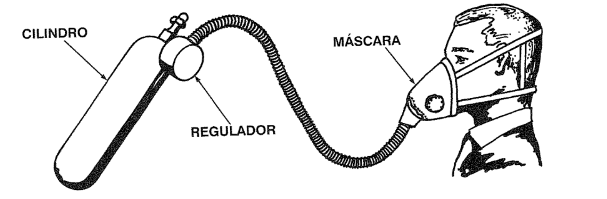

Os sistemas portáteis de oxigênio são compostos por um cilindro de oxigênio, reguladores e as respectivas máscaras. Estes sistemas são vitais para a segurança em voo, especialmente em situações de emergência ou quando a despressurização ocorre.
a) Cilindro – Os cilindros de oxigênio podem ser de alta pressão, geralmente na cor verde, com uma pressão em torno de 1800 psi, ou de baixa pressão, na cor amarela, com cerca de 450 psi. Alternativamente, geradores químicos de oxigênio podem ser utilizados em vez dos cilindros tradicionais.
b) Regulador – Os reguladores são responsáveis por controlar o fluxo de oxigênio. Eles podem ser do tipo fluxo contínuo ou por demanda, fornecendo oxigênio apenas durante a inspiração. Existem também reguladores que administram oxigênio puro ou oxigênio diluído com ar, dependendo da necessidade.
c) Máscara – As máscaras para oxigênio puro são projetadas com aberturas para permitir a diluição com ar, enquanto as máscaras para oxigênio diluído são projetadas para se adaptar hermeticamente ao rosto.
É essencial que o sistema seja ajustado para fornecer a quantidade adequada de oxigênio através de cada máscara, em qualquer altitude de cabine, garantindo a entrega de oxigênio puro em altitudes extremas.
Sistemas Fixos de Oxigênio
Os sistemas fixos de oxigênio consistem em cilindros e geradores de oxigênio instalados permanentemente na aeronave. Esses sistemas são equipados com reguladores e uma rede de distribuição que conecta as máscaras localizadas estrategicamente na cabine.
Em aeronaves comerciais pressurizadas, as máscaras de oxigênio destinadas aos passageiros são projetadas para cair automaticamente sobre cada assento no caso de uma despressurização da cabine.
Essa resposta automática é crucial para garantir que todos a bordo tenham acesso imediato ao oxigênio necessário para manter a segurança e a saúde em situações de emergência.
Sistema Pneumático

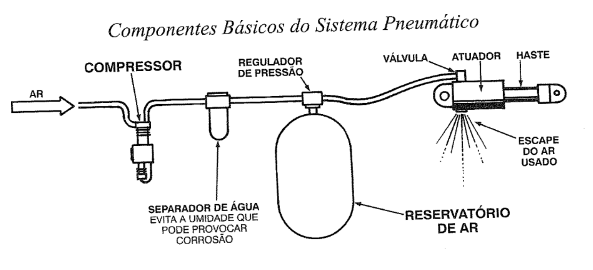

O sistema pneumático é utilizado para acionar mecanicamente diversos componentes em uma aeronave. Este sistema é composto principalmente por um compressor de ar, um reservatório e uma linha de distribuição. Além disso, inclui outros componentes menores, como válvulas, manômetros e reguladores.
O sistema pode ser projetado para operar com pressões elevadas, em torno de 3000 psi, garantindo a eficiência e a confiabilidade na operação dos componentes aeronáuticos.
Em alguns casos, o sistema pode ser configurado para trabalhar com duas ou mais pressões diferentes, atendendo a necessidades específicas de diferentes acessórios, como o motor pneumático utilizado em diversas funções da aeronave.
Características do Sistema Pneumático
a) A energia do ar comprimido é distribuída e armazenada em todo o sistema, inclusive nas tubulações, devido à sua característica de compressibilidade.
b) Comparado ao sistema hidráulico, o sistema pneumático é mais simples e leve, uma vez que o ar possui baixa densidade e não requer uma linha de retorno, sendo liberado diretamente após o uso.
c) Devido à compressibilidade do ar, o sistema pneumático tende a apresentar menor precisão.
d) A invisibilidade do ar torna a detecção de vazamentos mais difícil, o que pode comprometer a confiabilidade do sistema. No entanto, isso pode ser mitigado pelo uso de um sistema pneumático de emergência, utilizando ar, nitrogênio ou dióxido de carbono comprimido.
O piloto automático é um sistema projetado para manter a aeronave em uma trajetória previamente determinada, realizando automaticamente determinadas manobras conforme necessário.
Funcionamento do Sistema de Piloto Automático
O sistema de piloto automático é composto por quatro elementos principais, que operam de maneira integrada para garantir a estabilidade e o controle da aeronave:
a) Sensor ou Instrumento: Este componente é responsável por fornecer ao computador informações cruciais sobre o estado da aeronave. Por exemplo, a bússola indica a direção magnética, enquanto o altímetro fornece dados sobre a altitude.
b) Controlador do Piloto Automático: Através deste dispositivo, o piloto humano comunica suas intenções ao sistema, como a seleção de uma altitude específica que deseja manter durante o voo.
c) Computador: Este é o núcleo do sistema, onde ocorre a análise das informações. O computador compara os dados recebidos dos sensores ou instrumentos com as instruções fornecidas pelo controlador.
Por exemplo, se o altímetro indica que a aeronave está a 7.900 pés de altitude, mas o controlador foi ajustado para 8.000 pés, o computador identifica essa discrepância e envia comandos para ajustar a altitude, acionando o servo do profundor para elevar a aeronave, além de ajustar a potência do motor, de forma semelhante à atuação de um piloto humano.
d) Servo: Este componente executa as ações mecânicas determinadas pelo computador, realizando ajustes nos controles da aeronave conforme necessário.
Existem diversos tipos de pilotos automáticos disponíveis, variando desde modelos mais simples, que apenas mantêm a atitude da aeronave, até sistemas avançados, capazes de realizar um pouso completo sem a intervenção do piloto.
Entretanto, independentemente do nível de sofisticação do sistema, a autoridade final sempre permanece com o piloto humano, que pode intervir a qualquer momento.
Os sistemas abordados neste post são vitais para garantir a segurança e a eficiência operacional das aeronaves, proporcionando um ambiente controlado e seguro tanto para a tripulação quanto para os passageiros.
Desde a iluminação que assegura visibilidade e navegação adequadas, até os sistemas de oxigênio e piloto automático, cada componente é projetado para enfrentar os desafios únicos da aviação.
O entendimento profundo desses sistemas não apenas aprimora a segurança das operações aéreas, mas também capacita os profissionais da aviação a operar com maior confiança e precisão, garantindo que cada voo seja realizado dentro dos mais altos padrões de segurança e desempenho.
GLOSSÁRIO
Aerodinâmica (perfil aerodinâmico)
Campo da física que estuda o comportamento do ar sobre a aeronave. Alterações no perfil aerodinâmico — por exemplo, devido a gelo — mudam a sustentação e a resistência, afetando desempenho e estabilidade.
Altímetro
Instrumento que indica a altitude da aeronave em relação a uma referência. É usado pelo piloto e também como sensor de entrada para sistemas como o piloto automático.
Aquecimento do ar de admissão (carburador)
Técnica para elevar a temperatura do ar que entra no motor a pistão, evitando formação de gelo no carburador e mantendo a mistura combustível-ar adequada.
Ar de sangria (bleed air)
Ar quente e comprimido retirado do compressor dos motores a reação. É aproveitado para calefação, ar-condicionado e, em alguns casos, degelo, com pequena perda de potência disponível.
Ar-condicionado (sistema de)
Conjunto que controla a temperatura e a qualidade do ar na cabine. Integra calefação, refrigeração e, nas aeronaves pressurizadas, trabalha em conjunto com a pressurização para manter conforto e segurança.
Borda de ataque
Parte frontal das asas e das superfícies de cauda que primeiro encontra o fluxo de ar. É área crítica para formação de gelo e, por isso, recebe métodos de degelo/antigelo.
Botas pneumáticas (de degelo)
Mangas de borracha instaladas na borda de ataque. Inflam e “racham” a camada de gelo, permitindo que seja removida pelo escoamento de ar.
Bússola
Instrumento que indica o rumo magnético. Pode alimentar o piloto automático com a direção a ser mantida.
Calefação (sistema de)
Sistema que aquece a cabine. Em aeronaves leves, costuma usar calor dos gases de escapamento; em jatos, usa ar de sangria quente e comprimido.
Ciclo a ar (refrigeração por)
Método de resfriamento que usa ar comprimido do motor e sua posterior expansão para reduzir a temperatura. É comum em aeronaves a reação.
Ciclo a vapor (refrigeração por)
Sistema de refrigeração semelhante ao de geladeiras, que usa um fluido refrigerante (como R-134a) em mudanças de fase para remover calor da cabine.
Cilindro de oxigênio
Recipiente que armazena oxigênio sob pressão (alta ou baixa) para uso em sistemas de oxigênio portáteis ou fixos.
Compressor (pneumático/motor)
No sistema pneumático de bordo, equipamento que comprime ar para acionamentos. Nos motores a reação, estágio que comprime o ar de admissão e é a fonte do ar de sangria.
Computador do piloto automático
Unidade eletrônica que compara dados de sensores (altitude, rumo, atitude) com as metas definidas pelo piloto e comanda os servos para manter a aeronave conforme o ajuste.
Condições meteorológicas adversas
Cenários de temperatura e umidade que favorecem gelo, chuva congelante ou baixa visibilidade, exigindo uso de iluminação adequada, aquecimentos e sistemas de degelo.
Degelo/Antigelo (sistema de)
Conjunto de técnicas para prevenir (antigelo) ou remover (degelo) a formação de gelo em superfícies críticas, como asas, hélice, para-brisa, tubo de Pitot e carburador.
Densidade do ar
Grandeza que influencia sustentação, desempenho e comportamento de sistemas pneumáticos. Ar menos denso reduz a precisão de atuadores a ar comprimido.
Detecção de gelo
Processo de identificar gelo por observação visual, sintomas (vibração, queda de performance) ou sensores automáticos em aeronaves modernas.
Estabilidade (da aeronave)
Capacidade de manter ou retornar a uma condição de voo após uma perturbação. Gelo, por exemplo, pode prejudicar a estabilidade.
Farol de pouso
Luz externa de alta intensidade usada para iluminar a pista durante aproximação e pouso.
Farol de táxi
Luz montada normalmente no trem de nariz para iluminar o caminho durante o taxiamento em solo.
Fluxo contínuo (regulador de O₂)
Tipo de regulador que fornece oxigênio continuamente, independentemente do ciclo respiratório do usuário. Simples, porém menos econômico que o de demanda.
Fluido refrigerante (R-134a)
Substância utilizada em sistemas de ciclo a vapor para absorver e liberar calor por mudanças de fase, resfriando o ar da cabine.
Geradores químicos de oxigênio
Dispositivos que produzem oxigênio por reação química, usados como alternativa aos cilindros, especialmente para máscaras de passageiros.
Hélice
Conjunto de pás que converte potência do motor em tração. A formação de gelo nas pás altera o perfil e o balanceamento, exigindo sistemas de degelo específicos.
Iluminação externa
Luzes obrigatórias para navegação e prevenção de colisões (navegação, anticolisão, faróis), garantindo que a aeronave seja vista e identificada no espaço aéreo.
Iluminação interna
Luzes da cabine de passageiros e do cockpit, incluindo luzes embutidas nos instrumentos, que permitem operação segura em baixa luminosidade.
Linha de distribuição (pneumática)
Tubulações que conduzem o ar comprimido do reservatório aos pontos de consumo no sistema pneumático.
Luzes anticolisão
Luzes rotativas vermelhas ou estroboscópicas brancas instaladas em pontos de destaque da aeronave para alertar outras aeronaves e evitar colisões.
Luzes de navegação
Conjunto de três luzes fixas: verde (ponta da asa direita), vermelha (ponta da asa esquerda) e branca (traseira), que ajudam a identificar orientação e posição no espaço.
Manômetro
Instrumento que mede a pressão do sistema pneumático ou de oxigênio, auxiliando no monitoramento seguro desses sistemas.
Máscara de oxigênio
Dispositivo que entrega oxigênio ao usuário. Pode ser para oxigênio puro (vedação rígida) ou oxigênio diluído (adaptação ao rosto), conforme a necessidade.
Para-brisa (degelo)
Superfície transparente do cockpit com aquecimento elétrico embutido ou aspersão de fluido para remover e evitar gelo, preservando a visibilidade.
Piloto automático
Sistema que mantém a trajetória, atitude, altitude ou rumo programados, comandando superfícies de controle via servos. A autoridade final permanece com o piloto.
Potência do motor (efeito da sangria)
Parte da energia do motor é desviada para fornecer ar de sangria; por isso, sistemas de refrigeração por ciclo a ar podem ser desligados na decolagem para preservar potência.
Pressão (psi)
Unidade comum para indicar a pressão em cilindros de oxigênio e sistemas pneumáticos. Ajuda a definir capacidade e operação segura.
Pressurização (sistema de)
Mantém a altitude de cabine em níveis compatíveis com a fisiologia humana, evitando hipóxia em voos a grandes altitudes.
Regulador de oxigênio
Dispositivo que controla o fluxo de O₂ para o usuário. Pode ser do tipo de demanda (fornece apenas na inspiração) ou de fluxo contínuo.
Refrigeração (sistema de)
Parte do controle ambiental que reduz a temperatura da cabine. Pode operar por ciclo a vapor ou por ciclo a ar, conforme a aeronave.
Resistência elétrica (aquecimento)
Elemento usado para aquecer e evitar gelo em pontos como tubo de Pitot, para-brisa e hélice.
Sensor (do piloto automático)
Instrumento que fornece ao sistema dados de voo (rumo, altitude, atitude), como bússola e altímetro, permitindo o controle automático.
Servo (atuador)
Componente que converte comandos elétricos do computador do piloto automático em movimentos das superfícies de controle.
Sistema de iluminação
Conjunto de luzes internas e externas que asseguram visibilidade, identificação e operação segura no solo e em voo.
Sistema hidráulico (comparação)
Sistema que usa fluido incompressível para acionar atuadores com alta precisão. Em contraste, o pneumático é mais leve e simples, porém menos preciso.
Sistema pneumático
Utiliza ar comprimido para acionar acessórios e mecanismos. É composto por compressor, reservatório, linhas, válvulas, manômetros e reguladores.
Temperatura (controle de cabine)
Parâmetro mantido dentro de limites de conforto por calefação e refrigeração. Impacta também a formação de gelo e o desempenho.
Tubo de Pitot (aquecido)
Sensor de pressão dinâmica do ar. Possui aquecimento elétrico para prevenir obstruções por gelo, garantindo leituras confiáveis de velocidade.
Válvula
Componente que direciona, interrompe ou regula o fluxo em sistemas pneumáticos e de oxigênio, contribuindo para a segurança e o controle.
FAQ
P: Qual a diferença entre “antigelo” e “degelo” nas aeronaves?
R: Antigelo é a prevenção da formação de gelo antes que ele ocorra (por exemplo, aquecimento de bordos de ataque ou aplicação de fluido). Degelo é a remoção do gelo já formado, como no uso de botas pneumáticas que quebram a camada acumulada.
P: Por que o degelo das asas não é usado de forma preventiva o tempo todo?
R: Porque consome energia e materiais (como fluidos) e pode desgastar componentes. A estratégia costuma ser usar de forma corretiva quando há gelo detectado e, preventivamente, adotar decisões operacionais como evitar áreas propensas.
P: Por que o sistema de refrigeração por ciclo a ar costuma ser desligado na decolagem?
R: Porque ele usa ar de sangria dos motores. Desativá-lo nessa fase crítica favorece que toda a potência do motor seja destinada ao voo, aumentando a margem de desempenho.
P: Em que situações as máscaras de oxigênio caem automaticamente para os passageiros?
R: Em aeronaves pressurizadas, na ocorrência de despressurização da cabine. O sistema libera as máscaras sobre cada assento para garantir oxigênio imediato a todos.
P: O piloto automático pode pousar a aeronave sozinho?
R: Alguns sistemas avançados conseguem executar aproximação e pouso automáticos. Mesmo assim, a decisão e a autoridade final permanecem com o piloto, que pode intervir a qualquer momento.
P: Qual a função das luzes de navegação e das luzes anticolisão?
R: As luzes de navegação (verde, vermelha e branca) indicam orientação e posição da aeronave. As anticolisão (rotativas ou estroboscópicas) aumentam a visibilidade para outras aeronaves, ajudando a evitar conflitos de tráfego.
P: Por que o tubo de Pitot é aquecido antes de voar em mau tempo?
R: O aquecimento previne a obstrução por gelo ou água condensada, mantendo leituras de velocidade confiáveis e evitando falhas de instrumentos.
P: Quando usar regulador de oxigênio de demanda em vez de fluxo contínuo?
R: O regulador de demanda entrega oxigênio só na inspiração, economizando gás e aumentando autonomia — útil em voos longos ou em situações de uso prolongado. O de fluxo contínuo é mais simples, porém menos eficiente.
P: Qual a principal diferença prática entre sistemas pneumáticos e hidráulicos?
R: O pneumático é mais leve e simples, mas menos preciso devido à compressibilidade do ar. O hidráulico é mais preciso e potente, porém mais pesado e complexo por usar fluido incompressível e linhas de retorno.
P: Como a pressurização protege os ocupantes em grandes altitudes?
R: Mantendo a altitude de cabine em níveis compatíveis com a fisiologia humana, evitando hipóxia e permitindo respiração adequada mesmo quando a aeronave voa alto.
