Os sistemas de visualização representam um componente fundamental na interface entre humanos e máquinas no mundo moderno. Desde os primeiros osciloscópios até os sofisticados painéis de aeronaves contemporâneos, a evolução das tecnologias de display revolucionou nossa capacidade de interpretar dados e interagir com sistemas eletrônicos complexos.

A história dos displays eletrônicos remonta ao início do século XX, quando os primeiros tubos de raios catódicos (CRTs) foram desenvolvidos. Estas tecnologias pioneiras estabeleceram as bases para toda uma gama de inovações que se seguiram, transformando radicalmente a forma como visualizamos informações. A evolução não foi apenas uma questão de aprimoramento técnico, mas também de adaptação às crescentes demandas por dispositivos mais compactos, eficientes e versáteis.

No contexto atual, três principais tecnologias dominam o cenário dos sistemas de visualização: os tradicionais tubos de raios catódicos (CRTs), os diodos emissores de luz (LEDs) e os displays de cristal líquido (LCDs). Cada uma destas tecnologias possui características distintas, vantagens específicas e limitações particulares que determinam sua adequação para diferentes aplicações.

Os CRTs, apesar de sua idade avançada no panorama tecnológico, ainda mantêm relevância em certos contextos devido à sua capacidade de oferecer excelente qualidade de imagem e amplo ângulo de visão. Os LEDs revolucionaram a forma como indicadores visuais são implementados, oferecendo eficiência energética e confiabilidade sem precedentes. Já os LCDs transformaram completamente o conceito de displays planos, permitindo a criação de interfaces visuais complexas em espaços reduzidos.

Este artigo tem como objetivo fornecer uma compreensão detalhada sobre o funcionamento, características e aplicações destas diferentes tecnologias de display. Exploraremos os princípios físicos que fundamentam cada tipo de visualização, analisaremos suas arquiteturas internas e discutiremos como estas tecnologias são implementadas em sistemas reais, com especial atenção para aplicações em aeronaves e instrumentação eletrônica.

Ao longo deste texto, você encontrará explicações técnicas aprofundadas, diagramas ilustrativos e comparações objetivas que permitirão compreender não apenas o “como” estas tecnologias funcionam, mas também o “porquê” de determinadas escolhas de design e implementação.

Seja você um estudante de eletrônica, um profissional da área ou simplesmente um entusiasta da tecnologia, este guia oferecerá insights valiosos sobre as tecnologias que literalmente dão “visibilidade” aos nossos sistemas eletrônicos modernos.

1. Displays de Tubo de Raios Catódicos (CRT)

1.1. Princípios de funcionamento do CRT

Os tubos de raios catódicos (CRTs) representam uma das mais antigas e fundamentais tecnologias de visualização eletrônica, mantendo sua relevância mesmo na era dos displays digitais modernos. Para compreender sua importância e funcionamento, precisamos explorar sua estrutura interna e os princípios físicos que governam sua operação.

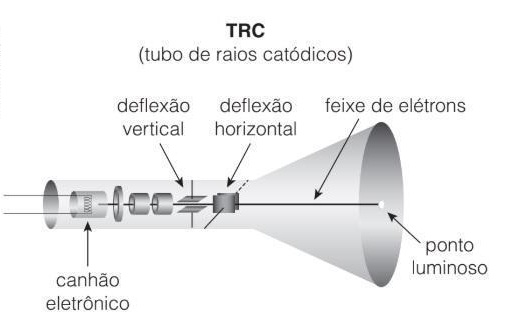

Esta figura ilustra a estrutura interna e o funcionamento de um Tubo de Raios Catódicos (TRC), que é o componente fundamental dos osciloscópios analógicos clássicos.

Componentes principais identificados:

Canhão eletrônico – Localizado na extremidade esquerda, é responsável por gerar e acelerar o feixe de elétrons que atravessará todo o tubo.

Sistema de deflexão – Composto por duas partes:

• Deflexão vertical – Controla o movimento do feixe para cima e para baixo, representando a amplitude do sinal
• Deflexão horizontal – Controla o movimento lateral do feixe, fornecendo a base de tempo

Feixe de elétrons – Representado pela linha que percorre todo o comprimento do tubo, desde o canhão até a tela.

Ponto luminoso – Formado quando o feixe de elétrons atinge a tela fosforescente, criando a visualização do sinal.

A geometria cônica do tubo permite que o feixe seja direcionado com precisão para qualquer ponto da tela. Este princípio é fundamental para entender como o osciloscópio consegue “desenhar” as formas de onda dos sinais elétricos, combinando as deflexões vertical (amplitude) e horizontal (tempo) para criar uma representação visual dos sinais analisados.

No coração de um CRT encontra-se um arranjo sofisticado de componentes que trabalham em conjunto para produzir imagens visíveis. A estrutura interna típica de um CRT é composta por um cátodo aquecido, uma grade de controle, ânodos de foco e um revestimento de fósforo na tela. Este conjunto forma essencialmente um “canhão de elétrons” capaz de produzir um feixe concentrado que é direcionado para pontos específicos da tela.

O processo inicia-se no cátodo, que é revestido com tungstênio boratado, um material que emite elétrons quando aquecido. Este fenômeno, conhecido como emissão termiônica, ocorre quando o aquecedor eleva a temperatura do cátodo a níveis suficientes para que os elétrons adquiram energia para escapar da superfície do material. Os elétrons emitidos formam uma nuvem ao redor do cátodo, criando o que podemos chamar de “carga espacial”.

A grade de controle, posicionada próxima ao cátodo, desempenha um papel crucial na modulação do feixe de elétrons. Esta estrutura consiste em uma malha fina através da qual os elétrons devem passar. A grade é mantida em um potencial negativo em relação ao cátodo, o que tem o efeito de repelir os elétrons. Ao variar este potencial negativo, é possível controlar a quantidade de elétrons que atravessam a grade, determinando assim a intensidade (ou brilho) da imagem na tela.

Após passar pela grade de controle, o feixe de elétrons encontra os ânodos de foco. Estes consistem em duas ou três estruturas tubulares alinhadas que criam um campo eletrostático capaz de concentrar o feixe. A manipulação cuidadosa dos potenciais relativos nestes ânodos permite que o feixe seja precisamente focalizado, garantindo nitidez na imagem final.

O ânodo final, revestido com grafite, recebe um potencial positivo muito elevado (tipicamente vários quilovolts) que acelera os elétrons em direção à tela. Esta aceleração confere aos elétrons a energia cinética necessária para excitar os fósforos na tela quando do impacto.

A tela do CRT é revestida internamente com materiais fosforescentes que convertem a energia dos elétrons em luz visível. Quando o feixe de alta energia atinge este revestimento, a energia liberada pela colisão dos elétrons com os fósforos é convertida em luz, cuja cor depende da composição específica do fósforo utilizado.

Uma característica notável dos CRTs é sua capacidade de produzir imagens extremamente brilhantes com excelente contraste. Isto se deve à natureza direta da conversão de energia: os elétrons excitam diretamente os fósforos, produzindo luz sem intermediários que possam reduzir a eficiência do processo. Esta característica, combinada com o amplo ângulo de visão proporcionado pela emissão difusa de luz pelos fósforos, explica por que os CRTs ainda são encontrados em aplicações modernas, apesar do avanço das tecnologias de tela plana.

1.2. Sistemas de deflexão em CRTs

Para criar imagens completas em um CRT, não basta apenas modular a intensidade do feixe de elétrons; é necessário também direcioná-lo para diferentes pontos da tela. Este processo, conhecido como deflexão, é fundamental para a capacidade do CRT de “desenhar” na tela. Existem dois métodos principais para realizar esta deflexão: eletrostático e eletromagnético.

A deflexão eletrostática utiliza placas carregadas para desviar o feixe de elétrons. Neste método, dois conjuntos de placas são introduzidos no pescoço do CRT entre os ânodos de foco e o ânodo final. Um par de placas é alinhado com o plano vertical (placas X), proporcionando deflexão horizontal do feixe, enquanto o outro par é alinhado com o plano horizontal (placas Y), proporcionando deflexão vertical.

O princípio físico por trás da deflexão eletrostática é relativamente simples: ao aplicar uma carga elétrica (voltagem) nas placas, cria-se um campo elétrico entre elas. Quando o feixe de elétrons, que possui carga negativa, passa por este campo, é atraído em direção à placa positiva e repelido pela placa negativa. Variando a voltagem aplicada às placas, é possível controlar precisamente o ângulo de deflexão do feixe.

A deflexão eletrostática oferece vantagens significativas para CRTs de pequeno porte, sendo comumente utilizada em osciloscópios e monitores de instrumentação. Sua principal vantagem é a resposta rápida: como apenas o campo elétrico precisa ser alterado (e não há indutância a superar), a deflexão eletrostática pode responder quase instantaneamente a mudanças no sinal de entrada. Isto é crucial para aplicações como osciloscópios, onde sinais de alta frequência precisam ser visualizados com fidelidade.

Em contraste, a deflexão eletromagnética baseia-se em bobinas colocadas externamente ao redor do pescoço do CRT. Estas bobinas, quando energizadas, criam campos magnéticos que interagem com o feixe de elétrons em movimento, desviando-o conforme a Lei de Lorentz. Tipicamente, dois conjuntos de bobinas são utilizados: um para deflexão horizontal e outro para deflexão vertical.

A principal vantagem da deflexão eletromagnética é sua capacidade de proporcionar ângulos de deflexão maiores com voltagens relativamente baixas, tornando-a ideal para CRTs de grande porte, como televisores e monitores de computador tradicionais. No entanto, devido à indutância das bobinas, este método apresenta limitações em termos de resposta a sinais de alta frequência.

Circuitos comparáveis de um CRT utilizando deflexão eletrostática e eletromagnética revelam diferenças significativas em termos de complexidade e requisitos de potência. Os circuitos eletrostáticos são geralmente mais simples, mas requerem voltagens mais altas para atingir deflexões amplas. Já os circuitos eletromagnéticos podem operar com voltagens mais baixas, mas necessitam de correntes mais elevadas e apresentam maior complexidade devido à necessidade de lidar com a indutância das bobinas.

A escolha entre estes dois métodos de deflexão depende fundamentalmente do tamanho do CRT e da aplicação específica. Para CRTs pequenos e aplicações que exigem resposta rápida a sinais de alta frequência, a deflexão eletrostática é preferível. Para displays maiores onde o ângulo de deflexão é mais crítico que a resposta em frequência, a deflexão eletromagnética torna-se a opção mais viável.

1.3. Processo de varredura (scanning)

Para cobrir toda a área da tela de um CRT e criar uma imagem completa, é necessário um processo sistemático de varredura do feixe de elétrons. Este processo, conhecido como scanning, é fundamental para a formação de imagens coerentes e é implementado através de um sistema sofisticado de controle do feixe.

O princípio básico da varredura consiste em mover repetidamente o feixe de elétrons do topo para o fundo e da esquerda para a direita, criando assim um padrão de linhas horizontais que, em conjunto, formam o que chamamos de raster. Este padrão é gerado aplicando-se formas de onda específicas aos sistemas de deflexão X e Y do CRT.

Para produzir a varredura horizontal (eixo X), aplica-se uma forma de onda em rampa (dente de serra) às placas ou bobinas de deflexão horizontal. Esta forma de onda faz com que o feixe se mova em velocidade constante da esquerda para a direita e, em seguida, retorne rapidamente ao lado esquerdo para iniciar uma nova linha. A frequência desta forma de onda determina quantas linhas horizontais são traçadas por segundo.

Simultaneamente, uma forma de onda similar, mas de frequência muito menor, é aplicada ao sistema de deflexão vertical (eixo Y). Esta forma de onda move gradualmente o feixe de cima para baixo, garantindo que cada nova linha horizontal seja posicionada ligeiramente abaixo da anterior. Quando o feixe atinge a parte inferior da tela, a forma de onda vertical faz com que ele retorne rapidamente ao topo para iniciar um novo quadro.

A sincronização precisa entre estas duas formas de onda é crucial para a estabilidade da imagem. Se as frequências não estiverem corretamente ajustadas, a imagem pode rolar verticalmente ou apresentar distorções horizontais. Em sistemas de display modernos, circuitos dedicados de sincronização garantem que esta relação seja mantida com alta precisão.

A resolução de um display CRT está diretamente relacionada ao número de linhas de varredura e à capacidade do sistema de modular a intensidade do feixe ao longo destas linhas. Por exemplo, para produzir um display de alta resolução com 400 linhas, utilizando uma taxa de atualização de 100 Hz (cem quadros completos por segundo), as placas X precisariam ser alimentadas com uma forma de onda de 40 kHz, enquanto as placas Y receberiam uma forma de onda de 100 Hz.

Um aspecto interessante da tecnologia CRT é como o texto e os caracteres são exibidos. Ao arranjar os pixels (células de imagem) em uma matriz de caracteres, é possível formar letras, números e símbolos. Estas matrizes podem variar em complexidade, desde simples arranjos 8×8 até matrizes mais detalhadas como 9×14, permitindo a representação de caracteres com maior definição.

A tecnologia de varredura em CRTs também permite a implementação de técnicas avançadas como o entrelaçamento, onde apenas metade das linhas é atualizada em cada passagem, reduzindo a largura de banda necessária para transmissão de sinais de vídeo. Esta técnica foi amplamente utilizada em sistemas de televisão analógica e em alguns monitores de computador.

Uma alternativa à deflexão eletrostática para controlar o feixe de elétrons é a deflexão eletromagnética, que utiliza campos magnéticos externos para desviar o feixe. Este método é baseado em bobinas colocadas ao redor do pescoço do CRT e oferece vantagens em termos de ângulo de deflexão e potência requerida, sendo particularmente adequado para CRTs de maior porte.

1.4. CRTs coloridos

A evolução dos displays CRT monocromáticos para sistemas coloridos representou um salto tecnológico significativo que revolucionou a forma como visualizamos informações eletrônicas. Os CRTs coloridos operam com base em princípios similares aos seus predecessores monocromáticos, mas incorporam refinamentos técnicos sofisticados para reproduzir o espectro completo de cores visíveis.

O coração de um CRT colorido é um sistema que utiliza três canhões de elétrons distintos, cada um dedicado a uma das cores primárias: vermelho, verde e azul (RGB). Esta configuração triplicada permite a geração independente de cada componente de cor, que, quando combinados em diferentes intensidades, podem produzir toda a gama de cores perceptíveis pelo olho humano.

A implementação deste sistema começa com a introdução de um padrão de fósforos de diferentes cores na tela. Em vez de um revestimento uniforme como nos CRTs monocromáticos, a tela de um CRT colorido apresenta um arranjo meticulosamente organizado de pontos ou listras de fósforos vermelhos, verdes e azuis. Cada ponto ou listra é formulado para emitir luz em um comprimento de onda específico quando excitado por elétrons.

Para garantir que cada feixe de elétrons atinja apenas os fósforos da cor correspondente, os CRTs coloridos empregam uma “máscara de sombra” ou uma “grade de abertura”. A máscara de sombra consiste em uma fina placa metálica perfurada posicionada logo atrás da tela. Os orifícios na máscara são precisamente alinhados com os grupos de fósforos RGB, de modo que cada feixe só pode atingir os fósforos da cor apropriada. Esta técnica, embora engenhosa, reduz ligeiramente a eficiência energética do display, já que parte dos elétrons é interceptada pela máscara.

O sistema de controle de um CRT colorido é consideravelmente mais complexo que o de um monocromático. Três sinais de vídeo separados controlam a intensidade de cada feixe de elétrons, modulando assim a contribuição de cada cor primária para cada ponto da imagem. Estes sinais são derivados do circuito de processamento de vídeo que converte a entrada (seja de uma transmissão de TV, um computador ou outra fonte) em componentes RGB.

Um aspecto crucial dos CRTs coloridos é a sincronização. Os três feixes devem ser perfeitamente alinhados para que atinjam seus respectivos fósforos simultaneamente em cada ponto da tela. Este processo, conhecido como convergência, é fundamental para a nitidez e fidelidade de cor da imagem. Desalinhamentos na convergência resultam em bordas coloridas indesejadas e degradação geral da qualidade da imagem.

O arranjo de um display CRT colorido é mostrado em diagramas técnicos que ilustram como os três sinais de vídeo (correspondentes às cores vermelho, verde e azul) são alimentados aos três cátodos do CRT. Estes sinais são derivados do circuito de processamento de vídeo que gera as formas de onda necessárias para varrer a tela. Um sistema de sincronização garante que a relação temporal entre estes sinais seja mantida corretamente.

A geração de cores em um CRT segue princípios de colorimetria bem estabelecidos. Por exemplo, a cor amarela pode ser produzida iluminando adjacentemente fósforos vermelhos e verdes, enquanto o branco resulta da iluminação simultânea de fósforos vermelhos, verdes e azuis em proporções adequadas. Esta capacidade de misturar cores primárias para produzir uma ampla gama de tonalidades é o que permite aos CRTs coloridos reproduzir imagens com fidelidade fotográfica.

É importante notar que a sensibilidade do olho humano varia conforme o comprimento de onda da luz. O olho é mais sensível à luz verde-amarela (em torno de 550 nm) e menos sensível aos extremos vermelho e azul do espectro visível. Os fabricantes de CRTs levam esta característica em consideração ao projetar seus displays, ajustando a intensidade relativa dos fósforos para compensar estas diferenças de sensibilidade.

1.5. Controle de CRT

O controle eficiente de um display CRT requer um sistema sofisticado de circuitos eletrônicos que trabalham em conjunto para gerar, sincronizar e modular os sinais necessários para a formação de imagens. Este sistema de controle representa um componente crítico na arquitetura geral de qualquer dispositivo baseado em CRT, seja um monitor de computador, um osciloscópio ou um display de aeronave.

No centro deste sistema encontra-se o controlador CRT, um circuito integrado especializado que atua como interface entre a fonte de dados (como uma CPU) e o hardware do display. Este controlador desempenha múltiplas funções cruciais, incluindo a geração dos sinais de sincronização horizontal e vertical, a modulação da intensidade do feixe e, em displays coloridos, o controle independente dos três feixes de elétrons.

A arquitetura típica de um sistema de controle CRT inclui vários componentes interconectados. A CPU do sistema envia dados para o controlador CRT através de um barramento de dados. O controlador, por sua vez, processa estes dados e os armazena temporariamente em uma memória RAM dedicada. Esta memória serve como buffer, permitindo que o controlador acesse os dados na velocidade necessária para manter uma taxa de atualização estável, independentemente da velocidade com que a CPU fornece novas informações.

Um componente fundamental nesta arquitetura é o gerador de caracteres ROM. Este dispositivo armazena os padrões de bits necessários para exibir caracteres alfanuméricos na tela. Quando um código de caractere é recebido (por exemplo, o código ASCII para a letra ‘A’), o gerador de caracteres converte este código em um padrão de pixels que pode ser enviado ao CRT. Isto permite a exibição eficiente de texto sem sobrecarregar a CPU com o processamento de cada pixel individualmente.

O controlador CRT também gera os sinais de sincronização necessários para coordenar o movimento do feixe de elétrons. O sinal de sincronização horizontal controla o retorno do feixe ao início de cada linha, enquanto o sinal de sincronização vertical coordena o retorno do feixe ao topo da tela após a conclusão de cada quadro. A precisão destes sinais é crucial para a estabilidade da imagem.

Para minimizar a carga sobre a CPU, muitos sistemas de controle CRT implementam acesso direto à memória (DMA). Esta técnica permite que o controlador CRT acesse diretamente a memória do sistema sem intervenção da CPU, transferindo eficientemente grandes blocos de dados de imagem. O resultado é uma operação mais suave, especialmente em aplicações que exigem atualizações frequentes da tela.

O relógio de caracteres é outro componente essencial que determina a taxa na qual os dados são lidos da memória e enviados ao display. Este relógio deve ser precisamente sincronizado com os sinais de varredura para garantir que os pixels apareçam nas posições corretas na tela.

A interface de vídeo/sincronização atua como o estágio final do sistema de controle, convertendo os sinais digitais do controlador em sinais analógicos apropriados para o hardware do CRT. Esta interface também amplifica os sinais para os níveis de voltagem necessários para operar o CRT eficientemente.

Em displays coloridos, o controlador deve gerenciar três canais de vídeo separados (vermelho, verde e azul), cada um com sua própria intensidade. Isto aumenta significativamente a complexidade do sistema de controle, mas permite a reprodução de imagens coloridas de alta qualidade.

Uma característica notável dos controladores CRT modernos é sua capacidade de implementar modos de exibição configuráveis. Isto permite que o mesmo hardware suporte diferentes resoluções, taxas de atualização e profundidades de cor, adaptando-se às necessidades específicas da aplicação ou às preferências do usuário.

1.6. Vantagens e desvantagens dos CRTs

Os displays CRT, apesar de sua longevidade no mercado e da crescente predominância de tecnologias mais recentes, continuam a oferecer um conjunto único de características que os tornam relevantes em determinados contextos. Uma análise objetiva de suas vantagens e desvantagens é essencial para compreender seu posicionamento no espectro das tecnologias de display modernas.

Entre as vantagens mais significativas dos CRTs está seu inerente ângulo de visão amplo. Diferentemente de muitas tecnologias de tela plana, os CRTs mantêm consistência de cor, contraste e brilho mesmo quando visualizados de ângulos extremos. Esta característica deriva da natureza difusa da emissão de luz pelos fósforos, que irradia em múltiplas direções. Em ambientes onde múltiplos observadores precisam visualizar o mesmo display simultaneamente, como em algumas aplicações de controle de tráfego aéreo, esta propriedade representa uma vantagem considerável.

Outra vantagem notável é a capacidade dos CRTs de proporcionar um alto grau de uniformidade de luminância, resolução e foco em toda a área de exibição. A tecnologia de emissão direta de luz pelos fósforos excitados por elétrons resulta em uma distribuição de brilho consistente, sem os problemas de retroiluminação não uniforme que podem afetar alguns LCDs.

Os CRTs também demonstram excelente imunidade à iluminação ambiente e dessaturação de cores. Seu princípio de funcionamento, baseado na emissão ativa de luz, permite que mantenham bom contraste mesmo em ambientes bem iluminados, uma característica crucial para aplicações em cockpits de aeronaves e outras situações de alta luminosidade ambiente.

A flexibilidade em termos de brilho ajustável é outra vantagem significativa. Os CRTs oferecem uma ampla gama de níveis de brilho, permitindo ajustes precisos para diferentes condições de visualização. Esta característica, combinada com sua capacidade de produzir pretos verdadeiramente profundos (simplesmente não excitando os fósforos naqueles pontos), resulta em uma relação de contraste excepcional que muitas tecnologias mais recentes ainda lutam para igualar.

A capacidade de maximizar a área útil de exibição para um determinado tamanho de painel também representa uma vantagem em certas aplicações onde o espaço é limitado. Os CRTs podem utilizar eficientemente quase toda a superfície frontal para exibição, sem as bordas significativas frequentemente necessárias em displays de tela plana.

Os CRTs também apresentam alta tolerância a falhas, resistência a vibrações e choques mecânicos, características particularmente valiosas em ambientes industriais ou militares onde a robustez é prioritária.

No entanto, os CRTs não estão isentos de desvantagens significativas que explicam seu gradual declínio em muitas aplicações. Uma limitação fundamental é seu volume e peso consideráveis, resultantes da necessidade de um tubo de vidro a vácuo relativamente grande e componentes associados como bobinas de deflexão e blindagem magnética. Esta característica torna os CRTs impraticáveis para dispositivos portáteis e problemáticos em aplicações onde o espaço e o peso são restritos.

O consumo de energia relativamente alto representa outra desvantagem importante. Os CRTs requerem voltagens elevadas para acelerar os elétrons e correntes significativas para as bobinas de deflexão, resultando em maior dissipação de calor e menor eficiência energética em comparação com tecnologias como LCD e LED.

A necessidade de alta tensão para operação (tipicamente vários quilovolts para o ânodo final) também apresenta desafios de segurança e isolamento elétrico que não existem em tecnologias de baixa tensão.

Limitações de resolução em tamanhos maiores também afetam os CRTs. À medida que o tamanho da tela aumenta, torna-se progressivamente mais difícil manter foco preciso em toda a área de exibição, especialmente nos cantos. Isto impõe um limite prático à resolução máxima que pode ser alcançada em CRTs de grande formato.

A emissão de radiação eletromagnética e a sensibilidade a campos magnéticos externos representam preocupações adicionais em certos ambientes. Embora os CRTs modernos incorporem blindagem para minimizar estas questões, elas ainda podem ser relevantes em aplicações sensíveis.

Finalmente, a tecnologia CRT enfrenta limitações de vida útil relacionadas à degradação gradual dos fósforos e do cátodo emissor de elétrons. Com o uso prolongado, o brilho e a uniformidade podem deteriorar-se, eventualmente exigindo substituição da unidade.

Apesar destas desvantagens, os CRTs continuam a ser utilizados em aplicações específicas onde suas vantagens únicas superam suas limitações, demonstrando a notável longevidade desta tecnologia pioneira no panorama em constante evolução dos displays eletrônicos.

2. Displays de Diodos Emissores de Luz (LED)

2.1. Princípios de funcionamento dos LEDs

Os Diodos Emissores de Luz (LEDs) representam uma revolução significativa na tecnologia de visualização, oferecendo uma alternativa compacta, eficiente e versátil aos tradicionais indicadores baseados em lâmpadas incandescentes. Para compreender plenamente o impacto e as aplicações dos LEDs, é fundamental explorar os princípios físicos que fundamentam seu funcionamento.

No coração de cada LED encontra-se uma junção P-N semicondutora, similar à encontrada em diodos convencionais, mas otimizada para um propósito diferente. Enquanto diodos comuns são projetados para retificar corrente com mínima dissipação de energia, os LEDs são especificamente desenvolvidos para converter energia elétrica em radiação luminosa de forma eficiente.

O processo de emissão de luz em um LED ocorre quando elétrons e lacunas se recombinam na região da junção P-N. Quando uma tensão direta é aplicada ao dispositivo, elétrons da região N são injetados na região P, onde encontram lacunas. Esta recombinação libera energia na forma de fótons, resultando na emissão de luz. A energia dos fótons emitidos, e consequentemente o comprimento de onda (cor) da luz, é determinada pela diferença de energia entre as bandas de condução e valência do material semicondutor utilizado.

Os LEDs operam com tensões e correntes significativamente menores que as lâmpadas incandescentes tradicionais. A maioria dos LEDs fornece um nível razoável de saída luminosa quando uma corrente direta entre 5 mA e 20 mA é aplicada. Esta característica de baixa potência torna os LEDs particularmente adequados para aplicações portáteis, alimentadas por bateria, ou onde a dissipação de calor é uma preocupação.

A relação entre a corrente aplicada e a intensidade luminosa em um LED é aproximadamente linear dentro de sua faixa operacional normal. Isto permite um controle preciso do brilho através da modulação da corrente, uma característica valiosa em aplicações que requerem níveis variáveis de iluminação.

Os LEDs estão disponíveis em diversos formatos físicos, adaptados a diferentes necessidades de aplicação. Os tipos redondos são particularmente populares, disponíveis em diâmetros de 3 mm e 5 mm (0,2 polegadas), além do formato retangular de 5 mm × 2 mm. Estas dimensões compactas permitem alta densidade de integração em painéis de instrumentos e displays.

Uma característica importante dos LEDs é seu ângulo de visão, que varia conforme o formato. LEDs redondos tipicamente apresentam um ângulo de visão na faixa de 20-40°, enquanto os tipos retangulares podem alcançar até 100°. Esta propriedade deve ser considerada cuidadosamente no design de displays, especialmente quando múltiplos observadores precisam visualizar o mesmo indicador de diferentes posições.

A confiabilidade excepcional dos LEDs representa uma de suas vantagens mais significativas sobre as lâmpadas incandescentes. Sem filamentos que possam romper-se ou gases que possam vazar, os LEDs oferecem uma vida útil extremamente longa, frequentemente medida em dezenas de milhares de horas de operação contínua. Esta característica reduz drasticamente a necessidade de manutenção em sistemas de instrumentação críticos.

A eficiência energética dos LEDs também merece destaque. Ao contrário das lâmpadas incandescentes, que convertem a maior parte da energia em calor, os LEDs direcionam uma proporção significativamente maior da energia para a produção de luz. Esta eficiência não apenas reduz o consumo de energia, mas também minimiza a geração de calor, um fator crucial em ambientes sensíveis à temperatura ou em dispositivos densamente empacotados.

A Tabela 11.1 do documento de referência apresenta uma comparação detalhada das características de vários tipos de LEDs, incluindo diâmetro, corrente máxima direta, corrente típica direta, queda de tensão direta típica, tensão reversa máxima, dissipação máxima de potência e comprimento de onda de pico. Esta tabela evidencia a diversidade de opções disponíveis para projetistas, desde LEDs miniatura até versões de alta eficiência e alta intensidade, cada um com seu próprio conjunto de parâmetros otimizados para aplicações específicas.

2.2. Resposta espectral dos LEDs

A capacidade dos LEDs de produzir luz em diferentes cores representa uma de suas características mais distintivas e valiosas. Esta propriedade deriva diretamente dos princípios quânticos que governam a emissão de luz em materiais semicondutores e merece uma análise detalhada para compreensão completa da tecnologia.

A cor da luz emitida por um LED é determinada fundamentalmente pelo material semicondutor utilizado em sua construção. Diferentes materiais semicondutores possuem diferentes “bandgaps” (diferenças de energia entre as bandas de condução e valência), que por sua vez determinam a energia dos fótons emitidos durante a recombinação de elétrons e lacunas. Como o comprimento de onda da luz é inversamente proporcional à energia do fóton (λ = hc/E, onde h é a constante de Planck e c é a velocidade da luz), diferentes materiais semicondutores produzem luz em diferentes comprimentos de onda, resultando em diferentes cores.

Os primeiros LEDs comercialmente viáveis, desenvolvidos na década de 1960, emitiam luz vermelha utilizando fosfeto de gálio (GaP) como material semicondutor. Desde então, avanços na ciência dos materiais permitiram o desenvolvimento de LEDs em praticamente todo o espectro visível, do vermelho profundo ao violeta, além de emissores infravermelhos e ultravioletas.

A resposta espectral típica de um LED não é monocromática (de um único comprimento de onda), mas sim uma distribuição gaussiana centrada em um comprimento de onda específico. Por exemplo, um LED vermelho típico tem seu pico de emissão em torno de 635-690 nm, com uma largura de banda de algumas dezenas de nanômetros. Esta característica deve ser considerada em aplicações onde a pureza espectral é importante.

É interessante notar que a resposta espectral do olho humano não é uniforme ao longo do espectro visível. O olho humano apresenta sensibilidade máxima na região verde-amarela (aproximadamente 550 nm) e sensibilidade reduzida nos extremos vermelho e azul do espectro. Esta variação na sensibilidade visual tem implicações práticas significativas: um LED verde parecerá mais brilhante que um LED vermelho ou azul operando com a mesma potência óptica.

Por esta razão, displays LED vermelhos são os mais comuns, com pico de saída em torno de 650 nm. Embora esta não seja a região de máxima sensibilidade do olho humano, representa um compromisso prático entre eficiência de produção, consumo de energia e visibilidade.

A tecnologia de LEDs evoluiu significativamente nas últimas décadas, permitindo a produção de dispositivos com maior eficiência e brilho. LEDs modernos podem alcançar eficiências quânticas externas (a proporção de fótons emitidos por elétrons injetados) superiores a 50%, representando um avanço extraordinário em relação aos primeiros dispositivos.

A disponibilidade de LEDs em diferentes cores abriu caminho para aplicações inovadoras, como displays multicoloridos e iluminação de ambiente controlável. Particularmente importante foi o desenvolvimento do LED azul de alto brilho na década de 1990, que não apenas completou a tríade RGB (vermelho, verde, azul) necessária para displays coloridos, mas também possibilitou a criação de LEDs brancos através do revestimento de LEDs azuis com fósforos amarelos.

A resposta espectral dos LEDs também tem implicações para sua visibilidade em diferentes condições ambientais. Por exemplo, LEDs vermelhos mantêm boa visibilidade em condições de baixa iluminação, tornando-os ideais para displays noturnos, enquanto LEDs azuis podem ser mais difíceis de discernir em tais condições devido à menor sensibilidade do olho humano a comprimentos de onda curtos em níveis baixos de iluminação.

2.3. Displays de sete segmentos

Os displays de sete segmentos representam uma das aplicações mais ubíquas e reconhecíveis da tecnologia LED, fornecendo uma solução elegante e eficiente para a exibição de informações numéricas. Estes dispositivos tornaram-se componentes fundamentais em uma vasta gama de equipamentos eletrônicos, desde simples calculadoras até sofisticados instrumentos de aeronaves.

Como o nome sugere, um display de sete segmentos é composto por sete elementos luminosos individuais (segmentos) dispostos em um padrão específico que permite a representação de dígitos numéricos. Cada segmento é identificado por uma letra (a, b, c, d, e, f, g), e a iluminação seletiva destes segmentos permite a formação de qualquer dígito de 0 a 9, além de alguns caracteres alfabéticos limitados.

A base de funcionamento destes displays é relativamente simples: cada segmento contém um LED individual que pode ser ligado ou desligado independentemente. Os segmentos são tipicamente arranjados em um padrão de “8”, com seis segmentos formando o perímetro retangular e um segmento horizontal no meio. Esta configuração permite a representação eficiente de informações numéricas com um número mínimo de elementos controlados individualmente.

Os displays de sete segmentos são frequentemente utilizados em grupos de três a cinco dígitos para formar um display completo.

Um aspecto crucial no funcionamento destes displays é a lógica de decodificação necessária para converter dados binários (ou decimais codificados em binário) em padrões de ativação de segmentos. Como cada segmento compreende um LED individual, é necessário utilizar lógica para decodificar dados binários ou decimais codificados em binário a fim de iluminar a combinação correta de segmentos para exibir um dígito específico.

Por exemplo, para exibir o número “1”, apenas os segmentos b e c devem ser iluminados, enquanto para o número “8”, todos os sete segmentos devem estar ativos. Esta conversão é tipicamente realizada por um circuito decodificador dedicado ou por software em um microcontrolador.

A Figura abaixo mostra exemplos de células de caracteres, ilustrando como diferentes resoluções (como matrizes 8×8 ou 9×14) podem ser utilizadas para representar caracteres com diferentes níveis de detalhe. Estas matrizes de pixels permitem a exibição de caracteres alfanuméricos completos, oferecendo maior flexibilidade que os displays de sete segmentos, embora com maior complexidade de controle.

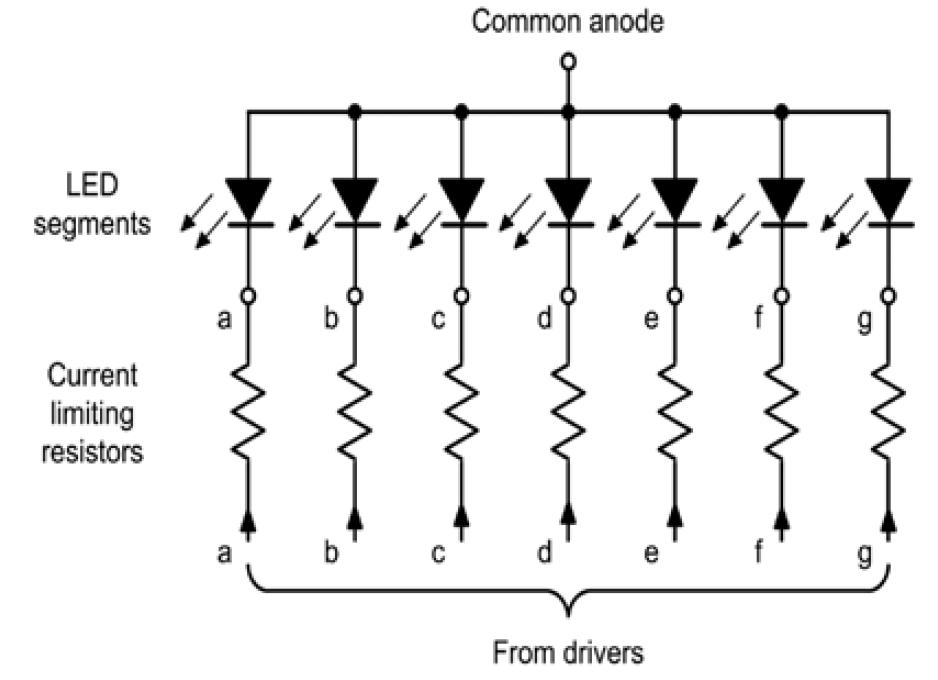

O circuito de um display de sete segmentos típico inclui resistores limitadores de corrente em série com cada segmento LED para garantir operação dentro dos parâmetros seguros. Estes resistores são dimensionados considerando a tensão de alimentação, a queda de tensão direta do LED e a corrente desejada para o brilho apropriado.

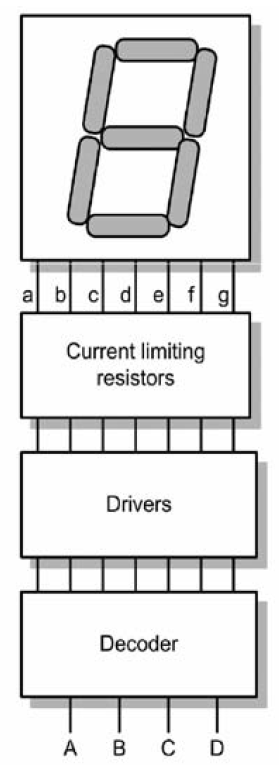

A figura abaixo mostra um decodificador/driver de sete segmentos, ilustrando como os sinais de controle são processados e distribuídos para ativar os segmentos apropriados. Este circuito integrado especializado simplifica significativamente a interface entre um microcontrolador ou outro sistema digital e o display de sete segmentos.

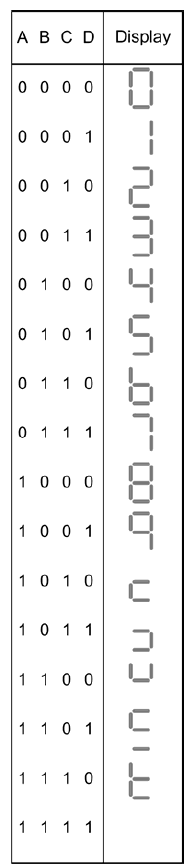

A tabela de verdade para o display de sete segmentos decodificado, apresentada na Figura ao aldo, mapeia as entradas binárias (A, B, C, D) para os padrões de segmentos correspondentes a cada dígito.

Esta tabela é essencial para compreender a lógica de controle destes displays e pode ser implementada em hardware através de circuitos combinacionais ou em software através de tabelas de consulta.

Os displays de sete segmentos oferecem várias vantagens que explicam sua popularidade contínua, mesmo com o advento de tecnologias de display mais avançadas. Eles são relativamente simples de controlar, requerem poucos pinos de interface, consomem pouca energia e proporcionam excelente legibilidade em diversas condições de iluminação. Sua robustez e confiabilidade os tornam particularmente adequados para aplicações industriais e aeronáuticas onde a falha não é uma opção.

2.4. Vantagens dos LEDs sobre lâmpadas convencionais

Os diodos emissores de luz (LEDs) representam um avanço tecnológico significativo em relação às lâmpadas incandescentes convencionais, oferecendo um conjunto de vantagens que revolucionaram o design de sistemas de indicação visual em aplicações aeronáuticas e industriais. Uma análise detalhada destas vantagens revela por que os LEDs se tornaram a tecnologia preferida em uma ampla gama de aplicações modernas.

Uma das vantagens mais significativas dos LEDs é sua excepcional eficiência energética. Enquanto lâmpadas incandescentes convertem apenas cerca de 5-10% da energia consumida em luz (o restante sendo dissipado como calor), os LEDs modernos podem alcançar eficiências superiores a 50%. Esta característica não apenas reduz o consumo de energia, mas também minimiza a geração de calor, um fator crucial em ambientes sensíveis à temperatura ou em dispositivos densamente empacotados.

A longevidade operacional dos LEDs representa outra vantagem fundamental sobre as lâmpadas convencionais. Enquanto uma lâmpada incandescente típica tem vida útil de aproximadamente 1.000-2.000 horas, os LEDs podem operar por 50.000-100.000 horas ou mais antes de apresentar degradação significativa. Esta extraordinária durabilidade traduz-se diretamente em menor necessidade de manutenção e maior confiabilidade do sistema, aspectos particularmente valiosos em aplicações críticas como instrumentação aeronáutica.

Os LEDs também oferecem vantagens significativas em termos de requisitos de tensão e corrente. Eles operam com tensões significativamente menores (tipicamente 1,8-3,3V, dependendo da cor) e correntes na ordem de miliamperes, em contraste com as lâmpadas incandescentes que frequentemente requerem tensões mais altas e correntes na ordem de centenas de miliamperes. Esta característica de baixa potência torna os LEDs ideais para aplicações portáteis ou alimentadas por bateria, onde a eficiência energética é primordial.

A robustez mecânica dos LEDs também merece destaque. Sem filamentos frágeis ou bulbos de vidro que possam quebrar, os LEDs são extremamente resistentes a choques e vibrações. Esta característica é particularmente valiosa em ambientes aeronáuticos, onde vibrações constantes e ocasionais impactos são inevitáveis. A construção sólida dos LEDs garante operação confiável mesmo em condições mecânicas adversas.

A resposta rápida é outra vantagem significativa dos LEDs. Enquanto lâmpadas incandescentes requerem tempo para aquecer e atingir brilho total, os LEDs respondem quase instantaneamente, acendendo e apagando em nanossegundos. Esta característica permite aplicações como comunicação óptica de alta velocidade e displays dinâmicos que seriam impraticáveis com tecnologias de iluminação mais lentas.

A versatilidade de formato e tamanho representa uma vantagem adicional dos LEDs. Disponíveis em diversos formatos (redondos, retangulares, SMD) e tamanhos (desde submilimétricos até vários centímetros), os LEDs oferecem flexibilidade de design incomparável. Esta variedade permite a criação de displays e indicadores otimizados para requisitos específicos de espaço e visibilidade.

A capacidade de emitir luz em comprimentos de onda específicos sem filtros é outra vantagem significativa dos LEDs. Enquanto lâmpadas incandescentes emitem em um amplo espectro (predominantemente no infravermelho) e requerem filtros coloridos para produzir cores específicas (com consequente perda de eficiência), os LEDs emitem naturalmente em bandas estreitas de comprimento de onda, determinadas pelo material semicondutor utilizado. Esta característica resulta em cores mais puras e maior eficiência em aplicações que requerem luz colorida.

A compatibilidade eletromagnética superior dos LEDs também representa uma vantagem importante em ambientes sensíveis. Ao contrário das lâmpadas incandescentes, que podem gerar interferência eletromagnética devido à alta corrente de filamento e aquecimento/resfriamento cíclico, os LEDs produzem mínima interferência eletromagnética. Esta característica é particularmente valiosa em ambientes aeronáuticos, onde múltiplos sistemas eletrônicos sensíveis operam em proximidade.

A capacidade de operar em ambientes com alta energia radiada RF também distingue os LEDs das tecnologias convencionais. Como mencionado no documento de referência, os LEDs mantêm desempenho confiável mesmo na presença de campos eletromagnéticos intensos, uma consideração crucial para instrumentação em aeronaves modernas equipadas com múltiplos sistemas de comunicação e radar.

Finalmente, a capacidade de manter desempenho em uma ampla faixa de temperatura operacional representa uma vantagem significativa em aplicações aeronáuticas, onde condições ambientais extremas são comuns. Os LEDs mantêm funcionalidade e eficiência em temperaturas que variam de -40°C a +85°C ou mais, dependendo do design específico, superando significativamente a faixa operacional das lâmpadas incandescentes convencionais.

Estas vantagens combinadas explicam por que os LEDs se tornaram a tecnologia preferida para indicadores visuais em aplicações aeronáuticas modernas, apesar de seu custo inicial potencialmente mais elevado em comparação com tecnologias mais antigas. O custo total de propriedade, considerando economia de energia, redução de manutenção e maior confiabilidade, favorece decisivamente os LEDs em aplicações críticas onde desempenho e segurança são primordiais.

3. Displays de Cristal Líquido (LCD)

3.1. Propriedades dos cristais líquidos

Os cristais líquidos representam um estado da matéria fascinante que combina propriedades tanto de sólidos quanto de líquidos, ocupando uma posição intermediária que os torna excepcionalmente adequados para aplicações em displays eletrônicos. Para compreender plenamente o funcionamento dos displays de cristal líquido (LCDs), é essencial explorar as propriedades únicas destes materiais que permitem sua manipulação controlada para fins de visualização.

Os cristais líquidos possuem uma estrutura molecular que pode ser considerada como intermediária entre a de um sólido cristalino e a de um líquido convencional. Enquanto os sólidos apresentam uma estrutura molecular rígida com ordenamento tridimensional e os líquidos comuns não possuem ordenamento estrutural, os cristais líquidos exibem um comportamento híbrido. Suas moléculas mantêm certo grau de ordenamento, tipicamente em uma ou duas dimensões, mas ainda possuem a mobilidade característica dos líquidos.

Esta dualidade confere aos cristais líquidos uma propriedade fundamental que os torna valiosos para displays: a capacidade de mudar sua orientação em resposta a campos elétricos. As moléculas de cristal líquido são tipicamente alongadas (em forma de bastão) e possuem distribuição de carga não uniforme, tornando-as sensíveis a campos elétricos externos. Quando um campo elétrico é aplicado, as moléculas tendem a se alinhar com o campo, alterando suas propriedades ópticas coletivas.

Uma propriedade particularmente importante dos cristais líquidos é sua birrefringência, ou seja, a capacidade de exibir diferentes índices de refração dependendo da orientação da luz incidente em relação à orientação das moléculas. Esta propriedade permite que os cristais líquidos manipulem a polarização da luz que os atravessa, um fenômeno fundamental para o funcionamento dos LCDs.

O comportamento óptico dos cristais líquidos pode ser controlado precisamente através da aplicação de campos elétricos. Quando nenhum campo é aplicado, as moléculas assumem uma orientação determinada pelas condições de contorno (como superfícies tratadas especialmente). Quando um campo elétrico é aplicado, as moléculas se reorientam em resposta ao campo, alterando as propriedades ópticas do material. Esta transição pode ser controlada com precisão variando a intensidade do campo elétrico, permitindo não apenas estados “ligado” e “desligado”, mas também estados intermediários que possibilitam controle de contraste e brilho.

Uma característica notável dos cristais líquidos é seu baixo consumo de energia. Como a reorientação molecular ocorre com aplicação de campos elétricos relativamente baixos e praticamente sem fluxo de corrente, os displays baseados nesta tecnologia consomem significativamente menos energia que tecnologias emissivas como CRTs ou LEDs. Esta eficiência energética torna os LCDs particularmente adequados para dispositivos portáteis e aplicações onde o consumo de energia é uma consideração crítica.

Os cristais líquidos também apresentam sensibilidade à temperatura, com diferentes fases líquido-cristalinas ocorrendo em diferentes faixas de temperatura. Esta propriedade deve ser considerada no design de LCDs para garantir operação confiável em diversas condições ambientais. Displays modernos incorporam compensações e materiais especialmente formulados para manter desempenho consistente em uma ampla faixa de temperaturas operacionais.

Outra propriedade relevante é a viscosidade dos cristais líquidos, que afeta o tempo de resposta do display. Materiais com menor viscosidade permitem reorientação molecular mais rápida, resultando em displays com melhor resposta a imagens em movimento. Avanços na química de cristais líquidos têm produzido materiais com viscosidade otimizada, reduzindo significativamente os tempos de resposta em comparação com os primeiros LCDs.

A estabilidade química dos cristais líquidos também é crucial para a longevidade dos displays. Materiais modernos são formulados para resistir à degradação por exposição à luz ultravioleta, oxidação e outros fatores ambientais, garantindo que os displays mantenham desempenho consistente ao longo de muitos anos de operação.

Estas propriedades combinadas – ordenamento molecular parcial, resposta a campos elétricos, birrefringência, baixo consumo energético, comportamento térmico previsível, viscosidade controlada e estabilidade química – fazem dos cristais líquidos materiais ideais para aplicações em displays, explicando sua dominância no mercado de tecnologias de visualização plana nas últimas décadas.

3.2. Tipos de LCDs

Os displays de cristal líquido (LCDs) podem ser categorizados em diferentes tipos, cada um com características, vantagens e limitações específicas. Esta diversidade permite que a tecnologia LCD atenda a uma ampla gama de requisitos de aplicação, desde simples indicadores numéricos até sofisticados displays gráficos coloridos de alta resolução.

Uma distinção fundamental entre os tipos de LCD é baseada no método de iluminação: displays refletivos e displays retroiluminados (backlit). Como explicado no documento de referência, esta classificação determina se o display utiliza luz ambiente incidente ou possui sua própria fonte de luz.

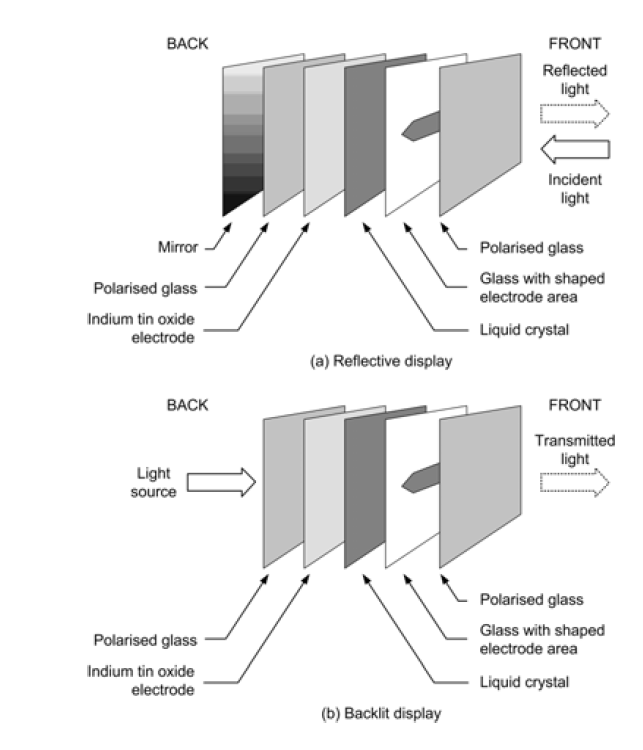

Os displays LCD refletivos funcionam refletindo a luz ambiente que incide sobre eles. Neste design, a luz entra pela frente do display, passa através das camadas de cristal líquido e polarizadores, é refletida por uma superfície espelhada na parte traseira, e retorna através das mesmas camadas para criar a imagem visível. A Figura abaixo ilustra claramente esta configuração, mostrando como a luz incidente é manipulada pelas diversas camadas do display.

A principal vantagem dos displays refletivos é que não requerem fonte de luz própria, resultando em consumo de energia extremamente baixo – uma característica valiosa para dispositivos portáteis alimentados por bateria. Além disso, displays refletivos tendem a oferecer melhor visibilidade em condições de alta luminosidade ambiente, como luz solar direta, onde displays retroiluminados podem parecer “lavados”.

No entanto, os displays refletivos apresentam limitações significativas: dependem inteiramente da disponibilidade de luz ambiente adequada e tornam-se praticamente inutilizáveis em condições de baixa iluminação. Além disso, geralmente oferecem menor contraste que displays retroiluminados, resultando em legibilidade reduzida em certas condições.

Em contraste, os displays LCD retroiluminados (backlit) incorporam uma fonte de luz própria posicionada atrás do painel LCD. Esta luz atravessa as camadas de cristal líquido e polarizadores, criando a imagem visível. A Figura acima também ilustra esta configuração, destacando as diferenças estruturais em relação aos displays refletivos.

A principal vantagem dos displays retroiluminados é sua independência das condições de iluminação ambiente. Eles oferecem visibilidade consistente em qualquer ambiente, desde completa escuridão até iluminação moderada. Além disso, geralmente proporcionam maior contraste e brilho, resultando em melhor legibilidade e qualidade de imagem.

As desvantagens dos displays retroiluminados incluem maior consumo de energia devido à fonte de luz constante e potencial redução de visibilidade em condições de luz solar direta intensa, onde o brilho da retroiluminação pode ser insuficiente para competir com a luz ambiente.

É importante notar que, diferentemente dos LEDs, os LCDs não emitem luz própria e, como consequência, necessitam de uma fonte de luz para operar. Nos displays retroiluminados, esta fonte é integrada ao dispositivo, enquanto nos refletivos, a luz ambiente serve a este propósito.

Além da classificação baseada no método de iluminação, os LCDs também podem ser categorizados com base em sua arquitetura de endereçamento e controle, como veremos nas seções seguintes sobre displays de matriz passiva e matriz ativa.

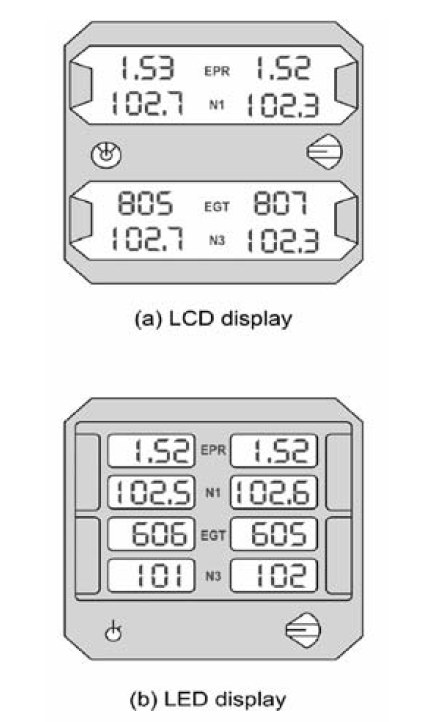

A Figura ao lado apresenta uma comparação interessante entre displays LCD e LED típicos utilizados em aeronaves, mostrando como ambas as tecnologias podem apresentar informações similares, mas com características visuais e operacionais distintas. Esta comparação ilustra como um único display LCD pode substituir vários displays de sete segmentos LED, oferecendo maior flexibilidade de apresentação de informações.

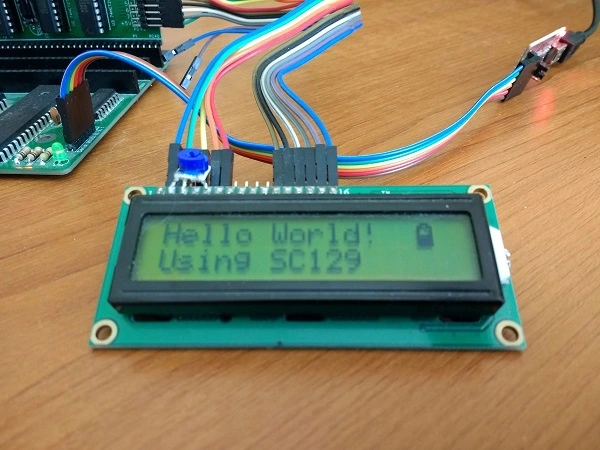

Outros exemplos específicos de aplicações LCD incluem displays alfanuméricos organizados em formato de 40 caracteres dispostos em duas linhas, ideais para exibir mensagens de texto curtas, como mostrado na Figura 11.23. Estes displays são particularmente úteis em interfaces de usuário onde espaço é limitado mas a necessidade de comunicar informações textuais persiste.

A evolução contínua da tecnologia LCD tem resultado em displays cada vez mais sofisticados, com maior resolução, melhor resposta de tempo, ângulos de visão mais amplos e reprodução de cores mais precisa. Esta evolução expandiu significativamente o escopo de aplicações viáveis para LCDs, desde simples indicadores monocromáticos até sofisticados displays coloridos de alta definição utilizados em cockpits de aeronaves modernas.

3.3. Displays de matriz passiva

Os displays de matriz passiva representam uma abordagem fundamental na implementação de LCDs capazes de exibir informações detalhadas como texto e gráficos. Esta arquitetura utiliza um arranjo bidimensional de elementos de display (pixels) organizados em linhas e colunas, permitindo a criação de imagens complexas através do controle seletivo de cada elemento individual.

A estrutura básica de um display de matriz passiva consiste em duas camadas de vidro com eletrodos condutores transparentes dispostos em padrões perpendiculares. Os eletrodos na camada frontal formam colunas verticais, enquanto os da camada traseira formam linhas horizontais. O material de cristal líquido é inserido entre estas duas camadas. Cada interseção de uma linha com uma coluna define um pixel individual que pode ser controlado independentemente.

O princípio de funcionamento destes displays baseia-se no endereçamento linha-coluna. Para ativar um pixel específico, aplica-se uma tensão apropriada simultaneamente à linha e coluna correspondentes. A diferença de potencial resultante no ponto de interseção cria um campo elétrico local que altera a orientação das moléculas de cristal líquido naquele ponto específico, modificando suas propriedades ópticas.

Como explicado no documento de referência, para exibir mais detalhes (como texto e gráficos), os displays LCD podem ser construídos usando uma matriz de linhas e colunas para produzir um display que consiste em uma matriz retangular de células. Os eletrodos utilizados neste tipo de display consistem em linhas e colunas de condutores horizontais e verticais, respectivamente.

Uma característica fundamental dos displays de matriz passiva é seu esquema de endereçamento multiplexado. Como seria impraticável fornecer conexões individuais para cada pixel em um display de alta resolução, utiliza-se uma técnica de varredura sequencial. As linhas são ativadas uma por vez em rápida sucessão, enquanto as colunas recebem simultaneamente os sinais de dados correspondentes aos pixels daquela linha. Este processo é repetido continuamente a uma taxa suficientemente alta para criar a ilusão de uma imagem estática devido à persistência da visão humana.

Os displays de matriz passiva apresentam várias vantagens, incluindo relativa simplicidade de fabricação, menor custo e menor consumo de energia em comparação com displays de matriz ativa. Estas características os tornaram populares em aplicações onde custo e eficiência energética são prioritários sobre desempenho de imagem.

No entanto, esta arquitetura também apresenta limitações significativas. Uma delas é o fenômeno de “crosstalk” (diafonia), onde a ativação de um pixel pode afetar parcialmente pixels adjacentes na mesma linha ou coluna, reduzindo o contraste e a nitidez da imagem. Este efeito torna-se mais pronunciado à medida que a resolução do display aumenta.

Outra limitação importante é o tempo de resposta relativamente lento. Como os pixels são controlados apenas durante seu breve período de endereçamento e depois “deixados por conta própria” até o próximo ciclo de varredura, a reorientação das moléculas de cristal líquido pode não ser mantida perfeitamente, resultando em contraste reduzido e possível “fantasma” em imagens em movimento rápido.

O ângulo de visão limitado representa outra desvantagem dos displays de matriz passiva. A visualização em ângulos não perpendiculares à superfície do display frequentemente resulta em inversão de contraste ou perda significativa de visibilidade, restringindo a utilidade destes displays em aplicações onde múltiplos observadores precisam visualizar o mesmo display simultaneamente.

Apesar destas limitações, os displays de matriz passiva encontraram aplicações importantes em calculadoras, instrumentos de medição, equipamentos industriais e displays de informação onde requisitos de desempenho são moderados e considerações de custo e energia são prioritárias.

A Figura abaixo mencionada no documento mostra um exemplo de display alfanumérico LCD organizado em formato de 40 caracteres dispostos em duas linhas, utilizando tecnologia de matriz passiva.

Este tipo de display é particularmente útil para exibir mensagens de texto curtas em interfaces de usuário onde espaço é limitado.

É importante notar que, embora os displays de matriz passiva tenham sido amplamente utilizados nas primeiras gerações de LCDs, eles foram progressivamente substituídos por displays de matriz ativa em aplicações que exigem alta qualidade de imagem, como displays de aeronaves modernas e interfaces críticas onde legibilidade e desempenho são primordiais.

3.4. Displays de matriz ativa (AMLCD)

Os displays de matriz ativa (AMLCDs) representam um avanço significativo na tecnologia LCD, superando muitas das limitações inerentes aos displays de matriz passiva. Esta arquitetura sofisticada incorpora transistores de filme fino (TFTs) integrados a cada pixel, revolucionando o desempenho e as capacidades dos displays de cristal líquido.

Como explicado no documento de referência, os AMLCDs utilizam transistores de filme fino (TFTs) fabricados em um substrato de vidro, de modo que eles são parte integrante do display. Cada transistor atua como um interruptor que transfere carga para um elemento de display individual. Esta abordagem fundamentalmente diferente para o controle de pixels resolve muitos dos problemas associados aos displays de matriz passiva.

A estrutura básica de um AMLCD inclui um transistor dedicado para cada pixel no display. Estes transistores são tipicamente fabricados utilizando silício amorfo ou policristalino depositado em camadas extremamente finas sobre o substrato de vidro – daí o nome “transistor de filme fino”. Cada TFT está conectado a um eletrodo de pixel específico e a linhas de controle (gate) e dados (source).

O princípio de funcionamento dos AMLCDs baseia-se no controle ativo e contínuo de cada pixel individual. Quando uma linha de gate é ativada, todos os TFTs conectados a esta linha são ligados, permitindo que os sinais das linhas de dados carreguem os eletrodos de pixel correspondentes. Após a linha de gate ser desativada, os TFTs desligam, mas – e esta é a diferença crucial em relação aos displays de matriz passiva – a carga armazenada no eletrodo de pixel mantém o estado do pixel até o próximo ciclo de atualização.

Esta capacidade de manter o estado do pixel entre ciclos de atualização confere aos AMLCDs várias vantagens significativas. Primeiramente, elimina praticamente o problema de crosstalk, pois cada pixel é isolado eletronicamente dos demais. Isto resulta em contraste drasticamente melhorado e maior nitidez de imagem.

O tempo de resposta também é significativamente melhorado, pois a tensão aplicada ao cristal líquido é mantida constantemente durante todo o ciclo de atualização, permitindo que as moléculas mantenham orientação estável. Isto reduz o “fantasma” em imagens em movimento e permite taxas de atualização mais altas.

Os AMLCDs também oferecem ângulos de visão substancialmente melhores em comparação com displays de matriz passiva, embora ainda possam apresentar algumas limitações neste aspecto em comparação com tecnologias emissivas como CRTs ou OLEDs.

Uma vantagem particularmente importante dos AMLCDs é sua capacidade de suportar altas resoluções sem degradação de desempenho. Como cada pixel é controlado independentemente, displays com milhões de pixels podem ser implementados mantendo excelente qualidade de imagem – um feito praticamente impossível com tecnologia de matriz passiva.

A capacidade de exibir cores com alta fidelidade é outra característica distintiva dos AMLCDs. Como mencionado no documento, os AMLCDs coloridos compreendem uma matriz de pixels que correspondem a três cores: vermelho, verde e azul. Através da aplicação precisa de cargas aos pixels apropriados, é possível produzir displays que têm 256 tonalidades de vermelho, verde e azul (totalizando mais de 16 milhões de cores). Esta capacidade de reprodução de cores torna os AMLCDs ideais para displays de aeronaves com capacidade gráfica completa.

No entanto, os AMLCDs também apresentam algumas desvantagens. O processo de fabricação é significativamente mais complexo e custoso em comparação com displays de matriz passiva, envolvendo múltiplas etapas de deposição de filmes, fotolitografia e gravação. O rendimento de fabricação também pode ser um desafio, especialmente para displays de grande formato, onde um único transistor defeituoso pode resultar em um pixel “morto” visível.

O consumo de energia, embora ainda favorável em comparação com tecnologias como CRTs, é tipicamente maior que em displays de matriz passiva devido ao circuito ativo adicional. Isto pode ser uma consideração em aplicações extremamente sensíveis a consumo energético.

Apesar destas desvantagens, os benefícios dos AMLCDs superaram amplamente suas limitações, levando à sua adoção generalizada em aplicações que exigem alta qualidade de imagem, incluindo displays de cockpit modernos, onde legibilidade, contraste e reprodução de cores são críticos para segurança e eficiência operacional.

3.5. Comparação entre LCDs e CRTs

A transição de displays de tubo de raios catódicos (CRTs) para displays de cristal líquido (LCDs) representa uma das evoluções mais significativas na tecnologia de visualização das últimas décadas. Uma comparação objetiva entre estas tecnologias revela vantagens e desvantagens distintas que influenciaram sua adoção em diferentes aplicações, particularmente em sistemas aeronáuticos.

Uma das vantagens mais evidentes dos LCDs em relação aos CRTs é a redução drástica em volume e peso. Os CRTs, devido à sua natureza, requerem um tubo de vidro a vácuo relativamente grande, bobinas de deflexão volumosas e circuitos de alta tensão, resultando em dispositivos pesados e volumosos. Em contraste, os LCDs utilizam uma estrutura de painel plano com espessura de poucos milímetros, permitindo displays significativamente mais leves e compactos. Esta característica é particularmente valiosa em aplicações aeronáuticas, onde espaço e peso são considerações críticas.

O consumo de energia representa outra área onde os LCDs oferecem vantagem significativa. Os CRTs requerem alta tensão para acelerar elétrons e correntes substanciais para as bobinas de deflexão, resultando em consumo energético relativamente alto e dissipação de calor considerável. Os LCDs, especialmente os de matriz passiva, operam com tensões muito mais baixas e consomem significativamente menos energia. Esta eficiência energética traduz-se em menor geração de calor, requisitos reduzidos de refrigeração e maior autonomia em sistemas alimentados por bateria.

A confiabilidade e vida útil também favorecem os LCDs. Os CRTs contêm componentes sujeitos a desgaste, como o cátodo emissor de elétrons que gradualmente perde eficiência, e os fósforos que sofrem “queima” com uso prolongado. Os LCDs, com menos componentes móveis ou sujeitos a degradação, tipicamente oferecem vida útil significativamente mais longa. Como mencionado no documento de referência, quando comparados com displays CRT, os AMLCDs têm maior volume e menor confiabilidade, embora esta comparação específica se refira aos primeiros AMLCDs; a tecnologia moderna superou muitas destas limitações iniciais.

Em termos de qualidade de imagem, a comparação é mais nuançada. Os CRTs tradicionalmente ofereceram vantagens em termos de ângulo de visão, tempo de resposta e reprodução de cores. Eles proporcionam visualização consistente de praticamente qualquer ângulo, respondem quase instantaneamente a mudanças de sinal (crucial para aplicações como osciloscópios) e podem produzir cores vibrantes com excelente saturação.

Os LCDs inicialmente apresentavam limitações nestas áreas, com ângulos de visão restritos, tempos de resposta relativamente lentos e reprodução de cores menos precisa. No entanto, avanços tecnológicos significativos, particularmente em AMLCDs, reduziram substancialmente estas desvantagens. LCDs modernos oferecem ângulos de visão ampliados, tempos de resposta na ordem de milissegundos e reprodução de cores que rivaliza ou excede a dos CRTs em muitos aspectos.

Uma área onde os LCDs ainda enfrentam desafios em comparação com CRTs é a reprodução de pretos verdadeiros e contraste em condições de baixa luminosidade. Como os LCDs utilizam luz transmitida ou refletida, eles tipicamente não conseguem bloquear completamente a luz para produzir pretos profundos como os CRTs, que simplesmente não excitam os fósforos nas áreas escuras. Esta limitação é particularmente relevante em aplicações que exigem alto contraste em ambientes escuros.

Por outro lado, os LCDs oferecem vantagens significativas em termos de precisão geométrica e estabilidade. Os CRTs podem sofrer distorções geométricas devido a imperfeições nas bobinas de deflexão ou influência de campos magnéticos externos. Os LCDs, com sua matriz fixa de pixels, oferecem geometria perfeitamente estável e imunidade a distorções magnéticas – características particularmente valiosas em aplicações de instrumentação precisa.

A capacidade de operação em altitude elevada também favorece os LCDs. Os CRTs, contendo um tubo a vácuo, podem ser suscetíveis a problemas em altitudes muito elevadas onde a diferença de pressão pode causar estresse no vidro. Os LCDs não enfrentam esta limitação, tornando-os particularmente adequados para aplicações aeroespaciais.

Em termos de versatilidade de formato e tamanho, os LCDs oferecem vantagens significativas. Enquanto os CRTs são inerentemente limitados a formatos relativamente padronizados devido às restrições do tubo de vidro, os LCDs podem ser fabricados em praticamente qualquer formato, desde pequenos displays retangulares até painéis de grande formato com proporções não convencionais. Esta flexibilidade permite integração mais eficiente em cockpits e painéis de instrumentos com restrições de espaço específicas.

Finalmente, considerações ambientais também favorecem os LCDs. Os CRTs contêm materiais potencialmente problemáticos como chumbo no vidro e revestimentos de fósforo que podem incluir elementos raros ou tóxicos. Os LCDs geralmente apresentam menor impacto ambiental, tanto na fabricação quanto no descarte, alinhando-se melhor com tendências contemporâneas de sustentabilidade.

Esta comparação multifacetada explica por que os LCDs, particularmente os AMLCDs, gradualmente substituíram os CRTs na maioria das aplicações aeronáuticas modernas, oferecendo um equilíbrio superior de características para os requisitos específicos deste setor exigente.

4. Aplicações e Tendências em Sistemas de Display

4.1. Displays em aeronaves modernas

As aeronaves modernas representam um dos ambientes mais exigentes e críticos para tecnologias de display, demandando soluções que combinem alta confiabilidade, excelente visibilidade em condições variáveis, resistência a fatores ambientais extremos e capacidade de apresentar informações complexas de forma clara e intuitiva. A evolução dos sistemas de visualização em cockpits ilustra perfeitamente como diferentes tecnologias de display foram adaptadas e aprimoradas para atender a estes requisitos excepcionais.

Como mencionado no início do documento de referência, as aeronaves de passageiros modernas empregam uma variedade de tecnologias de display no cockpit, incluindo aquelas baseadas em tubos de raios catódicos convencionais (CRTs), diodos emissores de luz (LEDs) e displays de cristal líquido (LCDs). Esta diversidade tecnológica reflete tanto a evolução histórica dos sistemas de visualização quanto as vantagens específicas que cada tecnologia oferece para diferentes aplicações no ambiente aeronáutico.

Os requisitos para displays em aeronaves são particularmente rigorosos. Eles incluem alto grau de uniformidade de luminância, resolução e foco em toda a área de exibição; capacidade de manter desempenho consistente em uma ampla gama de ângulos de visualização; imunidade à iluminação ambiente e dessaturação de cores; capacidade de suportar uma ampla faixa de níveis de brilho ajustáveis; habilidade para maximizar a área útil de exibição para um determinado tamanho de painel; alta tolerância a falhas; e resistência a vibrações e choques mecânicos.

Historicamente, os CRTs dominaram os cockpits de aeronaves por décadas devido à sua capacidade de proporcionar imagens brilhantes e coloridas com bom contraste, visíveis mesmo em condições de alta luminosidade ambiente como a luz solar direta que frequentemente inunda os cockpits. A tecnologia CRT permitiu o desenvolvimento dos primeiros sistemas de instrumentos de voo eletrônicos (EFIS – Electronic Flight Instrument Systems), que começaram a substituir os instrumentos mecânicos tradicionais nos anos 1970 e 1980.

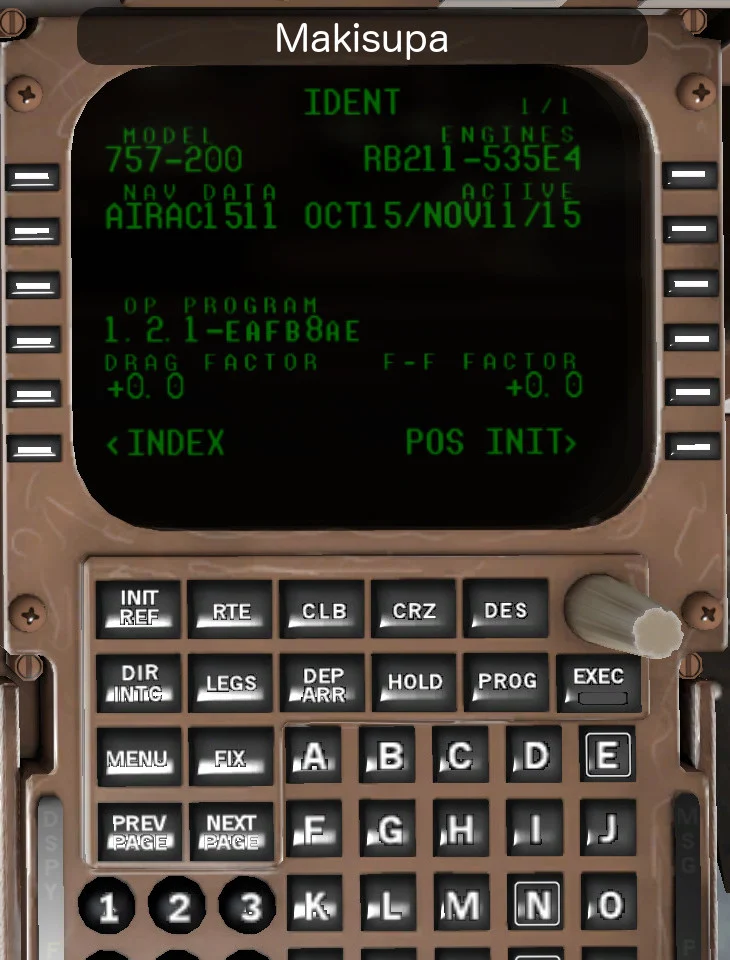

Um exemplo notável da aplicação de CRTs em aviação foi o desenvolvimento de displays multifuncionais que podiam apresentar diferentes tipos de informação – desde dados de navegação e radar meteorológico até sistemas de aeronave e alertas – em um único dispositivo de visualização. Esta capacidade de integração representou um avanço significativo em relação aos instrumentos dedicados anteriores, reduzindo a carga de trabalho do piloto e melhorando a consciência situacional.

No entanto, os CRTs apresentavam desvantagens significativas para aplicações aeronáuticas, incluindo seu volume e peso consideráveis, alto consumo de energia, geração de calor substancial e necessidade de alta tensão para operação. Estas limitações motivaram a busca por tecnologias alternativas mais adequadas ao ambiente aeronáutico.

Na aviação moderna, o uso de tubos de raios catódicos (CRTs) diminuiu significativamente, sendo quase completamente substituído por tecnologias mais recentes, principalmente os displays de cristal líquido de matriz ativa (AMLCDs). Os CRTs foram amplamente utilizados em cockpits de aeronaves nas décadas de 1970 a 1990, quando os primeiros sistemas de instrumentos de voo eletrônicos (EFIS) começaram a substituir os instrumentos mecânicos tradicionais. No entanto, suas desvantagens significativas para aplicações aeronáuticas motivaram a transição para tecnologias alternativas.

Atualmente, praticamente todas as aeronaves comerciais novas e a maioria das aeronaves militares modernas utilizam displays baseados em LCD ou, em alguns casos mais recentes, tecnologias ainda mais avançadas como OLED. Os AMLCDs modernos oferecem várias vantagens cruciais para aplicações aeronáuticas:

• Perfil significativamente mais fino e menor peso
• Consumo de energia reduzido
• Maior confiabilidade e vida útil
• Capacidade de produzir imagens coloridas de alta resolução
• Melhor resistência a condições ambientais extremas

Pode haver alguns CRTs ainda em operação em aeronaves mais antigas que não passaram por atualizações de aviônica, mas estes representam uma parcela cada vez menor da frota global. Quando estas aeronaves passam por modernizações, os displays CRT são tipicamente substituídos por tecnologias mais recentes como parte do processo.

Os LEDs encontraram aplicações importantes em cockpits como indicadores de estado e displays numéricos simples. Sua alta confiabilidade, longa vida útil, baixo consumo de energia e excelente visibilidade em diversas condições de iluminação tornaram-nos ideais para funções como indicadores de status de sistemas, displays de alerta e painéis anunciadores.

A Figura acima de referência mostra exemplos de indicadores de motor em standby baseados em displays LCD e LED, ilustrando como ambas as tecnologias podem ser aplicadas para funções similares.

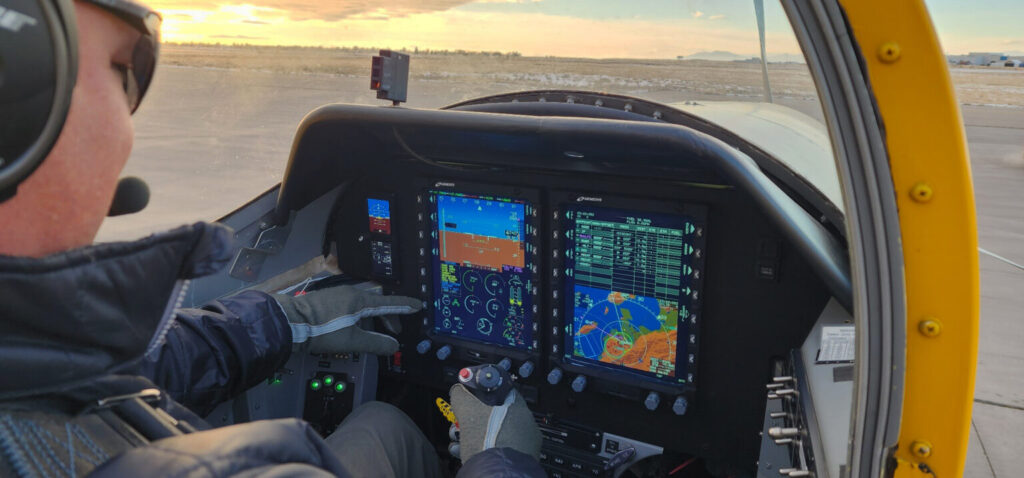

A verdadeira revolução nos displays de cockpit, no entanto, veio com a maturação da tecnologia LCD, particularmente os displays de matriz ativa (AMLCDs). Estes displays combinam muitas das vantagens visuais dos CRTs com perfil significativamente mais fino, menor peso, consumo de energia reduzido e maior confiabilidade. Os AMLCDs modernos podem produzir imagens coloridas de alta resolução com excelente contraste e visibilidade em uma ampla gama de condições de iluminação.

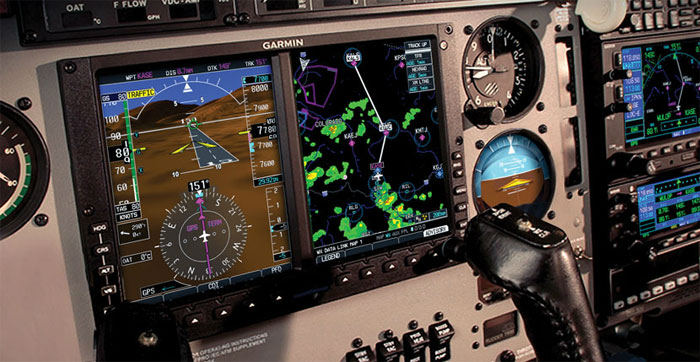

Um exemplo concreto desta evolução é o sistema Garmin G600, mostrado na Figura abaixo.

Este sistema de retrofit para cockpit utiliza displays LCD coloridos para apresentar informações de voo primárias e navegação em um formato integrado e intuitivo. A capacidade dos LCDs modernos de exibir gráficos detalhados, mapas coloridos e símbolos complexos transformou fundamentalmente a forma como as informações são apresentadas aos pilotos.

Os displays modernos em aeronaves frequentemente incorporam características avançadas como:

• Modos de visualização configuráveis que permitem aos pilotos personalizar a apresentação de informações conforme necessidades específicas da fase de voo ou preferências pessoais
• Integração com sistemas de visão sintética que criam representações tridimensionais do terreno e obstáculos, melhorando significativamente a consciência situacional em condições de baixa visibilidade
• Capacidade de fusão de dados, combinando informações de múltiplas fontes (como radar meteorológico, sistemas de evitação de tráfego e cartas de navegação) em uma única apresentação coerente
• Interfaces táteis que permitem interação direta com o display, reduzindo a necessidade de controles físicos separados e acelerando a entrada de dados

A tendência atual em displays de cockpit é em direção a sistemas cada vez mais integrados, com grandes displays multifuncionais substituindo instrumentos individuais. O conceito de “glass cockpit” (cockpit de vidro), onde praticamente todas as informações são apresentadas em displays eletrônicos, tornou-se o padrão em aeronaves comerciais modernas e está se expandindo rapidamente para a aviação geral e militar.

Esta evolução não apenas melhorou a apresentação de informações aos pilotos, mas também transformou fundamentalmente a arquitetura dos sistemas de aviônica. Displays modernos frequentemente funcionam como interfaces para sistemas computacionais complexos que processam e integram dados de dezenas ou centenas de sensores e subsistemas da aeronave. A capacidade de apresentar estas informações de forma clara, intuitiva e adaptável às necessidades do momento representa uma contribuição significativa para a segurança e eficiência operacional da aviação moderna.

4.2. Displays em instrumentação eletrônica

A instrumentação eletrônica representa um campo de aplicação particularmente importante para tecnologias de display, onde a apresentação clara, precisa e confiável de informações é frequentemente crítica para análise científica, controle de processos industriais, diagnóstico médico e inúmeras outras aplicações técnicas. A evolução das tecnologias de display transformou profundamente a instrumentação eletrônica, expandindo suas capacidades e melhorando significativamente a interface homem-máquina.

Os osciloscópios, instrumentos fundamentais para análise de sinais elétricos, ilustram perfeitamente esta evolução. Os primeiros osciloscópios utilizavam exclusivamente tubos de raios catódicos (CRTs) como dispositivos de visualização, aproveitando a capacidade dos CRTs de responder quase instantaneamente a sinais de entrada e proporcionar excelente contraste. A deflexão eletrostática utilizada nestes instrumentos permitia visualização precisa de formas de onda de alta frequência, uma característica crucial para análise de sinais.

Os CRTs em osciloscópios tradicionais eram tipicamente monocromáticos, utilizando fósforos de persistência variável dependendo da aplicação. Fósforos de curta persistência proporcionavam melhor resposta para sinais de alta frequência, enquanto fósforos de longa persistência permitiam melhor visualização de eventos transitórios ou sinais de baixa frequência. Esta flexibilidade representava uma vantagem significativa para aplicações especializadas.

Com o avanço das tecnologias de display, os osciloscópios modernos incorporaram progressivamente displays LCD, oferecendo vantagens como tamanho reduzido, menor consumo de energia e capacidade para apresentação colorida de múltiplos sinais. Os AMLCDs de alta resolução permitem não apenas a visualização de formas de onda, mas também a apresentação simultânea de medições numéricas, análises espectrais, histogramas e outras informações complementares que enriquecem significativamente a análise.

Multímetros digitais representam outro exemplo importante de instrumentação eletrônica que evoluiu significativamente com o avanço das tecnologias de display. Os primeiros multímetros digitais utilizavam displays de sete segmentos LED para apresentação numérica, aproveitando a alta visibilidade e confiabilidade desta tecnologia. Gradualmente, displays LCD substituíram os LEDs em muitos modelos, oferecendo menor consumo de energia (crucial para instrumentos portáteis) e maior flexibilidade de apresentação, incluindo unidades, indicadores de função e símbolos adicionais.

A Figura abaixo mostra um exemplo de displays de sete segmentos utilizados para indicação de tensão de barramento em sistemas de aeronaves.

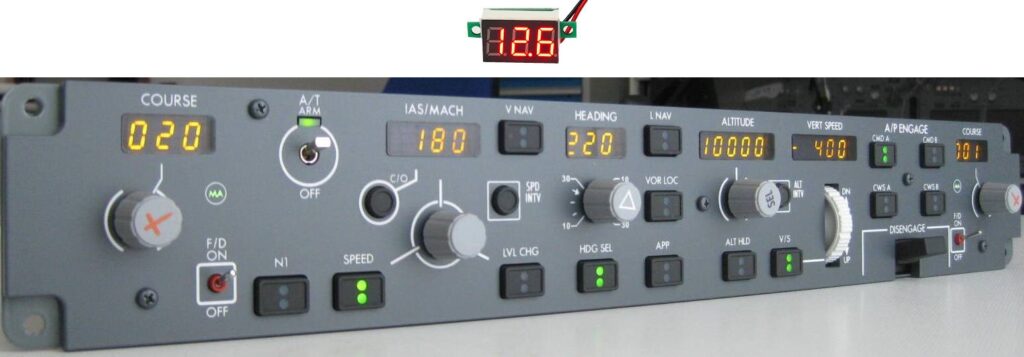

Este tipo de aplicação ilustra como displays relativamente simples podem proporcionar informações críticas em sistemas complexos, onde legibilidade e confiabilidade são prioritárias sobre sofisticação gráfica.

Analisadores de espectro, geradores de sinais e outros instrumentos de laboratório também se beneficiaram enormemente da evolução dos displays. A capacidade de apresentar informações complexas em formato gráfico colorido, com múltiplas janelas e sobreposições, transformou estes instrumentos de ferramentas especializadas para plataformas analíticas abrangentes. Displays modernos de alta resolução permitem visualização detalhada de espectros de frequência, diagramas de constelação para análise de modulação digital, e representações tridimensionais como espectrogramas (frequência x tempo x amplitude).

Em ambientes industriais, displays em sistemas de controle e monitoramento evoluíram de simples indicadores numéricos e luzes de status para interfaces gráficas sofisticadas que apresentam fluxogramas de processo, tendências históricas, alarmes contextuais e controles interativos. Esta evolução melhorou significativamente a capacidade dos operadores de compreender rapidamente o estado de sistemas complexos e responder apropriadamente a condições anormais.

A instrumentação médica representa outro campo onde a evolução dos displays teve impacto profundo. Monitores de pacientes modernos utilizam displays coloridos de alta resolução para apresentar simultaneamente múltiplos parâmetros fisiológicos, formas de onda, tendências e alarmes. A capacidade de personalizar a apresentação de informações conforme as necessidades específicas de diferentes ambientes clínicos (como salas de cirurgia, unidades de terapia intensiva ou enfermarias gerais) melhorou significativamente a utilidade destes instrumentos críticos.

Um aspecto particularmente importante dos displays em instrumentação eletrônica é a necessidade de confiabilidade excepcional. Em muitas aplicações, a falha de um display pode ter consequências graves, desde perda de dados experimentais valiosos até riscos à segurança em sistemas críticos. Esta exigência impulsionou o desenvolvimento de tecnologias de display com alta resistência a fatores ambientais adversos como temperatura extrema, vibração, umidade e interferência eletromagnética.

A miniaturização representa outra tendência significativa em displays para instrumentação. Instrumentos portáteis modernos incorporam displays de alta qualidade em formatos cada vez menores, permitindo capacidades analíticas avançadas em dispositivos de mão. Esta evolução foi possibilitada principalmente pelos avanços em tecnologia LCD e, mais recentemente, OLED (diodos orgânicos emissores de luz), que permitem displays de alta resolução em formatos extremamente compactos.

A interface entre displays e sistemas computacionais também evoluiu significativamente. Instrumentos modernos frequentemente incorporam processadores poderosos que realizam análises complexas e apresentam resultados em formatos visualmente ricos e intuitivos. A capacidade de armazenar, recuperar e comparar medições anteriores diretamente no instrumento, com visualização gráfica de resultados históricos, transformou fundamentalmente o fluxo de trabalho em muitas aplicações técnicas.

4.3. Tendências futuras

O campo das tecnologias de display continua em rápida evolução, com inovações emergentes que prometem transformar ainda mais a forma como visualizamos e interagimos com informações eletrônicas. Estas tendências futuras não apenas expandem as capacidades técnicas dos displays, mas também abrem novas possibilidades para aplicações em aeronaves, instrumentação e além.

Uma das tendências mais significativas é a contínua miniaturização e eficiência energética. Displays modernos estão se tornando progressivamente mais finos, leves e eficientes, permitindo sua integração em dispositivos e ambientes onde restrições de espaço e energia anteriormente limitavam as opções de visualização. Esta tendência é particularmente relevante para aplicações aeronáuticas, onde peso e consumo de energia são considerações críticas. Displays futuros provavelmente oferecerão densidade de pixels ainda maior em formatos mais compactos, mantendo ou melhorando características como brilho, contraste e ângulo de visão.

A tecnologia OLED (Diodo Orgânico Emissor de Luz) representa uma direção promissora para displays futuros. Diferentemente dos LCDs, que requerem retroiluminação, os OLEDs emitem luz própria quando estimulados eletricamente. Esta característica permite displays extremamente finos com contraste excepcional, pretos verdadeiramente profundos e cores vibrantes. Os OLEDs também oferecem tempos de resposta significativamente mais rápidos que LCDs convencionais, virtualmente eliminando o “ghosting” em conteúdo de movimento rápido. Embora desafios relacionados a longevidade e degradação diferencial de subpixels coloridos tenham limitado sua adoção em aplicações críticas como aviônica, avanços contínuos estão gradualmente superando estas limitações.

Displays flexíveis e conformáveis representam outra fronteira tecnológica promissora. Utilizando substratos poliméricos em vez de vidro rígido, estas tecnologias permitem displays que podem ser curvados, dobrados ou mesmo enrolados. Em aplicações aeronáuticas, displays conformáveis poderiam ser integrados em superfícies curvas de cockpits, maximizando o uso de espaço disponível e melhorando a ergonomia. Em instrumentação, displays flexíveis poderiam permitir dispositivos portáteis com áreas de visualização maiores que se dobram para armazenamento compacto.

A tecnologia de microLED emerge como uma candidata promissora para displays de próxima geração em aplicações de alta performance. Combinando a emissão de luz direta dos LEDs com a arquitetura de matriz ativa dos AMLCDs modernos, os microLEDs oferecem potencial para brilho excepcional, eficiência energética superior, longevidade extrema e tempos de resposta ultrarrápidos. Estas características os tornam particularmente adequados para aplicações em cockpits, onde visibilidade em condições de alta luminosidade ambiente e confiabilidade a longo prazo são essenciais.

Displays transparentes representam outra tendência emergente com aplicações potenciais significativas. Estas tecnologias permitem a criação de superfícies que funcionam simultaneamente como displays e janelas, possibilitando sobreposição de informações digitais ao mundo físico visível através do display. Em aplicações aeronáuticas, isto poderia evoluir para head-up displays (HUDs) mais avançados ou mesmo “cockpits inteligentes” onde qualquer superfície transparente poderia potencialmente funcionar como display contextual.

A integração de capacidades táteis avançadas com tecnologias de display continua a evoluir rapidamente. Além de simples toques, sistemas futuros poderão incorporar reconhecimento de gestos, sensibilidade à pressão, feedback háptico e até interfaces sem contato baseadas em rastreamento ocular ou movimentos das mãos. Estas tecnologias prometem interações mais naturais e intuitivas com sistemas complexos, potencialmente reduzindo a carga cognitiva em ambientes de alta pressão como cockpits de aeronaves.

Displays auto-adaptativos representam uma tendência particularmente relevante para aplicações aeronáuticas. Estes sistemas ajustam automaticamente características como brilho, contraste e até mesmo layout de informações baseados em condições ambientais (como iluminação externa), fase de voo, ou mesmo estado fisiológico do piloto (como direção do olhar ou nível de fadiga detectado). Esta adaptabilidade poderia otimizar a apresentação de informações para máxima legibilidade e relevância em cada momento específico.

A integração de realidade aumentada (RA) com displays convencionais também promete transformar a visualização de informações em cockpits e instrumentação. Sistemas de RA podem sobrepor dados digitais contextualmente relevantes ao mundo real, como projeções de trajetória de voo, identificação de obstáculos ou sobreposição de informações de sistemas em componentes físicos durante manutenção. Esta fusão do digital com o físico pode melhorar significativamente a consciência situacional e eficiência operacional.

Avanços em materiais fotônicos e nanotecnologia estão abrindo caminho para displays com capacidades anteriormente inimagináveis, como ajuste dinâmico de propriedades ópticas a nível de pixel individual, eficiência quântica extremamente alta e até mesmo displays tridimensionais volumétricos que não requerem óculos especiais. Embora muitas destas tecnologias ainda estejam em estágios iniciais de desenvolvimento, elas apontam para possibilidades fascinantes para a próxima geração de sistemas de visualização.

A sustentabilidade também está emergindo como consideração importante no desenvolvimento de futuras tecnologias de display. Isto inclui não apenas eficiência energética melhorada durante operação, mas também design para longevidade, reparabilidade, reciclabilidade e uso reduzido de materiais raros ou potencialmente tóxicos. Esta tendência alinha-se com movimentos mais amplos na indústria aeronáutica e eletrônica em direção a práticas mais sustentáveis.

Finalmente, a integração cada vez mais profunda entre displays e sistemas de inteligência artificial promete transformar fundamentalmente como informações são apresentadas aos usuários. Displays “inteligentes” poderão priorizar dinamicamente informações baseadas em relevância contextual, antecipar necessidades de informação do usuário, e apresentar dados complexos em formatos intuitivamente compreensíveis. Esta evolução representa não apenas um avanço tecnológico, mas uma reimaginação fundamental da interface homem-máquina em sistemas críticos.

Conclusão

A jornada através das tecnologias de display em sistemas eletrônicos modernos revela não apenas uma fascinante evolução técnica, mas também uma transformação fundamental na forma como interagimos com informações complexas. Desde os pioneiros tubos de raios catódicos até os sofisticados displays de cristal líquido e diodos emissores de luz, cada tecnologia representa um capítulo importante nesta história de inovação contínua.

Os displays de tubo de raios catódicos (CRTs), apesar de sua aparente obsolescência em muitas aplicações comerciais, estabeleceram princípios fundamentais que continuam relevantes. Sua capacidade de produzir imagens brilhantes com excelente contraste e amplo ângulo de visão estabeleceu padrões de qualidade visual que tecnologias subsequentes buscaram igualar ou superar. A engenhosidade por trás dos sistemas de deflexão, varredura e controle de cor em CRTs representa um legado técnico impressionante que influenciou profundamente o desenvolvimento de todas as tecnologias de display que se seguiram.

Os diodos emissores de luz (LEDs) revolucionaram o conceito de indicadores visuais, oferecendo eficiência energética, longevidade e confiabilidade sem precedentes. Sua evolução de simples indicadores monocromáticos para componentes fundamentais em displays complexos ilustra como avanços incrementais em uma tecnologia podem eventualmente transformar completamente suas aplicações. A versatilidade dos LEDs, evidenciada em aplicações que vão desde simples indicadores de status até sofisticados displays de sete segmentos e matrizes de caracteres, demonstra como uma tecnologia aparentemente simples pode ser adaptada para atender a uma ampla gama de necessidades de visualização.

Os displays de cristal líquido (LCDs) representam talvez a revolução mais significativa no campo, transformando fundamentalmente as possibilidades de visualização em dispositivos portáteis e sistemas embarcados. A evolução dos LCDs de matriz passiva para matriz ativa (AMLCDs) ilustra como o refinamento de uma tecnologia pode superar limitações iniciais aparentemente intransponíveis. A capacidade dos LCDs modernos de combinar alta resolução, reprodução precisa de cores e perfil extremamente fino possibilitou a integração de displays sofisticados em praticamente qualquer dispositivo ou sistema, incluindo os exigentes ambientes de cockpits de aeronaves.

A comparação entre estas diferentes tecnologias revela que não existe uma solução universal ideal para todas as aplicações. Cada tecnologia oferece um conjunto único de vantagens e limitações que a torna mais ou menos adequada para contextos específicos. Os CRTs, com seu excelente contraste e ângulo de visão, mantiveram relevância em certas aplicações especializadas mesmo após o surgimento de alternativas mais modernas. Os LEDs, com sua eficiência e confiabilidade excepcionais, continuam insubstituíveis para muitas aplicações de indicação visual direta. Os LCDs, com sua versatilidade e capacidade gráfica, transformaram-se na tecnologia dominante para displays de informação complexa em espaços restritos.

As aplicações destas tecnologias em aeronaves modernas e instrumentação eletrônica ilustram perfeitamente como considerações práticas específicas determinam a escolha tecnológica. Em cockpits, onde legibilidade em condições variáveis de iluminação, confiabilidade extrema e capacidade de apresentar informações complexas são essenciais, vemos uma evolução gradual de CRTs para AMLCDs, com LEDs mantendo papéis importantes em funções específicas. Em instrumentação, onde precisão, resposta rápida e clareza de apresentação são prioritárias, observamos uma diversidade tecnológica similar, com cada tipo de display encontrando seu nicho ideal.

As tendências futuras apontam para uma contínua evolução e diversificação das tecnologias de display. Avanços em OLEDs, microLEDs, displays flexíveis e tecnologias emergentes prometem expandir ainda mais as possibilidades, potencialmente transformando superfícies comuns em interfaces informativas e interativas. A integração cada vez mais profunda entre displays e sistemas de inteligência artificial sugere um futuro onde a apresentação de informações será não apenas visualmente impressionante, mas também contextualmente adaptativa e cognitivamente otimizada.

A importância crescente dos displays em sistemas eletrônicos modernos não pode ser subestimada. Em um mundo onde a quantidade de informação disponível cresce exponencialmente, a eficácia com que esta informação é apresentada visualmente torna-se cada vez mais crítica. Displays não são meramente componentes de saída passivos, mas interfaces ativas que moldam fundamentalmente nossa capacidade de compreender e interagir com sistemas complexos.

As tecnologias de visualização continuarão a evoluir, impulsionadas tanto por avanços em ciência de materiais e eletrônica quanto por nossa crescente compreensão da cognição humana e design de interfaces. Esta evolução promete não apenas displays tecnicamente superiores, mas experiências de visualização fundamentalmente mais intuitivas, imersivas e informativas.

Em última análise, a história das tecnologias de display é um testemunho do engenho humano e da busca contínua por formas mais eficazes de comunicar informações visualmente. Dos primitivos osciloscópios CRT aos futurísticos displays holográficos, cada avanço representa não apenas uma conquista técnica, mas um passo em direção a uma interação mais natural e eficiente entre humanos e máquinas.

Neste contexto, compreender os princípios fundamentais, capacidades e limitações das diferentes tecnologias de display torna-se não apenas academicamente interessante, mas praticamente essencial para qualquer profissional envolvido no design, implementação ou utilização de sistemas eletrônicos modernos.

---

Glossário

A

Acesso Direto à Memória (DMA): Técnica utilizada em sistemas de controle de CRT que permite ao controlador acessar diretamente a memória do sistema sem intervenção da CPU, transferindo eficientemente grandes blocos de dados de imagem e resultando em operação mais suave, especialmente em aplicações que exigem atualizações frequentes da tela.

AMLCD (Active Matrix Liquid Crystal Display): Tipo avançado de display de cristal líquido que utiliza transistores de filme fino (TFTs) para cada pixel, permitindo controle individual e contínuo de cada elemento da tela, resultando em melhor contraste, tempo de resposta e qualidade de imagem em comparação com displays de matriz passiva.

Ânodo: Eletrodo positivo em um tubo de raios catódicos (CRT) que atrai os elétrons emitidos pelo cátodo. O ânodo final, geralmente revestido com grafite, recebe um potencial positivo muito elevado (tipicamente vários quilovolts) que acelera os elétrons em direção à tela, conferindo-lhes energia cinética suficiente para excitar os fósforos.

Ângulo de Visão: Medida que indica o ângulo máximo a partir do qual um display pode ser visualizado mantendo qualidade de imagem aceitável (contraste, cores e brilho). CRTs tipicamente oferecem ângulos de visão amplos, enquanto LCDs tradicionais podem apresentar limitações neste aspecto, com degradação de imagem quando vistos de ângulos extremos.

B

Birrefringência: Propriedade óptica dos cristais líquidos que faz com que exibam diferentes índices de refração dependendo da orientação da luz incidente em relação à orientação das moléculas. Esta propriedade permite que os cristais líquidos manipulem a polarização da luz que os atravessa, um fenômeno fundamental para o funcionamento dos LCDs.

Brilho: Medida da intensidade luminosa emitida ou refletida por um display, geralmente expressa em candelas por metro quadrado (cd/m²) ou nits. Em CRTs, o brilho é controlado pela modulação da intensidade do feixe de elétrons, enquanto em LCDs é determinado pela combinação da intensidade da retroiluminação e da transmissividade dos cristais líquidos.

C

Cátodo: Eletrodo negativo em um tubo de raios catódicos (CRT) que, quando aquecido, emite elétrons por um processo conhecido como emissão termiônica. O cátodo é tipicamente revestido com tungstênio boratado, um material que libera elétrons facilmente quando aquecido a temperaturas elevadas.

Contraste: Relação entre a luminosidade das áreas mais claras e mais escuras de um display. Displays com alto contraste apresentam pretos mais profundos e brancos mais brilhantes, resultando em imagens mais vívidas e detalhadas. CRTs tradicionalmente oferecem excelente contraste, enquanto LCDs podem apresentar limitações na reprodução de pretos verdadeiramente profundos.

Convergência: Em CRTs coloridos, refere-se ao alinhamento preciso dos três feixes de elétrons (vermelho, verde e azul) para que atinjam seus respectivos fósforos simultaneamente em cada ponto da tela. A convergência adequada é fundamental para a nitidez e fidelidade de cor da imagem, enquanto problemas de convergência resultam em bordas coloridas indesejadas.

Crosstalk (Diafonia): Fenômeno indesejado em displays de matriz passiva onde a ativação de um pixel afeta parcialmente pixels adjacentes na mesma linha ou coluna, reduzindo o contraste e a nitidez da imagem. Este efeito torna-se mais pronunciado à medida que a resolução do display aumenta.

Cristal Líquido: Estado da matéria que combina propriedades tanto de sólidos quanto de líquidos, ocupando uma posição intermediária. Os cristais líquidos mantêm certo grau de ordenamento molecular, tipicamente em uma ou duas dimensões, mas ainda possuem a mobilidade característica dos líquidos. Esta dualidade permite que sua orientação seja controlada por campos elétricos, propriedade fundamental para o funcionamento dos LCDs.

D

Deflexão Eletromagnética: Método de direcionamento do feixe de elétrons em um CRT utilizando bobinas colocadas externamente ao redor do pescoço do tubo. Quando energizadas, estas bobinas criam campos magnéticos que interagem com o feixe de elétrons em movimento, desviando-o conforme a Lei de Lorentz. Este método é ideal para CRTs de grande porte, permitindo ângulos de deflexão maiores com voltagens relativamente baixas.

Deflexão Eletrostática: Método de direcionamento do feixe de elétrons em um CRT utilizando placas carregadas eletricamente. Dois conjuntos de placas (X e Y) criam campos elétricos que atraem ou repelem o feixe de elétrons, permitindo controle preciso de sua direção. Este método oferece resposta rápida a mudanças no sinal de entrada, sendo ideal para aplicações como osciloscópios que necessitam visualizar sinais de alta frequência.

Diodo Emissor de Luz (LED): Componente semicondutor que converte energia elétrica diretamente em luz através do processo de recombinação de elétrons e lacunas em uma junção P-N. Os LEDs operam com baixa tensão e corrente, oferecem longa vida útil, alta eficiência energética e estão disponíveis em diversas cores determinadas pelo material semicondutor utilizado.

Display Conformável: Tecnologia emergente de displays que podem ser adaptados a superfícies não planas, utilizando substratos flexíveis ou segmentados. Em aplicações aeronáuticas, displays conformáveis poderiam ser integrados em superfícies curvas de cockpits, maximizando o uso de espaço disponível e melhorando a ergonomia.

Display de Cristal Líquido (LCD): Tecnologia de display que utiliza as propriedades ópticas de cristais líquidos controlados por campos elétricos para modular a luz, criando imagens. Os LCDs não emitem luz própria, dependendo de iluminação externa (displays refletivos) ou retroiluminação integrada (displays backlit) para serem visíveis.

Display de Sete Segmentos: Forma de display eletrônico que utiliza sete elementos luminosos (segmentos) dispostos em um padrão específico para representar dígitos numéricos e alguns caracteres alfabéticos limitados. Cada segmento é identificado por uma letra (a-g) e pode ser controlado independentemente, permitindo a formação de qualquer dígito de 0 a 9 através da iluminação seletiva dos segmentos apropriados.

Display Flexível: Tecnologia de visualização construída sobre substratos poliméricos em vez de vidro rígido, permitindo que o display seja curvado, dobrado ou mesmo enrolado. Esta tecnologia abre possibilidades para dispositivos com formatos inovadores e interfaces mais ergonômicas.

Display Refletivo: Tipo de LCD que funciona refletindo a luz ambiente que incide sobre ele. A luz entra pela frente do display, passa através das camadas de cristal líquido e polarizadores, é refletida por uma superfície espelhada na parte traseira, e retorna através das mesmas camadas para criar a imagem visível. Estes displays não requerem fonte de luz própria, resultando em consumo de energia extremamente baixo.

Display Retroiluminado (Backlit): Tipo de LCD que incorpora uma fonte de luz própria posicionada atrás do painel. Esta luz atravessa as camadas de cristal líquido e polarizadores, criando a imagem visível. A principal vantagem destes displays é sua independência das condições de iluminação ambiente, oferecendo visibilidade consistente em qualquer ambiente, desde completa escuridão até iluminação moderada.

E

Eficiência Quântica: Medida da eficiência com que um dispositivo emissor de luz, como um LED, converte elétrons em fótons. Expressa como a proporção de fótons emitidos por elétrons injetados, a eficiência quântica externa dos LEDs modernos pode superar 50%, representando um avanço extraordinário em relação aos primeiros dispositivos.

Emissão Termiônica: Processo físico no qual elétrons são liberados de um material quando aquecido a temperaturas elevadas. Nos CRTs, este fenômeno ocorre no cátodo revestido com tungstênio boratado, que emite elétrons quando aquecido pelo filamento, criando a fonte de elétrons necessária para o funcionamento do tubo.

Entrelaçamento: Técnica de varredura em displays CRT onde apenas metade das linhas (linhas pares ou ímpares) é atualizada em cada passagem do feixe de elétrons. Esta técnica reduz a largura de banda necessária para transmissão de sinais de vídeo, sendo amplamente utilizada em sistemas de televisão analógica e alguns monitores de computador.

F

Forma de Onda Dente de Serra: Padrão de sinal elétrico caracterizado por um aumento linear seguido por uma queda abrupta, repetindo-se ciclicamente. Em CRTs, esta forma de onda é aplicada aos sistemas de deflexão para produzir a varredura horizontal e vertical, fazendo com que o feixe de elétrons se mova em velocidade constante através da tela e retorne rapidamente à posição inicial.

Fósforo (em displays): Material luminescente aplicado à face interna da tela de um CRT que emite luz quando atingido por elétrons de alta energia. A cor da luz emitida depende da composição química do fósforo, permitindo a criação de displays monocromáticos ou coloridos (usando fósforos vermelho, verde e azul). A persistência do fósforo (tempo que continua emitindo luz após excitação) varia conforme sua composição.

G

Gerador de Caracteres ROM: Componente em sistemas de controle de CRT que armazena os padrões de bits necessários para exibir caracteres alfanuméricos na tela. Quando um código de caractere é recebido (por exemplo, o código ASCII para a letra ‘A’), o gerador de caracteres converte este código em um padrão de pixels que pode ser enviado ao CRT, permitindo a exibição eficiente de texto.

Grade de Abertura: Alternativa à máscara de sombra em CRTs coloridos, consistindo em uma estrutura de fios verticais paralelos que ajuda a direcionar os feixes de elétrons para os fósforos corretos. Esta abordagem geralmente oferece maior eficiência energética que a máscara de sombra tradicional, pois permite que mais elétrons atinjam a tela.

Grade de Controle: Estrutura em forma de malha fina posicionada próxima ao cátodo em um CRT, mantida em potencial negativo em relação ao cátodo. Ao variar este potencial negativo, é possível controlar a quantidade de elétrons que atravessam a grade, modulando assim a intensidade (brilho) da imagem na tela.

H

Head-up Display (HUD): Sistema de visualização que apresenta informações diretamente no campo de visão do usuário, tipicamente através de projeção em um painel transparente, permitindo que o usuário acesse dados importantes sem desviar o olhar de sua atividade principal. Originalmente desenvolvido para aviação militar, é hoje utilizado em aeronaves civis, automóveis e até capacetes especializados.

J

Junção P-N: Interface entre duas regiões de um semicondutor dopadas diferentemente (tipo P e tipo N), formando a estrutura básica de diodos, incluindo LEDs. Na junção P-N de um LED, a recombinação de elétrons e lacunas resulta na liberação de energia na forma de fótons, produzindo luz cujo comprimento de onda (cor) é determinado pela diferença de energia entre as bandas de condução e valência do material.

L

LCD (Liquid Crystal Display): Ver “Display de Cristal Líquido”.

LED (Light Emitting Diode): Ver “Diodo Emissor de Luz”.

Lei de Lorentz: Princípio físico que descreve a força exercida sobre uma partícula carregada em movimento quando atravessa um campo magnético. Em CRTs com deflexão eletromagnética, esta lei explica como os campos magnéticos gerados pelas bobinas de deflexão interagem com o feixe de elétrons, alterando sua trajetória para direcionar o feixe a diferentes pontos da tela.

M

Máscara de Sombra: Fina placa metálica perfurada posicionada logo atrás da tela em CRTs coloridos. Os orifícios na máscara são precisamente alinhados com os grupos de fósforos RGB, garantindo que cada feixe de elétrons atinja apenas os fósforos da cor correspondente. Esta técnica é fundamental para a reprodução de cores em CRTs, embora reduza ligeiramente a eficiência energética do display.

Matriz Ativa: Arquitetura de display LCD que incorpora um transistor de filme fino (TFT) para cada pixel, permitindo controle individual e contínuo de cada elemento da tela. Esta tecnologia supera muitas limitações dos displays de matriz passiva, oferecendo melhor contraste, tempo de resposta mais rápido e qualidade de imagem superior. Ver também “AMLCD”.

Matriz Passiva: Arquitetura de display LCD que utiliza um arranjo de eletrodos em linhas e colunas para controlar os pixels na interseção destes eletrodos. Embora mais simples e econômica que a matriz ativa, esta abordagem apresenta limitações em termos de contraste, tempo de resposta e ângulo de visão, especialmente em displays de alta resolução.

MicroLED: Tecnologia emergente de display que utiliza LEDs microscópicos como pixels individuais, combinando a emissão de luz direta dos LEDs com a arquitetura de matriz ativa. Os microLEDs oferecem potencial para brilho excepcional, eficiência energética superior, longevidade extrema e tempos de resposta ultrarrápidos, sendo particularmente promissores para aplicações de alta performance.

O

OLED (Diodo Orgânico Emissor de Luz): Tecnologia de display que utiliza camadas de compostos orgânicos que emitem luz quando estimulados eletricamente. Diferentemente dos LCDs, os OLEDs não requerem retroiluminação, permitindo displays extremamente finos com contraste excepcional, pretos verdadeiramente profundos e cores vibrantes, além de tempos de resposta significativamente mais rápidos.

P

Pixel: Menor elemento controlável em um display digital, formando a unidade básica de uma imagem. Em displays coloridos, cada pixel é tipicamente composto por três subpixels (vermelho, verde e azul) que, quando ativados em diferentes intensidades, podem produzir uma ampla gama de cores. A densidade de pixels (pixels por polegada) é um fator determinante na resolução e nitidez de um display.

Polarização da Luz: Propriedade da luz que descreve a orientação das oscilações de seu campo elétrico. Em LCDs, filtros polarizadores são utilizados em conjunto com cristais líquidos para controlar a passagem de luz. Os cristais líquidos podem alterar a polarização da luz que os atravessa quando submetidos a campos elétricos, permitindo que os pixels sejam ligados ou desligados.

R

Raster: Padrão de varredura em um display CRT, consistindo em linhas horizontais traçadas sequencialmente de cima para baixo para formar uma imagem completa. O raster é gerado aplicando-se formas de onda específicas aos sistemas de deflexão X e Y do CRT, movendo o feixe de elétrons em um padrão sistemático que cobre toda a área da tela.

Realidade Aumentada (RA): Tecnologia que sobrepõe informações digitais geradas por computador (como textos, gráficos ou modelos 3D) ao mundo real visualizado pelo usuário. Em aplicações de display, sistemas de RA podem projetar dados contextualmente relevantes sobre o campo de visão, como trajetórias de voo em displays de cockpit ou informações de diagnóstico sobrepostas a componentes físicos durante manutenção.

Recombinação de Portadores: Processo físico em semicondutores onde elétrons na banda de condução se recombinam com lacunas na banda de valência, liberando energia. Nos LEDs, esta recombinação ocorre na junção P-N e libera energia na forma de fótons (luz), cujo comprimento de onda é determinado pela diferença de energia entre as bandas do material semicondutor.

Resolução: Medida da quantidade de detalhes que um display pode apresentar, tipicamente expressa como o número total de pixels horizontais e verticais (por exemplo, 1920×1080). Em CRTs, a resolução está relacionada ao número de linhas de varredura e à capacidade do sistema de modular a intensidade do feixe ao longo destas linhas. Maior resolução geralmente resulta em imagens mais nítidas e detalhadas.

RGB (Red, Green, Blue): Sistema de cores aditivas utilizado em displays eletrônicos, baseado na combinação das três cores primárias: vermelho, verde e azul. Em CRTs coloridos, três canhões de elétrons distintos excitam fósforos destas três cores, enquanto em LCDs e OLEDs, cada pixel contém subpixels RGB que, quando ativados em diferentes intensidades, podem produzir toda a gama de cores visíveis.

S

Silício Amorfo: Forma não cristalina de silício frequentemente utilizada na fabricação de transistores de filme fino (TFTs) para displays de matriz ativa. O silício amorfo pode ser depositado em grandes áreas a temperaturas relativamente baixas, tornando-o adequado para substratos de vidro, embora ofereça menor mobilidade de elétrons que o silício cristalino.

Silício Policristalino: Material semicondutor composto por múltiplos pequenos cristais de silício, utilizado na fabricação de transistores de filme fino de alto desempenho para displays AMLCD avançados. Comparado ao silício amorfo, o silício policristalino oferece maior mobilidade de elétrons, permitindo transistores menores e mais rápidos, embora com processo de fabricação mais complexo.

Subpixel: Componente individual de um pixel em um display colorido, tipicamente correspondendo a uma das três cores primárias (vermelho, verde ou azul). O controle independente da intensidade de cada subpixel permite que um único pixel exiba uma ampla gama de cores. Em alguns displays, técnicas de renderização de subpixel são utilizadas para melhorar a resolução aparente, especialmente para texto.

T

Taxa de Atualização: Frequência com que um display renova a imagem apresentada, geralmente medida em Hertz (Hz). Taxas de atualização mais altas resultam em movimento mais suave e redução de cintilação, especialmente importante para conteúdo dinâmico. Em CRTs, esta taxa é determinada pela frequência da forma de onda aplicada ao sistema de deflexão vertical.

Tempo de Resposta: Medida do tempo necessário para um pixel mudar de um estado para outro (por exemplo, de totalmente ligado para totalmente desligado). Em LCDs, refere-se ao tempo necessário para as moléculas de cristal líquido se reorientarem em resposta a mudanças no campo elétrico aplicado. Tempos de resposta mais curtos resultam em menos “fantasmas” ou borrões em imagens em movimento rápido.

Transistor de Filme Fino (TFT): Tipo especial de transistor de efeito de campo fabricado depositando camadas finas de material semicondutor (tipicamente silício amorfo ou policristalino) sobre um substrato (geralmente vidro). Nos displays de matriz ativa (AMLCDs), cada pixel possui seu próprio TFT que funciona como interruptor, permitindo controle individual e contínuo de cada elemento da tela.

Tubo de Raios Catódicos (CRT): Tecnologia de display que utiliza um feixe de elétrons controlado eletronicamente para excitar material fosforescente na face interna de uma tela de vidro, produzindo imagens visíveis. Os CRTs dominaram as aplicações de display por décadas devido à sua capacidade de produzir imagens brilhantes com excelente contraste e amplo ângulo de visão, embora tenham sido gradualmente substituídos por tecnologias de tela plana em muitas aplicações.

V

Varredura (Scanning): Processo sistemático de direcionamento do feixe de elétrons em um CRT para cobrir toda a área da tela, criando uma imagem completa. A varredura é implementada aplicando-se formas de onda específicas aos sistemas de deflexão, movendo o feixe horizontalmente em linhas sucessivas do topo para o fundo da tela, formando o padrão de raster.
